Como você escolhe os ilhós certos para aplicações de PCB a artigos de couro?

Ilhós versus ilhós – a distinção que determina o desempenho

Os dois termos são frequentemente usados ​​de forma intercambiável. Eles não são o mesmo produto. Especificar o errado leva ao excesso de engenharia ou à falha prematura.

Uma comparação estrutural

A regra prática da nossa área de produção: se o material for relativamente fino e a carga for leve a moderada, use um ilhó. Se o material for lona pesada, vinil ou lona resistente, use um ilhó. Para tudo o mais, a decisão geralmente se resume à estética do flange e ao tamanho do furo.

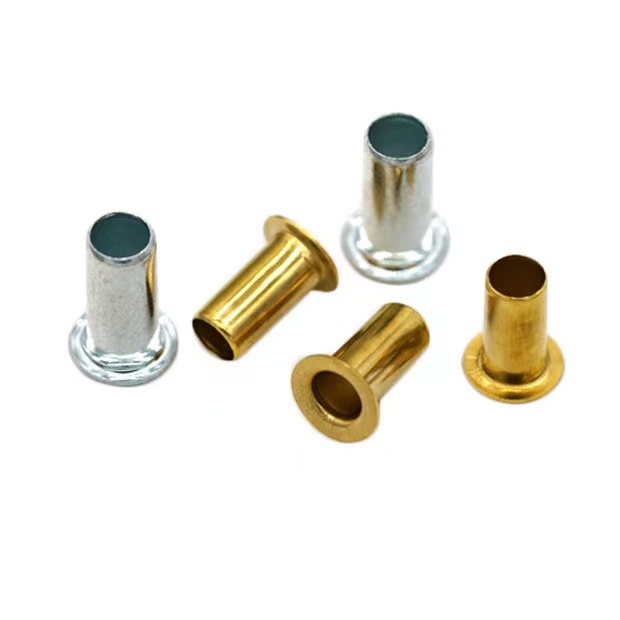

Seleção de materiais – Combinando o ilhó com o ambiente

Na Nuote Metais,ilhóssão fabricados em cinco materiais. Cada um resolve um problema diferente.

Comparação de materiais

Nossa lógica de seleção:Latão para eletrônicos onde a condutividade e a aparência são importantes. Aço inoxidável para ambientes marinhos e químicos. Alumínio quando o peso é a restrição. Cobre somente quando a condutividade máxima não for negociável. Aço quando o custo domina e o ambiente está seco.

Duas aplicações de nossos registros

Reforço de furo passante de PCB (latão, flange plano)

Problema:Um fabricante de eletrônicos que produz placas de controle industrial experimentou o levantamento de almofadas de cobre em torno dos orifícios de passagem após o ciclo térmico. Os furos foram usados ​​para o transformador e as pernas do conector, e o estresse mecânico da montagem foi transferido diretamente para a junta de solda.

Nossa solução:Nós fornecemosilhós de latãocom flanges planas, diâmetro externo de 2,4 mm e comprimento de cano de 4 mm. Oilhósforam inseridos nos furos passantes revestidos e enrolados para criar uma luva mecânica. O corpo de latão absorveu a tensão de montagem, protegendo a folha de cobre contra descascamento. O diâmetro interno foi especificado 0,05 mm maior que o do cabo componente para permitir fácil inserção sem folga.

Resultado:As falhas no levantamento de almofadas caíram para zero em 12 meses de produção. O fabricante adicionou o ilhó ao seu padrão de design para todos os furos passantes de componentes pesados.

Conjunto de dobradiça para dispositivo de áudio portátil (latão banhado a níquel, flange laminado)

Problema:Um fabricante de alto-falantes Bluetooth portáteis precisava de um ponto de articulação durável e discreto para o mecanismo de suporte dobrável. A caixa era de plástico ABS, com 1,8 mm de espessura. O projeto original usava um pequeno pino de aço pressionado em uma saliência de plástico, mas a saliência rachou durante o teste de queda e o pino corroeu em ambientes úmidos.

Nossa solução:Fornecemos banhado a níquelilhós de latãocom flange enrolada, diâmetro interno de 2,0 mm e comprimento de cano de 3,5 mm. O ilhó foi colocado na caixa de plástico para atuar como uma superfície de apoio reforçada para o pino da dobradiça. O flange laminado proporcionou uma superfície lisa e de baixo perfil que não interferiu na ação de dobramento. O revestimento de níquel evitou a corrosão e combinou com o acabamento metálico do alto-falante.

Resultado:O teste de queda foi aprovado a 1,5 m em concreto com fissura de saliência zero. Após 18 meses de produção, o conjunto da dobradiça não apresenta desgaste ou corrosão. O cliente eliminou totalmente o pino de aço e agora usa o ilhó como reforço e superfície de apoio.

Especificações Técnicas – O que temos

Para aplicações de PCB, podemos manter o diâmetro da haste em ±0,02 mm quando a tolerância do avanço do componente assim o exigir.

Ilhós – Perguntas frequentes

Q1: Quando devo usar um ilhó em vez de um ilhó?

R: Use um ilhó quando o material for relativamente fino, a carga for leve a moderada e for desejado um acabamento de baixo perfil. Os ilhós são fixadores de peça única com uma proporção menor de flange para furo, tornando-os adequados para roupas, artigos de couro, calçados, eletrônicos e produtos de papel. Use um ilhó quando o material for lona pesada, vinil ou lona resistente e o furo for maior que aproximadamente 12 mm. Os ilhós são de duas peças (corpo e arruela) e proporcionam maior reforço para aplicações pesadas. Se o seu material tiver menos de 3 mm de espessura e o furo tiver menos de 12 mm, um ilhó é quase sempre a escolha correta.

Q2: Quais tolerâncias são mais importantes para ilhós de PCB?

R: Duas tolerâncias são críticas. Primeiro, o diâmetro interno do ilhó deve ser dimensionado de acordo com o eletrodo componente – normalmente 0,05 mm a 0,20 mm maior que o diâmetro do eletrodo para permitir a inserção sem amarração. Em segundo lugar, o diâmetro externo deve caber no orifício de folga da placa, que geralmente é 0,03 mm a 0,10 mm maior que o diâmetro externo do ilhó. Se o ilhó estiver muito solto na prancha, ele não irá aderir; se estiver muito apertado, pode rachar a placa ou deformar durante a inserção. Para reforço crítico de furos passantes, especifique essas dimensões explicitamente, em vez de depender dos tamanhos comerciais.

Q3: Os ilhós podem ser usados ​​em aplicações externas ou marítimas?

Sim, com o material certo.Ilhós de aço inoxidável(304 para exteriores em geral, 316 para água salgada e cloretos) oferecem a mais alta resistência à corrosão. Os ilhós de alumínio 5056 proporcionam boa resistência à corrosão de nível marítimo com um peso menor. O latão tem um bom desempenho em água doce e condições amenas, mas pode dezincificar em névoa salina contínua. O cobre forma uma pátina protetora e é adequado para telhados e obras patrimoniais. O aço deve ser revestido e não é recomendado para exposição prolongada à umidade. Para montagens de tecido costeiro ou marítimo, especifique aço inoxidável 316 ou alumínio 5056.

Q4: Qual é o MOQ e prazo de entrega para ilhós da Nuote Metals?

R: Nosso MOQ padrão é de 20.000 peças para tamanhos de estoque. Para primeiros pedidos ou tiragens de amostras, acomodamos quantidades menores – até 5.000 peças. Fornecemos amostras grátis para tamanhos em estoque; você paga apenas a taxa do correio. Prazo de entrega: 3–5 dias para tamanhos de estoque; 15–20 dias para tamanhos fora do padrão, incluindo ferramentas personalizadas. Cada lote inclui um certificado de material, relatório de inspeção dimensional e declaração RoHS. Nós fornecemosilhóspara clientes em mais de 40 países. Certificado ISO 9001:2015.
