Os rebites meio tubulares são os fixadores mais subestimados na fabricação moderna?

Uma mudança curiosa está ocorrendo nos setores industriais. Após anos de promoção agressiva de rebites cegos, rebites autoperfurantes e colagem adesiva, muitos engenheiros de produção estão silenciosamente retornando a um fixador que existe há mais de um século: o rebite meio tubular. Na Nuote Metals, observamos um aumento mensurável nas consultas e pedidos desse tipo de fixador nos últimos 18 meses, principalmente nas indústrias automotiva, moveleira e eletrônica.

Esta não é uma tendência movida pela nostalgia. Os dados sugerem uma reavaliação pragmática do que realmente funciona na área de produção.

Os números por trás do retorno

De acordo com nossos dados internos de vendas da Nuote Metals, os pedidos derebites meio tubularesaumentou aproximadamente 30% no segundo semestre de 2024 em comparação com o mesmo período do ano anterior. A maioria desses pedidos veio de:

• Fornecedores de componentes internos automotivos
• Fabricantes de móveis e assentos para escritório
• Linhas de montagem de caixas de eletrodomésticos
• Fabricantes de painéis de controle eletrônicos

Um importante fornecedor automotivo substituiu recentemente clipes de plástico por rebites semi-tubulares em sua linha de montagem de assentos. A taxa de falha relatada caiu de 1,2% para 0,08% por 1.000 montagens.

Em outro caso, um fabricante de móveis relatou um aumento de 20% na produção após mudar de conjuntos de parafusos e porcas para nossos rebites em suas linhas de estruturas de cadeiras.

Por que agora? As vantagens práticas

O retorno aos rebites semi-tubulares não é impulsionado por campanhas de marketing. É impulsionado por três vantagens mensuráveis ​​que afetam diretamente os resultados da produção.

Força de configuração mais baixa significa montagem mais rápida

Um rebite meio tubular requer aproximadamente um quarto da força de ajuste em comparação com um rebite sólido do mesmo diâmetro. Isto significa ferramentas pneumáticas mais leves, menor fadiga do operador e menos ciclos de manutenção da prensa. Para linhas automatizadas, isso se traduz em tempos de ciclo mais rápidos.

Ao contrário dos parafusos que podem recuar sob vibração, eles criam uma junta permanente. Ao contrário dos adesivos, o seu desempenho não se degrada com alterações de temperatura ou humidade. O rebite formado pela cauda oca se expande uniformemente, criando uma força de fixação previsível que permanece consistente em milhares de montagens.

Capacidade de pivô

Como o inchaço do rebite está confinado apenas à cauda, ​​os rebites semi-tubulares podem ser ajustados com folga quando necessário. Isso os torna adequados para dobradiças, mecanismos dobráveis ​​e montagens rotativas – aplicações onde outros fixadores permanentes falham.

Equívocos comuns que encontramos

Apesar de sua longa história,rebites meio tubularesmuitas vezes são mal compreendidos. Aqui estão três equívocos que abordamos regularmente na Nuote Metals.

Equívoco 1: “Eles são mais fracos que os rebites sólidos”

Isso só é verdade se compararmos o mesmo diâmetro. No entanto, um rebite meio tubular retém 80-95% da resistência ao cisalhamento de um rebite sólido, exigindo significativamente menos força para endurecer. Para a maioria das aplicações industriais, esta resistência é mais que suficiente. A compensação é favorável: resistência ligeiramente inferior para uma instalação dramaticamente mais rápida.

Equívoco 2: “Eles são apenas para materiais macios”

eles são comumente usados ​​em montagens de couro, tecido e plástico. Mas eles também são encontrados em lonas de freio automotivo, revestimentos de embreagem e interiores de aeronaves. A seleção do material – aço, aço inoxidável, latão, cobre ou alumínio – determina a resistência final e a adequação. O tipo de fixador em si não é o fator limitante.

Equívoco 3: “A instalação requer equipamento caro”

eles podem ser ajustados com ferramentas manuais, pistolas de rebite pneumáticas ou prensas hidráulicas. Para produção de alto volume, estão disponíveis sistemas automatizados de rebitagem orbital. O investimento de capital é comparável ou inferior a outros métodos de fixação automatizados.

Aplicações reais de nossos registros de fábrica

Conjunto de acabamento de assento automotivo

Um fabricante de assentos de carro abordou a Nuote Metals com um problema recorrente: os clipes de plástico usados ​​para proteger o vinil com espuma estavam quebrando durante a instalação e falhando durante o ciclo térmico. A taxa de rejeição foi de 1,2%.

Recomendamos rebites semi-tubulares de cabeça universal de 4 mm em aço zincado. Os rebites foram instalados utilizando prensa pneumática, com tempo de presa de aproximadamente 0,6 segundos por rebite. Após a instalação, os assentos foram submetidos a testes de ciclagem térmica de -20°C a 80°C e repetidos testes de entrada/saída.

A taxa de rejeição caiu para 0,08%. Desde então, o fabricante converteu todas as linhas de acabamento dos assentos em nossos rebites e relatou uma redução de 15% no tempo de instalação por assento.

Mecanismo de travamento de cadeado industrial

Um fabricante de cadeados exigia um rebite para fixar uma placa de travamento interna dentro de um corpo fundido de zinco. O orifício de folga no corpo era maior do que a haste do rebite e uma arruela secundária acrescentava etapas e custos de montagem desnecessários.

Fornecemos rebites semi-tubulares com cabeça de treliça de aço inoxidável 304 com diâmetro de haste de 4 mm e comprimento de cano de 6 mm. A cabeça da treliça – com um diâmetro de 2,2 a 2,8 vezes o da haste – preencheu o furo superdimensionado e evitou a passagem sem exigir uma arruela separada.

O cadeado passou em 50.000 testes de ciclo sem afrouxamento. O cliente eliminou a arruela secundária e reduziu o tempo de montagem em 12 segundos por unidade.

Parâmetros Técnicos – Nossos Padrões de Fábrica

Na Nuote Metals, fabricamos rebites com as seguintes especificações.

Faixa Dimensional

Materiais Disponíveis

Considerações de instalação

Preparação do Furo

O diâmetro do furo deve ser 0,05–0,10 mm maior que a haste do rebite. Um furo superdimensionado resulta em formação de clinch irregular. Um buraco menor pode dividir a cauda oca.

Ferramentas de configuração

Eles podem ser definidos usando:

• Configuração manual do martelo (volume baixo)
• Pistolas pneumáticas de rebite (volume médio)
• Prensas hidráulicas ou pneumáticas (alto volume)
• Sistemas automatizados de rebitagem orbital (volume muito alto)

Pontos de controle de qualidade

• Inspeção visual da formação do clinch
• Teste de força de extração de acordo com a especificação da aplicação
• Monitoramento de consistência em linhas automatizadas

Rebites Meio Tubulares – Perguntas Frequentes

Q1: Qual é a diferença entre rebites meio tubulares e rebites tubulares completos?

R: A diferença é a profundidade da seção oca. Um rebite meio tubular tem uma cavidade oca que se estende apenas 30–50% do comprimento da haste a partir da extremidade traseira. Um rebite tubular completo é oco em toda a haste. eles oferecem maior resistência ao cisalhamento (80–95% do sólido), ao mesmo tempo que reduzem a força de presa em aproximadamente 70%. Os rebites tubulares completos fornecem apenas 50–70% da resistência do rebite sólido. Para aplicações que exigem capacidade de carga com montagem em alta velocidade – como lonas de freio automotivo ou estruturas de móveis – os rebites semi-tubulares são a escolha correta.

Q2: Eles podem ser usados ​​como pontos de articulação ou para juntas soltas?

Sim. eles podem ser fixados com folga, dependendo da aplicação. Como o inchaço do rebite ocorre apenas na cauda, ​​eles podem funcionar como pontos de articulação onde o movimento é preferido. Isso os torna ideais para dobradiças, mecanismos dobráveis ​​e montagens rotativas. As aplicações incluem pivôs de móveis, conexões de terminais elétricos e ligações mecânicas. A pressão de ajuste pode ser controlada para atingir a estanqueidade desejada.

P3: Como a Nuote Metals garante qualidade consistente em grandes tiragens de produção?

R: Na Nuote Metals o controle de qualidade começa na fase da matéria-prima. Cada lote é rastreável ao certificado da fábrica. Durante a produção, realizamos inspeções dimensionais em intervalos definidos – normalmente 10 amostras por 1.000 peças. Medimos o diâmetro da haste, comprimento do cano, diâmetro da cabeça e profundidade oca. A inspeção final inclui testes de formação de clinch em amostras representativas. Também fornecemos documentação completa, incluindo relatórios de inspeção, certificados de fábrica e declarações RoHS, em cada remessa.

Um retorno medido à tecnologia comprovada

Rebites meio tubularesnão são uma solução nova. Eles são uma solução comprovada que oferece vantagens mensuráveis ​​sobre muitas alternativas para determinadas aplicações. A tendência atual para o aumento do seu uso parece ser impulsionada por considerações práticas: menor força de ajuste, qualidade consistente da junta e adequação para aplicações estruturais e de pivô.

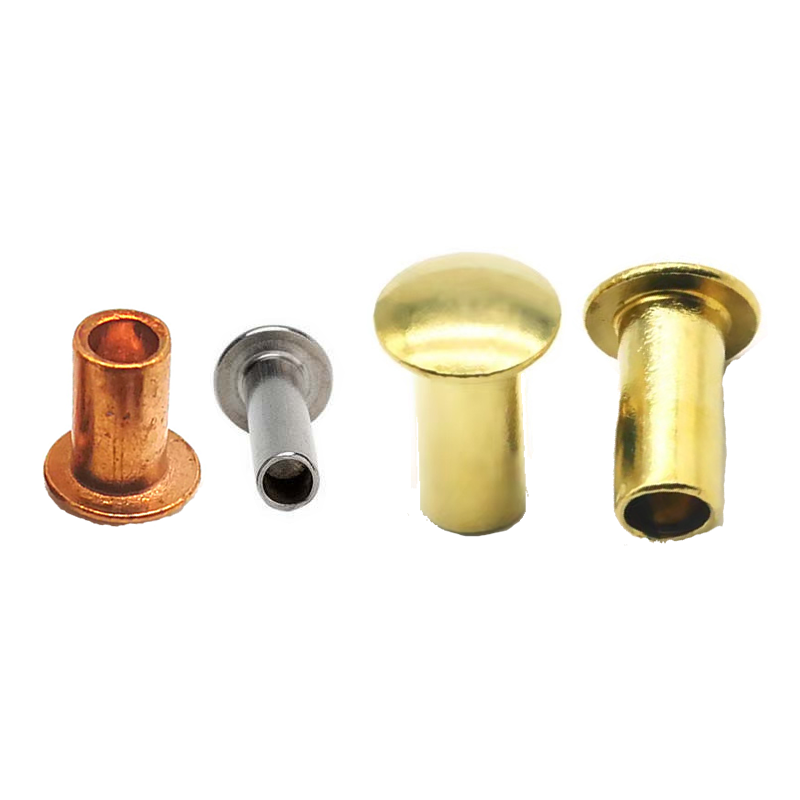

Na Nuote Metals, continuamos a fabricá-los em aço, aço inoxidável, latão, cobre e alumínio, com estilos de cabeçote que incluem plano, redondo, escareado, treliça, universal e pan. Nossa certificação ISO 9001:2015 garante rastreabilidade e consistência de qualidade.

O fixador que tem servido à fabricação há mais de um século continua a ser uma escolha relevante na montagem moderna.
