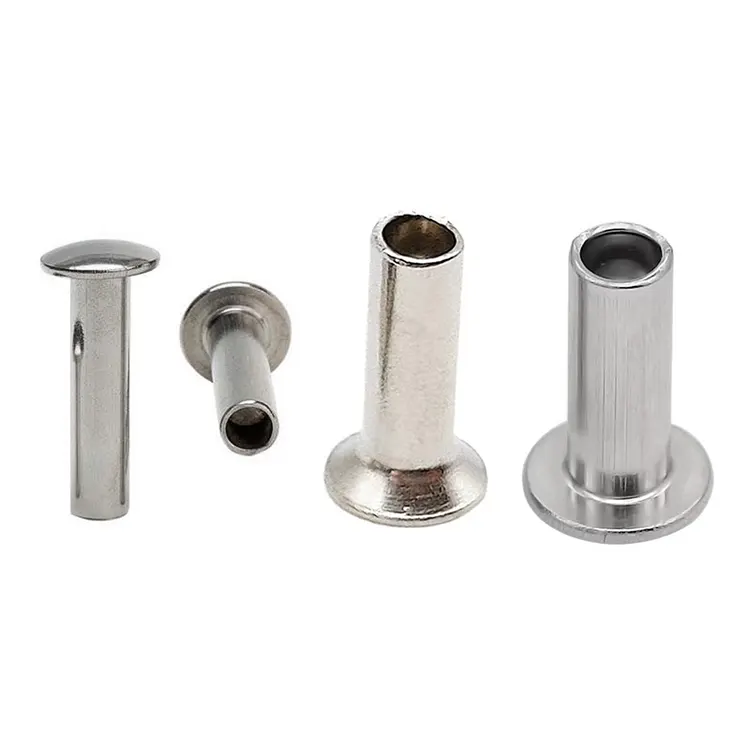

Rebites Meio Tubulares

Rebites meio tubularessão o que você especifica quando precisa da resistência de um rebite sólido, mas sua linha de produção não pode suportar as prensas pesadas, os ciclos lentos e as altas forças de ajuste que os rebites sólidos exigem. O design semi-tubular – uma cavidade rasa na extremidade traseira, normalmente de 45 a 55% do comprimento do cano – significa que apenas a parede fina da seção oca rola para fora durante a instalação. O resultado: montagem mais rápida, ferramentas mais leves e um rebite consistente sempre.

Quando sua linha de montagem funciona em alta velocidade e suas juntas ainda precisam segurar, os rebites semi-tubulares funcionam.

Meio tubular vs. sólido vs. tubular completo – escolhendo o design certo

A característica definidora de um rebite semi-tubular é a cavidade rasa na extremidade traseira – normalmente 45–55% do comprimento do cano. Durante a instalação, apenas a parede fina desta seção oca rola para fora para formar o rebite. Isto é fundamentalmente diferente de um rebite sólido (totalmente sólido) e de um rebite tubular completo (totalmente oco).

Para a maioria das aplicações industriais, moveleiras, automotivas e de hardware, o rebite semi-tubular oferece o melhor equilíbrio entre resistência e eficiência de produção.

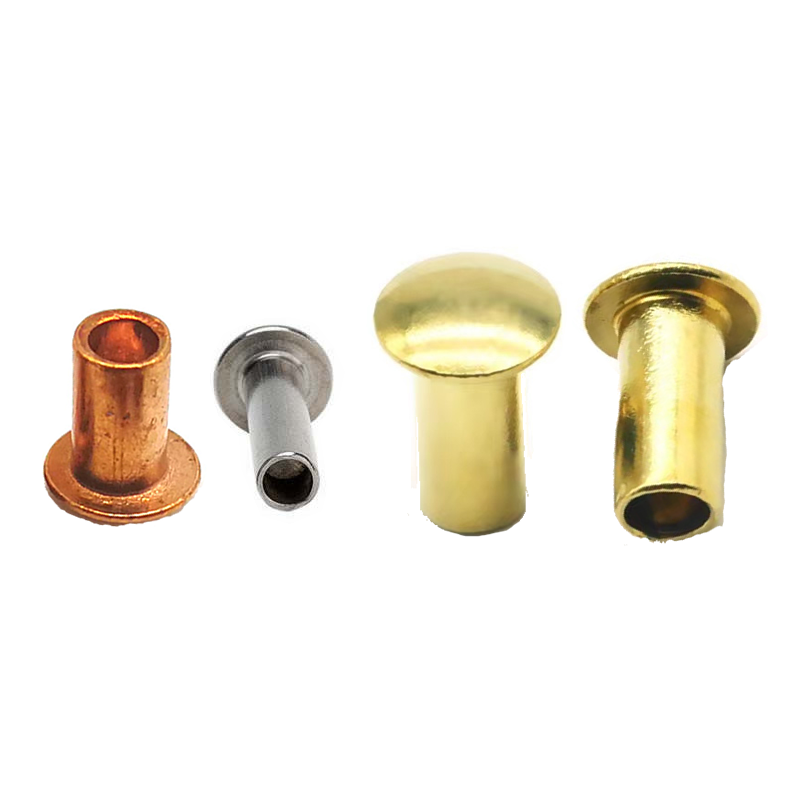

Materiais e estilos de cabeça – O que oferecemos

Eles estão disponíveis em cinco famílias de materiais e oito estilos de cabeçote para atender aos requisitos de sua aplicação.

Estilos de cabeça disponíveis:

Acabamentos: Zincado, óxido preto, passivado, lacado, niquelado, envelhecido, anodizado, liso – dependendo do material.

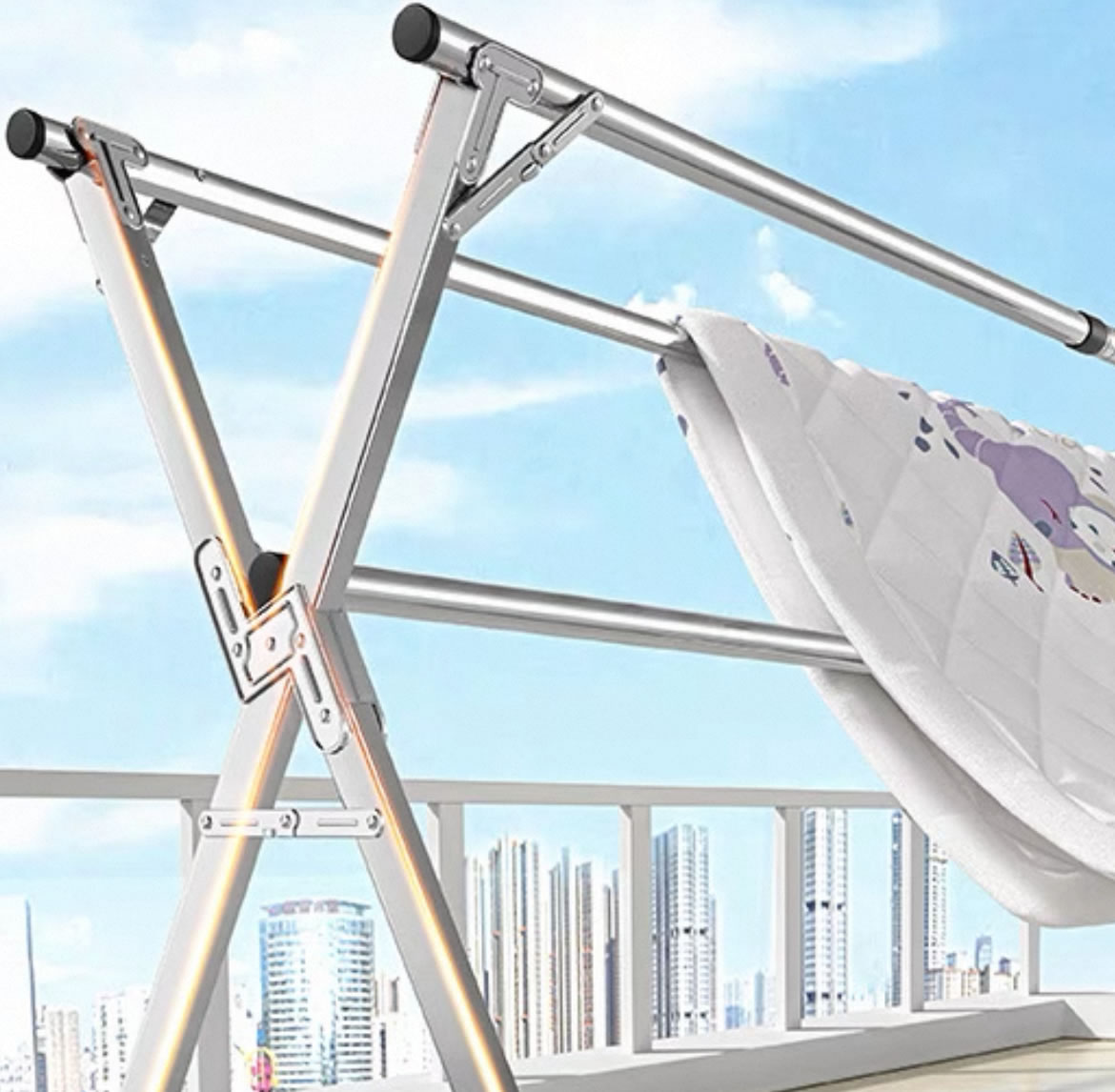

Uma aplicação real – Rack de secagem de roupas de alumínio

Um fabricante de racks portáteis para secar roupas estava usando rebites de alumínio para montar as juntas das dobradiças em seus racks dobráveis. Os rebites existentes eram de alumínio sólido – funcionavam, mas a linha de montagem era mais lenta do que o cliente desejava. A alta força de ajuste exigia uma configuração cuidadosa da prensa e qualquer desalinhamento causava distorções no fino tubo de alumínio. O cliente queria uma montagem mais rápida sem sacrificar a resistência da junta.

Analisamos o modo de falha: os rebites sólidos foram superespecificados para esta aplicação. A carga nas juntas das dobradiças era moderada – alguns quilos de roupa molhada – e o risco de distorção era elevado porque a tubulação era fina. A solução foi um design semi-tubular que reduziria a força de assentamento e ao mesmo tempo forneceria resistência mais do que suficiente.

A Nuote Metals forneceu rebites semitubulares semitubulares de alumínio – haste de 4,0 mm, cabeça redonda de 7,0 mm, comprimento de cano de 10,0 mm, acabamento liso. A cavidade semitubular reduziu a força de ajuste em mais de 60%, eliminando a distorção da tubulação. O material de alumínio combinava com a estrutura do rack. A cabeça redonda proporcionou uma aparência limpa e consistente.

O cliente testou 1.000 rebites em 500 racks. Após 10.000 ciclos de dobragem com uma carga de 15kg, sem distorção, sem afrouxamento. A velocidade de montagem aumentou 35% e as taxas de rejeição caíram para quase zero. Eles agora encomendam rebites semi-tubulares em lotes de 300.000 peças anualmente.

Como os rebites são especificados – O que precisamos de você

Eles são produzidos sob medida de acordo com suas necessidades exatas. Aqui está o que precisamos para acertar suas especificações.

As dimensões que precisamos:

• Diâmetro da haste – 1,5 mm a 8,0 mm
• Comprimento do cano – medido da parte inferior da cabeça até a extremidade da haste. Calculamos isso a partir da espessura da pilha de material.

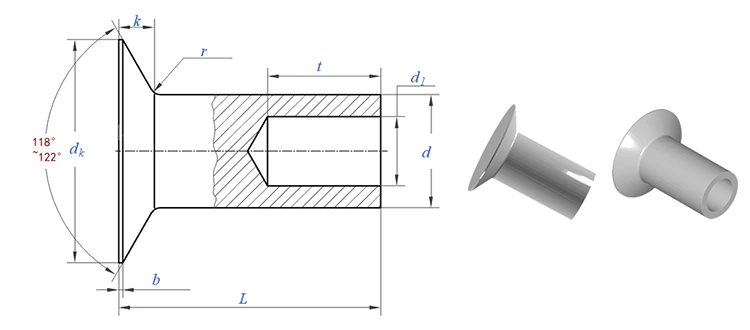

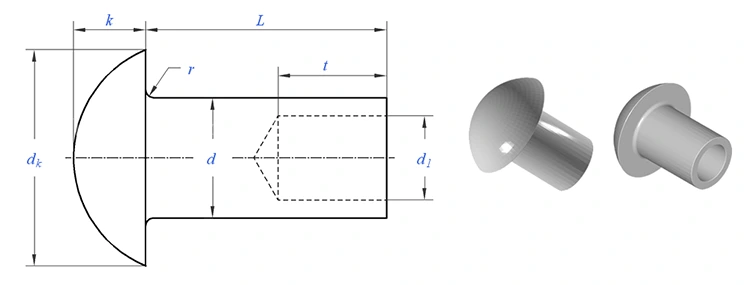

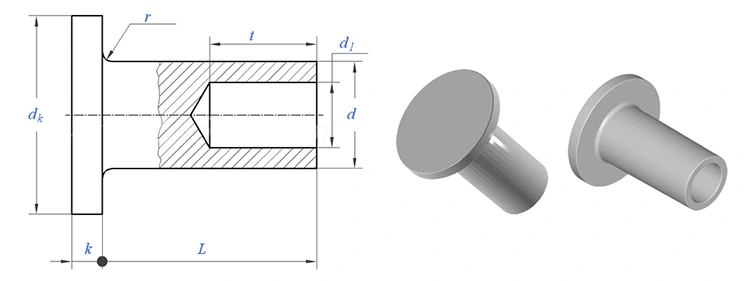

• Estilo de cabeça – redondo, plano, oval, treliça, panela, universal, cogumelo ou escareado
• Diâmetro da cabeça – compatível com os requisitos da superfície do rolamento

As escolhas que você faz:

• Material – aço, inoxidável, latão, cobre ou alumínio
• Design – sólido ou semi-tubular
• Acabamento – zinco, passivado, lacado, níquel, anodizado, antigo, etc.

Se você não tiver certeza sobre o comprimento do cano ou o diâmetro da cabeça:Envie-nos a espessura da pilha de material ou uma amostra de peça. Recomendamos as dimensões ideais. Não cobramos por consultoria de engenharia.

Prazo de entrega da amostra:5–10 dias para especificações padrão. Ferramentas personalizadas: 15–20 dias.

Da matéria-prima ao rebite acabado – nosso fluxo de trabalho de produção

Os rebites semi-tubulares são formados por encabeçamento a frio – um processo que molda o metal à temperatura ambiente usando prensas de alta velocidade e matrizes de precisão. Aqui está como fazemos isso, passo a passo.

Aquisição de materiais– Compramos fio certificado de fábricas aprovadas. Cada bobina vem com um certificado de teste do moinho e um número de aquecimento para rastreabilidade total. Não aceitamos bobinas sem a devida documentação.

Inspeção de materiais recebidos– Cada bobina é verificada quanto ao diâmetro (micrômetro laser, ±0,02 mm) e dureza (testador Rockwell). Para aço, exigimos HRB 70–85. O espectrômetro verifica a composição do material. Qualquer bobina fora da especificação é rejeitada antes de chegar à área de produção.

Título frio– O fio é alimentado em um coletor frio de múltiplas estações. Em uma única sequência contínua:

• O fio é trefilado no diâmetro exato da haste
• Corte no comprimento exato da peça bruta
• O primeiro golpe enquadra o espaço em branco
• O segundo golpe forma a cabeça (qualquer um dos oito estilos de cabeça)
• O terceiro golpe extrusa a cavidade semi-oca a 45–55% de profundidade

Chapeamento ou Revestimento– Zinco, passivação, laca, níquel, anodização ou outros acabamentos são aplicados conforme especificado. A espessura do revestimento é verificada por XRF.

Inspeção Final– Classificação 100% óptica para dimensões críticas. Amostra AQL verificada manualmente. Relatório dimensional e certificado emitido com cada lote.

O que faz o cabeçote a frio funcionar para rebites meio tubulares:

• A profundidade da cavidade deve ser precisa – muito rasa e a força de assentamento permanece alta; muito profundo e o clinch é fraco.
• O encabeçamento a frio endurece o material, aumentando a dureza da superfície em 15–20% sem tratamento térmico.
• A consistência está incorporada no processo – cada rebite corresponde ao primeiro.

Controle de qualidade – O que verificamos, por que é importante

Nosso processo de inspeção:

• Fio de entrada – Diâmetro e dureza verificados antes do início da produção. O espectrômetro verifica a composição do material.
• Primeiro artigo – 10 rebites medidos em comparador óptico. Todas as dimensões verificadas – haste, cabeça, comprimento do cano, profundidade da cavidade.
• Em processo – 5 rebites a cada 500 peças. Dimensões críticas verificadas com paquímetros digitais. Qualquer desvio interrompe a imprensa.
• Teste de presa – A cada 2.000 peças, colocadas em material de amostra. Clinch inspecionado quanto a simetria, aperto e rachaduras.
• Triagem final – inspeção 100% óptica. Amostra AQL verificada manualmente.

O que nossos clientes dizem – Feedback real

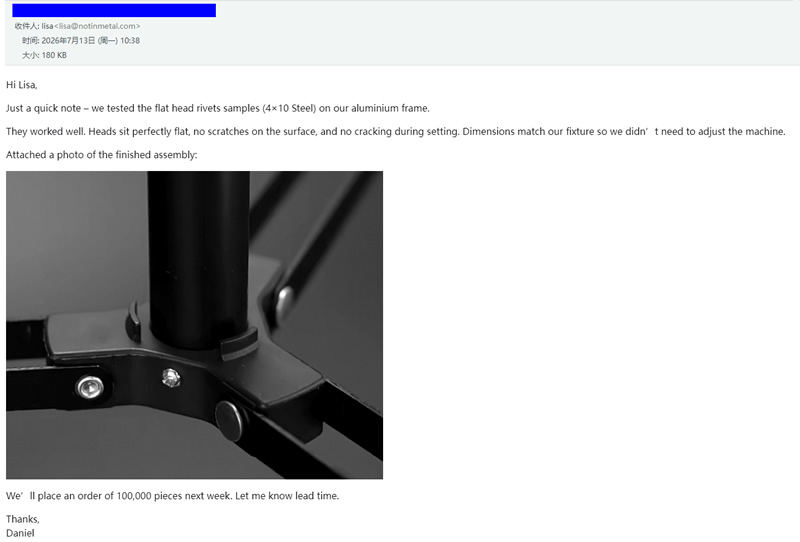

Não reivindicamos apenas qualidade – deixamos que nossos clientes falem por nós. As imagens acima mostram feedback real de clientes que utilizaram nossos rebites semi-tubulares em suas linhas de produção. Desde fabricantes de móveis até montadores de eletrônicos, eles compartilham suas experiências com a qualidade de nossos produtos, confiabilidade na entrega e suporte técnico.

Seu pedido – O que lhe enviamos

Quando seus rebites chegam, você recebe mais do que apenas o produto. Incluímos um registro completo do que foi feito e como foi verificado.

O que você encontrará na caixa:

• Rebites em sacos plásticos selados – etiquetados com número de peça, número de lote e quantidade. Sem peças soltas, sem adivinhações.
• Certificado de material – Composição química e propriedades de tração da bobina original. Rastreável ao número do calor.
• Folha de inspeção – Medidas reais de 10 rebites do seu lote. Registramos o diâmetro da haste, o diâmetro da cabeça, a altura da cabeça, o comprimento do cano e a profundidade da cavidade.
• Certificado de acabamento – Para rebites chapeados, verificação de espessura XRF.
• Documento de conformidade – Assinado pelo nosso gerente de controle de qualidade, com número de lote exclusivo para rastreabilidade.
• Mantemos cópias por cinco anos – mas recomendamos que você guarde as suas também.

Certificado para:ISO 9001:2015, RoHS, REACH

Três perguntas que respondemos com frequência

Q1: Estou usando rebites meio tubulares e eles continuam rachando durante a fixação. O que está causando isso e como posso corrigi-lo?

R: Rachaduras durante a presa são um dos problemas mais comuns que ouvimos falar. Aqui estão as causas e soluções mais prováveis:

Causa 1: Material errado para a aplicação. O aço inoxidável endurece rapidamente e é mais propenso a rachar do que o aço ou o latão. Se você estiver usandorebites meio tubulares inoxidáveise apresentar fissuras, considere mudar para aço com baixo teor de carbono ou latão – eles são mais tolerantes durante a presa.

Causa 2: A profundidade da cavidade é muito profunda. Se a cavidade exceder 55% do comprimento do cano, a espessura restante da parede será muito fina para suportar a ação de rolamento. A solução é simples – podemos ajustar a profundidade da cavidade para 45–50% do comprimento do cano. Envie-nos o seu rebite atual e mediremos a profundidade da cavidade.

Causa 3: A força de ajuste é muito alta. Os rebites meio tubulares precisam apenas de 25 a 30% da força necessária para rebites sólidos. Se a sua prensa estiver muito alta, a parede oca irá rachar em vez de rolar suavemente. Reduza a força de ajuste em 30% e teste novamente.

Causa 4: A espessura da pilha de material está incorreta. Se o comprimento do cano for muito curto, a seção oca atinge o fundo antes que o rebite esteja totalmente formado. O comprimento do cano deve ser 1,5–2,0 mm maior do que a espessura total da pilha de material. Meça a espessura da sua pilha e envie-nos – verificaremos o comprimento do cano.

Se nada disso resolver o problema, envie-nos uma amostra dos seus rebites rachados e da sua pilha de material. Analisaremos a falha e recomendaremos uma correção específica – sem nenhum custo.

Q2: Posso usá-los em aplicações externas?

R: Sim, com material e acabamento corretos. Para aplicações externas, recomendamos:

Aço inoxidável (304 ou 316) com acabamento passivado para resistência permanente à corrosão

Aço zincado com cromato amarelo para 96 ​​horas de resistência à névoa salina (adequado para uso externo protegido)

Alumínio com acabamento anodizado para montagens externas leves

Q3: Como seleciono o comprimento correto do cano para um rebite meio tubular?

R: Selecione um comprimento de cilindro aproximadamente 1,5–2,0 mm maior que a espessura total da pilha de material. Por exemplo, se você estiver unindo duas folhas de 2 mm (total de 4 mm), escolha um comprimento de cilindro de 5,5–6,0 mm. Este comprimento extra fornece material suficiente para que a seção oca role para fora e forme um encaixe seguro sem atingir o fundo. Se o cano for muito curto, o clinche será fraco. Muito longo e o cano pode enrugar. Envie-nos a espessura da pilha de material e recomendaremos o comprimento exato.
