Rebites de cabeça escareada de alumínio – onde o acabamento nivelado encontra economia de peso

Interiores aeroespaciais, gabinetes eletrônicos e painéis de instrumentos de precisão compartilham uma exigência comum: a superfície deve estar perfeitamente nivelada. Sem cabeças salientes. Sem pontos de dificuldade. E em muitas dessas assembleias, cada grama é importante.

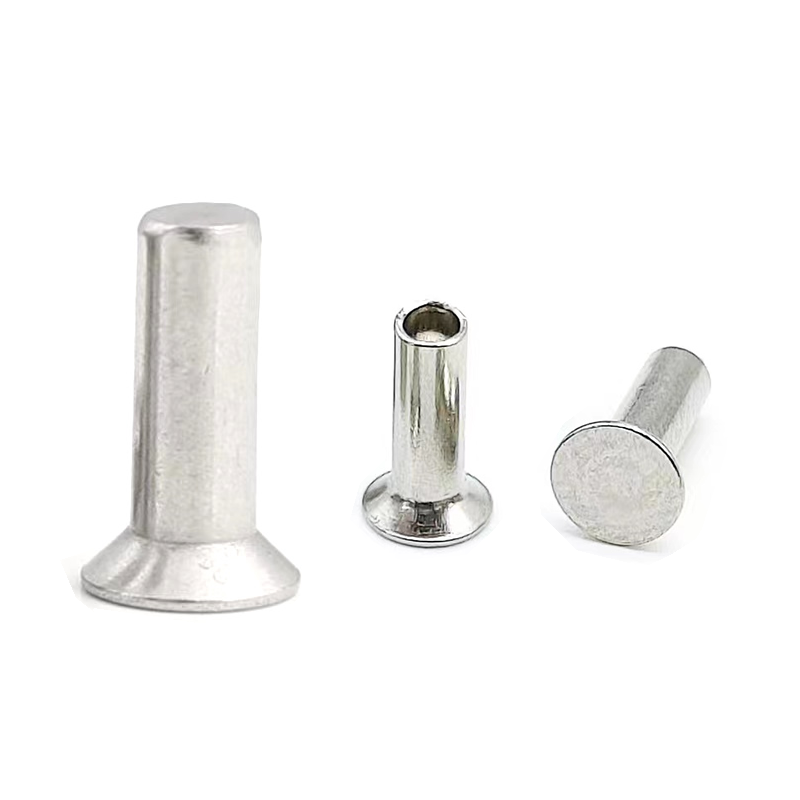

Os rebites de cabeça escareada de alumínio da Nuote Metals atendem a ambos os requisitos ao mesmo tempo. A cabeça escareada assenta completamente em um furo cônico pré-usinado, deixando uma superfície monolítica. O corpo de alumínio pesa 65% menos que o aço, resiste à corrosão sem revestimento e permanece não magnético – essencial para eletrônicos sensíveis. Mas a suavidade do alumínio apresenta riscos únicos que os rebites escareados de aço padrão não enfrentam.

O desafio específico do alumínio – material mais macio, maior risco

Os rebites escareados em qualquer material compartilham uma vulnerabilidade: a cabeça é fina e a superfície de apoio é cônica. No alumínio, surgem três riscos específicos.

Risco 1: A incompatibilidade de ângulo amplifica a fissuração.

O alumínio é mais macio que o aço. Quando o ângulo de escareamento não corresponde exatamente à cabeça do rebite – mesmo em 3–5 graus – a incompatibilidade cria uma carga pontual em um lado da cabeça. No alumínio, a borda fina da cabeça pode rachar durante a presa.

Risco 2: A configuração excessiva achata a cabeça.

O alumínio requer apenas 40–60% da força de ajuste usada para rebites de aço. Os operadores acostumados com o aço muitas vezes ajustam demais as cabeças escareadas de alumínio, destruindo o encaixe nivelado.

Risco 3: Corrosão galvânica na interface do escareador.

A cabeça escareada fica em contato direto com o material do painel. Se esse painel for de aço, titânio ou fibra de carbono e a umidade entrar na junta, a corrosão galvânica atacará o alumínio - escondido sob a cabeça de descarga, onde é mais difícil de detectar.

Especificações Técnicas – Rebites de Cabeça Escareada em Alumínio

Fabricado de acordo com as dimensões DIN 302 e ISO 1051. Ângulos personalizados disponíveis.

Ligas para aplicações escareadas:

2117:Grau aeroespacial. Excelente resistência à fadiga. Melhor para interiores de aeronaves.

6061-T6:Maior resistência (310 MPa). Melhor para suportes estruturais.

5052:Melhor resistência à corrosão. Ideal para montagens embutidas marítimas e externas.

Cabeça escareada vs. cabeça plana - para montagens de alumínio niveladas

Escolha escareado quando:A superfície deve estar absolutamente nivelada, o alumínio é espesso o suficiente (≥2 mm) para suportar um escareador limpo e você pode usinar o ângulo com precisão.

Escolha Pan Head quando:Um perfil baixo é aceitável, o alumínio é fino (<2 mm) ou você deseja evitar a etapa extra de escareamento. A cabeça panorâmica é mais simples, mais forte e menos propensa a erros de instalação.

O fator decisivo:Se o alinhamento for obrigatório e o material for espesso o suficiente, opte pelo escareado. Se a descarga for preferida, mas não obrigatória, a cabeça panela é a escolha mais segura.

Sólido ou Semi-Tubular – Qual lida melhor com o alumínio?

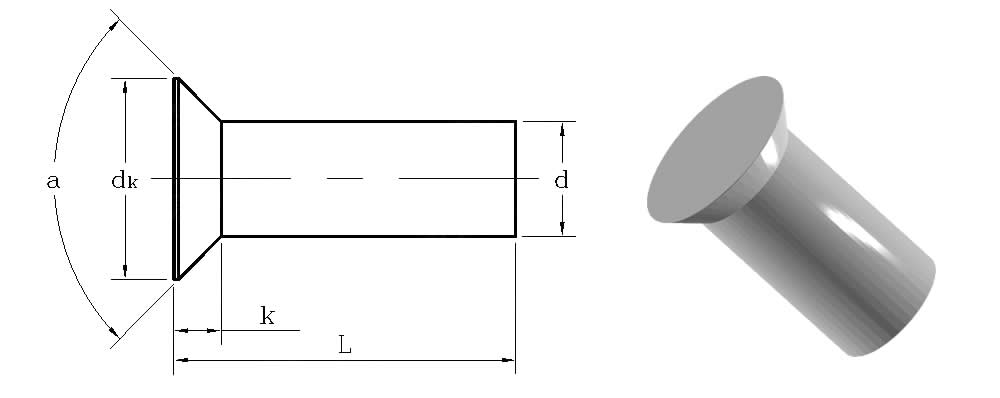

Rebites de alumínio escareados sólidosoferecem resistência máxima ao cisalhamento (até 190 MPa para 6061-T6), mas exigem força de ajuste mais alta - e no alumínio, a força excessiva é a principal causa de rachaduras na cabeça.

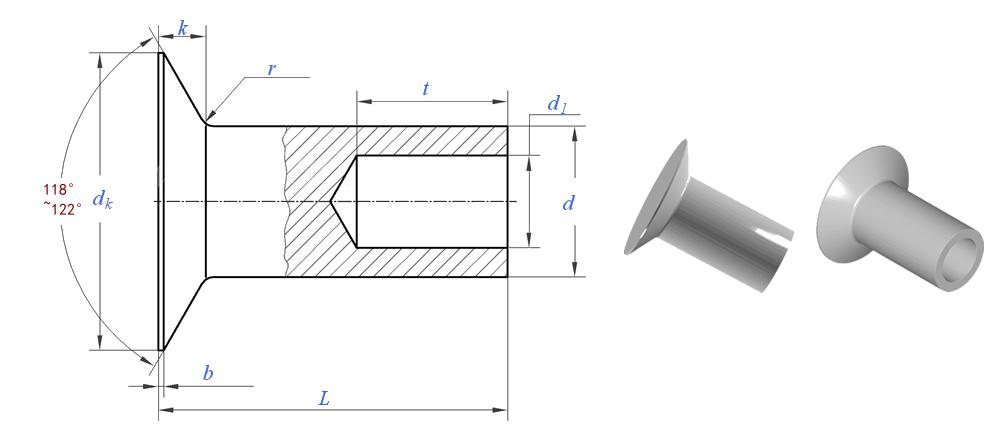

Rebites escareados semitubulares de alumínioreduzir a força de ajuste em 50–60%, tornando-os significativamente mais tolerantes. A ponta oca deforma-se gradualmente, permitindo que a cabeça fina assente sem rachar.

Nossa recomendação: Para alumínio abaixo de 3mm, escolha semi-tubular. Para alumínio mais espesso ou resistência máxima ao cisalhamento, escolha sólido - mas use uma prensa calibrada e verifique primeiro o ângulo de escareamento.

Como a Nuote Metals evita falhas no alumínio escareado

Tolerância de ângulo mantida em ±1°:

Uma incompatibilidade de 3° quebra as cabeças de alumínio. Nossas cabeças escareadas são usinadas a ±1° e verificadas com medição óptica com ampliação de 10x. Também fornecemos especificações de cortador escareador correspondentes.

Raio de filete de 0,5×d mínimo:

A junção entre a cabeça fina e a haste é a área de maior tensão. Um raio agudo irá rachar sob carga. Mantemos um raio mínimo de 0,5×d e polimos nossas matrizes para remover microarranhões.

Amostragem de pré-produção em seu material:

Envie-nos sua espessura de alumínio, liga e método de escareamento. Produzimos um pequeno lote e testamos no material real do painel. Você recebe um relatório de configuração com força recomendada, tipo de bigorna e fotos do cabeçote instalado.

Orientação de isolamento galvânico:

Se seus rebites entrarem em contato com aço, titânio ou fibra de carbono, fornecemos recomendações de isolamento por escrito para evitar corrosão oculta sob a cabeça de descarga.

Essa engenharia em nível de aplicação é a razão pela qual os clientes aeroespaciais, eletrônicos e de instrumentação escolhem a Nuote Metals.

Perguntas frequentes sobre rebites de cabeça escareada de alumínio

Q1: Os rebites de cabeça escareada de alumínio podem ser usados ​​em conjuntos vibratórios?

R: Não os recomendamos para aplicações de alta vibração. A cabeça escareada tem menos massa de material sobre a haste do que as cabeças redondas ou pan, reduzindo a resistência ao arrancamento e a tolerância à vibração. Para conjuntos vibratórios – motores, geradores, equipamentos portáteis – escolha rebites de alumínio de cabeça redonda. No entanto, se o acabamento nivelado for obrigatório e a vibração for leve (por exemplo, gabinetes eletrônicos com ventiladores de resfriamento), os rebites escareados podem funcionar se você escolher sólidos em vez de semi-tubulares. A Nuote Metals pode aconselhar com base no seu perfil de vibração.

P2: Qual ângulo de escareamento devo usar para alumínio – 90° ou 120°?

R: Para a maioria das aplicações de alumínio, 90° é o padrão e corresponde à norma DIN 302. Para ligas mais macias ou chapas mais finas, às vezes é preferível 120° porque o ângulo mais amplo reduz a pressão na borda e diminui o risco de rachaduras. A regra crítica é a consistência: o escareador e a cabeça do rebite devem corresponder exatamente. Na Nuote Metals, fornecemos rebites de 90° e 120° e podemos recomendar o ângulo correto com base em sua liga, espessura e método de fixação.

Q3: Como evito a corrosão galvânica sob um rebite escareado de alumínio nivelado?

R: A prevenção depende do metal diferente: (1) Para aço ou titânio, use revestimento de conversão de cromato (Alodine) – condutor e reduz o potencial galvânico. (2) Para fibra de carbono, isole com uma barreira de fibra de vidro ou náilon no escareador. (3) Para cobre ou latão, evite contato direto em ambientes úmidos, a menos que seja usada uma arruela de transição. (4) Vede a borda da junta com selante inibidor de corrosão. A Nuote Metals pode fornecer rebites com acabamento cromato e fornecer orientações de isolamento por escrito para sua combinação de materiais.
