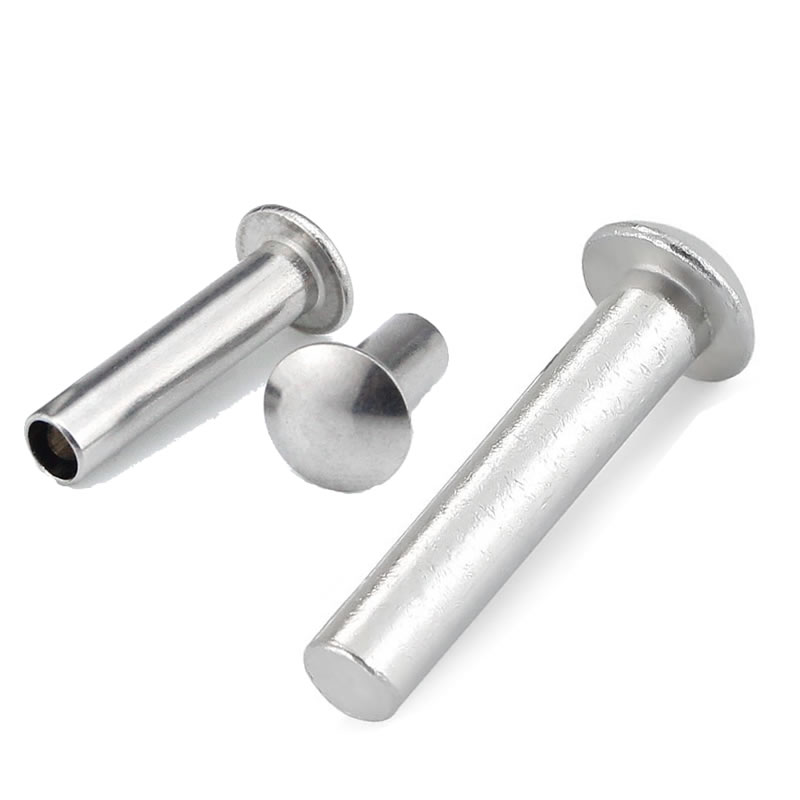

Rebites de cabeça cilíndrica de alumínio – ampla área de contato sem peso

Painéis finos de alumínio estão por toda parte – dutos HVAC, gabinetes eletrônicos, acabamento interno automotivo, sinalização. Eles são escolhidos porque são leves, resistentes à corrosão e fáceis de moldar. Mas eles também apresentam um desafio de fixação: o material é macio e uma cabeça de rebite estreita pode formar covinhas ou romper sob carga.

Os rebites de cabeça panela de alumínio da Nuote Metals resolvem isso com uma cabeça larga e de baixo perfil que distribui a força de fixação por uma área maior de alumínio. O resultado é uma junta que permanece firme sem deformar o painel – e como o rebite é de alumínio, você evita adicionar peso desnecessário ou introduzir incompatibilidade galvânica.

Este não é um rebite de uso geral. É um fixador moldado para montagens leves de alumínio de espessura fina.

O problema específico do alumínio – folhas finas, material macio

A baixa resistência ao escoamento do alumínio o torna propenso à deformação sob carga concentrada. Uma cabeça redonda padrão concentra a força diretamente sob a cúpula. Uma cabeça chata tem uma área de apoio menor, portanto a mesma força cria uma pressão mais alta na borda do furo. Ambos podem fazer covinhas em um painel de alumínio de 1 mm.

A cabeça panorâmica altera a distribuição. Para um rebite de 4 mm em folha de alumínio de 1 mm, uma cabeça panela contata aproximadamente 60% mais área de superfície do que uma cabeça plana com o mesmo diâmetro de haste. Essa área de contato extra distribui a força de fixação sobre um anel mais largo de alumínio, reduzindo a tensão na borda do furo. Em muitos casos, elimina a necessidade de uma lavadora separada.

Especificações Técnicas – Rebites Cabeça Pan de Alumínio

Fabricado de acordo com as dimensões DIN 603 e ISO 1051. Diâmetros de cabeçote personalizados disponíveis para aplicações de bitola fina.

Ligas para montagens finas de alumínio:

5052:Melhor resistência à corrosão e conformabilidade. Ideal para exterior e marinho.

6061-T6:Maior resistência (310 MPa). Melhor para suportes estruturais e automotivos.

1100:Mais dúctil. Melhor para eletrônicos e dissipadores de calor.

Quando Pan Head é a única escolha certa para alumínio

Esta não é uma comparação genérica de cabeça. É específico para a suavidade e leveza do alumínio.

Escolha Pan Head quando:

• A folha de alumínio tem menos de 2 mm de espessura– a cabeça larga evita ondulações sem uma arruela separada.

• A junta requer um perfil baixo– a cabeça panela fica mais baixa que a cabeça redonda, evitando protuberâncias em montagens densas.

• A montagem é sensível ao peso– os rebites de cabeça panela de alumínio pesam 65% menos que os equivalentes em aço.

• A articulação experimenta vibração moderada– a cabeça pan oferece melhor resistência do que a cabeça plana, embora a cabeça redonda seja superior para vibrações extremas.

Escolha Flat Head quando:A superfície deve estar quase nivelada e o alumínio deve ser espesso o suficiente (≥2 mm) para resistir à deformação sem um anel de rolamento largo.

Escolha Cabeça Redonda quando:A junta enfrenta vibração ou impacto constante e a cúpula mais alta é aceitável.

Sólido vs. Semi-Tubular – Para Painéis Finos de Alumínio

Para alumínio fino, a força de ajuste é tão importante quanto o formato da cabeça. Os rebites semitubulares de cabeça panela requerem 50–60% menos força do que os sólidos, o que reduz diretamente o risco de deformação da chapa durante a instalação.

Semi-tubularé a melhor escolha para chapas de alumínio com menos de 1,5 mm, gabinetes eletrônicos delicados e linhas automatizadas de alto volume. A ponta enrolada fecha suavemente sem comprimir o alumínio.

Sólidoé preferido para placas de alumínio mais espessas (≥2 mm), juntas de suporte de carga ou onde é necessária resistência máxima ao cisalhamento.

A Nuote Metals pode fornecer qualquer configuração com a mesma geometria da cabeça panorâmica. Para a maioria das aplicações de alumínio fino, recomendamos o semi-tubular.

Como a Nuote Metals suporta montagem de alumínio fino

Os rebites de alumínio com cabeça panela falham por dois motivos: rachaduras durante a formação da cabeça ou ondulações durante a instalação. Abordamos ambos antes do envio do seu pedido.

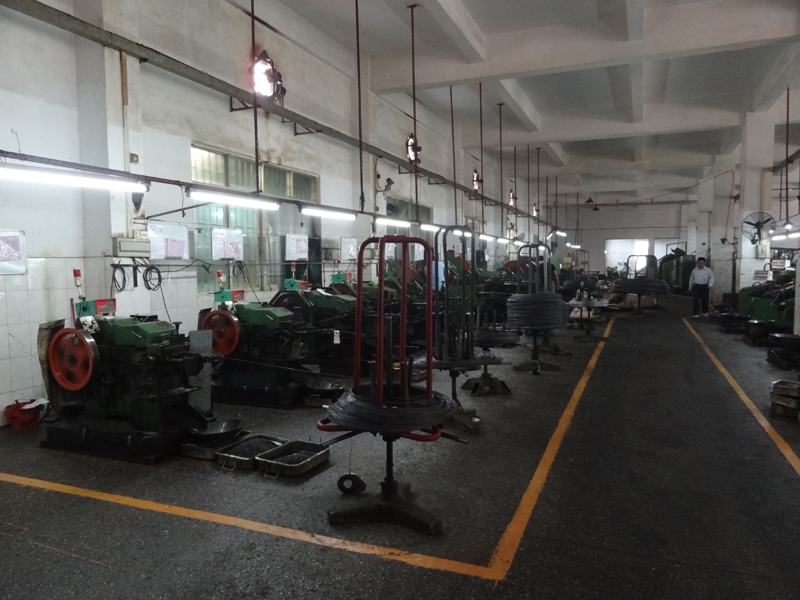

Ferramentas projetadas para fluxo de alumínio:

As cabeças Pan têm uma cúpula larga e rasa. No alumínio, esse formato tende a rachar na junção cabeça-haste se o raio do filete for muito agudo. Nossas matrizes usam um raio mínimo de 0,5×d e são polidas para remover microarranhões. Também executamos a conformação em vários estágios – três a quatro golpes – para deixar o alumínio fluir gradualmente, em vez de forçá-lo de uma só vez.

Amostragem de pré-produção para chapas finas:

Envie-nos a espessura do alumínio e o método de configuração esperado. Produziremos um pequeno lote e o testaremos em seu material de folha real - não em um cupom padrão. Você recebe um relatório de configuração com força recomendada, tipo de bigorna e fotos do cabeçote instalado. Isso elimina tentativa e erro em sua linha.

Inspeção óptica em 10x:

Cada lote é verificado quanto ao diâmetro, altura e concentricidade da cabeça. Uma variação de 0,05 mm na altura da cabeça é visível em uma superfície de alumínio polido – nós a rejeitamos antes que ela chegue até você.

Rastreabilidade:

Certificados de material ASTM B316 acompanham cada remessa. Compartilhamos abertamente os dados de inspeção – porque o desempenho da cabeça panorâmica depende da geometria que você não pode ver a olho nu.

Esse suporte em nível de aplicação é o motivo pelo qual os clientes de HVAC, eletrônicos e interiores automotivos escolhem a Nuote Metals para rebites de cabeça panela de alumínio.

Perguntas frequentes sobre rebites de cabeça panela de alumínio

Q1: Os rebites de cabeça panela de alumínio podem ser usados ​​com fibra de carbono ou painéis compostos?

R: Sim, mas com precauções importantes. A fibra de carbono é catódica em relação ao alumínio, o que significa que a corrosão galvânica atacará o alumínio se a umidade preencher a junta. Para aplicações internas e secas, o contato direto é geralmente aceitável. Para ambientes externos ou úmidos, você deve isolar o rebite de alumínio da fibra de carbono usando uma camada isolante de fibra de vidro ou náilon, ou escolher um revestimento de conversão de cromato (Alodine) no rebite. A cabeça panorâmica larga realmente ajuda aqui – ela distribui a força de fixação por uma área maior, reduzindo o risco de esmagamento ou delaminação do painel composto. A Nuote Metals pode fornecer rebites de cabeça panela de alumínio com acabamento cromato e aconselhar sobre métodos de isolamento para montagens compostas.

Q2: Qual é a diferença entre acabamentos de conversão anodizado e cromato para rebites de alumínio?

R: Ambos são acabamentos resistentes à corrosão, mas têm finalidades diferentes. A anodização cria uma espessa camada de óxido (5–25 μm) que é excelente para intempéries externas e cores decorativas. No entanto, o alumínio anodizado é eletricamente isolante – não conduz. O revestimento de conversão de cromato (Alodine) é muito mais fino (0,5–3μm) e permanece eletricamente condutor, tornando-o o acabamento preferido para aterramento e conexões elétricas. Para aplicações HVAC ou arquitetônicas onde a aparência e a resistência às intempéries são importantes, escolha anodizado. Para aterramento eletrônico ou elétrico, escolha cromato. A Nuote Metals oferece ambos os acabamentos e pode aconselhar com base na sua aplicação.

Q3: Como evito que os rebites de cabeça panela de alumínio se soltem com o tempo?

R: O afrouxamento nas juntas de alumínio vem de duas fontes: vibração e ciclagem térmica. Para maximizar a vida útil da junta: (1) Escolha sólida em vez de semi-tubular para melhor resistência à vibração. (2) Mantenha o tamanho correto do furo – d + 0,05 mm a d + 0,1 mm – para que a haste de alumínio preencha o furo completamente. (3) Use uma bigorna plana que corresponda ou exceda o diâmetro do cabeçote para garantir a formação adequada do cabeçote. (4) Para vibrações extremas, considere adicionar um adesivo trava-rosca ou mudar para rebites de alumínio de cabeça redonda, que oferecem maior resistência ao arrancamento. A Nuote Metals pode fornecer especificações de configuração e recomendações de bigorna para sua espessura específica de alumínio e projeto de junta.

Nuote Metals – Fixadores projetados, feitos para durar.
