Quando sua articulação se move, o peso ainda é importante

Algumas articulações são estáticas. Eles ficam em um painel, nunca vibram, nunca flexionam – e um rebite de cabeça chata funciona perfeitamente. Mas coloque a mesma junta no painel interno de uma aeronave, em um suporte automotivo ou na caixa de um gerador portátil e as regras mudam. A vibração afrouxa os fixadores. O impacto quebra cabeças. E cada grama extra de aço se multiplica por centenas de rebites.

Os rebites de cabeça redonda de alumínio da Nuote Metals são projetados exatamente para este cenário: juntas dinâmicas onde o peso é crítico, mas a confiabilidade não pode ser comprometida. A cabeça abaulada absorve choques e resiste ao afrouxamento da vibração. O corpo de alumínio reduz o peso em 65% em comparação com o aço. E a camada de óxido natural significa que nenhum revestimento é necessário para serviços internos.

Este não é um rebite de alumínio de uso geral. É um fecho moldado para movimento.

O problema de engenharia – a vibração mata os rebites padrão

Quando uma junta vibra, a força de fixação que a mantém unida diminui lentamente. A haste do rebite se alonga, a cabeça se solta e a junta falha – muitas vezes sem aviso visível. Os rebites de cabeça chata são especialmente vulneráveis ​​porque têm menos massa de material sobre a haste e nenhuma característica geométrica para resistir ao afrouxamento.

A geometria da cabeça redonda muda a física:

• Dome atua como um amortecedor– a energia de impacto se espalha pela superfície curva em vez de se concentrar na junção cabeça-haste.

• 25–30% mais massa de material sobre a haste em comparação com a cabeça chata– maior resistência ao arrancamento.

• Intertravamento mecânico– quando ajustado corretamente, o cabeçote abaulado cria uma trava que resiste ao afrouxamento por vibração.

• Menor concentração de estresse –o perfil curvo evita os cantos agudos onde as rachaduras iniciam.

Dados de campo:Em testes de vibração (10–2.000 Hz, 10g), nossos rebites de cabeça redonda de alumínio mantêm a força de fixação 2,5 vezes maior que os equivalentes de cabeça plana da mesma liga e diâmetro.

Especificações Técnicas

Fabricado de acordo com os equivalentes DIN 660 e DIN 124. Tamanhos personalizados disponíveis.

Ligas para juntas dinâmicas:

5052:Melhor resistência à corrosão e vida à fadiga. Ideal para equipamentos vibratórios marítimos e externos.

6061-T6:Maior resistência (310 MPa). Melhor para suportes estruturais e automotivos.

1100:Mais dúctil. Ideal para aplicações que exigem máxima conformabilidade.

Cabeça redonda de alumínio vs. cabeça plana de alumínio vs. cabeça redonda de aço

Esta não é uma comparação genérica de materiais. É específico para articulações dinâmicas e sensíveis ao peso.

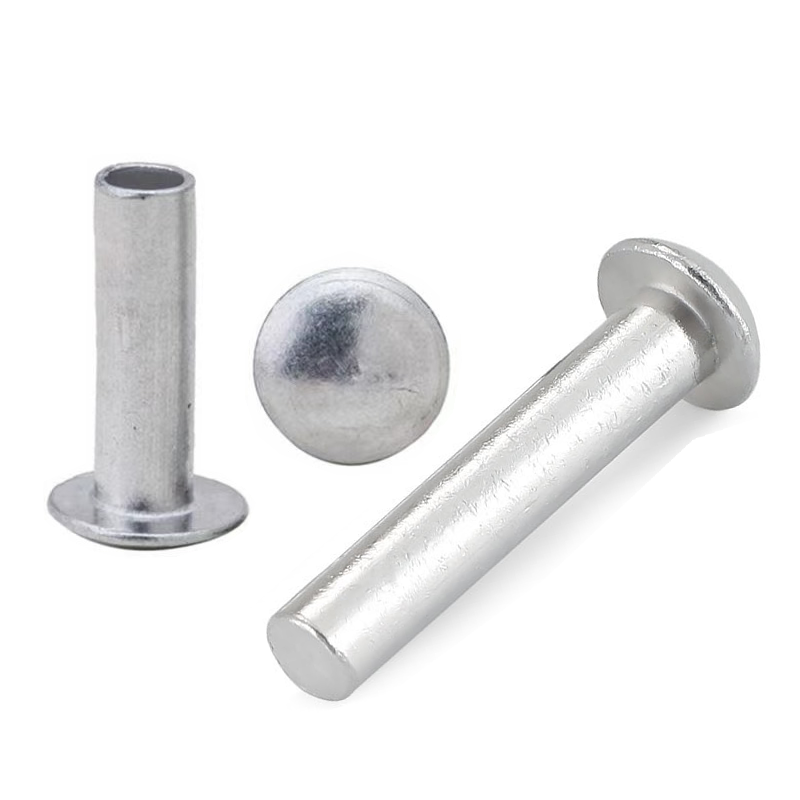

Rebites de cabeça redonda de alumínio: Melhor para montagens vibratórias onde o peso é importante – interiores de aeronaves, suportes automotivos, equipamentos portáteis. A cúpula absorve choques; o alumínio reduz o peso em 65%.

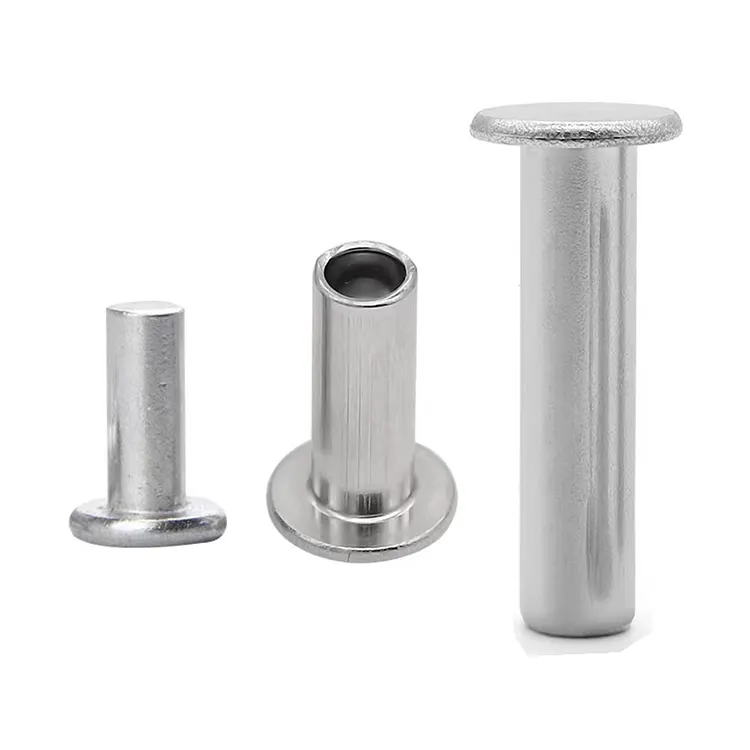

Rebites de cabeça plana de alumínio: Melhor para montagens estáticas e discretas – gabinetes eletrônicos, sinalização, painéis HVAC. Perfil mais baixo, mas menor resistência à vibração.

Rebites de cabeça redonda de aço:Melhor para máxima resistência e resistência ao choque onde o peso não é uma preocupação – maquinaria pesada, componentes ferroviários, aço estrutural.

O fator decisivo:Se a junta se mover e você se preocupa com o peso, escolha a cabeça redonda de alumínio. Se ele se mover, mas o peso for irrelevante, escolha o aço. Se não se mover, escolha a cabeça chata.

Sólido vs. Semi-Tubular – Uma Escolha Específica para Vibração

Para juntas vibratórias, a escolha entre sólidas e semi-tubulares afeta a confiabilidade a longo prazo.

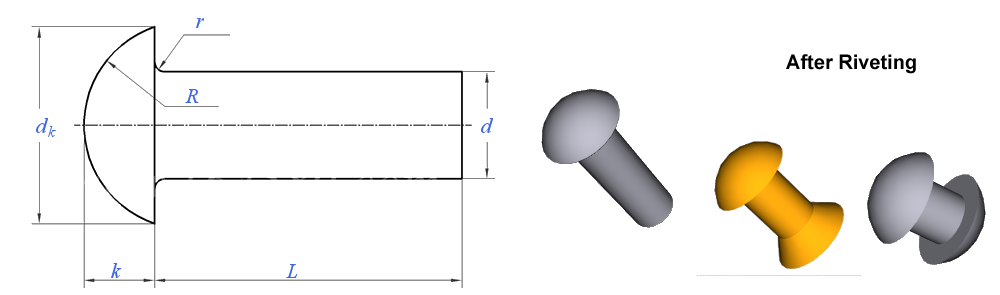

Rebites de alumínio sólidocrie um cabeçote completo e forte que resista melhor ao afrouxamento sob vibração constante. A haste totalmente preenchida proporciona máxima resistência à tração e um intertravamento mecânico mais consistente. Eles são a melhor escolha para juntas dinâmicas críticas – suportes automotivos, acessórios internos de aeronaves e montagens de equipamentos.

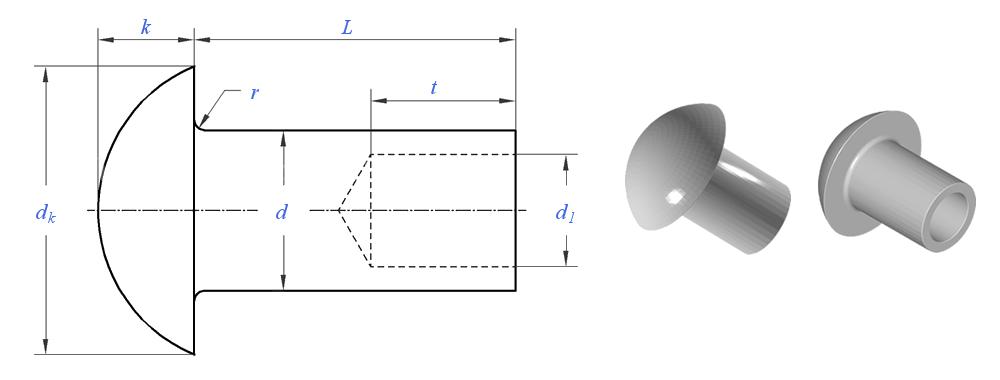

Rebites semi-tubulares de alumíniosão ajustados com 50–60% menos força e são mais rápidos nas linhas de produção. No entanto, a ponta enrolada cria uma cabeça ligeiramente mais fina, que oferece um pouco menos resistência ao afrouxamento da vibração a longo prazo. Eles são adequados para aplicações dinâmicas de serviços mais leves – eletrônicos portáteis, gabinetes leves e suportes de baixo estresse.

Nossa recomendação:Para qualquer junta que sofra vibração constante ou choque periódico, escolha sólida. O pequeno custo extra é justificado pela vida útil significativamente mais longa da junta. Para montagens leves ou de alto volume onde a vibração é suave, o semi-tubular é aceitável.

Corrosão Galvânica – O Risco Oculto em Juntas Dinâmicas de Alumínio

A vibração e a umidade juntas aceleram a corrosão galvânica. Quando o alumínio entra em contato com aço, cobre ou latão em um ambiente úmido ou úmido, o alumínio se torna o ânodo e sofre corrosão – geralmente na interface da junta, onde é mais difícil de detectar. A vibração piora a situação ao expor repetidamente o alumínio novo ao eletrólito.

Como prevenir a corrosão galvânica em juntas dinâmicas de alumínio:

• Isolar com uma barreira– use uma arruela de náilon, fita isolante ou acabamento anodizado entre alumínio e metais diferentes.

• Escolha o acabamento certo– o revestimento anodizado ou de conversão de cromato reduz o potencial galvânico. Para uso externo ou marítimo, o 5052 anodizado é a melhor escolha.

• Evite contato direto com cobre– o cobre é especialmente agressivo com o alumínio em ambientes úmidos. Se você precisar unir o alumínio ao cobre, use uma arruela de transição bimetálica.

• Selar a junta– um cordão de selante ao redor da cabeça do rebite evita a entrada de umidade.

A Nuote Metals pode fornecer rebites de alumínio anodizado ou com acabamento cromado e aconselhar sobre o melhor método de isolamento para sua combinação específica de materiais.

Como a Nuote Metals Engineers rebita para cargas dinâmicas

O alumínio é mais macio que o aço e endurece de maneira diferente. Formar uma cabeça redonda que sobreviva à vibração requer mais do que ferramentas padrão.

Ferramentas projetadas para fluxo de alumínio:

Cabeças redondas em alumínio são propensas a rachar na junção cabeça-haste se o raio do filete for muito agudo. Usamos um raio mínimo de 0,5×d e polimos nossas matrizes para remover microarranhões. A conformação progressiva em vários estágios – três a quatro cursos – permite que o alumínio flua gradualmente sem endurecer.

Testes de vibração que realizamos:

Cada lote é testado para:

Fadiga por vibração:Varredura de 10–2.000 Hz por 8 horas, medindo a retenção de carga do grampo.

Impacto da queda de peso:Peso de 2kg a partir de 300mm, verificando deformações ou rachaduras no cabeçote.

Inspeção de filete de cabeça e haste:Ampliação de 20x para verificar a integridade do raio.

Por que isso é importante:Um rebite de cabeça redonda de alumínio que racha sob vibração causa falha em toda a montagem. Nosso controle de processo garante que cada rebite absorva o choque em vez de transferi-lo para a junta.

Essa engenharia específica de aplicação é a razão pela qual os fabricantes de equipamentos aeroespaciais, automotivos e portáteis escolhem a Nuote Metals para rebites de cabeça redonda de alumínio.

Perguntas frequentes

Q1: Os rebites de cabeça redonda de alumínio podem ser usados ​​em interiores aeroespaciais?

R: Sim – e são uma escolha comum para componentes internos não estruturais. Os interiores das aeronaves exigem fixadores leves, não magnéticos e resistentes à vibração. Nossos rebites 6061-T6 oferecem resistência à tração de até 310 MPa, o que é suficiente para estruturas de assentos, suportes de compartimentos superiores e fixações de painéis. Para juntas estruturais críticas, as especificações aeroespaciais normalmente exigem ligas específicas e certificações além dos graus comerciais padrão – a Nuote Metals pode fornecer certificados de materiais e relatórios de teste, mas recomendamos confirmar com sua autoridade de engenharia se nossos graus padrão atendem aos seus requisitos de aeronavegabilidade.

Q2: Em uma montagem vibratória, devo escolher rebites de cabeça redonda de alumínio ou rebites de cabeça plana de alumínio?

R: Escolha cabeça redonda para conjuntos vibratórios. A cabeça abaulada tem mais massa de material sobre a haste, o que aumenta a resistência ao arrancamento em 25–30% em comparação com a cabeça plana. Mais importante ainda, o formato da cúpula absorve a energia de choque e impacto em vez de transferi-la para a junta. Em testes de vibração, os rebites de cabeça redonda mantêm a força de fixação por muito mais tempo. Os rebites de cabeça chata são melhores para aplicações estáticas e de baixo perfil, onde o travamento é uma preocupação. Se sua montagem se mover, vibrar ou sofrer choques periódicos, a Nuote Metals recomenda rebites de cabeça redonda de alumínio - e para máxima resistência à vibração, escolha sólidos em vez de semi-tubulares.

Q3: Como evito a corrosão galvânica ao usar rebites de alumínio com peças de aço ou cobre?

R: A corrosão galvânica ocorre quando o alumínio entra em contato com um metal mais nobre (aço, cobre, latão) na presença de um eletrólito como a água. A vibração piora a situação ao expor repetidamente o alumínio novo. Para evitar isso: (1) Use uma camada de barreira – uma arruela de náilon, fita isolante ou revestimento protetor. (2) Escolha acabamentos de conversão anodizados ou cromados. (3) Evite conexões diretas de alumínio com cobre ao ar livre, a menos que estejam isoladas. Para ambientes internos e secos, o contato direto geralmente é aceitável. A Nuote Metals pode fornecer rebites de cabeça redonda de alumínio anodizado e aconselhar sobre o melhor método de isolamento para sua combinação de materiais e ambiente específicos.
