Rebites de cabeça chata de cobre

Entre os materiais de fixação, o cobre é único. Oferece a mais alta condutividade de qualquer metal de engenharia comum, resiste à corrosão sem revestimento e desenvolve uma pátina quente valorizada por arquitetos e artesãos. Quando combinado com um perfil de cabeça plana, você obtém um fixador que desaparece na superfície ao mesmo tempo que proporciona desempenho elétrico e estrutural.

Na Nuote Metals, fabricamosrebites de cabeça chata de cobrehá mais de 20 anos – para aplicações que vão desde barramentos de alta tensão até artigos de couro costurados à mão. Trata-se de cobre sólido de alta pureza (C11000 ou C10200), e não um substituto revestido.

Por que cobre – e por que cabeça chata?

Cobre como material:

• Condutividade:58 MS/m (C11000) – perdendo apenas para a prata. O padrão para barramentos, terminais de transformadores e aterramento.
• Resistência à corrosão:Forma uma pátina protetora – sem ferrugem, sem corrosão.
• Não provoca faíscas:Seguro em ambientes explosivos.
• Estética:Aquece com o tempo – especificado para fachadas de edifícios e detalhes interiores.

Cabeça chata como perfil:

• Perfil mais baixo– apenas 0,2×–0,3× o diâmetro da haste.
• Não é necessário escareador– preparação simples do furo, sem ferramentas especiais.
• Sem problemas– a parte superior lisa não prende fios, mangueiras ou roupas.
• Fácil de esconder– tinta, laca ou pátina tornam-no invisível.

Cabeça plana vs. escareada:Se você não deseja usinar furos cônicos – e a maioria das aplicações de cobre envolve chapas finas onde o escareamento enfraquece a junta – a cabeça chata proporciona uma aparência nivelada sem o custo e a remoção de material.

Experiência em fabricação – O que diferencia a Nuote Metals

Não compramos apenas fio de cobre e o dirigimos. Nosso processo é adaptado ao comportamento único do cobre – mais macio e mais endurecido que o aço.

Matéria-prima:

• C11000 (ETP)– 99,9% cobre, 58 MS/m – para uso elétrico geral e marítimo.
• C10200 (OFHC)– 99,99% de cobre, zero oxigênio – para aplicações eletrônicas críticas e criogênicas.

Ferramentas e conformação:

• Ferramentas de cabeçote frio com raios de filete maiores e superfícies polidas para acomodar o fluxo de cobre.
• Formação em vários estágios para diâmetros acima de 8 mm – reduz o endurecimento e mantém uma estrutura de grão consistente.

Controle de qualidade específico do cobre:

• Teste de condutividade:Cada bobina verificada – garantimos ≥58 MS/m.
• Inspeção de microestrutura:Verifica o tamanho do grão – grãos grossos levam à falha precoce por fadiga.
• Geometria da cabeça:Medição óptica com ampliação de 10x – uma variação de altura de 0,05 mm é visível.

Capacidade:

• Diâmetro:1,5 mm – 12 mm (maior mediante solicitação)
• Comprimento:3mm – 40mm sólido, 4mm – 60mm semi-tubular
• Produção anual:Mais de 500 toneladas de rebites de cobre
• Acabamento interno:Estanhagem, prateação, niquelagem, polimento, lacagem

Este controle de processo– da bobina ao rebite acabado – é a razão pela qual os OEMs da Europa, América do Norte e Oriente Médio confiam na Nuote Metals.

Dados Técnicos – Visão geral dos rebites de cabeça chata de cobre

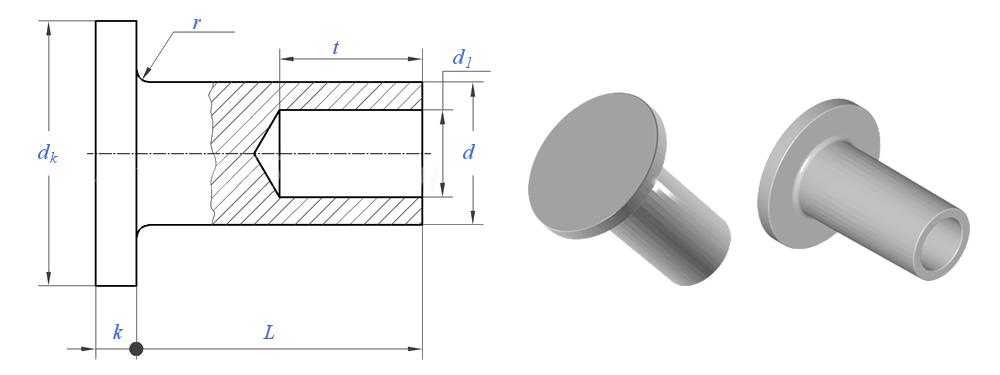

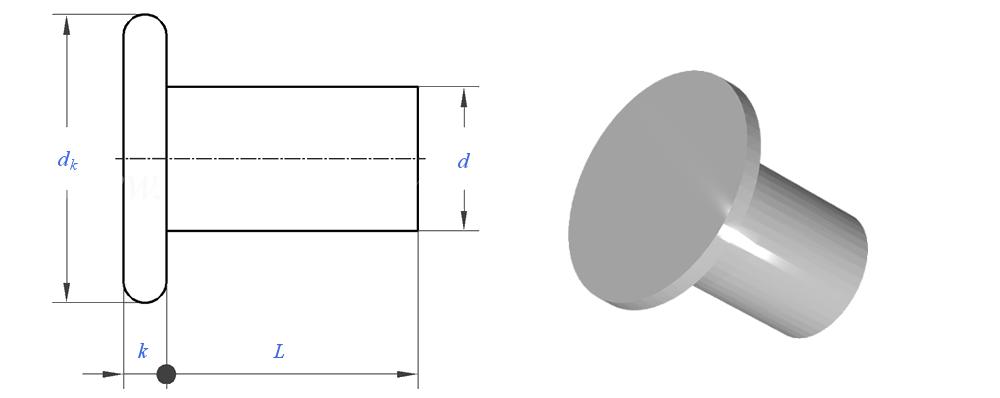

Sólido vs. Semi-Tubular – A compensação específica do cobre

A suavidade do cobre significa: Sólido oferece resistência máxima; cortes semitubulares definem a força quase pela metade e aceleram a produção – ideal para linhas automatizadas.

Opções de acabamento para rebites de cabeça chata de cobre

Nossa recomendação:Para conexões elétricas, escolha estanhado ou prateado. Para a marinha, escolha natural – o revestimento pode introduzir problemas galvânicos com acessórios de bronze.

Instalação – Considerações Específicas do Cobre

Tamanho do furo:d + 0,05 mm a d + 0,1 mm – mais apertado que o aço. O cobre flui e preenche o buraco; furos soltos reduzem a transferência de carga.

Força de configuração:40–60% da força do rebite de aço. Força excessiva achata a cabeça além da especificação.

Bigorna:Use uma bigorna plana e polida – os riscos são transferidos diretamente para a superfície de cobre macio.

Alcance de aderência:L – 1,0×d a L – 0,6×d (sólido) ou L – 1,2×d a L – 0,8×d (semitubular).

Para conexões elétricas:Limpe as superfícies com álcool isopropílico antes de endurecer. Filmes de óxido aumentam a resistência de contato – use estanhado ou prateado para conexões acima de 10A.

Perguntas frequentes sobre rebites de cabeça chata de cobre

Q1: Posso usar rebites de cabeça chata de cobre para aplicações de aterramento?

R: Sim – e estão entre as melhores escolhas. A alta condutividade do cobre (≥58 MS/m) garante caminhos de baixa impedância para a terra. Para barramentos de aterramento, recomendamos rebites de cabeça plana de cobre maciço com acabamento estanhado ou prateado – o revestimento evita a formação de óxido nas superfícies de contato, mantendo uma resistência consistente ao longo de décadas. Nossos rebites são usados ​​em sistemas de aterramento para torres de telecomunicações, data centers e subestações industriais em toda a Europa e Ásia. Podemos fornecer relatórios de teste de condutividade conforme ASTM B193 mediante solicitação.

Q2: Qual é a diferença entre o cobre C11000 e C10200 – qual devo escolher?

R: A principal diferença é o conteúdo de oxigênio. C11000 (ETP) contém aproximadamente 0,04% de oxigênio – o cobre elétrico mais comum, oferecendo condutividade de 58 MS/m e boa conformabilidade. Adequado para 90% das aplicações. O C10200 (OFHC) é isento de oxigênio (99,99% de cobre) e possui maior ductilidade – resiste à fragilização quando exposto a atmosferas redutoras ou altas temperaturas. Escolha OFHC para: (a) operações de soldagem ou brasagem, (b) temperaturas criogênicas ou (c) eletrônicos críticos onde a fragilização por hidrogênio é uma preocupação. Para uso elétrico geral, marítimo ou decorativo, o C11000 é perfeitamente adequado e mais econômico. A Nuote Metals estoca ambos e pode aconselhar com base em sua aplicação.

Q3: Os rebites de cabeça chata de cobre funcionam com folhas de alumínio – e haverá corrosão galvânica?

R: O cobre e o alumínio são galvanicamente diferentes – na presença de um eletrólito (água, especialmente água salgada), eles sofrerão corrosão. Não conecte rebites de cobre diretamente ao alumínio em ambientes externos ou úmidos, a menos que estejam separados por um isolador. Para aplicações internas secas (eletrônicos, barramentos), o contato direto é aceitável – sem eletrólito para causar corrosão. Se você precisar fixar alumínio com rebites de cobre em ambientes externos, considere: (a) revestimento protetor sobre a junta, (b) usar cobre estanhado (o estanho reduz o potencial galvânico) ou (c) mudar para rebites de alumínio. A Nuote Metals fornece ambos – podemos ajudá-lo a escolher o melhor material para sua combinação de materiais e ambiente.
