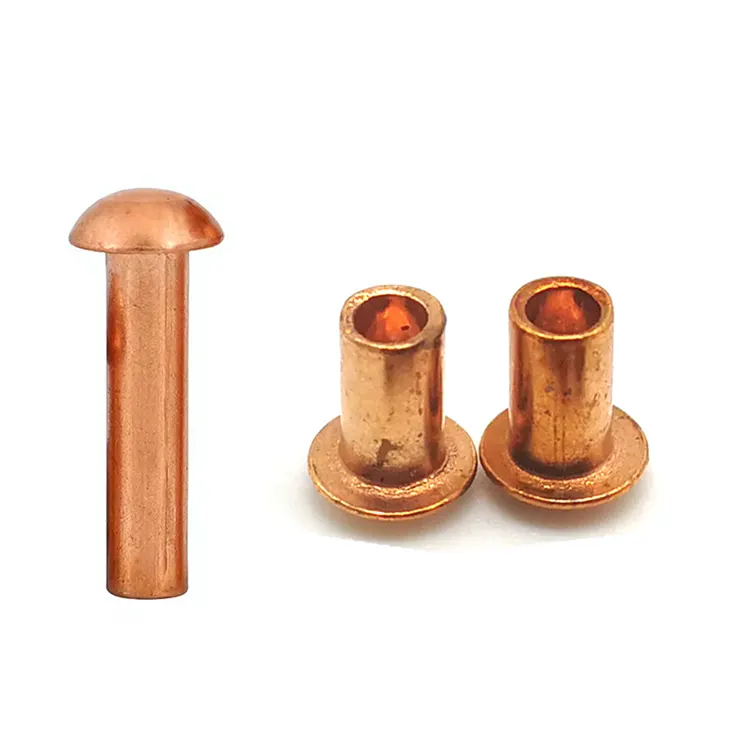

Rebites de cabeça cilíndrica de cobre – ampla área de contato sem a altura de uma cabeça redonda

Folhas finas de cobre são implacáveis. Aplique muita carga pontual e o material formará covinhas. Use uma cabeça muito pequena e o orifício se alongará sob vibração. Use uma cabeça muito alta e ela prenderá a fiação ou se recusará a ficar nivelada em um gabinete apertado.

Rebites de cabeça panela de cobreda Nuote Metals resolve esse problema de três vias. A cabeça panela é mais larga do que uma cabeça redonda (1,8×–2,0× o diâmetro da haste), mas mais baixa em altura (0,5×–0,6×). Essa geometria distribui a força de fixação sobre um anel de cobre mais largo, reduzindo a tensão na borda do furo e mantendo um perfil baixo para montagens densas.

Este não é um rebite de uso geral. É um fixador moldado especificamente para materiais macios, finos e condutores.

Por que a geometria Pan Head funciona melhor em cobre fino

A baixa resistência ao escoamento do cobre (70–100 MPa) significa que ele se deforma facilmente. Uma cabeça redonda padrão concentra a força diretamente sob a cúpula, que pode comprimir chapas finas até 0,5 mm. Uma cabeça chata tem uma área de apoio menor, portanto a mesma força cria uma pressão mais alta na borda do furo.

A cabeça panorâmica altera a distribuição:

Para um rebite de 4 mm em folha de cobre de 1 mm, uma cabeça panela contata aproximadamente 60% mais área de superfície do que uma cabeça chata. Essa diferença geralmente é suficiente para eliminar totalmente as ondulações - sem adicionar uma arruela separada.

Especificações Técnicas

Fabricado de acordo com as dimensões DIN 603 e ISO 1051. Diâmetros de cabeçote personalizados disponíveis para aplicações de bitola fina.

Classes de materiais:

C11000 (ETP):99,9% de cobre, 0,04% de oxigênio. Uso elétrico geral, decorativo e de chapas finas.

C10200 (OFHC):99,99% de cobre, sem oxigênio. Eletrônica crítica e aplicações criogênicas.

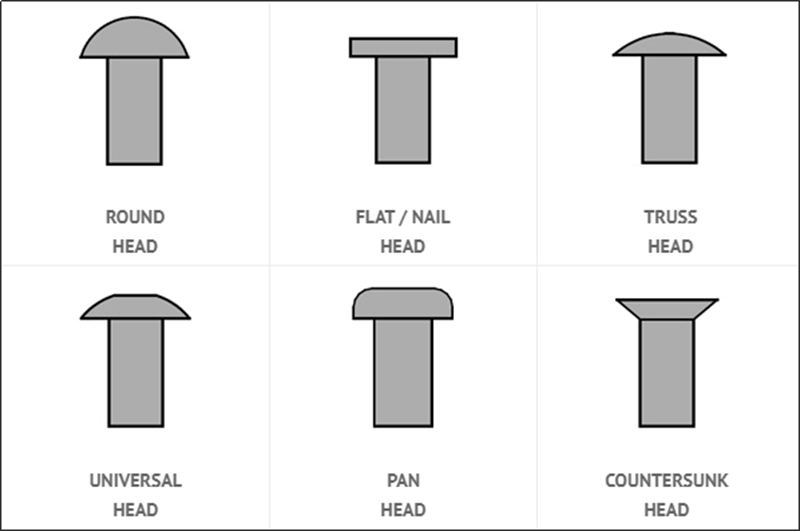

Quando escolher Pan Head em vez de plano ou redondo – somente para cobre

Esta não é uma comparação genérica de cabeça. É específico para a suavidade e condutividade do cobre.

Escolha a cabeça panorâmicaao fixar chapas de cobre com menos de 2 mm de espessura, quando você precisa de um perfil baixo, mas não tolera ondulações, ou quando a junta requer resistência moderada à vibração sem a altura de uma cabeça redonda.

Escolha cabeça chataquando a superfície deve estar quase nivelada e o cobre é espesso o suficiente (≥2 mm) para resistir à deformação sem um anel de rolamento largo.

Escolha Cabeça Redondaquando a junta enfrenta vibração ou impacto constante – motores, geradores, motores marítimos – e a cúpula mais alta é aceitável.

Um erro comum:Usando uma cabeça chata em cobre de 0,8 mm porque parece discreta. A pequena área de apoio geralmente forma covinhas na chapa, afrouxando a junta com o tempo. A cabeça panorâmica custa o mesmo, mas evita essa falha.

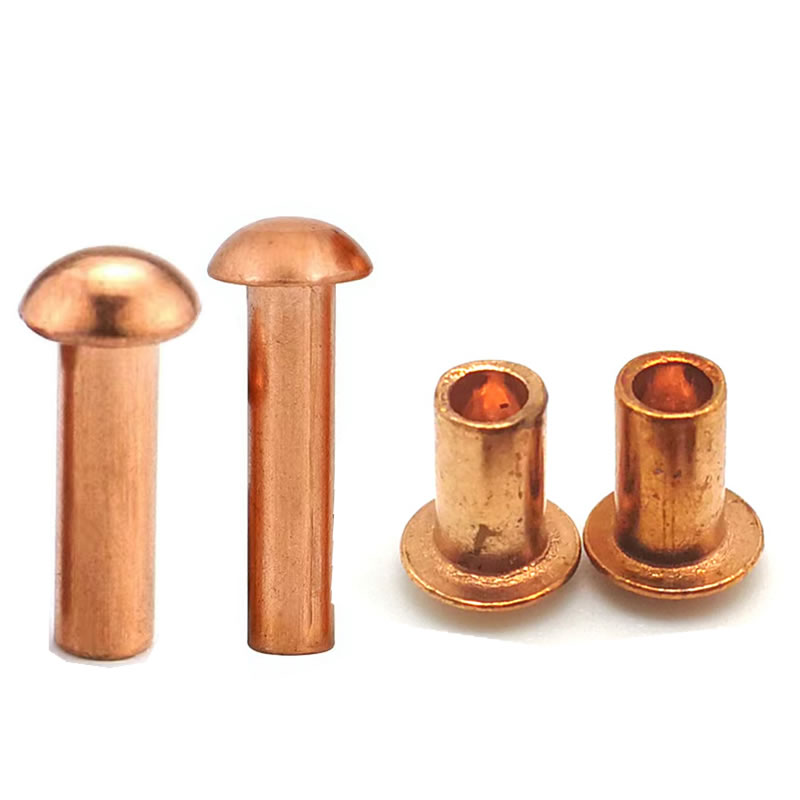

Sólido ou Semi-Tubular? Uma resposta específica para cobre

Para folhas finas de cobre, a força de ajuste é tão importante quanto o formato da cabeça. Os rebites semi-tubulares de cabeça panela requerem 50-60% menos força do que os sólidos, o que reduz diretamente o risco de deformação da chapa durante a instalação.

• Semi-tubularé a melhor escolha para chapas de cobre com menos de 1,5 mm, gabinetes eletrônicos delicados e linhas automatizadas de alto volume. A ponta enrolada aperta suavemente sem comprimir o cobre.

• Sólidoé preferido para placas de cobre mais espessas (≥2 mm), juntas de suporte de carga ou onde é necessária resistência máxima ao cisalhamento.

A Nuote Metals pode fornecer qualquer configuração com a mesma geometria da cabeça panorâmica. Para a maioria das aplicações de cobre fino, recomendamos o semi-tubular.

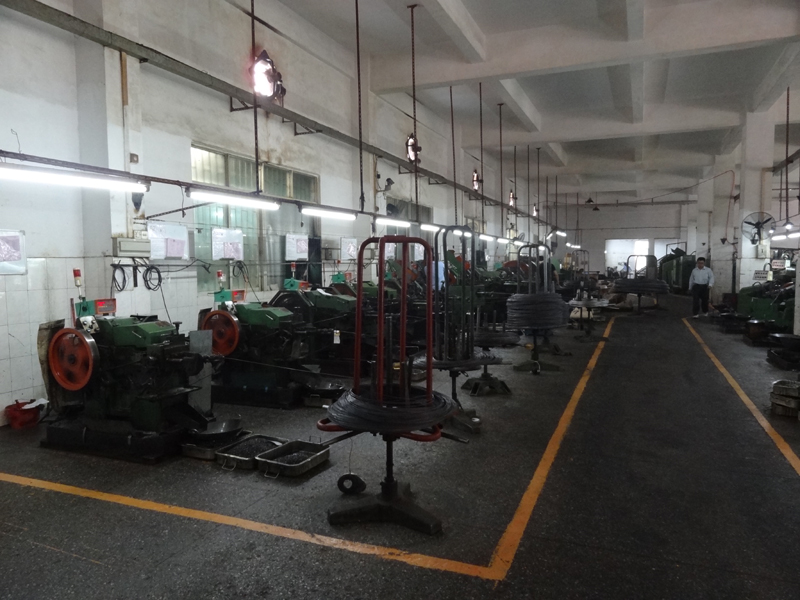

Como a Nuote Metals suporta montagem de cobre fino

Os rebites de cobre com cabeça panela falham por dois motivos: rachaduras durante a formação da cabeça ou ondulações durante a instalação. Abordamos ambos antes do envio do seu pedido.

Ferramentas projetadas para fluxo de cobre:

As cabeças Pan têm uma cúpula larga e rasa. No cobre, esse formato tende a rachar na junção cabeça-haste se o raio do filete for muito agudo. Nossas matrizes usam um raio mínimo de 0,5×d e são polidas para remover microarranhões. Também executamos a conformação em vários estágios – três a cinco golpes – para permitir que o cobre flua gradualmente, em vez de forçá-lo de uma só vez.

Amostragem de pré-produção para chapas finas:

Envie-nos sua espessura de cobre e método de configuração esperado. Produziremos um pequeno lote e o testaremos em seu material de folha real - não em um cupom padrão. Você recebe um relatório de configuração com força recomendada, tipo de bigorna e fotos do cabeçote instalado. Isso elimina tentativa e erro em sua linha.

Inspeção óptica em 10x:

Cada lote é verificado quanto ao diâmetro, altura e concentricidade da cabeça. Uma variação de 0,05 mm na altura da cabeça é visível em uma superfície de cobre polido – nós a rejeitamos antes que ela chegue até você.

Acabamento interno:

Estanhado, prateado, niquelado, polido ou lacado. Para painéis decorativos finos de cobre, podemos combinar o acabamento da superfície para minimizar o contraste visual.

Rastreabilidade:

Certificados ASTM B152 e relatórios de condutividade acompanham cada remessa. Compartilhamos abertamente os dados de inspeção – porque o desempenho da cabeça panorâmica depende da geometria que você não pode ver a olho nu.

Esse suporte em nível de aplicação é o motivo pelo qual os clientes de eletrônica, HVAC e arquitetura escolhem a Nuote Metals para rebites de cabeça panela de cobre.

Perguntas frequentes

Q1: Os rebites de cabeça panela de cobre podem ser usados ​​em folhas de cobre mais finas que 1 mm sem causar ondulações?

R: Sim, desde que você use a força de ajuste correta e um corpo semitubular. A ampla área de apoio da cabeça panela distribui a pressão de fixação sobre um anel maior, reduzindo a tensão na chapa fina. Para cobre abaixo de 1 mm, recomendamos: (a) rebites semi-tubulares para reduzir a força de ajuste em 50–60%, (b) uma bigorna plana que corresponda ou exceda o diâmetro da cabeça e (c) força controlada – nunca use ajustes de rebite de aço. Na Nuote Metals, podemos fornecer um lote de amostra de pré-produção e testá-lo na espessura exata do cobre antes de você se comprometer com um pedido completo.

Q2: Os rebites de cabeça cilíndrica de cobre oxidarão ou mancharão em aplicações arquitetônicas externas?

R: O cobre forma naturalmente uma pátina quando exposto ao ar e à umidade - primeiro marrom, depois verde ao longo dos anos. Esta pátina protege e não enfraquece o rebite. Se você deseja manter um acabamento de cobre brilhante, escolha rebites de cabeça panela laqueados. Se preferir o aspecto de pátina envelhecida, escolha natural ou polido sem laca. Para ambientes costeiros ou de alta poluição, a pátina forma-se mais rapidamente, mas permanece estável. A Nuote Metals fornece acabamentos lacados e naturais; também podemos fornecer opções estanhadas ou niqueladas se você quiser um contraste prateado com painéis de cobre.

Q3: Os rebites de cabeça cilíndrica de cobre são adequados para aterramento elétrico em gabinetes eletrônicos?

R: Sim, para gabinetes estacionários. Os rebites de cabeça panela de cobre oferecem a mesma alta condutividade que outros estilos de cabeça de cobre (≥58 MS/m para C11000). A cabeça larga fornece uma área de contato estável para tiras de aterramento ou montagens de PCB. No entanto, para gabinetes que sofrem vibração – como componentes eletrônicos montados em veículos ou gabinetes de controle industriais próximos a motores – recomendamos rebites de cobre de cabeça redonda. A cúpula mais profunda resiste melhor ao afrouxamento da vibração. Para gabinetes estáticos, a cabeça panela é uma escolha excelente: perfil baixo, amplo contato e compatível com acabamentos estanhados ou prateados para evitar acúmulo de óxido na interface de aterramento.
