Rebites DIN 7340

Nuote Metals é um fabricante com sede na China deRebites DIN 7340, produzindo variantes de formato A (cabeça plana) e formato B (cabeça redonda). Com mais de 10 anos de experiência na produção de rebites tubulares, entendemos a precisão dimensional que esta norma exige. Disponível em aço carbono, aço inoxidável, latão, cobre e alumínio, com diâmetros de 1mm a 10mm. Certificado ISO 9001. Amostras grátis disponíveis. Contate-nos hoje.

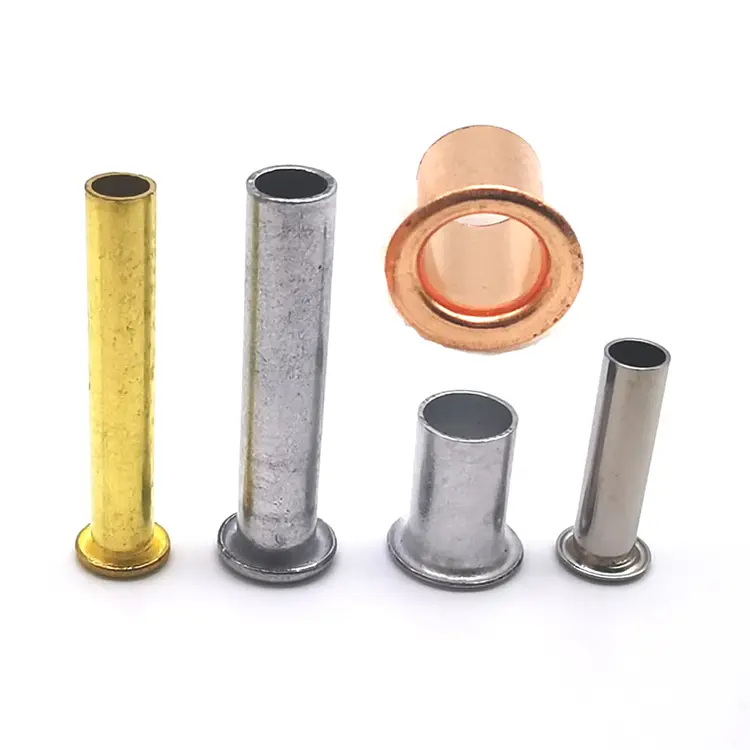

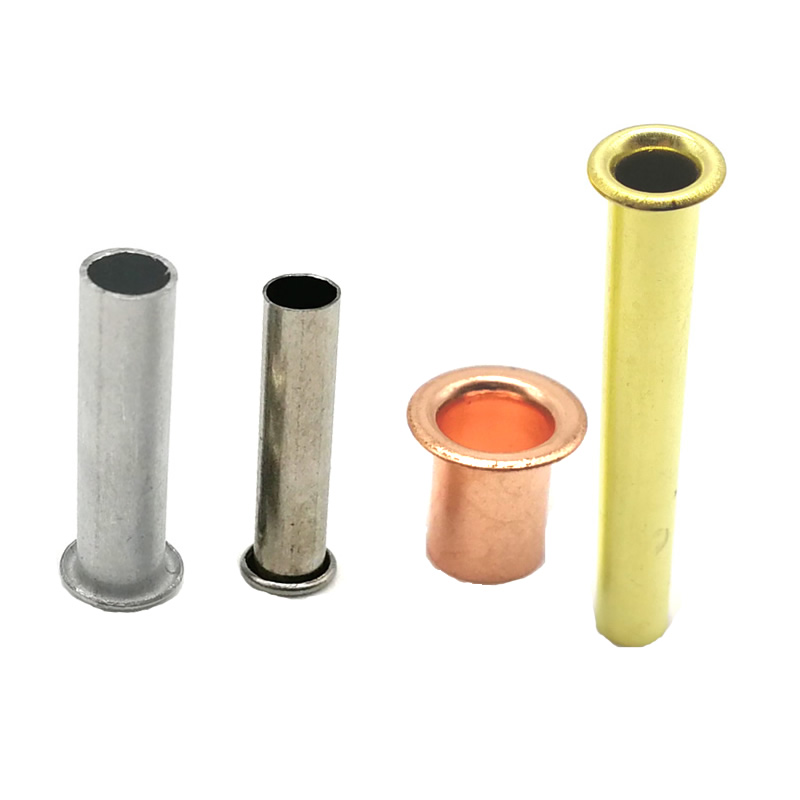

O que são rebites DIN 7340?

Eles são rebites tubulares (ocos) fabricados cortando comprimentos de tubos de metal e formando uma cabeça em uma das extremidades. Ao contrário dos rebites ocos estampados profundamente, que possuem um contorno interno cônico, os rebites tubulares DIN 7340 possuem um contorno interno e externo cilíndrico – uma distinção importante que afeta o modo como eles se ajustam e funcionam na montagem.

A norma, mantida pelo Comitê Alemão de Padrões de Fixadores (FMV), especifica dimensões, massas e condições técnicas de entrega para dois formatos distintos de cabeça:

A versão atual éRUÍDO 7340:2011-03,que substitui a edição de 1993.

Como ler uma designação de rebite DIN 7340

A designação completa do rebite DIN 7340 segue um formato específico que codifica todas as dimensões críticas. Aqui está um exemplo do padrão:

RN A 3 × 0,3 × 20 DIN 7340 Cu

Esta convenção de nomenclatura garante que cada rebite DIN 7340 seja totalmente especificado e rastreável de acordo com o padrão.

Materiais e acabamentos para eles

Os rebites DIN 7340 podem ser fabricados em diversos materiais. A Nuote Metals oferece as seguintes opções:

Acabamentos padrão:Zincado, niquelado, passivado, lacado, antigo, liso.

A DIN 7340 não limita os materiais a essas opções – o padrão acomoda aço, aço inoxidável, cobre, latão e alumínio.

Faixa Dimensional – O que a DIN 7340 cobre

A norma cobre rebites DIN 7340 com diâmetros nominais de 1mm a 10mm. A espessura e o comprimento da parede são especificados por aplicação.

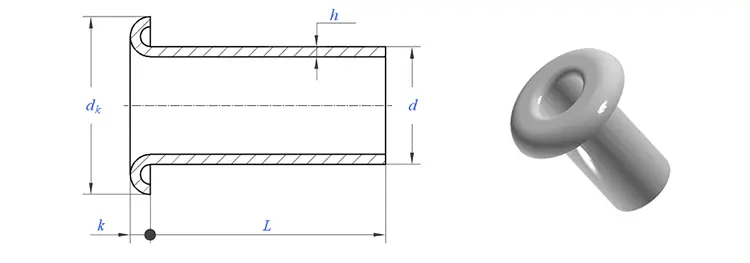

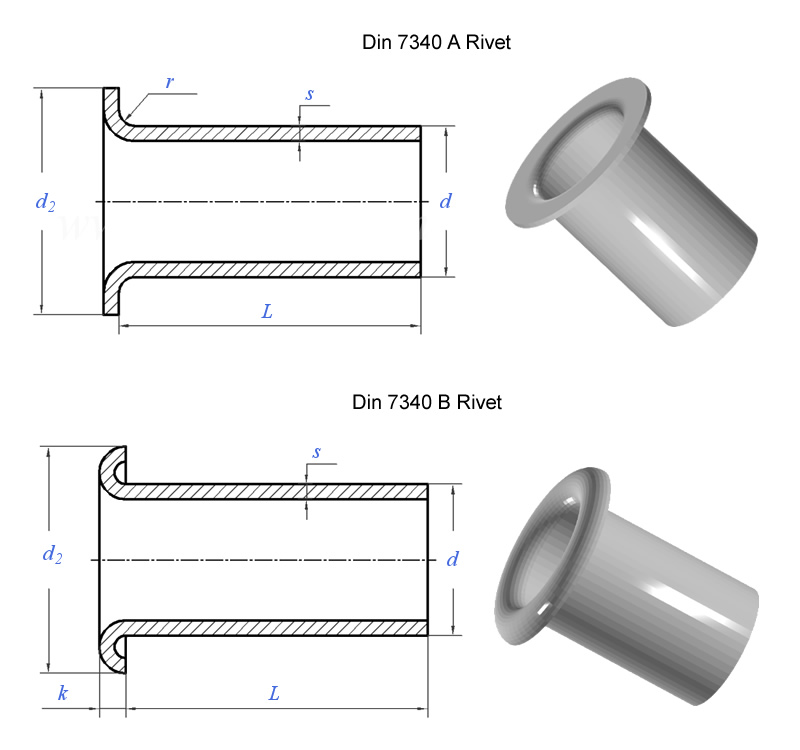

Forma A (cabeça chata) – Dimensões típicas

Forma B (cabeça redonda) – Dimensões típicas

Comprimentos personalizados e espessuras de parede estão disponíveis mediante solicitação.A Nuote Metals pode produzir rebites DIN 7340 de acordo com suas especificações exatas.

DIN 7340 vs. rebites ocos repuxados – a diferença

Esta distinção é importante. Um rebite DIN 7340 é cortado do tubo – os contornos interno e externo são cilíndricos. Um rebite oco estampado profundamente (geralmente chamado de ilhó) começa como uma chapa metálica e é progressivamente moldado, resultando em um contorno interno cônico.

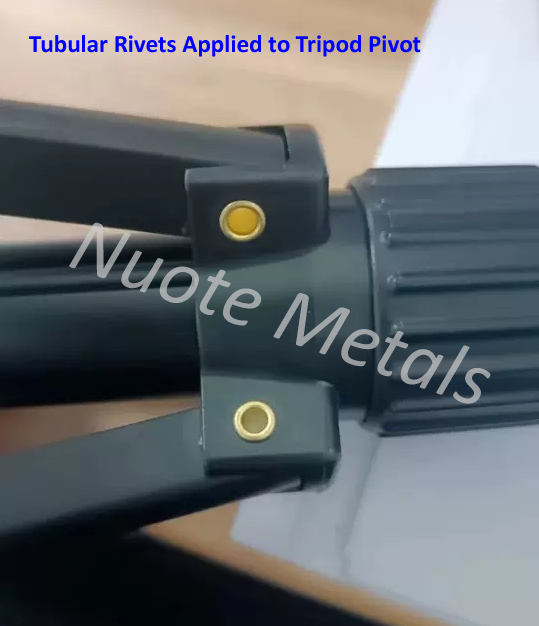

Se a sua aplicação requer um diâmetro interno uniforme – para fiação, amarração ou pivôs precisos – os rebites DIN 7340 são a escolha certa.

Uma aplicação real – suporte de montagem de eletrônicos de plástico

Um fabricante de produtos eletrônicos de consumo precisava montar um suporte de plástico em um chassi de metal dentro de um dispositivo doméstico inteligente. O suporte de plástico segurava uma placa de circuito e precisava ser fixado permanentemente sem quebrar o plástico ou adicionar peso desnecessário. A equipe de engenharia especificou rebites DIN 7340 para esta montagem – Formato A (cabeça chata), alumínio, 3mm de diâmetro, 0,3mm de espessura de parede, 6mm de comprimento.

A cabeça chata era crítica – o suporte tinha folga limitada e uma cabeça redonda teria interferido no posicionamento da placa. O material de alumínio manteve a montagem geral leve, o que foi importante para o dispositivo portátil. E o design tubular é ajustado com força mínima, evitando rachaduras por tensão no plástico.

Fornecemos 5052 rebites de alumínio DIN 7340 - eixo de 3,0 mm, cabeça plana de 4,5 mm, espessura de parede de 0,3 mm, comprimento de 6,0 mm, acabamento liso. O contorno interno cilíndrico manteve uma espessura de parede consistente para um alargamento confiável. A cabeça achatada estava perfeitamente posicionada dentro do espaço apertado. O cliente testou 1.000 rebites em 500 suportes. Após ciclagem térmica e testes de vibração, zero falhas. Agora eles encomendam nossos rebites tubulares em lotes de 200.000 peças anualmente.

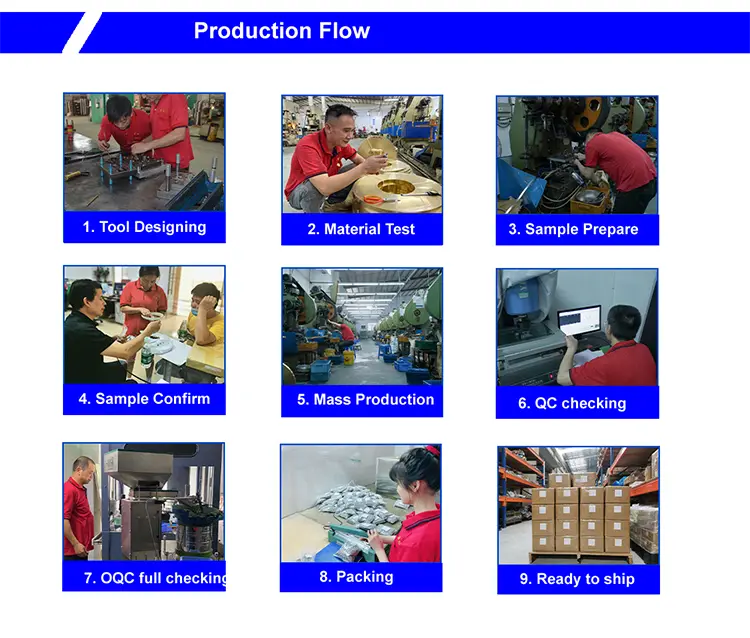

Como os fabricamos – Corte de tubos + Cabeçalho

Os rebites DIN 7340 são fabricados a partir de tubos - cortados no comprimento certo com uma cabeça formada em uma das extremidades. Este é o método especificado pela norma.

1. Aquisição de estoque de tubos– Estoque de tubos certificados de fábricas aprovadas – aço, inoxidável, latão, cobre ou alumínio. Cada lote vem com um certificado de teste do moinho e um número de aquecimento.

2. Inspeção de entrada– O material do tubo foi verificado quanto ao diâmetro externo (±0,02 mm), espessura da parede e composição do material. O espectrômetro confirma a nota. O material fora das especificações é rejeitado.

3. Corte de tubo –O tubo é cortado no comprimento exato da peça bruta. Cada peça bruta torna-se um rebite DIN 7340.

4. Título– A peça bruta do tubo cortado é colocada em uma prensa de cabeçalho. Uma matriz de metal duro forma a cabeça – Formato A (plano) ou Formato B (redondo) – em uma extremidade. As matrizes polidas evitam marcas na superfície.

5. Corte– O flash ao redor da borda da cabeça é removido.

6. Caindo– As micro-rebarbas são eliminadas.

7. Chapeamento ou Revestimento –Aplicado conforme necessário.

8. Inspeção Final –Classificação 100% óptica. Amostra AQL verificada manualmente.

Prazo de entrega da amostra:Padrão de 5–7 dias; ferramentas personalizadas: 15–20 dias.

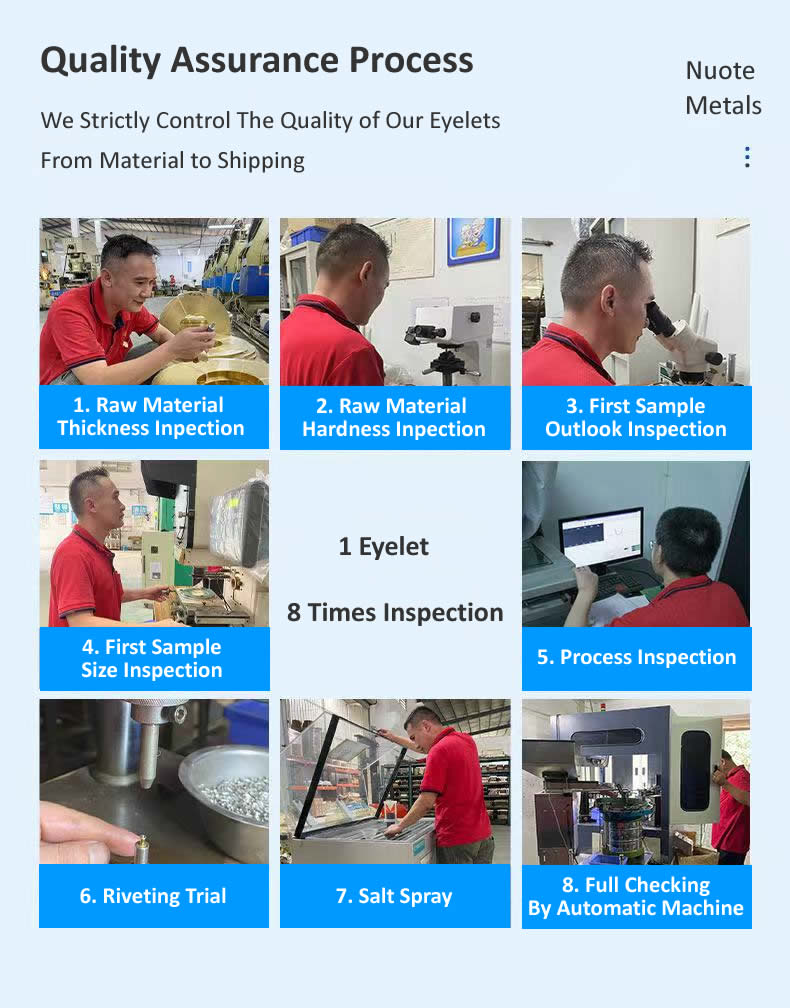

Um rebite, oito verificações – Como garantimos a conformidade com a norma DIN 7340

Cada lote de rebites DIN 7340 passa por oito portões de qualidade:

Verificação do diâmetro da matéria-prima– Micrômetro laser (±0,02mm). Qualquer bobina fora da faixa será rejeitada.

Verificação da composição da matéria-prima– Verificação de grau do espectrômetro.

Verificação da aparência do primeiro artigo– Primeiros 10 rebites inspecionados sob ampliação quanto a rachaduras, rebarbas, defeitos.

Verificação dimensional do primeiro artigo– Diâmetro interno, diâmetro externo, diâmetro da cabeça, altura da cabeça, espessura da parede e comprimento verificados no comparador óptico de acordo com as especificações DIN 7340.

Verificações em processo– 5 rebites a cada 500 peças. Qualquer desvio interrompe a imprensa.

Configuração de teste (queima de teste)– A cada 2.000 peças, coloque 3 rebites no material de amostra. Clinch inspecionado quanto a simetria e rachaduras.

Teste de névoa salina (se necessário)– Teste ASTM B117. Certificado emitido com lote.

Inspeção final de saída– Classificação 100% óptica. Amostra AQL verificada manualmente. Documentação completa emitida.

O que nossos clientes dizem – Feedback real

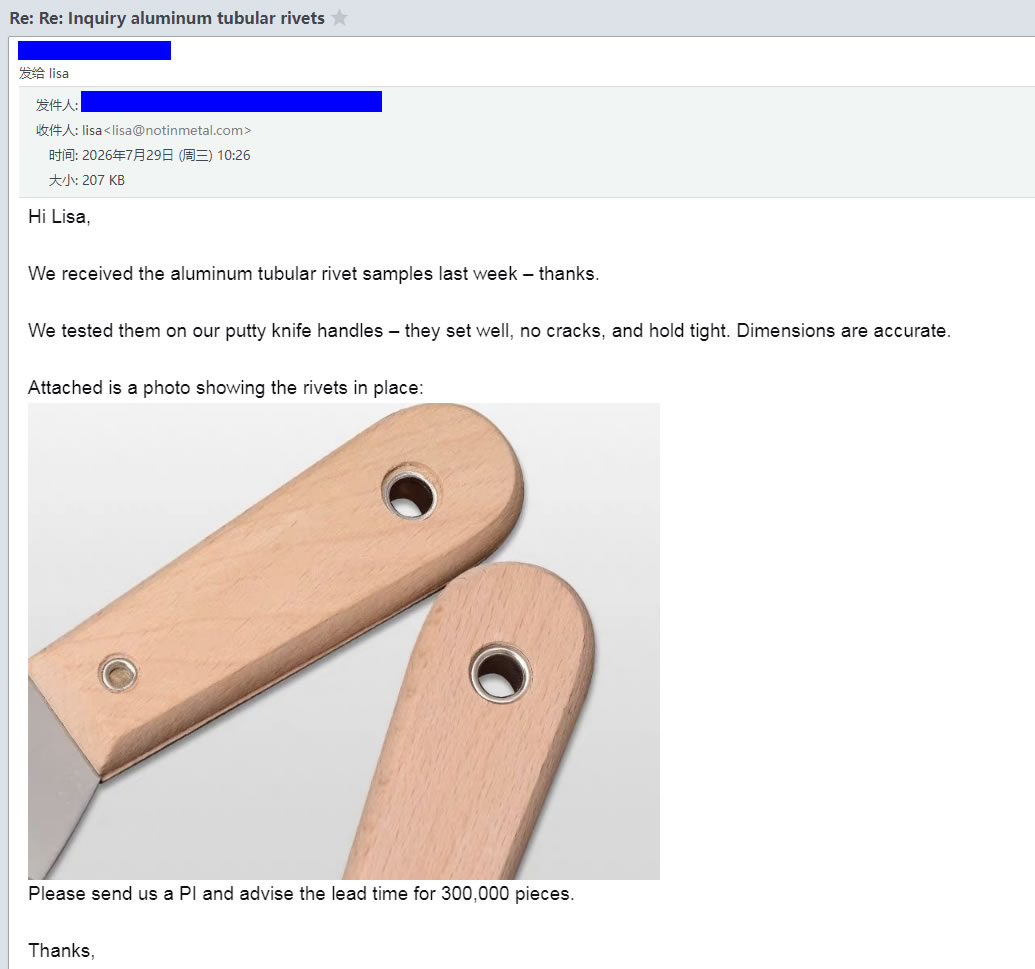

Deixamos que nossos clientes falem por nós. As imagens acima mostram feedback real de fabricantes que usaram nossos rebites DIN 7340 em suas linhas de produção – desde fabricantes de eletrônicos até fornecedores automotivos e fabricantes de móveis.

Eles voltam para nós pelos mesmos motivos:

• Conformidade padrão– Cada rebite atende aos requisitos dimensionais DIN 7340
• Furo cilíndrico consistente– Diâmetro interno uniforme para montagem confiável
• Ajuste preciso– Correspondente às especificações do desenho
• Entrega confiável– As amostras são enviadas em 5 a 7 dias, produção dentro do cronograma

Três perguntas que respondemos com frequência

P: "Posso obter amostras antes de solicitar quantidades de produção?"

R: Sim – oferecemos amostras para todos os nossos produtos. Para especificações padrão existentes, as amostras são fornecidas gratuitamente – você paga apenas o custo de envio. Para tamanhos personalizados ou ferramentas personalizadas, a disponibilidade da amostra e o prazo de entrega dependem dos requisitos específicos. Entre em contato com nossa equipe de vendas com seu desenho ou especificação, e eles aconselharão sobre o custo da amostra e o prazo de entrega.

P: "Qual é a diferença entre os rebites DIN 7340 Forma A e Forma B?"

R: A forma A tem uma cabeça plana – uma cabeça de perfil baixo que fica quase nivelada com a superfície. É ideal para montagens com folga limitada, onde uma cabeça saliente interferiria no encaixe das peças. O formato B tem uma cabeça redonda – uma cabeça mais alta e abaulada que fornece resistência máxima à cabeça e é a escolha mais comum para montagens de uso geral. Ambos os tipos são totalmente especificados pela DIN 7340.

P: "Como especifico corretamente um rebite DIN 7340 no meu desenho?"

R: Use o formato de designação padrão: RN [Forma] [d₁] × [s] × [l] DIN 7340 [Material] - onde d₁ é o diâmetro nominal do eixo, s é a espessura da parede e l é o comprimento nominal. Por exemplo: RN A 4 × 0,4 × 12 DIN 7340 Cu especifica um rebite de cobre, formato A (cabeça plana), 4 mm de diâmetro, 0,4 mm de espessura de parede e 12 mm de comprimento. Se você não tiver certeza sobre qualquer dimensão, envie-nos a espessura da pilha de montagem – recomendaremos a especificação correta.
