Rebites de cabeça chata

Os rebites de cabeça chata ficam mais baixos do que qualquer outro estilo de cabeça de rebite não escareada. Para um rebite de 5 mm, a cabeça plana sobressai apenas 0,8–1,2 mm acima da superfície – suficientemente baixa para limpar mecanismos deslizantes, permitir componentes empilhados e evitar que o tecido fique preso. E, ao contrário das cabeças escareadas, as cabeças planas não requerem preparação especial do furo – apenas um furo reto.

Plano vs. Redondo – Uma comparação lado a lado

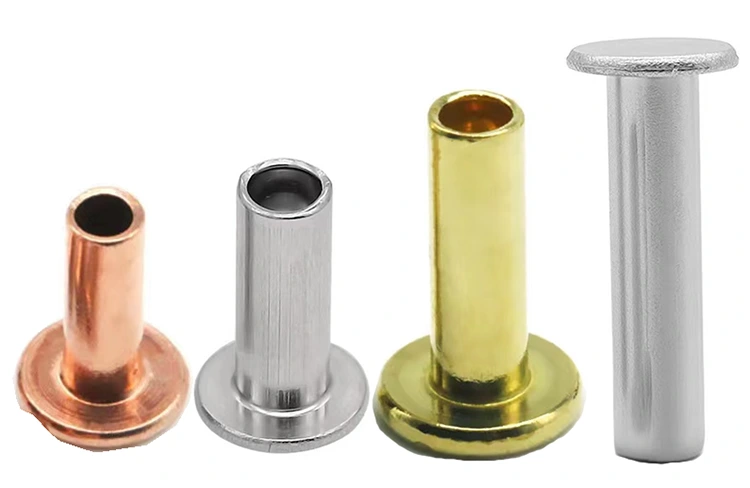

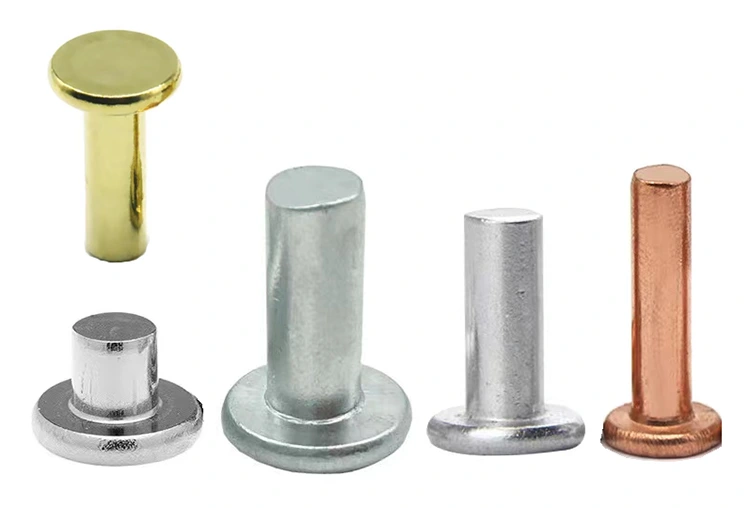

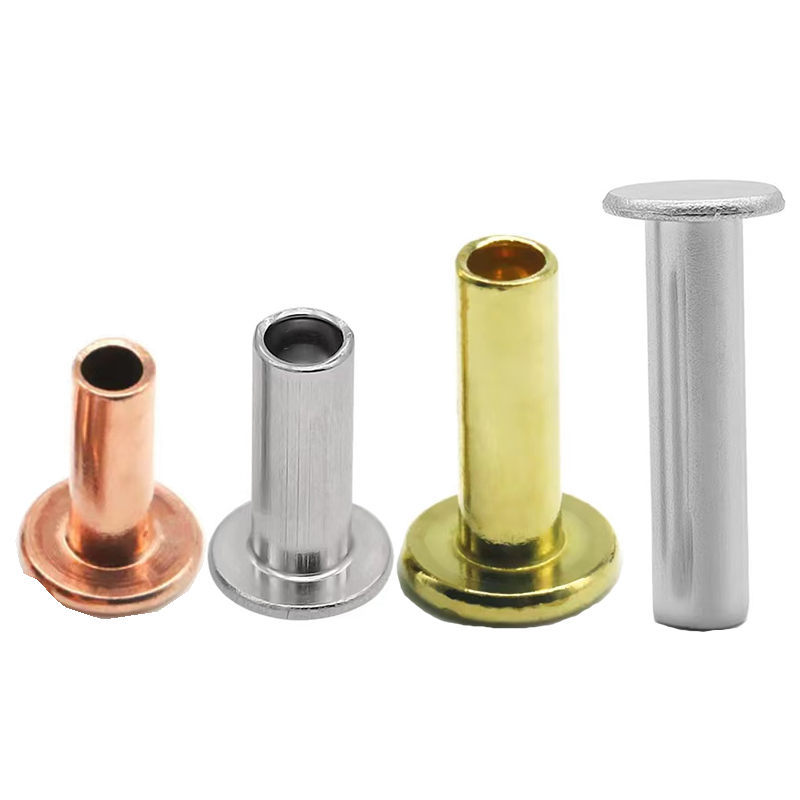

O que fazemos – três designs, vários materiais

Materiais disponíveis:Aço com baixo teor de carbono, aço inoxidável (304/316), latão (C2680), cobre (C11000), alumínio (5052/5056)

Acabamentos:Zincado, óxido preto, passivado, lacado, niquelado, envelhecido, anodizado, liso – dependendo do material.

Aplicação Real – Mecanismo de Apoio de Braço para Cadeira de Escritório

Um fabricante de cadeiras de escritório ergonômicas estava usando rebites de cabeça redonda para montar o mecanismo de ajuste de altura do apoio de braço. As cabeças redondas projetavam-se 2,8 mm acima da superfície – apenas o suficiente para prenderem-se à roupa do utilizador durante o ajuste. Os clientes reclamaram de mangas rasgadas e apoios de braços arranhados. O cliente precisava de um rebite com a mesma resistência, mas com perfil mais baixo.

A Nuote Metals forneceu rebites semitubulares de cabeça plana de aço zincado – haste de 4,0 mm, cabeça plana de 8,0 mm, comprimento de cano de 10,0 mm. A cabeça chata ficava apenas 0,9 mm acima da superfície – baixa o suficiente para limpar a roupa e evitar que ficasse presa. A cavidade semitubular reduziu a força de ajuste em 60%, evitando danos ao alojamento plástico do apoio de braço. O revestimento de zinco forneceu proteção contra corrosão para durabilidade a longo prazo.

O cliente testou os rebites em 500 cadeiras. Após 10.000 ciclos de ajuste, sem travamentos nem afrouxamentos. Eles agora encomendam rebites de cabeça chata em lotes de 200.000 peças anualmente.

Opções Padrão – Tamanhos, Materiais, Acabamentos

Diâmetros da haste:1,5 – 8,0 mm

Materiais: Aço, aço inoxidável (304/316), latão, cobre, alumínio

Projeto: Sólido, semi-tubular ou tubular completo

Terminar: Dependente do material (zinco, passivado, lacado, níquel, anodizado, etc.)

Comprimentos: Personalizado de acordo com a espessura da pilha de material

Tolerâncias: Haste ±0,05mm, cabeça ±0,15mm, comprimento ±0,15mm. Dimensões personalizadas disponíveis. Nenhuma taxa de ferramental para tamanhos padrão.

Como construímos rebites de cabeça chata – formação de precisão para um ajuste nivelado

Cabeças planas são mais difíceis de formar do que cabeças redondas. O metal quer enrugar na transição brusca da haste para a cabeça. Nosso processo de cold-heading evita isso.

A sequência:

• Trefilagem – Material trefilado no diâmetro exato da haste (±0,02 mm)
• Corte – Cortado no comprimento da peça bruta
• Primeiro golpe – Espaço em branco quadrado e centralizado
• Segundo golpe (pré-formação) – A matriz inicia o formato da cabeça plana com um raio de canto controlado
• Terceiro golpe (cunhagem) – A matriz plana compacta a cabeça até a espessura final, garantindo planicidade dentro de ±0,05mm
• Quarto golpe (semi-tubular ou tubular completo) – O punção cria a cavidade (ou omitido para sólido)
• Corte – Flash removido
• Tumbling – Micro-rebarbas eliminadas
• Chapeamento ou revestimento – Aplicado conforme especificado

Porque é que as nossas cabeças planas têm melhor aspecto: A fase de cunhagem não é opcional – está integrada no processo. Cada cabeça chata é verificada quanto ao nivelamento – não apenas ao diâmetro.

Verificações de qualidade – O que verificamos, por que é importante

Nosso processo:verificação do fio de entrada → inspeção do primeiro artigo (10 peças, todas as dimensões verificadas) → verificações em processo (5 peças a cada 500) → teste de configuração (a cada 2.000 peças) → classificação 100% óptica → amostra manual AQL.

Cada remessa inclui: certificado de material, relatório dimensional e Certificado de Conformidade.

Onde são usados ​​rebites de cabeça chata

• Mobiliário de escritório e doméstico – Apoios de braços, mecanismos deslizantes, cadeiras empilháveis, gavetas
• Automotivo – Acabamento interno, conjuntos de painéis, componentes de assentos
• Equipamento médico – Superfícies críticas em termos de higiene, prevenção de enroscamento nas luvas, componentes deslizantes
• Gabinetes eletrônicos – Conjuntos de chassi, tampas e invólucros com espaço apertado
• Bagagem – Trilhos para alças, mecanismos deslizantes, ferragens com acabamento nivelado
• Equipamentos industriais – Painéis de controle, proteções de máquinas, proteções deslizantes
• Aeroespacial – Painéis interiores, componentes de assentos, conjuntos de acabamento

Construído para produção – e apoiado por documentação

Trabalhamos com fabricantes na América do Norte, Europa e Ásia – desde marcas de móveis a fornecedores de dispositivos médicos e fabricantes automotivos.

Cada remessa inclui:

• Certificado de teste de moinho – Composição química e propriedades de tração
• Relatório de inspeção dimensional – Valores reais medidos do lote
• Certificado de galvanização ou passivação – Verificação de espessura (se aplicável)
• Certificado de Conformidade – Assinado, rastreável em lote

Certificado para: ISO 9001:2015, RoHS, REACH

Três perguntas que respondemos com frequência

Q1: Qual é a diferença entre um rebite de cabeça chata e um rebite de cabeça escareada?

R: Uma cabeça plana fica ligeiramente acima da superfície (0,8–1,2 mm para uma haste de 5 mm) com um perfil de lados retos. Requer apenas um furo reto – nenhuma preparação especial. Uma cabeça escareada fica completamente nivelada ou abaixo da superfície, mas requer um furo cônico pré-perfurado. Escolha cabeça chata para aplicações de baixo perfil onde velocidade e custo são importantes; escolha escareado para aplicações que exigem protrusão de zero absoluto.

Q2: Os rebites de cabeça chata podem ser usados ​​em aplicações deslizantes sem travar?

R: Sim. Com uma saliência de 0,8–1,2 mm para uma haste de 5 mm, a cabeça plana é baixa o suficiente para passar pela maioria das superfícies deslizantes. Para a cadeira de escritório acima, a altura da cabeça de 0,9 mm liberou completamente o mecanismo do apoio de braço. Se a sua folga for menor que 0,8 mm, recomendamos mudar para rebites escareados.

Q3: Qual projeto devo escolher – sólido, semi-tubular ou totalmente tubular?

R: Semi-tubular é a escolha padrão para a maioria das aplicações – 80–90% da resistência sólida a 25–30% da força de ajuste. Escolha sólido quando precisar de resistência máxima para montagens estruturais e de suporte de carga. Escolha tubular completo quando estiver trabalhando com materiais macios ou precisar de força mínima de ajuste. Todos os três designs estão disponíveis com o mesmo perfil de cabeça chata.
