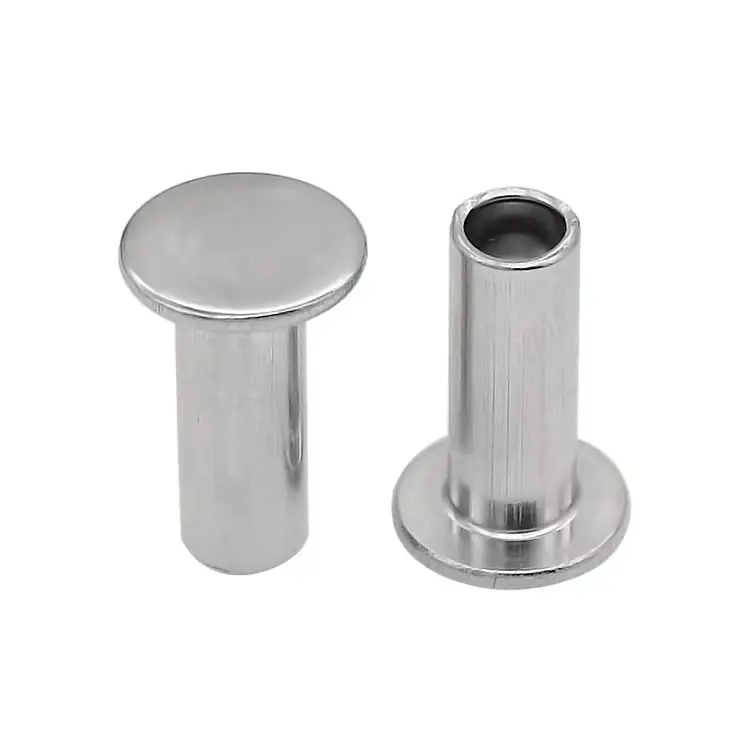

Rebites Semi Tubulares de Cabeça Chata

Cada estilo de cabeça de rebite foi projetado para resolver um problema específico.

• Cabeça redonda– força máxima, visível, tradicional
• Ocabeça val– decorativo, ligeiramente elevado
• Cabeça de treliça– ampla superfície de apoio para materiais macios
• Cabeça escareada– protrusão zero (requer furo cônico)
• Cabeça chata– fica mais baixo do que qualquer cabeça não escareada

Os rebites semitubulares de cabeça chata existem por um motivo: folga. Quando uma cabeça saliente causa problemas (raspagem, emperramento, interferência de empilhamento ou simplesmente um design que exige uma superfície limpa), a cabeça plana é a solução.

Os números contam a história:

Essa diferença de 1,2 mm pode não parecer muito, mas num mecanismo deslizante, numa montagem empilhada ou numa caixa com espaço limitado, 1,2 mm é a diferença entre uma peça que funciona e uma peça que falha.

É por isso que existe a cabeça chata. Não se trata de força. Não se trata de aparência. Trata-se de fazer as coisas se encaixarem.

Cinco materiais – Escolha o que se adapta à sua montagem

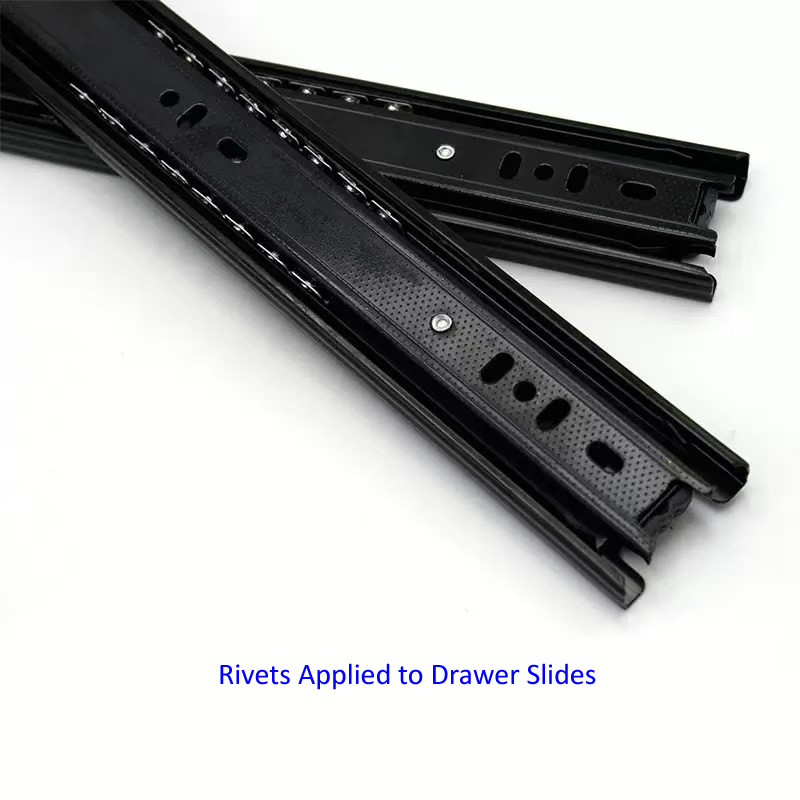

Uma aplicação – Slides de gaveta

Um fabricante de armários estava usando rebites de cabeça redonda para montar corrediças de gaveta. As cabeças redondas projetavam-se 2,5 mm acima da superfície deslizante - apenas o suficiente para se prenderem na moldura da gaveta durante a abertura e o fechamento. Os clientes reclamaram de gavetas presas e acabamentos arranhados.

A Nuote Metals forneceu rebites semitubulares de cabeça chata – haste de 4,0 mm, cabeça chata de 8,0 mm, comprimento de cano de 8,0 mm, aço zincado. A cabeça chata ficava apenas 0,9 mm acima da superfície – baixa o suficiente para passar pela moldura da gaveta. A cavidade semi-oca reduziu a força de ajuste, evitando a distorção do material fino da lâmina.

Desde então, o fabricante de gabinetes usou mais de 600.000 rebites semitubulares de cabeça chata sem nenhuma reclamação de folga.

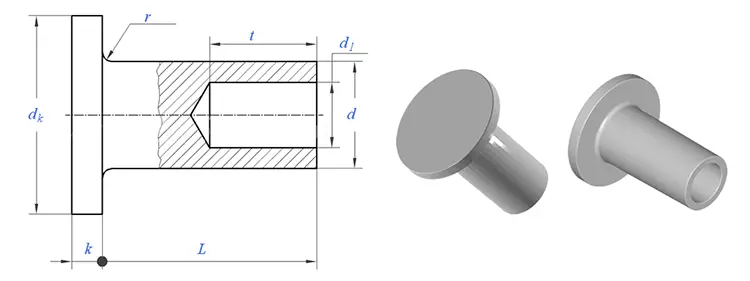

Tamanhos disponíveis – Diâmetros de haste padrão

Tamanhos personalizados são bem-vindos para nos enviar o desenho.

Como construímos rebites

Cabeças planas são mais difíceis de formar do que cabeças redondas. O metal quer enrugar na transição brusca da haste para a cabeça. Nosso processo evita isso.

Nossa sequência de cabeça fria:

• Trefilagem – Matéria-prima trefilada no diâmetro exato da haste (±0,02 mm)
• Corte – Cortado no comprimento da peça bruta
• Primeiro golpe – O espaço em branco é quadrado e centralizado
• Segundo golpe (pré-formação) – A matriz inicia o formato da cabeça plana com um raio de canto controlado
• Terceiro golpe (cunhagem) – A matriz plana compacta a cabeça até a espessura final, garantindo planicidade perfeita
• Quarto golpe (extrusão da cavidade) – O punção cria a cavidade semi-oca a 45–55% de profundidade
• Corte – Flash removido
• Tumbling – Micro-rebarbas eliminadas
• Chapeamento ou revestimento – Aplicado conforme especificado

O que verificamos:

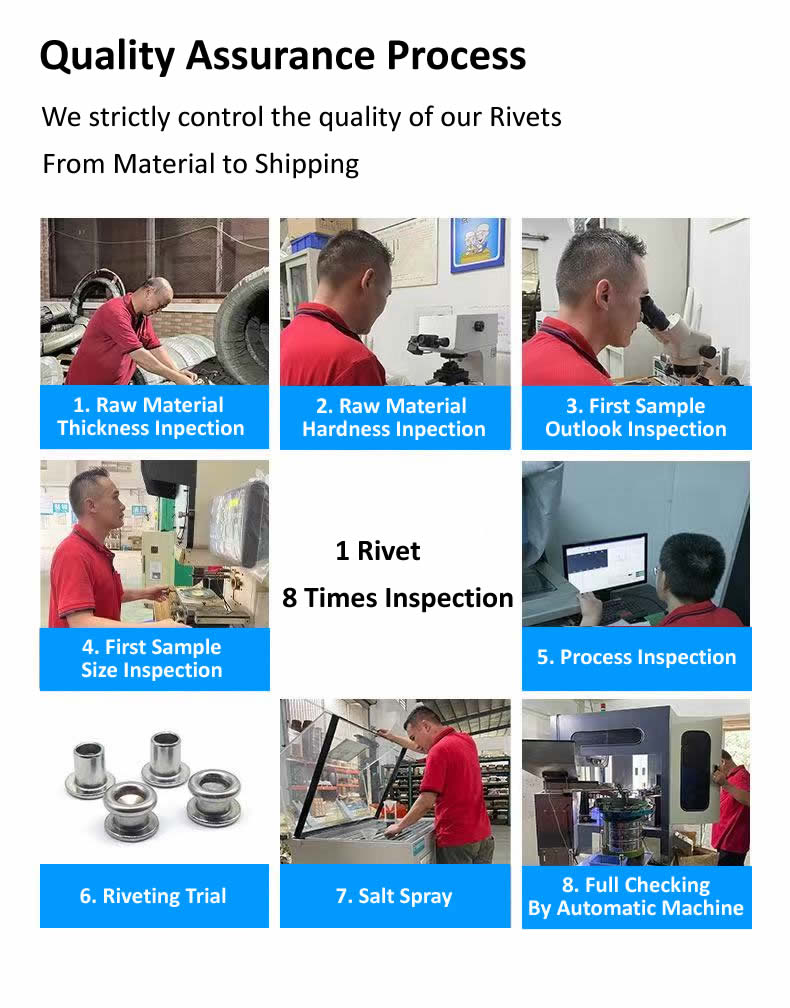

Um Rebite, Oito Verificações – Garantia de Qualidade

• Verificação do diâmetro da matéria-prima – Micrômetro a laser, ±0,02 mm
• Verificação da dureza da matéria-prima – testador Rockwell
• Verificação da aparência do primeiro artigo – ampliação de 20× para rachaduras, rugas, rebarbas
• Verificação dimensional do primeiro artigo – Verificação do comparador óptico
• Verificações em processo – 5 rebites a cada 500 peças
• Configuração de teste – A cada 2.000 peças, colocadas em material de amostra
• Teste de névoa salina (se necessário) – ASTM B117
• Inspeção final de saída – Classificação óptica + verificação manual AQL

Onde são usados ​​rebites semi-tubulares de cabeça chata

• Corrediças de gaveta – montagens de baixo perfil onde o espaço livre é crítico
• Interiores aeroespaciais – Conjuntos de painéis, componentes de assentos
• Gabinetes eletrônicos – Conjuntos de chassi com espaço apertado
• Móveis – Mecanismos deslizantes, superfícies niveladas
• Automotivo – Acabamento interno, acessórios de painel
• Equipamentos industriais – Painéis de controle, proteções de máquinas
• Bagagem – Trilhos para alças, mecanismos deslizantes

O que podemos provar – certificações e documentação

Não pedimos que você confie em nossas afirmações. Fornecemos verificação de terceiros.

• ISO 9001:2015 – Sistema de gestão da qualidade certificado
• Conformidade com RoHS – verificada pelos testes SGS
• Conformidade com REACH – Declaração SVHC atual
• Relatórios de teste SGS – Disponíveis por lote mediante solicitação

Cada remessa de rebites semitubulares de cabeça chata inclui um relatório de inspeção dimensional e certificado de material. Se você precisar de testes adicionais – análise de névoa salina, tração ou metalúrgica – nós podemos fornecê-los.

Três perguntas que respondemos com frequência

Q1: Qual é a diferença entre um rebite semitubular de cabeça chata e um rebite de cabeça escareada?

R: Uma cabeça plana fica orgulhosa da superfície (aproximadamente 0,8–1,2 mm para uma haste de 5 mm). Uma cabeça escareada fica nivelada ou abaixo da superfície, mas requer um cone pré-perfurado (escareador) no material. O rebite semi-tubular de cabeça chata não necessita de preparação especial do furo – apenas um furo reto. Se a sua folga permitir 0,8–1,2 mm de saliência, a cabeça chata é mais rápida e mais barata que a escareada. Se você precisar de protuberância zero, o escareado é a escolha certa.

Q2: Os rebites semi-tubulares de cabeça chata podem ser usados ​​em aplicações deslizantes sem travar?

R: Sim. O perfil baixo foi projetado especificamente para montagens deslizantes e com espaço limitado. Com 0,8–1,2 mm para uma haste de 5 mm, a cabeça plana é baixa o suficiente para passar pela maioria das superfícies deslizantes. Para a caixa deslizante da gaveta acima, a altura da cabeça de 0,9 mm ultrapassou completamente a estrutura da gaveta. Se a sua folga for menor que 0,8 mm, recomendamos mudar para rebites escareados.

Q3: Quais materiais estão disponíveis para rebites semitubulares de cabeça chata?

R: Fabricamos rebites semi-tubulares de cabeça chata em cinco famílias de materiais:

• Aço com baixo teor de carbono – O mais resistente e econômico, zincado ou niquelado
• Aço inoxidável (304/316) – Resistência permanente à corrosão
• Latão (C2680) – Não magnético, decorativo
• Cobre – Maior condutividade elétrica/térmica
• Alumínio (5052/5056) – Mais leve, não magnético

Pronto para resolver seu problema de liberação?

Se você está projetando para espaços apertados, os rebites de cabeça chata são a resposta. Eles ocupam menos espaço do que qualquer outra cabeça não escareada.

Três etapas para obter rebites de cabeça chata em sua montagem:

Envie-nos suas especificações– Diâmetro da haste, comprimento do cano (ou espessura da pilha de material), material, acabamento e quantidade.

Respondemos dentro de 24 horas– com custo do ferramental (se houver), preço da peça e prazo de entrega.

Enviamos amostras– 20–50 peças gratuitas para você testar em seu material real.

Não tem certeza sobre o comprimento do cano? Envie-nos a espessura da pilha de material. Calcularemos o comprimento exato.
