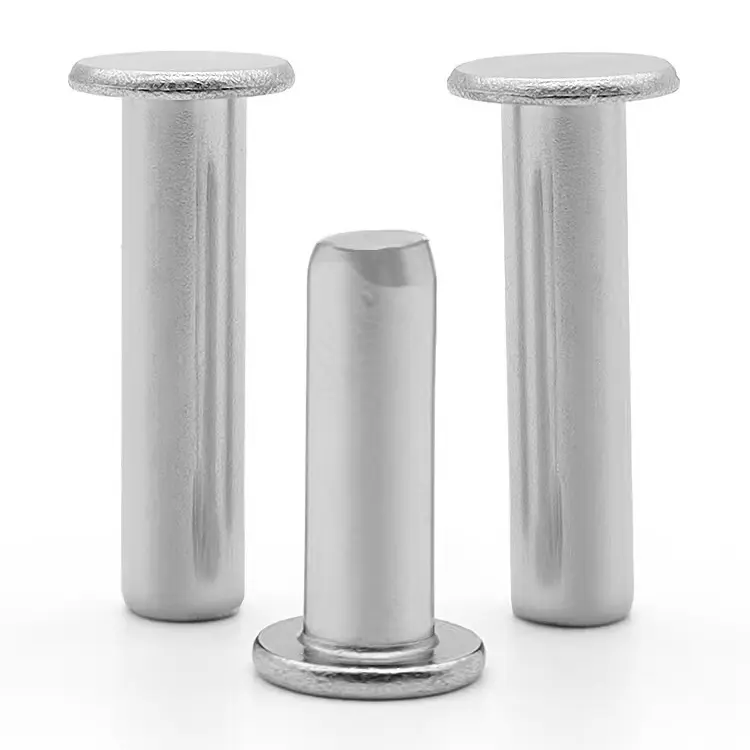

Rebites sólidos de cabeça chata

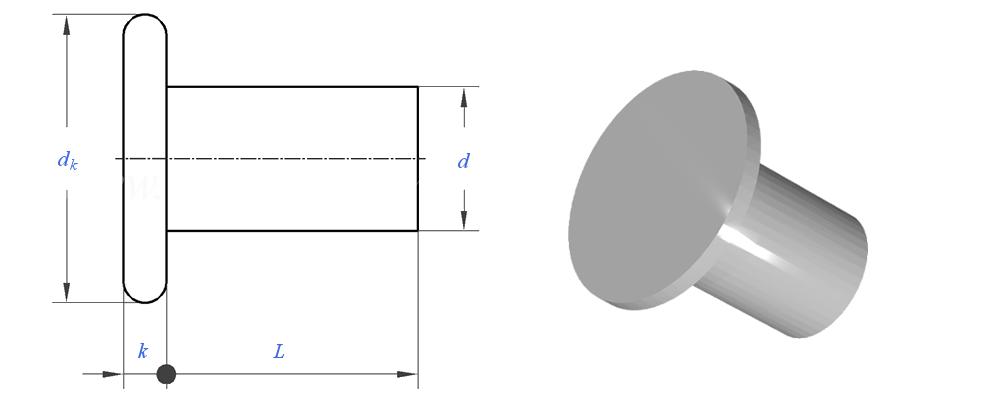

Os rebites sólidos de cabeça chata resolvem um problema que todo projetista enfrenta: como obter o máximo poder de retenção em um espaço limitado. A cabeça chata fica mais baixa do que qualquer outro rebite sólido não escareado – normalmente 15–25% do diâmetro da haste na altura da cabeça. Para um rebite de 5 mm, isso representa apenas 0,8–1,2 mm de saliência acima da superfície.

Este não é um rebite semi-tubular com resistência reduzida. Este é um rebite sólido – diâmetro total da haste, resistência total ao cisalhamento e à tração – com uma cabeça que desaparece na montagem. Quando você precisa de resistência e folga no mesmo fixador, esta é a resposta.

A diferença da cabeça chata – força que se adapta

A cabeça chata não é apenas uma forma. É uma solução para uma restrição específica de projeto.

• Perfil mais baixo – 15–25% do diâmetro da haste na altura da cabeça; mais baixo do que cabeças redondas, ovais ou em treliça
• Nenhuma preparação especial do furo – Somente furo reto; não é necessário escarear
• Resistência total – A construção sólida oferece 100% de resistência ao cisalhamento e à tração
• Folga deslizante – Baixa o suficiente para liberar mecanismos deslizantes, conjuntos empilháveis ​​e gabinetes apertados

Sólido é a construção de rebite mais forte. Ao contrário dos rebites semi-tubulares que dependem de paredes finas que rolam para fora, os rebites sólidos utilizam todo o diâmetro da haste para formar o rebite.

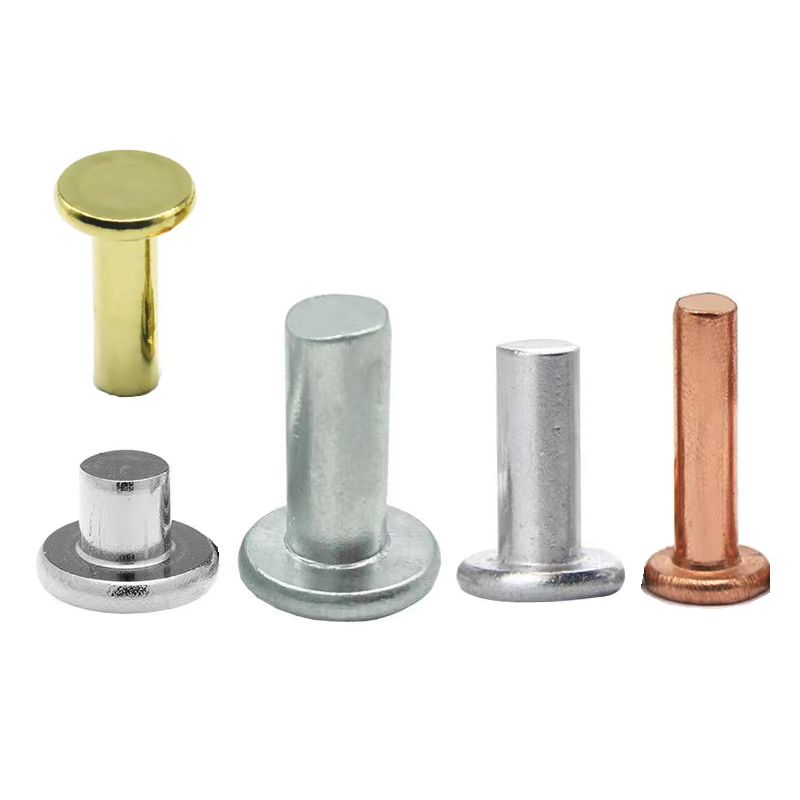

Cinco materiais – Escolha o que se adapta à sua montagem

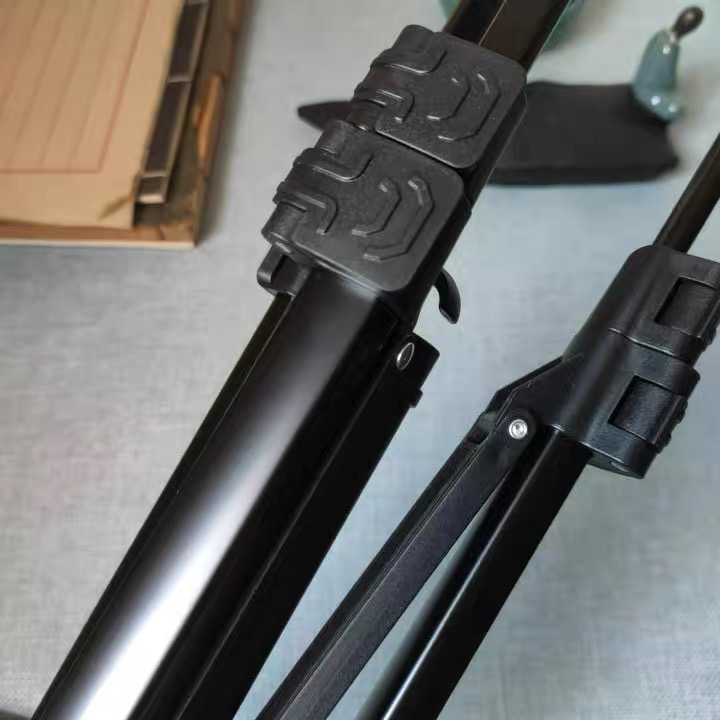

Uma aplicação – Dobradiça de perna para tripé de câmera

Um fabricante de tripés para câmeras profissionais precisava de um rebite para o conjunto da dobradiça da perna. As seções das pernas são telescópicas e dobradas – qualquer cabeça de rebite saliente arranharia o tubo interno da perna durante a extensão e retração. Os rebites semi-tubulares originais proporcionavam baixa folga, mas não tinham resistência para manter a força de fixação sob uso repetido. O cliente precisava de resistência sólida total com um perfil quase nivelado.

A Nuote Metals forneceu rebites sólidos de cabeça plana de aço inoxidável 304 - haste de 4,0 mm, cabeça plana de 8,0 mm, comprimento total de 12,0 mm, acabamento passivado. A cabeça plana ficava apenas 0,8 mm acima da superfície – baixa o suficiente para passar completamente pelo tubo interno da perna. A construção sólida proporcionou uma força de fixação permanente que não se afrouxaria ao longo de milhares de ciclos de extensão. O aço inoxidável 304 proporcionou resistência à corrosão contra suor e condições externas.

O cliente testou os rebites em 500 tripés. Após 10.000 ciclos de extensão-retração e um ano de uso em campo, zero afrouxamento, zero raspagem, zero ferrugem. Desde então, o cliente utilizou mais de 500.000 rebites sólidos de cabeça chata em toda a sua linha de tripés.

Dimensões personalizadas – construídas de acordo com suas especificações

Fabricamos rebites sólidos de cabeça plana de acordo com suas especificações exatas. Estão disponíveis diâmetros de haste de 0,8 mm a 8,0 mm, com comprimentos totais personalizados de acordo com a espessura da pilha de material.

O que precisamos de você:

• Diâmetro da haste – de 0,8 mm a 8,0 mm
• Diâmetro da cabeça – plano, compatível com os requisitos do seu projeto
• Comprimento total – ou espessura total da pilha de material
• Material– aço, aço inoxidável, latão, cobre ou alumínio
• Acabamento – zinco, passivado, lacado, anodizado ou liso

Tamanhos padrão em estoque – sem cobrança de ferramentas para especificações existentes. Diâmetros de cabeçote personalizados e geometrias especiais podem exigir ferramentas; iremos aconselhar na fase de cotação.

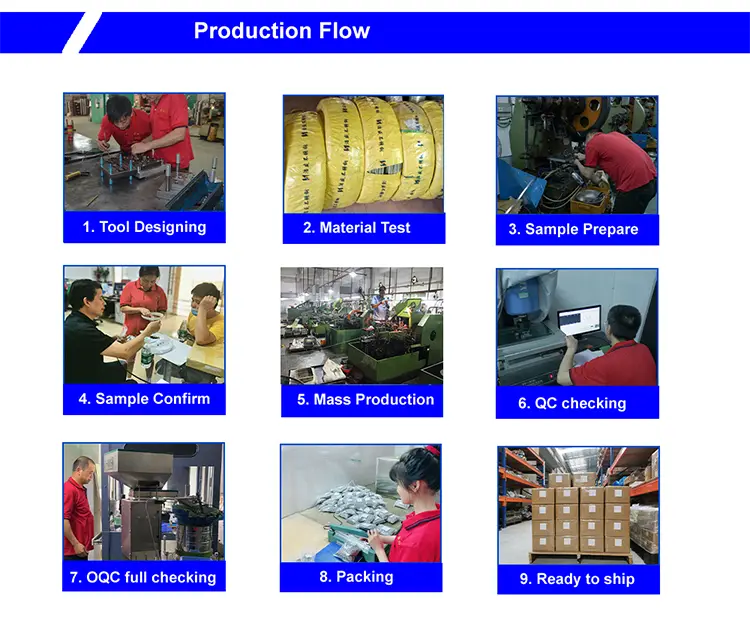

Como fazemos rebites sólidos de cabeça chata – Precisão a frio

Cabeças planas são mais difíceis de formar do que cabeças redondas. O metal quer enrugar na transição brusca da haste para a cabeça. Nosso processo de cabeça fria evita isso – garantindo sempre um nivelamento perfeito.

O processo em sequência:

• Trefilagem – A matéria-prima é trefilada no diâmetro exato da haste com uma tolerância de ±0,02 mm. Isso garante que cada rebite se encaixe no seu furo de forma consistente.
• Cabeçote frio – Um processo de conformação em vários estágios cria o cabeçote chato. A principal diferença em relação a outros estilos de cabeçote: um estágio de cunhagem compacta o cabeçote até a espessura final, eliminando rugas e garantindo planicidade dentro de ±0,05 mm. Isto é fundamental para montagens com pouca folga.
• Corte – A rebarba ao redor da borda da cabeça é removida. O resultado é uma peça limpa e sem rebarbas que fica nivelada com o material.
• Tumbling – As micro-rebarbas são eliminadas, preparando a superfície para galvanização ou revestimento.
• Galvanização ou revestimento – Aplicado conforme especificado (zinco, passivação, laca, anodizado ou liso).

Por que nossas cabeças chatas permanecem planas:

• A fase de cunhagem não é opcional – está integrada no processo
• As matrizes são polidas para evitar aderência e marcas na superfície
• Cada lote é verificado quanto ao nivelamento da cabeça – não apenas ao diâmetro

Controle de Qualidade – O que verificamos e por quê:

Onde são usados ​​rebites sólidos de cabeça chata

Os rebites sólidos de cabeça chata são a escolha preferida para montagens de baixo perfil e alta resistência:

• Tripés de câmera – Dobradiças para pernas, mecanismos de extensão, juntas dobráveis
• Mobiliário de exterior – Estruturas dobráveis, cadeiras e mesas empilháveis
• Automotivo – Acabamento interno, montagens de painéis com restrições de folga
• Equipamento médico – Superfícies críticas em termos de higiene, prevenção de enroscamento nas luvas
• Equipamentos industriais – Painéis de controle, proteções de máquinas, componentes deslizantes
• Gabinetes eletrônicos – Conjuntos de chassi com espaço apertado
• Aeroespacial – Painéis interiores, componentes de assento
• Bagagem – Trilhos para alças, mecanismos deslizantes

Clientes globais, qualidade comprovada

Trabalhamos com fabricantes na América do Norte, Europa e Ásia – desde marcas de equipamentos de câmeras até fornecedores automotivos e fabricantes de dispositivos médicos. As imagens acima mostram alguns de nossos valiosos parceiros visitando nossas instalações, colaborando em projetos personalizados e compartilhando suas experiências com rebites sólidos de cabeça chata.

Não confiamos em reivindicações. Cada remessa inclui documentação rastreável completa:

• Certificado de teste de moinho – Composição química e propriedades de tração
• Relatório de inspeção dimensional – Valores reais medidos do lote
• Certificado de galvanização – Verificação de espessura (se aplicável)
• Certificado de Conformidade – Assinado, rastreável em lote

Também mantemos:

• ISO 9001:2015 – Sistema de gestão da qualidade certificado
• Conformidade com RoHS – verificada pelos testes SGS
• Conformidade com REACH – Declaração SVHC atual

Três perguntas que respondemos com frequência

Q1: Qual é a diferença entre um rebite sólido de cabeça chata e um rebite semitubular de cabeça chata?

R: A diferença é o design da cauda. Um rebite sólido de cabeça chata é totalmente sólido – toda a haste se deforma durante a instalação, proporcionando máxima resistência ao cisalhamento e à tração. Um rebite semi-tubular de cabeça chata possui uma cavidade oca na cauda, ​​reduzindo a força de fixação em 70%, mas oferecendo 80-90% de resistência sólida. Ambos têm a mesma cabeça de perfil baixo. Escolha sólido para montagens estruturais, de suporte de carga e permanentes onde é necessária resistência máxima. Escolha semitubular para produção de alto volume, onde a velocidade de instalação é crítica e as cargas são moderadas. Para o tripé acima, sólido foi a escolha certa porque o cliente precisava de força de fixação permanente em uma montagem móvel.

Q2: Quais materiais estão disponíveis para rebites sólidos de cabeça chata?

R: Fabricamos rebites sólidos de cabeça chata em cinco famílias de materiais:

• Aço com baixo teor de carbono – O mais resistente e econômico, zincado ou niquelado
• Aço inoxidável (304/316) – Resistência permanente à corrosão, passivado como padrão
• Latão (C2680) – Condutividade, não magnético, decorativo
• Cobre – Maior condutividade elétrica/térmica
• Alumínio (5052/5056) – Mais leve, não magnético

Como faço para selecionarQual é o comprimento total correto para um rebite maciço de cabeça chata?

R: Selecione um comprimento que deixe 1,2–1,5 vezes o diâmetro da haste projetando-se além da pilha de material após a inserção. Por exemplo, se você estiver unindo duas folhas de 2 mm (total de 4 mm) com uma haste de 5 mm, você precisará de 1,2 × 5 mm = 6 mm de haste saliente. Comprimento total = 4mm (pilha) + 6mm (saliência) = 10mm. Este material saliente forma a segunda cabeça durante a presa. Envie-nos a espessura da pilha de material e recomendaremos o comprimento exato.

O que garantimos sobre cada rebite sólido de cabeça chata

Não vendemos apenas rebites. Nós garantimos:

• Força– a resistência ao cisalhamento atende ou excede sua especificação
• Ajustar– diâmetro da haste dentro de ±0,05 mm de sua especificação
• Perfil– altura da cabeça dentro de ±0,05 mm para montagens com pouca folga
• Material– composição verificada por espectrômetro em cada bobina
• Conquistar– testado em seu material antes do envio
• Entrega– 5–7 dias para tamanhos padrão, 10–12 dias para tamanhos personalizados

Se algum rebite em sua remessa não atender a esses padrões, trabalharemos com você para resolver o problema imediatamente – seja por meio de substituição, retrabalho ou ajuste de processo.
