Estampagem de alta velocidade

No mundo competitivo da conformação de metais, a velocidade impacta diretamente os custos. A estampagem de alta velocidade é o processo de fabricação que fornece milhares de componentes de precisão por minuto, tornando-a a escolha preferida para indústrias que exigem grandes volumes de peças metálicas de pequeno e médio porte.

Nuote Metalsopera uma instalação dedicada de estampagem de alta velocidade com prensas capazes de 200 a 1.200 golpes por minuto. Nossas linhas de estampagem de alta velocidade produzem bilhões de peças anualmente para os setores automotivo, eletrônico, médico e de bens de consumo.

O que é estampagem de alta velocidade?

A estampagem de alta velocidade é um processo de conformação de metal que utiliza matrizes progressivas personalizadas montadas em prensas que circulam a taxas significativamente mais altas do que a estampagem convencional. Típicoestampagem de alta velocidadeopera a 200–1.200 golpes por minuto (SPM), em comparação com 30–80 SPM para impressoras padrão.

Oestampagem de alta velocidadeo processo alimenta a bobina de metal através de um endireitador e na prensa. Cada golpe executa múltiplas operações – perfuração, corte, dobra, cunhagem – simultaneamente. As peças saem da matriz a velocidades medidas em milhares por hora.

Principais características da estampagem de alta velocidade:

Produção extremamente alta – Milhões de peças por semana a partir de uma única impressora

Tolerâncias restritas – Mantidas através da construção rígida da matriz e estabilidade da prensa

Mão de obra mínima – Produção totalmente automatizada da bobina até a peça

Preço por peça mais baixo – Alto volume amortiza custos de ferramentas e configuração

Por que escolher Nuote Metals para estampagem de alta velocidade?

Frota de Equipamentos Especializados

Nuote Metalsmantém uma linha de prensas especificamente configurada para estampagem em alta velocidade. Todas as prensas apresentam sistemas avançados de amortecimento de vibração e orientação de precisão.

Experiência em ferramentas para estampagem de alta velocidade

Estampagem de alta velocidadecoloca exigências extremas na construção da matriz. A Nuote Metals projeta e constrói matrizes progressivas especificamente para operação em alta velocidade:

--Punções e pastilhas de metal duro – Resistência ao desgaste em milhões de golpes

--Seções de matriz balanceadas – Vibração reduzida em altas taxas de ciclagem

--Ejeção positiva da peça – Pinos de ar ou mola para limpar a matriz em cada curso

--Sistemas de lubrificação – Aplicadores de micronévoa para revestimento consistente de bobinas

--Conjuntos de dados de troca rápida – Menos de 30 minutos para trocas de dados

Capacidades técnicas de estampagem de alta velocidade da Nuote Metals

Compatibilidade de materiais para estampagem de alta velocidade

Nem todos os metais apresentam desempenho igual na estampagem de alta velocidade.Nuote Metalsvalidou os seguintes materiais para produção em alta velocidade:

Tolerâncias dimensionais alcançáveis ​​com estampagem de alta velocidade

Apesar das altas taxas de ciclismo,Nuote Metalsmantém tolerâncias rígidas por meio de detecção na matriz e seleção de aço para ferramentas.

Volumes de produção para estampagem de alta velocidade

Estampagem de alta velocidadeé mais econômico em volumes maiores.Nuote Metalsfornece orientação sobre níveis de volume.

Aplicações mais adequadas para estampagem de alta velocidade

Nuote Metalsaplicou estampagem de alta velocidade em muitos setores. Abaixo estão famílias de peças características.

Componentes Elétricos e Eletrônicos

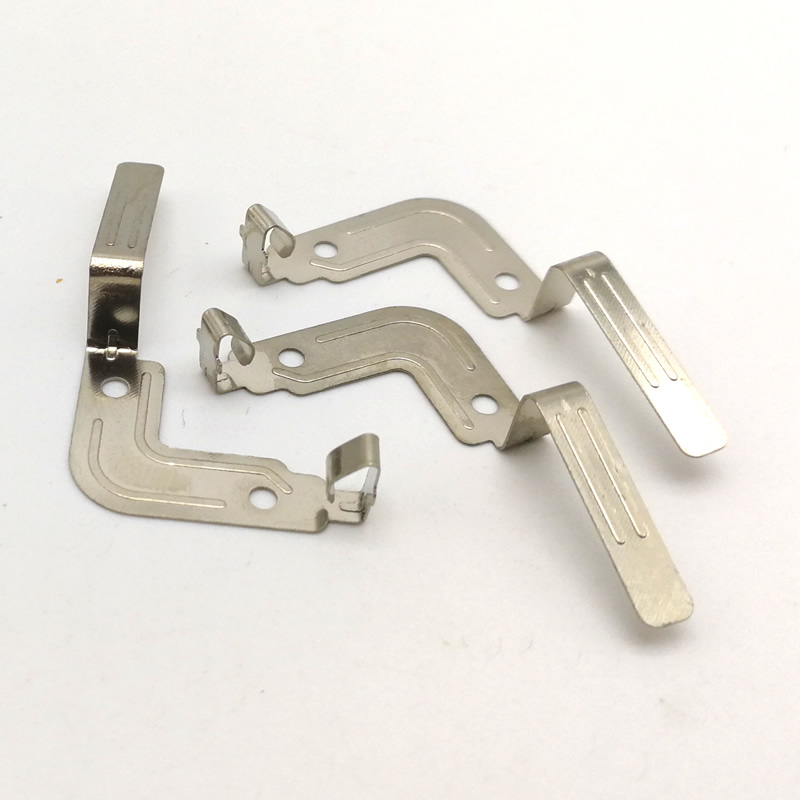

Contatos de bateria e terminais de célula tipo moeda

Lâminas de relé e interruptor

Pinos e soquetes do conector

Latas de blindagem (EMI/RFI)

Quadros de chumbo para semicondutores

Anéis coletores e porta-escovas

Fixadores e clipes automotivos

Clipes e retentores do chicote de fios

Braçadeiras de mangueira (estilo banda)

Terminais da caixa de fusíveis

Suportes de montagem do sensor (formato pequeno)

Juntas e calços

Componentes da fivela do cinto de segurança

Componentes de dispositivos médicos

Mandíbulas de instrumentos cirúrgicos (espaços em branco estampados)

Invólucros de dispositivos implantáveis ​​(parede fina)

Anéis conectores de cateter

Chaves de fenda ortopédicas (formas estampadas)

Contatos de tiras de teste de diagnóstico

Produtos de consumo

Dentes de zíper e controles deslizantes

Componentes de fixação instantânea

Cúpulas de interruptores de chave (metal)

Contatos de bateria para brinquedos e controles remotos

Clipes de mola para canetas e ferramentas

Industrial e Hardware

Arruelas de pressão e anéis de retenção

Blocos terminais e terminais

Abraçadeiras (versões com farpa metálica)

Espaçadores e impasses

Placas de identificação e tags seriais

Garantia de qualidade em estampagem de alta velocidade – Princípios EEAT

Nuote Metalsdemonstra experiência, conhecimento, autoridade e confiança por meio de controles de processo rigorosos adaptados paraestampagem de alta velocidade.

Experiência em design de matrizes de alta velocidade

Nossos engenheiros de ferramentas projetaram mais de 500 matrizes progressivas para estampagem de alta velocidade ao longo de três décadas de experiência combinada. Cada matriz passa por análise de elementos finitos (FEA) para prever o movimento da tira e os modos de vibração antes da fabricação.

Experiência em monitoramento em processo

A estampagem em alta velocidade requer feedback de qualidade em tempo real. A Nuote Metals emprega:

Sensores ópticos – Detectam a presença e o formato da peça em cada curso

Micrômetros a laser – Meça larguras críticas a 1.000 leituras por segundo

Teste de correntes parasitas – Verifique a dureza e rachaduras do material (para peças de segurança)

Software SPC – Rastreia tendências dimensionais e alarmes em caso de desvio

Autoridade por meio da conformidade do setor

Nossas operações de estampagem de alta velocidade são certificadas para:

ISO 9001:2015 – Gestão total da qualidade

IATF 16949 – Padrão de qualidade automotiva (disponível para projetos automotivos)

IPC-A-610 – Aceitabilidade para montagens eletrônicas (quando aplicável)

RoHS e REACH – Conformidade de materiais para todas as peças produzidas

Confiança por meio da transparência de dados

Para cada pedido de produção de estampagem de alta velocidade, a Nuote Metals fornece:

Relatório de inspeção do primeiro artigo – dimensões 100% medidas

Estudo de capacidade de processo (Cpk) – Para dimensões críticas do cliente

Certificados de materiais – rastreáveis ​​até a fábrica original

Peças de amostra – 20 peças enviadas antes da produção total

Estampagem de alta velocidade versus estampagem convencional – uma comparação

Ao selecionar um processo de fabricação, é essencial compreender as compensações.

Nuote Metalsrecomenda estampagem em alta velocidade quando os volumes anuais excedem 500.000 peças e a geometria da peça é principalmente plana ou envolve curvas suaves.

Perguntas frequentes sobre estampagem de alta velocidade

Abaixo estão as consultas técnicas mais comuns recebidas pela Nuote Metals em relaçãoestampagem de alta velocidade.

Q1: Qual é o volume anual mínimo necessário para justificar os custos de ferramentas de estampagem de alta velocidade?

R: O ponto de equilíbrio para estampagem de alta velocidade depende da complexidade da peça e do material. Como regra geral da Nuote Metals, a estampagem de alta velocidade torna-se economicamente vantajosa quando os volumes anuais excedem 500.000 peças para peças simples (arruelas, clipes, terminais) ou 200.000 peças para peças moderadamente complexas (dobras múltiplas, tolerâncias estreitas). Abaixo desses limites, a estampagem convencional ou mesmo a puncionamento CNC podem oferecer menor custo total quando a amortização do ferramental é considerada. Por exemplo, uma matriz progressiva típica de estampagem de alta velocidade com pastilhas de metal duro custa entre US$ 8.000 e US$ 20.000, dependendo do número de estações. Se essa matriz produz peças a US$ 0,01 cada, versus a estampagem convencional a US$ 0,03 cada, a economia por peça é de US$ 0,02. O dado se paga após 400.000–1.000.000 de peças. A Nuote Metals fornece uma análise de comparação de custos gratuita para o desenho de sua peça - calculamos o preço da peça para métodos de estampagem convencionais e de alta velocidade.

Q2: A estampagem de alta velocidade pode produzir peças com formas tridimensionais complexas, como copos estampados profundos ou suportes multiangulares?

R: A estampagem de alta velocidade é mais adequada para peças predominantemente planas ou com formação suave (alturas de dobra de até 3 a 4 vezes a espessura do material). A estampagem profunda (profundidade do copo maior que o diâmetro) ou suportes multiangulares complexos geralmente exigem velocidades de prensagem mais lentas (30–80 SPM) para permitir que o material flua adequadamente sem rasgar ou enrugar. No entanto, a Nuote Metals pode incorporar conformação limitada em matrizes de estampagem de alta velocidade – por exemplo, nervuras em relevo, covinhas rasas, curvas deslocadas (formas Z) e curvas em U simples de até 90 graus. Se a sua peça exigir estampagem profunda acima de 8 mm ou múltiplas dobras compostas, recomendamos nossa linha de estampagem convencional que opera a 60–100 SPM, mas pode lidar com geometrias mais complexas. Entre em contato com a Nuote Metals com seu modelo 3D e nossos engenheiros aconselharão se a estampagem em alta velocidade é tecnicamente viável para sua geometria específica.

Q3: Como a Nuote Metals mantém a estabilidade dimensional durante longas execuções de estampagem em alta velocidade (milhões de golpes)?

R: Manter a precisão em milhões de golpes é o principal desafio da estampagem de alta velocidade. A Nuote Metals emprega três estratégias. Primeiro, usamos pastilhas de metal duro para todas as estações críticas de corte e conformação – o metal duro mantém arestas vivas de 10 a 20 vezes mais do que o aço para ferramentas, evitando o crescimento de rebarbas e desvio dimensional. Em segundo lugar, nossas prensas de estampagem de alta velocidade são equipadas com sistemas de lubrificação automática que aplicam microóleo à bobina a cada golpe, reduzindo o atrito e o acúmulo de calor. Terceiro, implementamos a detecção na matriz: sensores ópticos monitoram a presença da peça e micrômetros a laser verificam as larguras das chaves a cada 10.000 golpes. Quando qualquer medição se aproxima dos limites de controle, a prensa para automaticamente. Usando esses métodos, a Nuote Metals executa regularmente trabalhos de estampagem em alta velocidade de 5 a 10 milhões de peças sem desgaste significativo das ferramentas. Fornecemos relatórios contínuos de Cpk a cada 100.000 peças para demonstrar a estabilidade do processo.

P4: Que tipos de defeitos são exclusivos da estampagem de alta velocidade e como a Nuote Metals os evita?

R: A estampagem de alta velocidade introduz modos de defeito não vistos em processos mais lentos. Os mais comuns incluem empenamento da bobina (o material se acumula na entrada da matriz devido à incompatibilidade de alimentação), escoriações (o metal é transferido para as superfícies do punção devido ao calor) e remoção incompleta (a peça adere ao punção e é transportada de volta). A Nuote Metals evita isso por meio de recursos de design específicos: rolos de alimentação de precisão com servocontrole (precisão de ± 0,02 mm), punções polidos e revestidos (revestimentos de TiN ou TiCN reduzem escoriações) e placas de decapagem positivas com pressão de mola adaptada à espessura do material. Além disso, nossas prensas de estampagem de alta velocidade incluem detectores de atolamento e sensores de deformação de tiras que param a prensa em um único golpe. Para materiais propensos a rachaduras nas bordas em alta velocidade (por exemplo, aço inoxidável semiduro), podemos recomendar o recozimento ou um lubrificante diferente. Se você estiver enfrentando algum desses problemas com um fornecedor existente de estampagem de alta velocidade, a Nuote Metals pode revisar o projeto de sua peça e matriz gratuitamente.

Por que fazer parceria com a Nuote Metals para estampagem de alta velocidade?

Selecionar o parceiro certo para estampagem de alta velocidade garante qualidade consistente pelo menor preço por peça. A Nuote Metais oferece:

Prensas dedicadas de alta velocidade – 200 a 1.200 SPM, 25 a 200 toneladas

Fabricação interna de matrizes de metal duro – Sem atrasos na terceirização

Produção automatizada de bobina para peça – Custo mínimo de mão de obra por peça

Tolerâncias de ±0,01 mm – Verificadas por laser e sistemas ópticos

Volumes de 50k a 50M+ – Capacidade flexível

Certificados de materiais e relatórios Cpk – Rastreabilidade total

Logística global – Envio para mais de 40 países

ContatoNuote Metalshoje para enviar seu desenho para umestampagem de alta velocidaderevisão de viabilidade e cotação baseada em volume.
