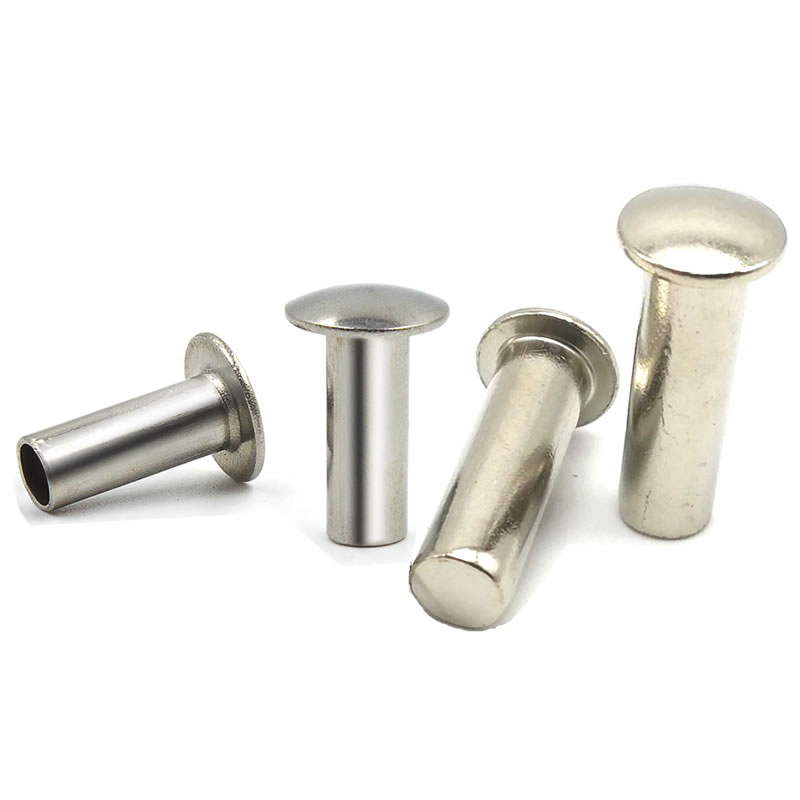

Rebites de cabeça panela de ferro – a escolha inteligente para chapas finas e substratos macios

Ao fixar chapas metálicas finas, painéis de plástico ou compósitos, as cabeças redondas padrão geralmente causam rupturas ou rachaduras. O rebite Iron Pan Head resolve isso com uma cabeça superdimensionada e de baixo perfil que distribui a carga como uma arruela embutida. Na Nuote Metals, projetamos esses fixadores para proteger seu material e, ao mesmo tempo, fornecer juntas confiáveis ​​e permanentes.

A ampla parte inferior da cabeça panorâmica abrange uma área mais ampla - tornando-a ideal para interiores automotivos, dutos HVAC, painéis de carroceria de ônibus e qualquer aplicação onde o próprio material seja o elo mais fraco.

A anatomia de uma cabeça de panela – Por que o tamanho é importante

A característica definidora de um rebite de cabeça panela de ferro é a geometria da cabeça:

• Diâmetro da cabeça:1,8× a 2,0× o diâmetro da haste (vs. cabeça redonda em ~1,6×)
• Altura da cabeça:0,5× a 0,6× o diâmetro da haste (inferior ao da cabeça redonda ~0,7×)
• Parte inferior:Plano e suave, criando um anel de rolamento uniforme

Este diâmetro maior distribui a força de fixação por uma área mais ampla, reduzindo a pressão superficial. Para um rebite de 6 mm, a cabeça panela oferece aproximadamente 25% mais área de apoio do que uma cabeça redonda do mesmo tamanho de haste – o que significa que você pode usar materiais mais macios sem deformação ou falha ao redor do furo.

Especificações Técnicas

Fabricamos de acordo com DIN 603 (cabeça pan semi-tubular) e ISO 1051 (cabeça pan sólida), com capacidade total personalizada.

Dados dimensionais e mecânicos combinados

Proporções e comprimentos de cabeça personalizados disponíveis mediante solicitação.

Pan Head vs. Round Head – Quando escolher qual

Em vez de uma tabela, aqui está uma regra prática clara:

Escolha a cabeça panorâmicaquando o material for fino (≤3 mm), macio (alumínio, plástico) ou propenso a rachaduras. A cabeça larga evita a passagem e proporciona um acabamento elegante e discreto.

Escolha Cabeça Redondaao unir placas de aço espessas (≥5mm) em ambientes de alta vibração. A cúpula mais alta oferece resistência superior ao impacto e absorção de choque.

Para a maioria dos conjuntos automotivos, de eletrodomésticos e HVAC, o rebite Iron Pan Head é a escolha mais inteligente. A Nuote Metals estoca ambos - e podemos ajudá-lo a decidir com base no seu projeto de junta específico.

Sólido vs. Semi-Tubular – Qual configuração funciona para cabeças panorâmicas?

Ambos os tipos de carroceria estão disponíveis, mas sua escolha afeta a velocidade de montagem e a resistência da junta.

Nossa recomendação:Para painéis finos e produção automatizada, opte pelo semi-tubular. Para integridade estrutural em pilhas mais espessas, escolha sólida.

Acabamentos de Superfície – Protegendo Seus Rebites de Cabeça Pan

Para aplicações externas ou inferiores de automóveis, recomendamos Geomet ou galvanizado por imersão a quente para máxima durabilidade.

Dicas de instalação para rebites de cabeça panela de ferro

Para obter o melhor desempenho:

• Tamanho do furo:Mantenha a folga em d + 0,1–0,2 mm – muito grande reduz a fixação, muito pequena aumenta a força e pode rachar o material.

• Espessura da braçadeira:Certifique-se de que a pilha total esteja dentro da faixa de aderência do rebite (normalmente L – 1,2×d a L – 0,8×d).

• Força de configuração:Para semi-tubular, utilizar pressão mais baixa e bigorna plana; para sólidos, use uma bigorna côncava para formar uma cabeça de oficina adequada.

• Distância da borda:Mantenha pelo menos 1,5×d do centro do furo até a borda do material para evitar rasgos.

Nossa equipe técnica da Nuote Metals pode fornecer parâmetros de configuração personalizados para seus materiais específicos – basta pedir.

Garantia de qualidade – A diferença da Nuote Metals

Somos certificados pela ISO 9001:2015 com um laboratório interno equipado para testes de fixadores:

• Testador universal 1000KN – cisalhamento e tração
• Testador de dureza Rockwell/Vickers
• Microscópio metalúrgico – análise da estrutura dos grãos
• Câmara de névoa salina – validação de corrosão
• Medidor de espessura de revestimento
• Projetor óptico 2D – geometria e concentricidade da cabeça

Cada lote de rebites de cabeça panela de ferro é documentado com um certificado de material e relatório de inspeção, garantindo rastreabilidade total desde o aço bruto até a peça acabada.

Perguntas frequentes

Q1: Posso usar rebites de cabeça de panela de ferro em peças de plástico sem quebrá-las?

R: Com certeza – e essa é uma de suas principais vantagens. A parte inferior larga e plana reduz a pressão superficial sobre o plástico, diminuindo significativamente o risco de fissuras por tensão ou de ruptura. Para obter melhores resultados, use um corpo semitubular com baixa força de ajuste controlada e certifique-se de que o furo seja rebarbado. Se o seu plástico for particularmente frágil (por exemplo, ABS ou policarbonato), a Nuote Metals pode fornecer cabeças panela com um diâmetro de cabeça ainda maior (até 2,2×d) mediante solicitação.

Q2: Qual é o MOQ típico para rebites de cabeça de panela de ferro de tamanho personalizado?

R: Para tamanhos padrão DIN 603, nosso MOQ é de 10.000 peças. Para diâmetros, proporções de cabeça ou comprimentos personalizados, o MOQ é normalmente de 5.000 peças devido a ferramentas especializadas. No entanto, aceitamos pedidos experimentais de 1.000 peças a um preço unitário premium para ajudá-lo a qualificar o produto. E como sempre, amostras grátis de tamanhos padrão estão disponíveis (aplicam-se custos de envio).

Q3: Os rebites de cabeça panela funcionam com equipamentos de rebitagem autoperfurante (SPR)?

R: Não – os rebites de cabeça panela requerem um furo pré-perfurado e não são projetados para aplicações autoperfurantes. A SPR utiliza rebites de formato especial que perfuram a folha superior sem pré-perfuração. No entanto, se você usar furos convencionais, nossos rebites de cabeça cilíndrica de ferro apresentam excelente desempenho em sistemas automatizados de alimentação e ajuste. Para linhas de alto volume, podemos fornecer opções montadas em fita ou alimentadas em tigela para combinar com o seu ferramental do alimentador - basta especificar o modelo do seu equipamento quando fizer a consulta.
