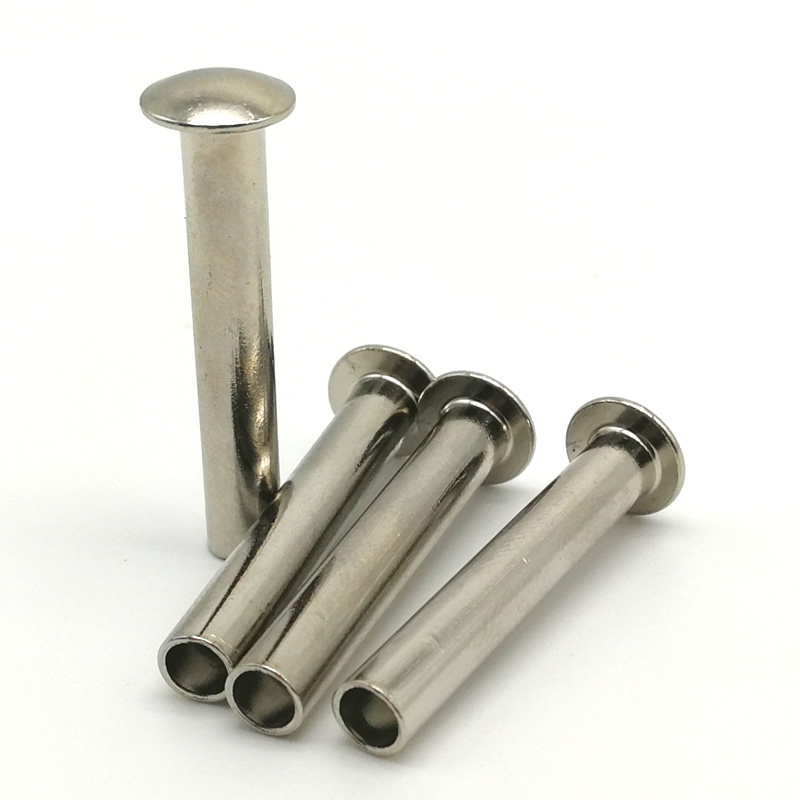

Rebites semi-ocos de ferro: fixadores fortes e econômicos para produção de alto volume

Quando sua montagem requer uma junta permanente, mas a alta força de ajuste de um rebite sólido está causando deformação ou retardando sua linha de produção, os rebites semi-ocos de ferro oferecem uma alternativa prática. A cavidade rasa na cauda reduz a força de fixação em aproximadamente 70% em comparação com um rebite sólido, enquanto retém 80–90% da resistência ao cisalhamento. O resultado é um fixador que é instalado rapidamente, funciona com ferramentas mais leves e ainda proporciona uma junta confiável e permanente.

Nuote Metals rebites semi-ocos de ferro de cabeça fria em aço de baixo carbono (1006, 1008, Q195) com diâmetros variando de 1,2 mm a 10 mm. Disponíveis em vários estilos de cabeçote e acabamentos de superfície, esses rebites atendem indústrias como moveleira, automotiva, ferragens e montagem industrial em geral.

O que torna um rebite semi-oco diferente

A característica definidora de um rebite semi-oco é a cavidade rasa na extremidade traseira – normalmente 45–55% do comprimento do cano. Durante a instalação, apenas a parede fina desta seção oca rola para fora para formar o rebite. Isto é fundamentalmente diferente de um rebite sólido, onde toda a haste deve deformar-se.

Para a maioria das aplicações industriais, moveleiras, automotivas e de hardware, o rebite semi-oco de ferro oferece resistência mais do que suficiente, mantendo a produção eficiente.

Especificações Técnicas – Materiais, Dimensões e Acabamentos

Classes de materiais

Os rebites de ferro são propensos a enferrujar, por isso normalmente são tratados superficialmente com zincagem, niquelagem ou outros acabamentos.

Dimensões Padrão – Cabeça Redonda

Tolerâncias: Diâmetro da haste ±0,05 mm, diâmetro da cabeça ±0,15 mm, comprimento total ±0,15 mm. Comprimentos de cano personalizados disponíveis mediante solicitação. Os diâmetros nominais de 1,2 mm a 10 mm estão em conformidade com os padrões da indústria.

Estilos de cabeça disponíveis

Acabamentos de superfície para rebites de ferro

Como fazemos rebites semi-ocos de ferro de cabeça fria

A cabeçagem a frio é o processo de formação de metal à temperatura ambiente usando prensas de alta velocidade e matrizes de precisão. Para rebites semi-ocos de ferro, utilizamos um coletor frio multiestações que realiza diversas operações em uma única sequência contínua.

Trefilagem– O fio de aço de entrada é estirado no diâmetro exato da haste.

Cortar– O fio é cortado no comprimento exato da peça bruta para cada rebite.

Primeiro golpe (quadratura)– A peça bruta é centralizada e quadrada na matriz.

Segundo golpe (cabeçalho)– Uma matriz de metal duro forma a cabeça (redonda, plana, escareada, cogumelo ou panela).

Terceiro golpe (extrusão da cavidade)– Um soco cria a cavidade semi-oca na cauda (45–55% do comprimento do cano).

Aparar– Qualquer flash ao redor da borda da cabeça é removido.

Caindo– As micro-rebarbas são removidas e a superfície é preparada para o chapeamento.

Chapeamento ou revestimento– Zincagem, niquelagem, óxido preto ou fosfato são aplicados conforme especificado.

O encabeçamento a frio endurece o aço, aumentando a dureza da superfície em 15–20% sem tratamento térmico adicional. Nossas matrizes de metal duro são polidas até Ra 0,1µm para garantir uma formação suave da cabeça e uma profundidade de cavidade consistente.

Veja como fazemos rebites semi-ocos de ferro

Ver para crer. Clique no vídeo abaixo para ver nossa prensa a frio em ação – desde a alimentação do arame até a ejeção do rebite finalizado. Toda a sequência funciona a 200–300 peças por minuto, com monitoramento de qualidade em tempo real em todas as etapas.

Nossa plataforma fria multiestação realiza esquadria, cabeçalho, extrusão de cavidade e corte em um único ciclo contínuo, tudo isso mantendo tolerâncias de ±0,05 mm. O que você vê é o que entregamos, lote após lote.

Nosso processo de controle de qualidade – da matéria-prima à sua linha de produção

Não dependemos apenas de amostragem aleatória. Cada lote de rebites semi-ocos de ferro segue um sistema de inspeção em camadas que detecta problemas antes que se tornem problemas.

Estágio de material de entrada

Cada bobina de fio de aço é verificada quanto ao diâmetro (micrômetro a laser, ±0,02 mm) e dureza (testador Rockwell, HRB 70–85). Rejeitamos qualquer bobina que se desvie da faixa especificada.

Configuração e estágio inicial

Quando o ferramental é instalado, os primeiros 10 rebites são examinados sob uma ampliação de 20x em busca de defeitos superficiais e depois medidos em um comparador óptico. O diâmetro da cabeça, a altura da cabeça, o diâmetro da haste, o comprimento total e a profundidade da cavidade devem corresponder ao desenho antes do início da produção.

Durante a fase de produção

Os operadores puxam 5 rebites a cada 500 peças. Eles verificam dimensões críticas com calibradores digitais e um medidor de profundidade de cavidade. Qualquer desvio além da tolerância aciona uma parada imediata da prensa e ajuste da ferramenta.

Estágio de verificação de conquista

A cada 2.000 peças, colocamos 3 rebites em uma amostra do seu material real (mesma espessura e composição). O rebite laminado é inspecionado quanto à simetria, estanqueidade e formação livre de rachaduras.

Teste de corrosão (se aplicável)

Para rebites chapeados, as amostras são colocadas em nossa câmara de névoa salina de acordo com ASTM B117. Zincagem: mínimo de 48 a 96 horas. Um certificado é emitido com o lote.

Estágio final de classificação

Cada rebite passa por uma máquina de classificação óptica com câmeras de alta velocidade. Ele rejeita peças com diâmetro de cabeçote, altura de cabeçote, diâmetro de haste ou profundidade de cavidade incorretos. Após a classificação, uma amostra aleatória de AQL (Nível II, 1,0) é verificada manualmente com projetor de perfil e micrômetros.

Todos os registros de inspeção – incluindo registros de medição, fotos de configurações de teste e relatórios de névoa salina – são retidos por cinco anos e incluídos em cada remessa.

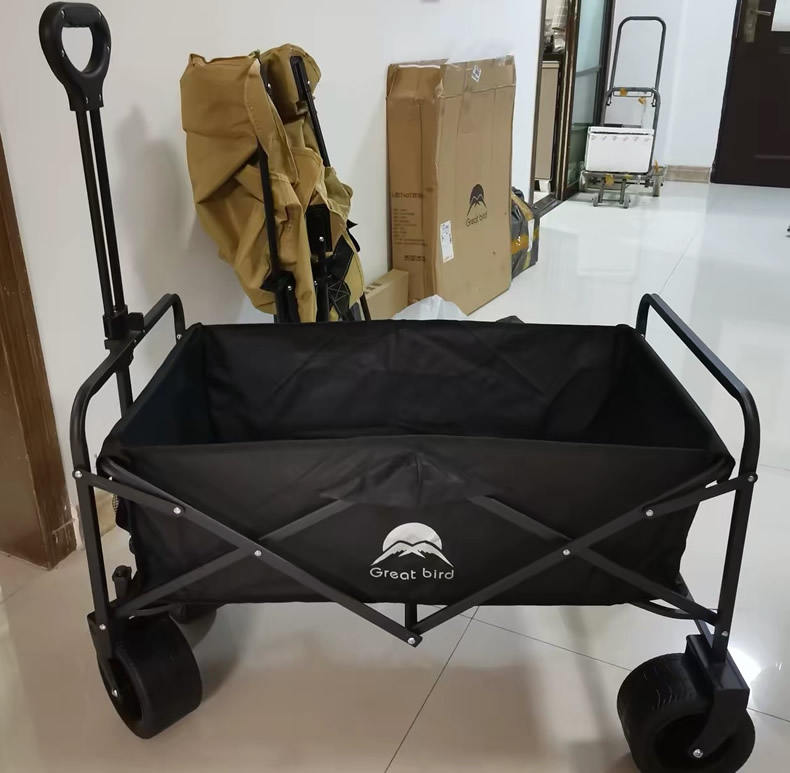

Um exemplo real de cliente – Estrutura de vagão dobrável para exterior

Esta é uma das muitas aplicações para rebites semi-ocos de ferro. Nós o incluímos para mostrar o uso real da produção, não para sugerir limitação.

Um fabricante de carroças dobráveis ​​resistentes para camping e jardinagem precisava de um rebite durável e de baixo custo para as juntas das dobradiças em tesoura. A estrutura do vagão usava tubos de aço com 2 mm de espessura. Os rebites sólidos originais exigiam alta força de fixação, o que deformava a tubulação e retardava a montagem. O cliente também queria um acabamento resistente à corrosão para uso externo.

A Nuote Metals forneceu rebites semi-ocos de ferro - haste de 5 mm, cabeça redonda de 9 mm, comprimento de cano de 12 mm, zincado amarelo. A força de ajuste do corte da cavidade semi-oca de 4 toneladas para 1,6 toneladas, eliminando a deformação da tubulação. O revestimento de zinco amarelo proporcionou 96 horas de resistência à névoa salina – o suficiente para chuva e lama ocasional.

O cliente testou 1.000 rebites em 200 vagões. Após 5.000 ciclos de dobramento com carga de 100 kg, não foi observado nenhum afrouxamento ou ferrugem. Eles agora encomendam rebites semi-ocos de ferro em lotes de 50.000 peças, usados ​​em toda a sua linha de vagões dobráveis.

Aprovado por clientes em todo o mundo

Temos orgulho de trabalhar com clientes em todo o mundo. Abaixo estão fotos de nossas visitas à fábrica, reuniões com clientes e colaborações em projetos ao longo dos anos. Estas não são imagens de banco de imagens – são momentos reais com as pessoas que confiam em nós para entregar seus rebites.

Seu pedido vem com rastreabilidade total

Não enviamos apenas rebites. Cada pedido de rebites semi-ocos de ferro sai de nossa fábrica com um conjunto completo de documentos que confirmam exatamente o que foi produzido e como foi verificado.

Certificado de material– Incluímos o relatório de teste do moinho mostrando a composição química e a resistência à tração da bobina específica usada em seu lote.

Registro de inspeção da primeira peça– Medimos 10 rebites desde o início da execução e registramos todas as dimensões – diâmetro da cabeça, altura da cabeça, haste, comprimento e profundidade da cavidade.

Registro de produção– Um resumo de todas as verificações em processo realizadas durante a execução, incluindo quem verificou, quando e os resultados.

Configurando relatório de teste– Colocamos amostras na espessura do material especificada e fotografamos o rebite. Os resultados da força de tração são registrados se solicitado.

Certificado de teste de corrosão– Para rebites chapeados, incluímos as horas e resultados do teste de névoa salina (ASTM B117).

Certificado de Conformidade– Nosso gerente de controle de qualidade assina cada remessa com um número rastreável de lote.

Mantemos uma cópia de todos esses registros por cinco anos. Se você precisar rastrear um lote específico, podemos extrair o arquivo completo.

A Nuote Metals possui certificação ISO 9001:2015. As declarações RoHS e REACH são fornecidas mediante solicitação.

Políticas

• Amostras – 20–50 peças grátis para tamanhos padrão em estoque (o cliente paga o frete)
• Pedido de teste – 10.000 peças recomendadas para validação pela primeira vez
• MOQ – 2.000 peças (tamanhos padrão), 5.000 peças (barril personalizado ou estilo de cabeça)
• Prazo de entrega (estoque) – 5 a 7 dias úteis
• Prazo de entrega (personalizado) – 12 a 15 dias úteis
• Despesas com ferramentas – Nenhuma para ferramentas de cabeça redonda padrão (haste de 1,2 a 10 mm)

Três perguntas que respondemos com frequência

Q1: Qual é a diferença entre um rebite semi-oco de ferro e um rebite de ferro sólido? Quando devo escolher a versão semi-oca?

R: A diferença fundamental é a cavidade oca na cauda. Um rebite semi-oco de ferro tem uma cavidade rasa na ponta, exigindo apenas 25–30% da força necessária para um rebite sólido do mesmo diâmetro, tornando-o mais rápido de instalar e mais suave para os materiais circundantes. Os rebites sólidos oferecem resistência ao cisalhamento ligeiramente maior (semi-ocos retém 80–90% da resistência do rebite sólido), mas requerem equipamento pesado e mais tempo. Para a maioria das aplicações industriais, moveleiras, automotivas e de hardware - incluindo a caixa dobrável do vagão acima - os rebites semi-ocos fornecem resistência mais do que suficiente, mantendo a produção eficiente. Escolha rebites sólidos apenas para cargas estruturais extremas, onde a resistência máxima ao cisalhamento é a única prioridade.

Q2: Os rebites semi-ocos de ferro podem ser usados ​​ao ar livre sem enferrujar?

R: Sim, com o acabamento certo. Os rebites de ferro são propensos a enferrujar e devem ser tratados superficialmente. Nossos rebites padrão de aço de baixo carbono estão disponíveis com revestimento de zinco (transparente, azul ou amarelo), que oferece 48 a 96 horas de resistência à névoa salina - suficiente para chuva, umidade e umidade ocasional. Para a carroceria dobrável, o revestimento de zinco amarelo foi escolhido por seu equilíbrio entre resistência à corrosão e custo. Armazene os rebites semi-ocos de ferro em um ambiente seco para evitar ferrugem induzida pela umidade. Recomenda-se armazená-los em recipientes lacrados ou à prova de umidade. Para ambientes externos ou costeiros mais exigentes, recomendamos mudar para rebites semi-ocos de aço inoxidável (304 ou 316), que oferecem mais de 200 a 1.000 horas de proteção contra névoa salina.

Q3: Como seleciono o comprimento correto do cano para um rebite semi-oco de ferro?

R: Selecione um comprimento de cilindro 1,5–2,0 mm maior que a espessura total da pilha de material. Por exemplo, se você estiver unindo duas chapas de aço de 2 mm (total de 4 mm), escolha um comprimento de cilindro de 5,5–6,0 mm. Este comprimento extra fornece material suficiente para que a seção oca role para fora e forme um encaixe seguro sem atingir o fundo. Se o cano for muito curto, o clinche será fraco. Muito longo e o cano pode enrugar. Envie-nos a espessura da pilha de material e recomendaremos o comprimento exato do cano.

Solicite um orçamento – diga-nos o que você precisa

Entendemos que cada montagem é diferente. Em vez de pedir que você encaixe um produto padrão em seu projeto, preferimos começar com suas necessidades.

Para receber uma cotação firme de rebites semi-ocos de ferro, forneça as seguintes informações:

• Diâmetro da haste (mm) – de 1,2 mm a 10 mm
• Estilo de cabeça (redondo/plano/escareado/cogumelo/pan)
• Comprimento do cano (mm) – ou a espessura total da pilha de material
• Acabamento (zincado transparente/azul/amarelo/niquelado/óxido preto/fosfato)
• Quantidade anual estimada

Você também pode anexar um desenho, uma foto do seu rebite atual ou uma amostra de peça. Responderemos dentro de 24 horas com:

• Custo de ferramentas (se houver) – dispensado para tamanhos padrão
• Preço por peça com base no seu volume anual
• Prazo de entrega para primeiras amostras e produção em massa
• Política de amostras grátis – 20–50 peças para tamanhos padrão em estoque

Envie sua cotação para a Nuote Metals hoje mesmo. Sem pressão, sem obrigação – apenas uma cotação clara e competitiva.
