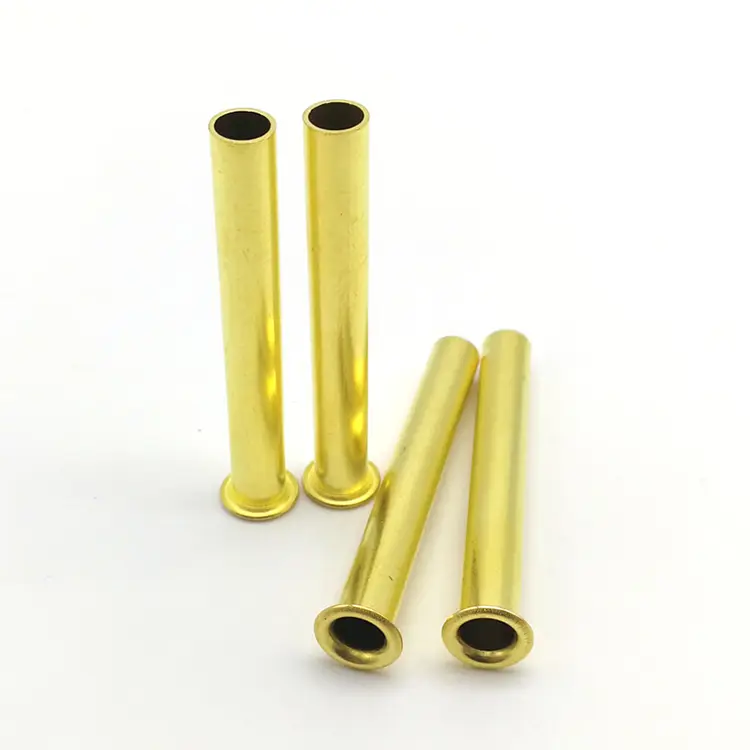

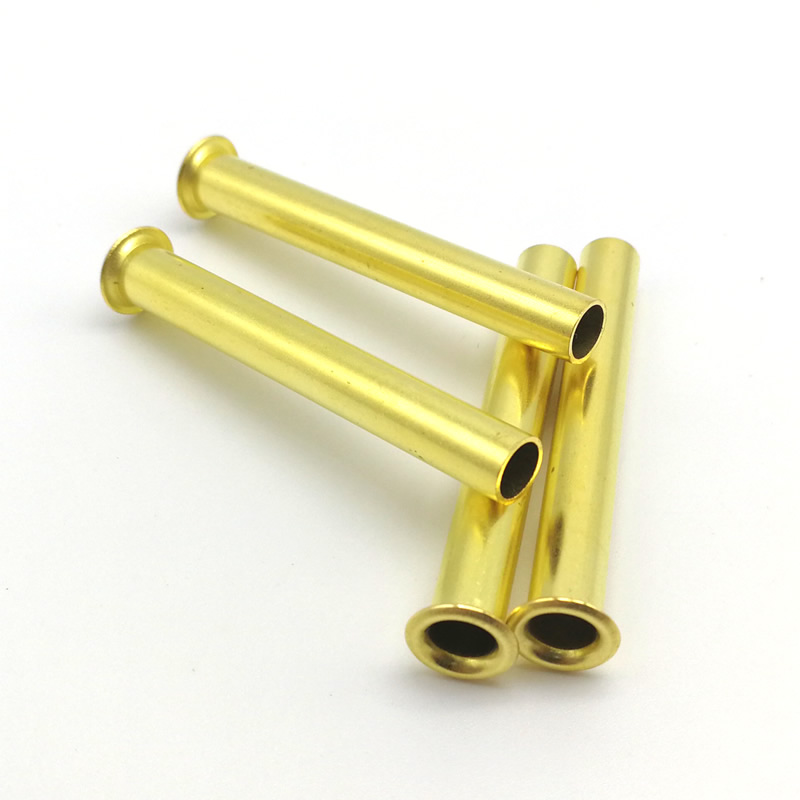

Rebites Tubulares Longos

O que são rebites tubulares longos?

Os rebites tubulares longos são fixadores totalmente ocos fabricados cortando comprimentos de tubos de metal e formando uma cabeça em uma das extremidades. A designação “longo” refere-se ao comprimento estendido do cano – normalmente excedendo 4–5 vezes o diâmetro do eixo, com comprimentos disponíveis de até 100 mm ou mais.

Ao contrário dos rebites tubulares padrão (que normalmente têm comprimentos de até 20–30 mm), os rebites tubulares longos são projetados para:

• Pilhas de materiais grossos– Unir múltiplas camadas de material onde um rebite padrão não consegue alcançar
• Passagem de fiação– Passar fios ou cabos elétricos através do furo oco
• Aplicações de laço– Permitir que cabos, cordas ou tiras passem pelo fixador
• Funções de espaçador/bucha– Manter uma distância fixa entre os componentes

Rebites tubulares longos versus rebites tubulares padrão – onde o comprimento extra é importante

Processo de Fabricação – Tubo Cortado + Cabeça Formulária

Os rebites tubulares longos são fabricados pelo mesmo processo de corte e cabeçote dos rebites tubulares padrão – mas com comprimentos estendidos, a precisão se torna ainda mais crítica.

1. Aquisição de estoque de tubos– Estoque de tubos certificados de fábricas aprovadas – aço carbono, aço inoxidável, latão, cobre ou alumínio. Cada lote vem com um certificado de teste do moinho e um número de aquecimento.

2. Inspeção de entrada– O material do tubo foi verificado quanto ao diâmetro externo (±0,02 mm), espessura da parede e composição do material. O espectrômetro confirma a qualidade do material.

3. Corte de tubo– O tubo é cortado no comprimento preciso da peça bruta. Para rebites longos (até 100 mm), a retilineidade e a esquadria das extremidades são essenciais.

4. Título– A peça bruta do tubo cortado é colocada em uma prensa de cabeçalho. Uma matriz de metal duro forma a cabeça (redonda, plana ou escareada) em uma extremidade. As matrizes polidas evitam marcas na superfície.

5. Corte– O flash ao redor da borda da cabeça é removido.

6. Caindo– As micro-rebarbas são eliminadas.

7. Chapeamento ou Revestimento– Aplicado conforme necessário.

8. Inspeção Final– Classificação 100% óptica. Amostra AQL verificada manualmente.

Prazo de entrega da amostra:Padrão de 5–7 dias; ferramentas personalizadas: 15–20 dias.

Materiais e Acabamentos para Rebites Tubulares Longos

Acabamentos padrão:Zincado, niquelado, passivado, lacado, antigo, liso.

Uma aplicação real – passagem de chicote elétrico automotivo

Um fabricante de chicotes elétricos automotivos precisava de um fixador para passar feixes de fios através de um painel grosso de anteparo. O painel consistia em múltiplas camadas – chapa metálica, material isolante de som e acabamento plástico – totalizando 18 mm de espessura. O cliente precisava de um fixador oco que:

• Passe os fios pelo painel grosso de forma limpa
• Proteja os fios de bordas metálicas afiadas
• Fornece uma conexão permanente e resistente a vibrações
• Não requer ilhós ou buchas adicionais

Fornecemos rebites tubulares longos de aço zincado – eixo de 5,0 mm, cabeça redonda de 9,0 mm, comprimento de cano de 22,0 mm, acabamento em zinco amarelo. O cano estendido passou por toda a pilha de material de 18 mm com espaço para se alargar de forma limpa na parte traseira. O furo oco permitiu que a fiação passasse pelo painel sem atrito. A cabeça redonda proporcionou uma aparência limpa e acabada no lado visível. O cliente testou 1.000 rebites em 500 veículos. Após 10.000 ciclos de vibração, zero afrouxamento, zero danos ao fio. Eles agora encomendam rebites tubulares longos em lotes de 200.000 peças anualmente.

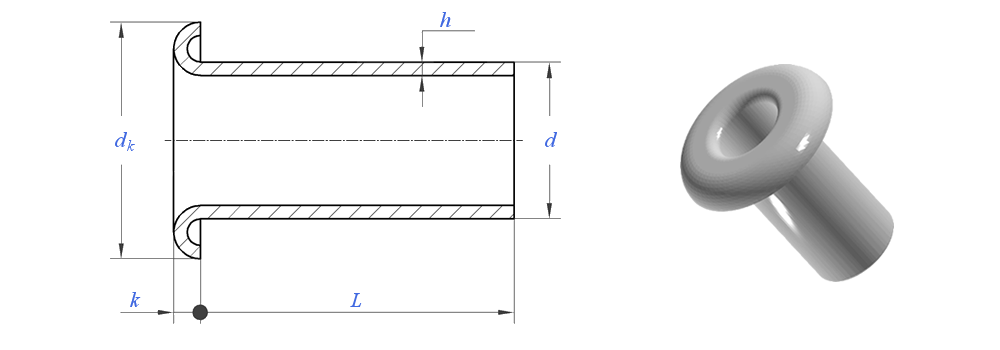

Como especificar um rebite tubular longo

Ao especificar um rebite tubular longo, a dimensão crítica é o comprimento do cano. Isso é calculado a partir da espessura total da pilha de material mais o comprimento extra necessário para alargamento.

A regra geral: Comprimento do cano = Espessura total da pilha de material + 2,0–2,5 mm (para alargamento limpo sem amassar).

Por exemplo, se a sua pilha de material tiver 18 mm de espessura, selecione um comprimento de cilindro de 20–20,5 mm. Para pilhas mais longas, o comprimento extra do alargamento pode precisar aumentar ligeiramente para acomodar o tubo mais longo.

O que precisamos de você:

• Diâmetro do eixo– 1,0 mm a 10,0 mm
• Comprimento do cano– calculamos a partir da espessura da sua pilha de material
• Comprimento total– do topo da cabeça ao final da cauda
• Estilo de cabeça– redondo, plano ou escareado
• Material– aço carbono, aço inoxidável, latão, cobre ou alumínio
• Terminar– zinco, passivado, níquel, lacado, antigo, etc.

Um rebite, oito verificações – Como garantimos a qualidade

Cada lote de rebites tubulares longos passa por oito portões de qualidade:

Verificação do diâmetro da matéria-prima– Estoque de tubo medido com micrômetro laser (±0,02mm). Qualquer bobina fora da faixa será rejeitada.

Verificação da composição da matéria-prima– Verificação do espectrômetro do grau do material.

Verificação da aparência do primeiro artigo– Primeiros 10 rebites inspecionados sob ampliação quanto a rachaduras, rebarbas, defeitos.

Verificação dimensional do primeiro artigo– Diâmetro interno, diâmetro externo, diâmetro do cabeçote, altura do cabeçote e comprimento total verificados em comparador óptico.

Verificações em processo– 5 rebites a cada 500 peças. Qualquer desvio interrompe a imprensa.

Configuração de teste (queima de teste)– A cada 2.000 peças, coloque 3 rebites no material de amostra. Clinch inspecionado quanto a simetria e rachaduras.

Teste de névoa salina (se necessário)– Teste ASTM B117. Certificado emitido com lote.

Inspeção final de saída– Classificação 100% óptica. Amostra AQL verificada manualmente. Documentação completa emitida.

Trabalhando com clientes em todo o mundo

Fornecemos rebites tubulares longos para fabricantes na América do Norte, Europa e Ásia. Nossos clientes constroem:

• Chicotes elétricos automotivos– Passagens de anteparo, gerenciamento de cabos
• Equipamento industrial– Conjuntos de painéis grossos, conexões estruturais
• Mobília– Juntas de estrutura para serviços pesados, pilhas espessas de materiais
• Gabinetes eletrônicos– Passagens de fiação, roteamento de cabos
• Hardware marítimo– Fixação em painel grosso resistente à corrosão
• Sistemas HVAC– Conexões de dutos, painéis de isolamento espessos

Fazemos parcerias com pequenas oficinas de montagem e grandes OEMs – desde a prototipagem rápida até a produção de alto volume. Nosso ponto forte é a flexibilidade: tamanhos personalizados, amostras rápidas e qualidade consistente em qualquer volume.

Três perguntas que respondemos com frequência

P: "Posso obter amostras antes de solicitar quantidades de produção?"

R: Sim – oferecemos amostras para todos os nossos produtos. Para especificações padrão existentes, as amostras são fornecidas gratuitamente – você paga apenas o custo de envio. Para tamanhos personalizados ou ferramentas personalizadas, a disponibilidade da amostra e o prazo de entrega dependem dos requisitos específicos. Entre em contato com nossa equipe de vendas com seu desenho ou especificação, e eles aconselharão sobre o custo da amostra e o prazo de entrega.

P: "Qual é o comprimento máximo do cano que você pode produzir para rebites tubulares longos?"

R: Podemos produzir rebites tubulares longos com comprimentos de cano de até 100 mm, dependendo do diâmetro e da espessura da parede. Para comprimentos superiores a 100 mm, recomendamos consultar nossa equipe de engenharia – rebites mais longos podem exigir manuseio especial e estão sujeitos a análise de viabilidade com base em seu material específico e requisitos de aplicação. O máximo prático é frequentemente determinado pela disponibilidade de estoque de tubos e pela capacidade da prensa de cabeçalho.

P: "Os rebites tubulares longos requerem ferramentas de ajuste especiais em comparação com os rebites tubulares padrão?"

R: Geralmente não – as mesmas ferramentas de ajuste podem ser usadas, desde que a ferramenta seja compatível com o diâmetro do eixo. No entanto, para rebites muito longos (acima de 50 mm de comprimento do cano), recomendamos o uso de um punção guiado para evitar que o cano deforme durante o alargamento. O comprimento extra torna o tubo mais suscetível à flexão se a força não for aplicada diretamente. Podemos fornecer ferramentas de ajuste adequadas, projetadas especificamente para as dimensões de seus rebites tubulares longos – punções e bigornas que garantem um alargamento limpo e reto sem dobrar. O prazo de entrega das ferramentas é normalmente de 5 a 7 dias e podemos incluí-lo em seu pedido de amostra.
