Os rebites tubulares DIN 7340 são a solução de precisão para suas necessidades de montagem leve?

Quando um engenheiro alemão procura umrebite tubular, é provável que estejam especificando a norma DIN 7340. Esta norma tem sido a espinha dorsal da fabricação de rebites ocos de precisão na Europa há décadas. Na Nuote Metals, produzimosRebites DIN 7340para clientes que exigem dimensões exatas, espessura de parede consistente e desempenho confiável.

Este guia explica o que o DIN 7340 realmente especifica, como ler uma designação DIN 7340 e onde esses rebites superam as alternativas genéricas.

O que exatamente é DIN 7340?

DIN 7340 é um padrão industrial alemão que especifica rebites tubulares cortados de tubos trefilados sem costura. A norma cobre diâmetros nominais de 1 mm a 10 mm e define dois formatos de cabeça: Forma A (cabeça plana/pan) e Forma B (cabeça redonda serrilhada). A versão atual é DIN 7340:2011-03.

A principal distinção entre os rebites tubulares DIN 7340 e outros rebites ocos é o processo de fabricação. Ao contrário dos rebites ocos produzidos por estampagem profunda (que cria um formato semelhante a um copo),Rebites DIN 7340são feitos de tubos de precisão trefilados sem costura. Isso garante que os diâmetros interno e externo sejam perfeitamente cilíndricos com espessura de parede consistente.

Como ler uma designação DIN 7340

O padrão especifica uma convenção de nomenclatura clara. Cada parâmetro está incluído no número da peça:

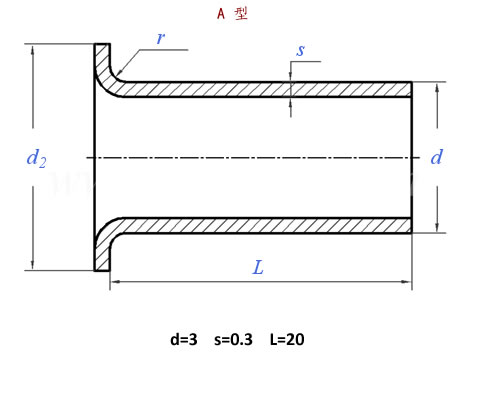

RN A 3 x 0,3 x 20 DIN 7340 Cu

Este sistema de nomenclatura significa que não há ambigüidade. Um comprador na Alemanha e um fabricante na China referem-se exatamente ao mesmo rebite.

Aplicações comuns para rebites tubulares DIN 7340

PorqueRebites DIN 7340são fabricados com tubos de precisão com espessura de parede consistente e são adequados para aplicações onde um furo interno limpo é importante.

Alimentação elétrica e montagem de PCB

O centro oco de um rebite tubular DIN 7340 permite a passagem dos fios. Isto é valioso para pontos de aterramento de PCB, conexões de terminal e aplicações de passagem elétrica onde o espaço é limitado. Os rebites de latão estanhado DIN 7340 são particularmente comuns para conexões soldáveis.

Artigos, bolsas e calçados de couro

As indústrias da moda e do couro dependem fortemente dos rebites DIN 7340 para furos de cintos, reforços de bolsas, ilhós de sapatos e fixações de correias. A baixa força de ajuste necessária para rebites tubulares evita danos a materiais macios como couro e tecido.

Componentes automotivos e aeroespaciais

Os rebites DIN 7340 são usados ​​em interiores automotivos, conjuntos de dutos HVAC, luminárias e aplicações aeroespaciais não estruturais onde a redução de peso e a resistência à corrosão são prioridades.

Aplicações Industriais e de Máquinas

Degraus de escada, gabinetes eletrônicos, aletas de trocadores de calor e estruturas de móveis são exemplos em que os rebites tubulares DIN 7340 fornecem união permanente econômica.

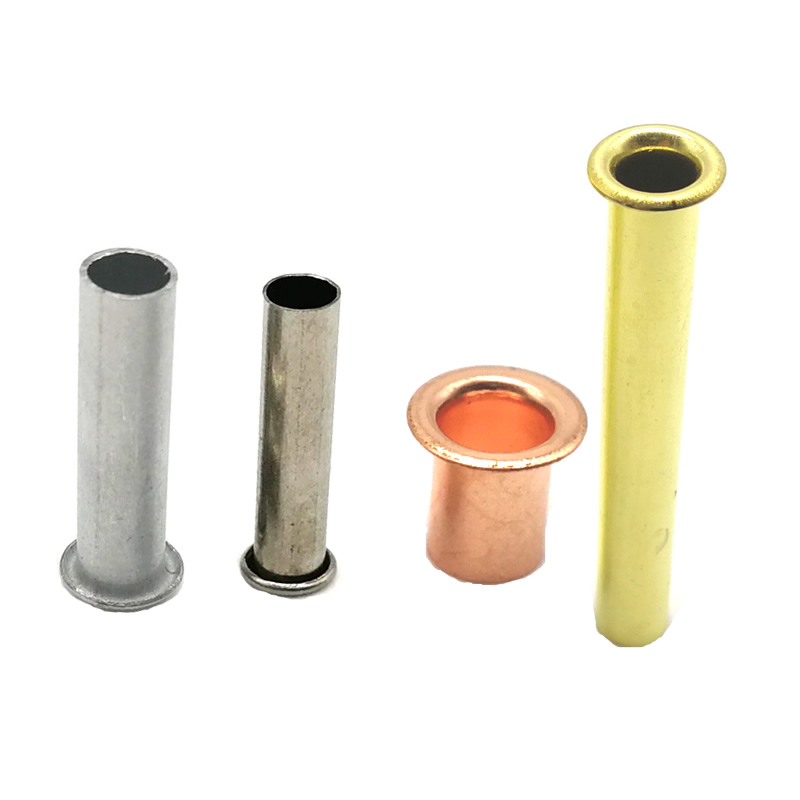

Opções e seleção de materiais

DIN 7340 permite múltiplos materiais de base. A tabela abaixo resume as opções comuns e suas aplicações mais adequadas.

Os rebites em conformidade com a norma DIN 7340 feitos de tubos trefilados oferecem uma vantagem sobre os rebites ocos estampados profundamente: o formato cilíndrico garante espessura de parede uniforme, o que se traduz em formação previsível de rolos durante a instalação.

Especificações Dimensionais – Forma A vs. Forma B

Forma A (cabeça plana/panela)

A forma A apresenta uma cabeça plana com perfil baixo. É a configuração mais comum para fixação de uso geral onde um acabamento nivelado ou discreto é aceitável.

Dimensões de exemplo para Forma A (cabeça chata):

As tolerâncias da Forma A geralmente seguem ±0,05 mm para o diâmetro da haste e ±0,10 mm para o diâmetro da cabeça.

Forma B (cabeça redonda serrilhada/cabeça enrolada)

A forma B apresenta um perfil de cabeça arredondado. A borda laminada proporciona uma aparência acabada e é frequentemente escolhida para aplicações visíveis ou onde é necessário um acabamento mais decorativo.

Por exemplo, uma lista de catálogo da Würth mostra um rebite de aço Forma B com zincagem: d1 = 8 mm, diâmetro da cabeça = 12 mm, altura da cabeça = 1,4 mm, comprimento = 8 mm, peso = 1,500 g.

A Forma B também pode incluir serrilhado na cabeça para melhorar a aderência em certas aplicações, embora isso varie de acordo com o fabricante.

Instalação – O que funciona para rebites DIN 7340

Definir um rebite tubular corretamente requer atenção a três variáveis: tamanho do furo, comprimento do rebite e ferramentas.

Tamanho do furo

O furo deve ser dimensionado corretamente. Recomenda-se uma folga não superior a +0,10 mm sobre o diâmetro externo (d1). Se o buraco for muito grande, o tubo irá entortar internamente antes que a cabeça se forme. Se o buraco estiver muito apertado, a parede fina pode rachar.

Cálculo do comprimento do rebite

Para um rebite rebitado padrão, o comprimento do rebite necessário é:

Espessura total do material + (0,5 a 0,7) × d1

Exemplo: unir duas chapas de 2,0 mm de espessura total com um rebite de 3 mm de diâmetro:

Comprimento = 2,0 + (0,6 × 3,0) = 3,8 mm.

Usar muito comprimento leva a um clinch confuso e instável. Usar muito pouco significa que o cacho não pode se formar adequadamente.

Ferramentas

Sempre use um punção de aço endurecido e polido. A matriz de rebitagem deve ser projetada para alargar gradualmente o eixo do rebite para evitar empenamento. Moldar a matriz com um alargamento gradual em vez de um ombro afiado produz um rolo uniforme de 360°.

Qualidade e Certificações

DIN 7340 é mantido pelo DIN Standards Committee Fasteners (FMV). A norma é revisada e atualizada periodicamente, sendo a versão 2011 a versão atual.

A Nuote Metals fabricaRebites DIN 7340em aço, aço inoxidável, cobre, alumínio e latão, com acabamentos lisos, niquelados e estanhados. Os tamanhos podem ser feitos sob medida de acordo com os desenhos do cliente. A empresa opera com certificação ISO 9001:2015, com inspeção 100% QC antes do embarque. Amostras grátis estão disponíveis para tamanhos em estoque, com MOQ de 20.000 peças para pedidos padrão.

Os rebites compatíveis com DIN 7340 são fabricados a partir de tubos trefilados sem costura, o que proporciona uma espessura de parede mais consistente em comparação com alternativas de repuxo profundo. Isto é relevante para aplicações onde o furo interno deve permanecer limpo para a passagem do fio ou onde a formação uniforme do rolo é crítica.

Introdução aos rebites DIN 7340

Se você especificar atualmenteRebites DIN 7340ou está pensando em mudar para um rebite tubular padronizado para sua montagem, o caminho mais rápido é solicitar amostras.

Forneça a espessura total da pilha de material, o diâmetro da haste desejado (d1) e o material preferido. A Nuote Metals calculará o comprimento recomendado e enviará amostras para teste.
