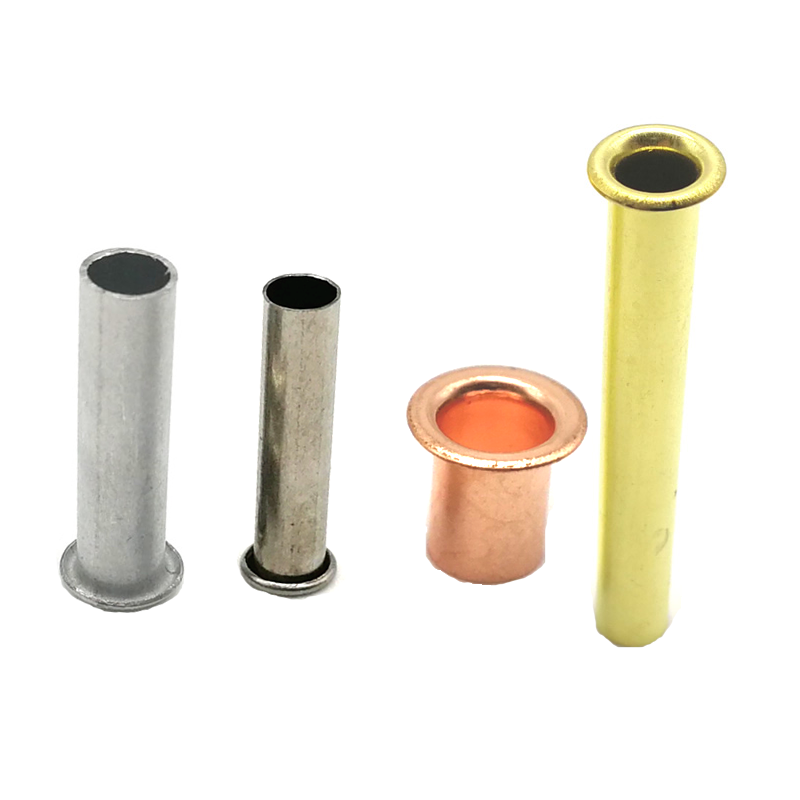

Rebites para tubos

A maioria dos rebites ocos que você encontrará no mercado são extraídos de chapa metálica – um processo que começa com uma tira plana e forma o cano por meio de trefilação progressiva. Os rebites para tubos são diferentes. Eles começam como tubos de metal reais - tubos sem costura ou soldados, cortados no comprimento certo, com uma cabeça formada em uma das extremidades.

Essa diferença é importante. Como começam como tubos, eles têm espessura de parede uniforme e diâmetro interno consistente. Eles parecem mais substanciais do que rebites ocos desenhados. Eles são ajustados de forma limpa com ferramentas manuais simples ou prensas. E o centro oco pode ser usado para fiação, amarração ou simplesmente para reduzir peso.

Se a sua aplicação precisa de um rebite oco com peso, resistência e furo limpo, eles são o que você está procurando.

Rebites de tubo versus rebites ocos desenhados – a diferença que importa

Escolha o tubo um quando:Você precisa de um rebite oco com um toque mais substancial. A aplicação envolve couro, selaria, acabamentos náuticos ou montagens elétricas. Você precisa de um diâmetro interno consistente para fiação ou laço. Você quer um fixador que pareça feito para durar.

Materiais que podemos oferecer

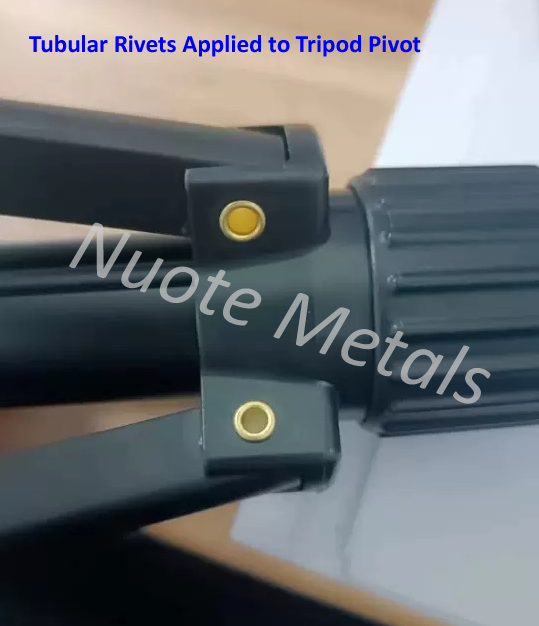

Uma aplicação real – Dobradiça de perna para tripé de câmera

Um fabricante profissional de tripés de câmera precisava de um prendedor leve e limpo para o mecanismo de dobradiça da perna. As seções das pernas são telescópicas e dobradas – qualquer fixador saliente arranharia o tubo interno da perna durante a extensão e retração. Os rebites sólidos originais forneciam resistência, mas acrescentavam peso desnecessário e exigiam alta força de ajuste que ocasionalmente danificava o fino tubo de alumínio. Os ilhós desenhados eram muito claros e não proporcionavam a sensação substancial que o cliente desejava para um produto premium.

Fornecemos rebites para tubos de alumínio - haste de 4,0 mm, cabeça redonda de 7,5 mm, comprimento de cano de 8,0 mm, acabamento anodizado transparente. A construção do tubo proporcionou espessura de parede uniforme e um diâmetro interno limpo e consistente. O design oco reduziu o peso geral da dobradiça em 15%. A cabeça redonda assentava perfeitamente na superfície da dobradiça, sem raspar o tubo interno da perna. O cliente testou 500 rebites em 250 tripés. Após 10.000 ciclos de extensão-retração, zero afrouxamento, zero arranhões, zero falhas. Eles agora encomendam nossos rebites em lotes de 200.000 peças anualmente.

Estilos de cabeça – O que oferecemos

Eles estão disponíveis em três estilos de cabeça:

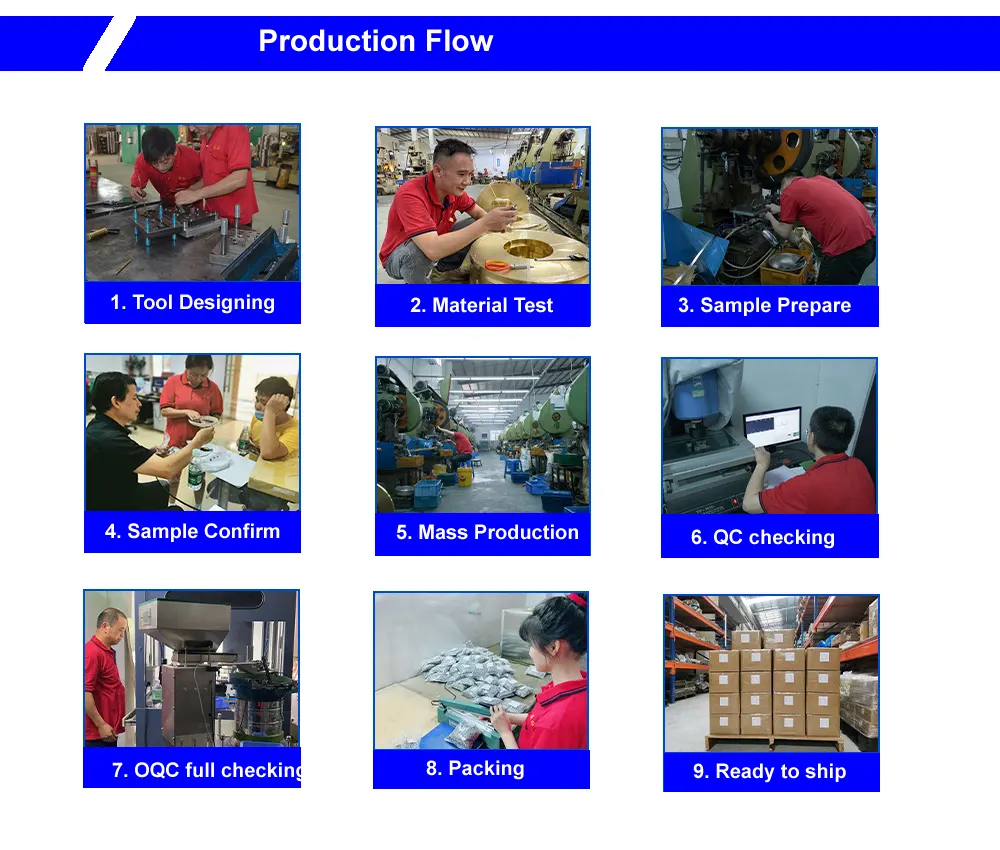

Como os fabricamos – Corte de tubo + cabeçalho

Os rebites para tubos começam como tubos de metal - não de arame, nem de folha. O processo é diferente de outros tipos de rebites.

1. Aquisição de estoque de tubos– Compramos tubos de metal certificados (sem costura ou soldados) de fábricas aprovadas – latão, cobre, aço inoxidável, aço carbono ou alumínio. Cada lote vem com um certificado de teste do moinho e um número de aquecimento.

2.Inspeção de materiais recebidos– O estoque do tubo é verificado quanto ao diâmetro externo (±0,02 mm), espessura da parede e composição do material. Tubos fora da especificação são rejeitados.

3. Corte de tubo– O tubo é cortado no comprimento preciso da peça bruta usando equipamento de corte de alta velocidade. Cada espaço em branco se torna um rebite.

4. Cabeçalho– A peça bruta do tubo cortado é colocada em uma prensa de cabeçalho. Uma matriz de metal duro forma a cabeça (redonda, plana ou escareada) em uma extremidade. O tubo oco permanece aberto na extremidade traseira.

5. Aparar– O flash ao redor da borda da cabeça é removido.

6. Caindo– As micro-rebarbas são eliminadas.

7. Chapeamento ou Revestimento– Zinco, níquel, passivação, laca ou outros acabamentos são aplicados conforme especificado.

8. Inspeção Final– Classificação 100% óptica para dimensões críticas. Amostra AQL verificada manualmente. Relatório dimensional e Certificado de Conformidade emitido a cada remessa.

Tempo de espera:Padrão de 5 a 10 dias; ferramentas personalizadas: 15–20 dias.

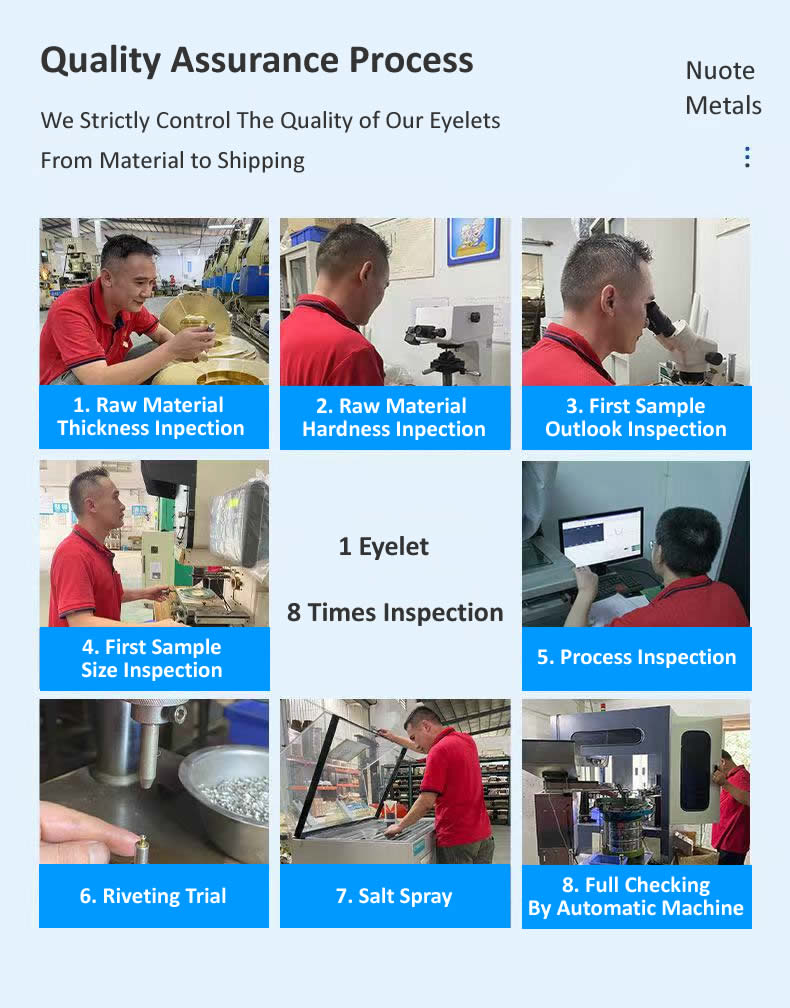

Um rebite, oito verificações – Como garantimos a qualidade

Não confiamos em amostragem aleatória. Cada lote de rebites para tubos passa por oito portões de qualidade separados antes de sair de nossa fábrica. O princípio é simples: meça antecipadamente, meça com frequência e nunca presuma.

Verificação do diâmetro da matéria-prima– O estoque de tubos de entrada é medido com um micrômetro a laser. Tolerância de diâmetro: ± 0,02 mm. Qualquer bobina fora dessa faixa é rejeitada antes de chegar à área de produção.

Verificação da dureza da matéria-prima– Uma amostra de cada lote de tubo é testada em um testador de dureza Rockwell. A faixa aceitável varia de acordo com o material. Muito mole e o rebite se deformará durante o rumo. Muito duro e o tubo pode rachar durante a queima.

Verificação da aparência do primeiro artigo– Após a configuração do ferramental, os primeiros 10 rebites são inspecionados visualmente sob ampliação. Procuramos rachaduras, cabeças irregulares, marcas superficiais ou rebarbas. Qualquer defeito visível para a prensa.

Verificação dimensional do primeiro artigo– Os mesmos 10 rebites são medidos em um comparador óptico. O diâmetro da cabeça, a altura da cabeça, o diâmetro da haste, o comprimento do cano e a espessura da parede devem estar dentro das tolerâncias de desenho antes do início da produção.

Verificações em processo– Durante a produção em massa, o operador puxa 5 rebites a cada 500 peças. As dimensões são verificadas com paquímetros digitais e medidores de avanço/não avanço. Qualquer desvio aciona o ajuste do ferramental.

Configuração de teste (queima de teste)– A cada 2.000 peças, colocamos 3 rebites em uma amostra representativa de material (mesma espessura e tipo de sua montagem). O rebite alargado é inspecionado quanto à simetria, estanqueidade e formação livre de rachaduras. Não são aceitos rebites soltos ou rachados.

Teste de névoa salina (se necessário)– Para rebites externos ou revestidos, enviamos amostras ao nosso laboratório para testes de névoa salina ASTM B117. Um certificado é emitido com o lote.

Inspeção final de saída– Antes da embalagem, cada rebite passa por uma máquina de classificação óptica. As câmeras verificam o diâmetro e a altura da cabeça, o diâmetro da haste, o comprimento do cano e a concentricidade. As rejeições são ejetadas automaticamente. Uma amostra aleatória de AQL (Nível II, 1.0) é então extraída para verificação manual.

Um rebite para tubo que sobrevive a todas as oito etapas está pronto para sair de nossa fábrica. Mantemos registros de cada cheque por cinco anos.

O que nossos clientes dizem – Feedback real

Três perguntas que respondemos com frequência

P: "Qual é a diferença entre rebites tubulares e rebites tubulares - eles são a mesma coisa?"

R: Em muitos contextos, “rebites tubulares” e “rebites tubulares” são usados ​​de forma intercambiável. Ambos se referem a rebites ocos feitos de tubo. No entanto, há uma distinção técnica: alguns rebites tubulares (DIN 7339) são feitos de tiras formadas em um tubo, enquanto os rebites para tubos (DIN 7340) são feitos de tubos sem costura ou soldados. Na Nuote Metals, nossos rebites são feitos de tubos genuínos - cortados no comprimento certo e acabados - proporcionando-lhes espessura de parede uniforme e diâmetro interno consistente.

P: "Eles podem ser usados ​​para conexões elétricas?"

R: Sim – dependendo do material. Os rebites para tubos de latão oferecem excelente condutividade elétrica e térmica, tornando-os adequados para conexões de placas de circuito, dispositivos de aterramento e terminações de fios. Os rebites para tubos de cobre fornecem condutividade ainda maior (100% IACS) para aplicações elétricas exigentes. Rebites para tubos de aço inoxidável e aço carbono não são recomendados para conexões elétricas devido à sua menor condutividade.

P: "Onde eles são comumente usados ​​e quais materiais são melhores para cada aplicação?"

R: Eles são usados ​​em uma ampla variedade de indústrias, e a escolha do material depende da aplicação:

Para o tripé acima, o alumínio foi a escolha certa – proporcionou a aparência leve e limpa que o cliente precisava, sem comprometer a resistência ou a durabilidade.
