Estampagem de metal de precisão

Desde os suportes que prendem o motor do seu carro até os terminais que conectam a bateria do seu telefone,estampagem de metal de precisãocomponentes estão por toda parte. São as peças metálicas que dão forma, estrutura e função aos produtos que utilizamos no dia a dia. Na Nuote Metals, produzimos esses componentes aos milhões – com precisão, consistência e economia.

O que é estampagem de metal de precisão?

É um processo de fabricação que forma componentes metálicos alimentando bobinas ou chapas metálicas através de uma prensa de estampagem equipada com matrizes personalizadas. A prensa aplica alta força para cortar, dobrar, moldar ou perfurar o metal até obter um formato acabado – geralmente em um único golpe ou em uma sequência progressiva.

Ao contrário da fundição ou forjamento, a estampagem não requer a fusão do material. Molda o metal à temperatura ambiente por meio da conformação a frio, o que preserva as propriedades mecânicas originais do material. O resultado é um componente forte, dimensionalmente preciso e pronto para montagem – sem o custo ou tempo adicional do processamento secundário.

A estampagem de metal de precisão pode produzir peças simples – uma arruela plana com um furo no meio – ou componentes complexos – uma caixa estampada profunda com múltiplas dobras, furos perfurados e recursos em relevo. A complexidade depende do projeto da matriz e do número de operações realizadas em cada curso de prensagem.

Estampagem vs. Processos Alternativos – Por que a estampagem vence

Quando você precisa produzir peças metálicas em grandes quantidades, a estampagem costuma ser o método mais eficiente disponível.

Uma vez fabricada a matriz, o custo marginal de cada peça adicional é muito baixo. Isso torna a estampagem a escolha ideal para tiragens de produção de 10.000 peças ou mais.

Nossas Capacidades de Estampagem – Prensas, Materiais e Processos

Capacidade de imprensa

Operamos uma moderna unidade de estamparia com prensas que variam de 25 a 200 toneladas. Esta linha nos permite lidar com tudo, desde componentes eletrônicos delicados até peças automotivas estruturais maiores.

Opções de materiais

Processos de estampagem disponíveis

Tolerâncias Dimensionais

Mantemos tolerâncias rígidas com base na espessura do material e na geometria da peça. Para a maioria dos recursos, mantemos ±0,05 mm para posições de furos, contornos de peças brutas e ângulos de curvatura. Tolerâncias de precisão de até ±0,01 mm estão disponíveis mediante solicitação.

Uma aplicação real – Terminal de bateria para fabricante de veículos elétricos

Um fabricante de baterias para veículos elétricos precisava de um componente terminal de grande volume para suas conexões de célula a barramento. O terminal exigia vários furos perfurados na posição de ±0,05 mm, uma curvatura de 90° com um raio estreito e uma superfície de contato cunhada para desempenho elétrico consistente. O volume anual era de 500.000 peças – muitas para usinagem CNC, muito complexas para uma simples matriz de corte.

Projetamos uma matriz progressiva com nove estações: perfurar furos piloto, moldar o contorno externo, cunhar a superfície de contato, dobrar e cortar final. A matriz progressiva funciona a 80 golpes por minuto, produzindo terminais acabados e prontos para galvanização. O cliente recebeu as primeiras amostras em 18 dias e as peças de produção em 30 dias. Após 18 meses de produção, a matriz produziu mais de 1,5 milhão de terminais com rejeições de dimensão zero.

Onde é usado

Componentes de estampagem de metal de precisão são encontrados em praticamente todos os setores:

• Automotivo– Suportes, invólucros, conectores, caixas de sensores, componentes de cintos de segurança, peças do sistema de escapamento
• Eletrônica– Blindagem de latas, terminais, contatos, conectores, dissipadores de calor
• Dispositivos médicos– Componentes de instrumentos cirúrgicos, invólucros de equipamentos de diagnóstico, invólucros de dispositivos implantáveis
• Aeroespacial– Suportes, fixadores, gabinetes, componentes de acabamento interno
• Energia renovável– Clipes de montagem do painel solar, componentes do gabinete da bateria, chassi do inversor
• AVAC– Componentes de dutos, carcaças de ventiladores, painéis de controle
• Móveis e ferragens– Dobradiças, suportes, conectores, acabamentos decorativos
• Telecomunicações– Componentes de blindagem, invólucros de conectores, peças de equipamentos de estação base

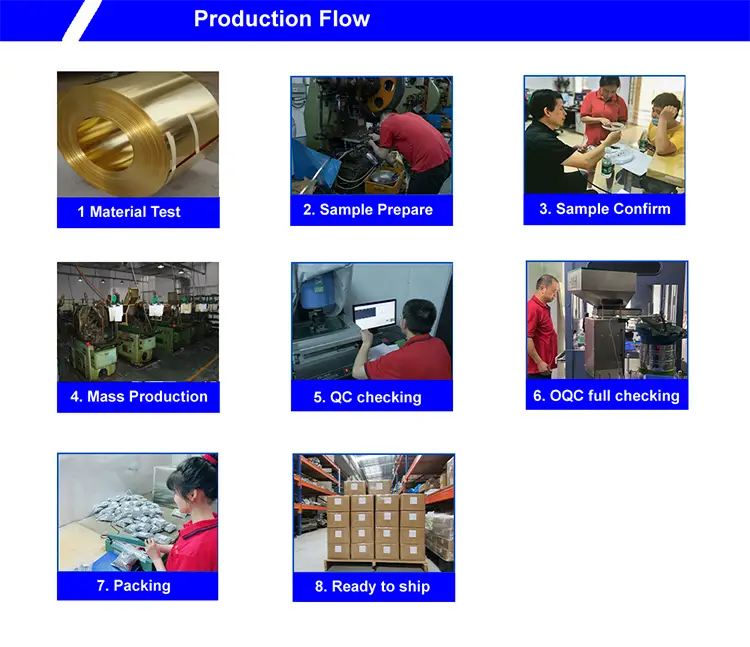

Como fabricamos componentes de estampagem – do projeto à entrega

Etapa 1: Design e revisão do DFM

Você fornece um desenho 2D ou modelo 3D (STEP, IGES ou PDF). Nossos engenheiros revisam o projeto quanto à capacidade de fabricação – verificando raios, tolerâncias, espessura do material e direções de dobra. Fornecemos feedback do DFM dentro de 2 a 3 dias úteis para reduzir custos com ferramentas e melhorar o desempenho das peças.

Etapa 2: Projeto e fabricação de ferramentas

Projetamos e fabricamos nossas próprias matrizes de estampagem internamente. Essa integração vertical nos proporciona prazos de entrega mais rápidos, custos mais baixos de ferramentas e controle de qualidade completo. A seleção do aço ferramenta (D2, A2 ou metal duro para grandes volumes) é adequada aos seus requisitos de material e volume.

Etapa 3: Amostragem e Inspeção do Primeiro Artigo

Produzimos até 20 peças de amostra sem custo adicional (para ferramentas aprovadas). Medimos todas as dimensões em um comparador óptico e fornecemos um relatório completo da Inspeção do Primeiro Artigo (FAI). Você inspeciona e aprova antes do início da produção.

Etapa 4: Produção e Controle de Qualidade

A produção completa é executada de acordo com a quantidade do seu pedido. As inspeções em processo ocorrem em intervalos definidos (a cada 500–2.000 peças). Amostragem aleatória final por AQL (ANSI/ASQ Z1.4). Cada lote é 100% inspecionado dimensionalmente antes da embalagem.

Etapa 5: Operações Secundárias e Remessa

Oferecemos serviços secundários internos e de parceria: rebarbação, rosqueamento, soldagem, galvanização (zinco, níquel, estanho), pintura a pó e anodização. As peças são embaladas de acordo com sua especificação – a granel, bandeja, bobina ou saco – e enviadas com documentação completa.

Garantia de qualidade – O que verificamos, por que é importante

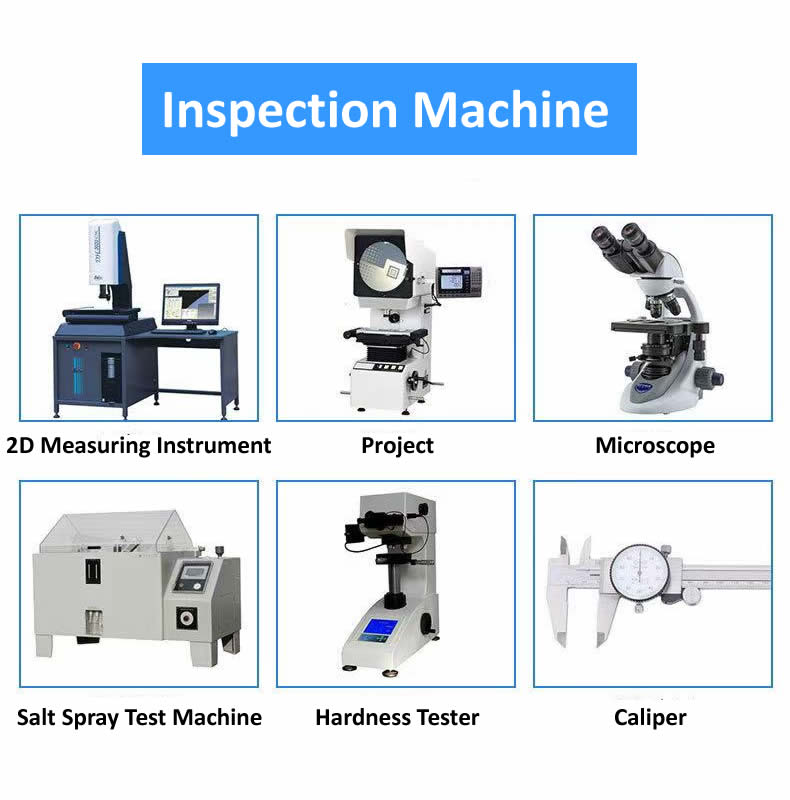

Nosso equipamento de inspeção:

• Sistema de medição de imagem 2.5D– Medição de contorno completo, posição do furo, concentricidade
• Projetor de perfil (comparador óptico)– Profundidade da cavidade, ângulo de curvatura, raio da borda
• Micrômetro a laser– Medição de diâmetro em alta velocidade e sem contato
• Testador de dureza Rockwell– Verificação da dureza da matéria-prima
• Câmara de teste de névoa salina –Teste de resistência à corrosão (ASTM B117)
• Espectrômetro– Verificação da composição do material das bobinas recebidas

Todos os equipamentos são calibrados anualmente por laboratórios terceirizados credenciados. Os registros de inspeção são retidos por cinco anos.

Seu pedido – O que lhe enviamos

Quando seus componentes de estampagem de metal de precisão chegam, você recebe um registro completo do que foi produzido e como foi verificado.

O que você encontrará na caixa:

• Peças em embalagens seladas– Rotulado com número da peça, número do lote e quantidade
• Certificado de material– Composição química e propriedades de tração da bobina original
• Relatório de inspeção do primeiro artigo (FAI)– Verificação dimensional completa (para novas ferramentas)
• Relatório de inspeção dimensional– Medições reais do lote de produção
• Certificado de chapeamento– Espessura verificada por XRF (se aplicável)
• Certificado de Conformidade– Assinado pelo nosso gerente de controle de qualidade, rastreável em lote

Certificado para:ISO 9001:2015, RoHS, REACH

Três perguntas que respondemos com frequência

P: "Qual é a quantidade mínima de pedido (MOQ) para estampagem de metal de precisão?"

R: Para peças que exigem novas ferramentas dedicadas, nosso MOQ típico é de 5.000 a 10.000 peças para amortizar os custos de ferramentas. No entanto, oferecemos quantidades flexíveis para prototipagem – de 50 a 500 peças usando ferramentas macias temporárias ou corte a laser (para peças planas sem dobras). Para peças que podem ser produzidas usando nossa biblioteca de ferramentas padrão existente, aceitamos pedidos a partir de 100 peças. Envie seu desenho para um orçamento personalizado. Também oferecemos até 20 peças de amostra gratuitamente após a aprovação do ferramental (o cliente paga o frete).

P: "Qual é o prazo de entrega típico para estampagem de metal de precisão?"

R: Os prazos de entrega dependem da complexidade da peça e dos requisitos de ferramentas. Para peças simples com ferramentas de corte ou perfuração de operação única (matriz composta), a fabricação de ferramentas normalmente leva de 15 a 20 dias úteis. As primeiras amostras estão disponíveis de 3 a 5 dias após a conclusão do ferramental. Para peças complexas que exigem matrizes progressivas com múltiplas estações (dobra, trefilação, cunhagem), o prazo de entrega das ferramentas varia de 25 a 40 dias úteis. Oferecemos ferramentas rápidas por uma taxa adicional. As ferramentas de protótipo (ferramentas leves usando alumínio ou aço-carbono) podem ser produzidas em 7 a 10 dias para execuções de validação de baixo volume.

P: "Como posso começar um projeto de estampagem de metal de precisão?"

R: Começar é simples. Envie-nos um desenho 2D (PDF) ou modelo 3D (STEP, IGES ou SolidWorks) com dimensões, tolerâncias e material especificado. Inclua sua quantidade estimada anual ou de pedido e quaisquer requisitos de acabamento superficial. Com essas informações, fornecemos uma cotação orçamentária em 24 horas e uma cotação firme com detalhamento das ferramentas em 3 a 5 dias úteis. Para peças simples, podemos citar um esboço à mão ou uma fotografia nítida com dimensões. Também oferecemos análise DFM gratuita – revisaremos seu projeto e sugeriremos melhorias antes do início do ferramental.

Nuote Metals – Dongguan, China. Certificado ISO 9001:2015. Revisão gratuita do DFM e amostras disponíveis. Contate-nos com seu desenho - responderemos dentro de 24 horas com custo de ferramental, preço da peça e prazo de entrega.
