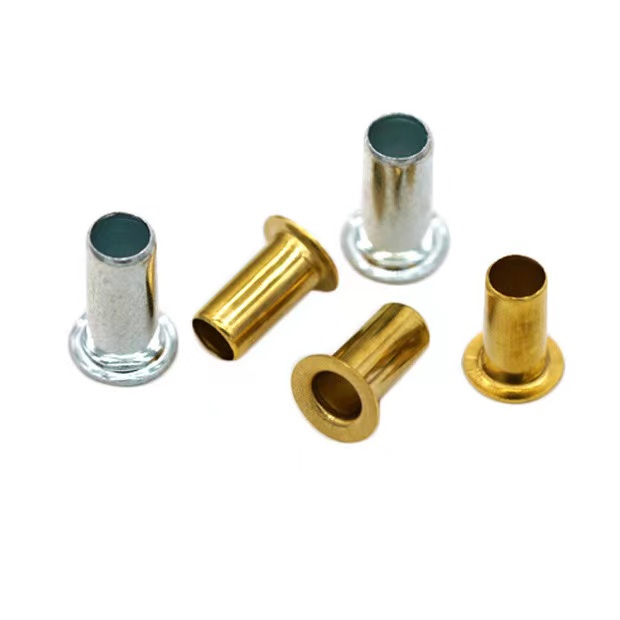

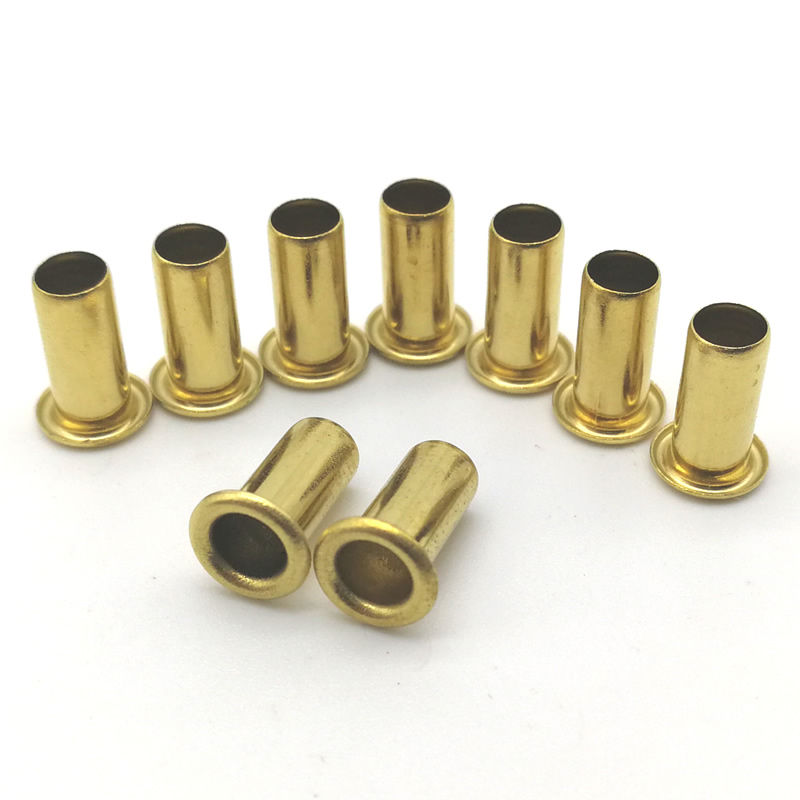

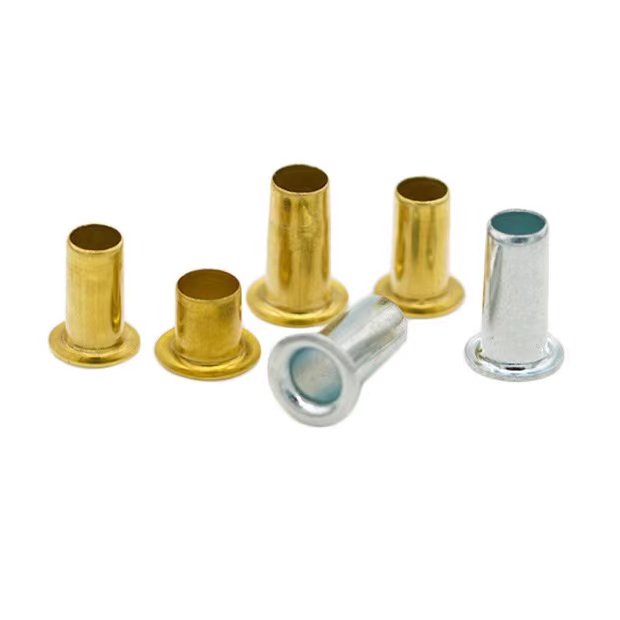

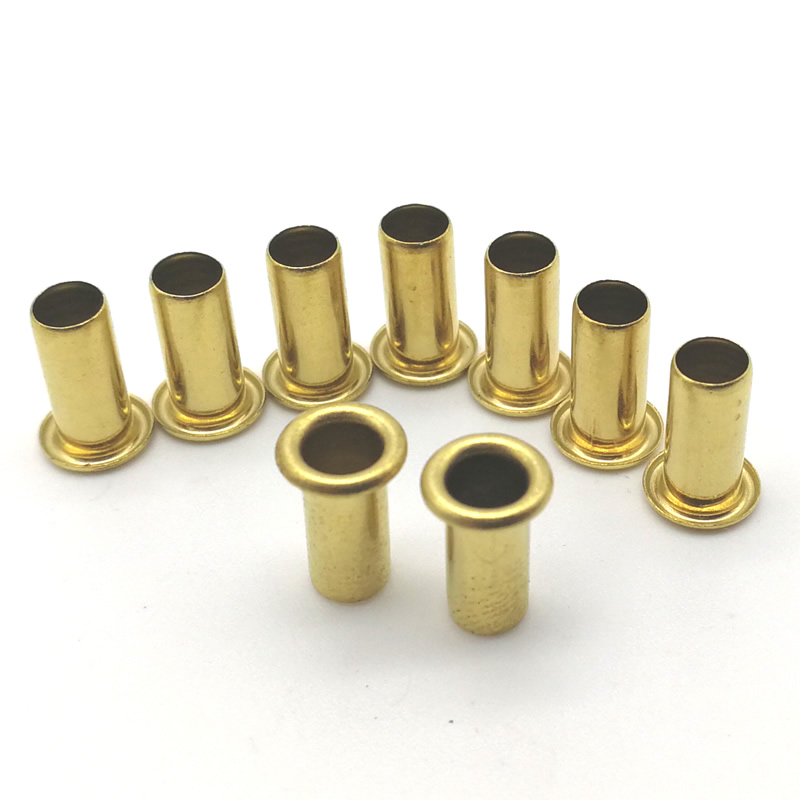

Ilhó perfurado

Para reforçar furos em tecido, couro ou chapa fina, este componente oferece uma solução simples e permanente. Ao contrário das alternativas estiradas ou tubulares, umilhó perfuradoé formado pela extrusão de um cilindro a partir de um disco plano - resultando em uma peça sem costura e sem rebarbas, adequada para montagem de alto volume.

Nuote Metalssegue um rigoroso protocolo de fabricação de sete etapas para cada pedido, desde a origem do material até a inspeção final. Este guia detalha nosso processo, opções de materiais, dados dimensionais e políticas de qualidade transparentes.

Aplicações do mundo real

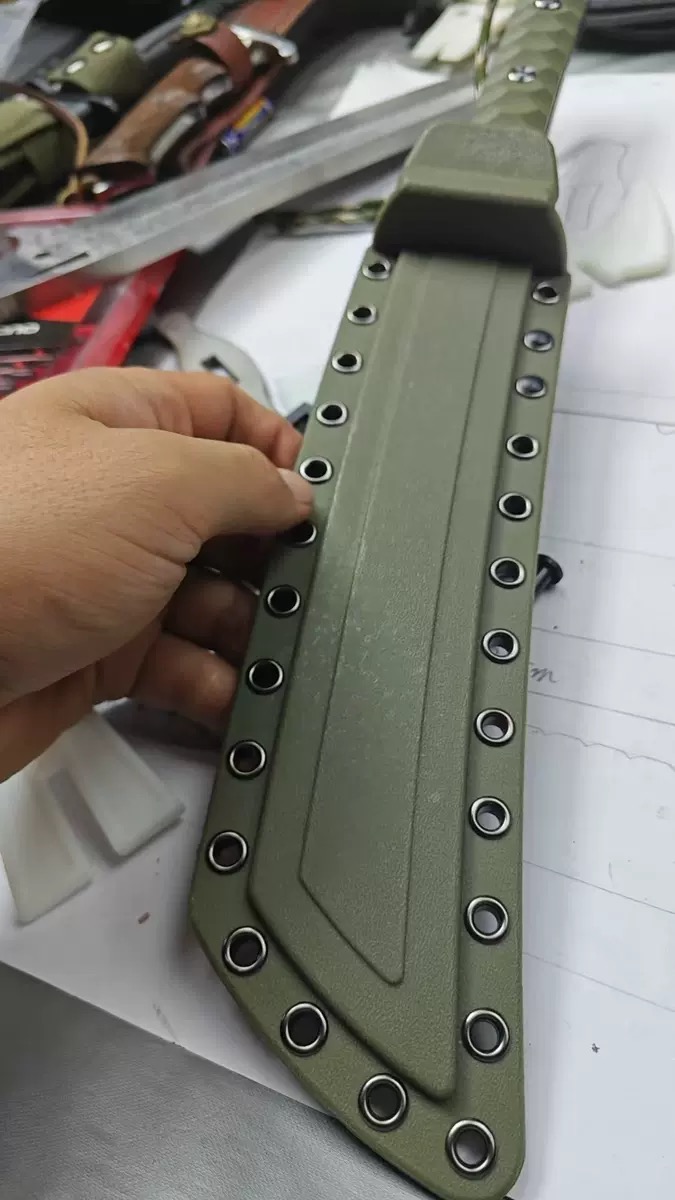

Caso 1 – Detalhes decorativos para faca de brinquedo (plástico ABS, ilhó perfurado em latão)

Um fabricante de brinquedos infantis queria adicionar um visual realista e premium à sua série de facas para brincar. O design exigia pequenos pontos de metal ao redor da lâmina e do cabo para imitar a aparência de rebites em uma ferramenta real. Esses detalhes eram puramente decorativos – e não de suporte de carga. Os requisitos eram: brilhante, seguro para crianças, fácil de instalar e seguro o suficiente para sobreviver a brincadeiras difíceis.

Fornecemos componentes de ilhó perfurados em latão (diâmetro interno de 3 mm, flange externo de 6 mm, comprimento de cano curto de 2 mm, acabamento lacado). O cano raso permitiu que o ilhó ficasse quase rente à superfície do ABS. O acabamento em latão brilhante deu ao brinquedo uma aparência “autêntica” de alta qualidade. Como o ilhó perfurado não tem rebarbas pontiagudas, ele passou em todos os testes de segurança para prender os dedos. Recomendamos uma instalação simples da estaca térmica: aqueça levemente o ilhó e pressione-o em um recesso pré-moldado. Após 10.000 ciclos de queda e impacto, nenhum dos ilhós decorativos se soltou ou caiu. O cliente agora usa nossos ilhós perfurados em latão em quatro modelos de brinquedos como elemento de design exclusivo.

Caso 2 – Ponto de Amarração da Lona

Um fabricante de lonas industriais precisava de um ilhó resistente à corrosão para coberturas de caminhões pesados ​​expostos ao sal das estradas e à chuva. Os ilhós de alumínio anteriores deformaram-se sob alta tensão e corroeram após um inverno. Eles precisavam de uma solução mais forte e à prova de ferrugem que pudesse suportar uma força de tração de 200 kg.

Recomendamos peças de ilhó perfuradas em latão (diâmetro interno de 8 mm, flange externa de 15 mm, comprimento do cano de 8 mm, acabamento lacado). O material de latão ofereceu excelente resistência à corrosão em condições externas, ao mesmo tempo que permaneceu fácil de ajustar. O cano sem costura do ilhó perfurado rolou firmemente contra o tecido de PVC, evitando a passagem. O amplo flange de latão distribui a carga uniformemente, eliminando a deformação. Após dois anos de uso em campo em 5.000 lonas, não foram relatadas nenhuma falha. Desde então, o cliente converteu todas as tampas resistentes em nossos ilhós perfurados de latão.

Diferentes tipos de ilhós que podemos fazer

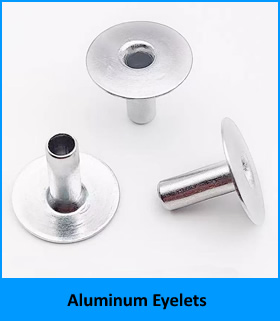

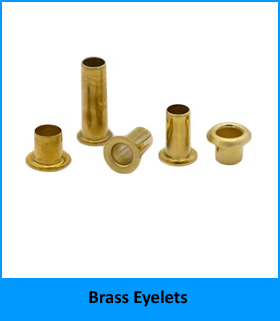

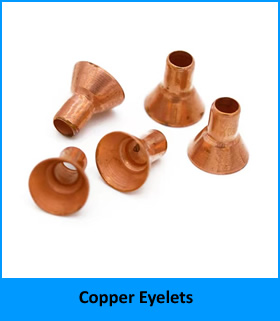

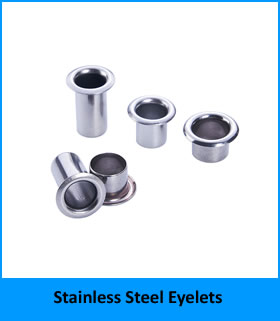

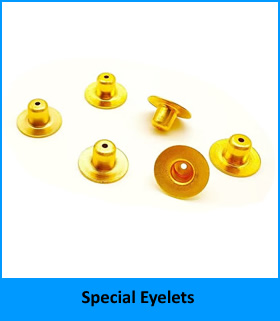

A Nuote Metals produz diversos tipos de ilhós, como ilhós de latão, ilhós de aço, ilhós de aço inoxidável, ilhós de alumínio, ilhós de cobre e ilhós especiais.





Parâmetros Técnicos – Materiais e Dimensões

Oferecemos estes ilhós em quatro famílias de materiais.

Opções de materiais

Material	Notas	Acabamento Típico	Resistência à corrosão
Latão	C26000	Lacado, antigo, níquel	Bom (interno/marítimo)
Aço de baixo carbono	SPCC, Q195	Zincado (transparente/azul/amarelo)	Moderado a bom
Alumínio	5052, 1100	Transparente ou anodizado colorido	Bom (spray de sal por mais de 100 horas)
Aço inoxidável	304, 316	Passivado, jateado	Excelente (marítimo/químico)

Faixa Dimensional Padrão

Diâmetro interno (mm)	Flange Externo (mm)	Comprimento do cano (mm)	Faixa de aderência (mm)
3.0	6,0 – 6,5	3,4,5	1,0 – 3,5
4.0	7,5 – 8,0	4,5,6	1,5 – 4,5
5.0	9,0 – 10,0	5,6,7	2,0 – 5,5
6.0	10,5 – 11,5	6,7,8	2,5 – 6,5
8.0	13,5 – 15,0	7,8,10	3,0 – 8,0
10.0	16h0 – 18h00	8,10,12	3,5 – 10,0

Na verdade temos mais de 3.000 tamanhos diferentes de ilhós em estoque, aqui estão listados apenas alguns tamanhos.

Processo de produção em sete etapas

Seguimos esse fluxo de trabalho para cada lote.

Passo a passo da matéria-prima à peça acabada

1. Fornecimento de materiais– Bobinas certificadas de latão, aço, alumínio ou aço inoxidável são adquiridas de fábricas aprovadas. Cada bobina é rotulada com número de calor e grau.
2. Inspeção de Materiais– As bobinas recebidas são testadas usando um espectrômetro para verificar a composição química. A espessura é verificada com um micrômetro a laser.
3. Personalização ou configuração de ferramentas– Para novas dimensões, projetamos e usinamos matrizes progressivas de metal duro (prazo de entrega de 15 a 25 dias). Para tamanhos padrão, nossos técnicos instalam e alinham a matriz existente.
4. Inspeção do primeiro artigo– A prensa produz de 20 a 50 peças de amostra. Nossa equipe de controle de qualidade mede todas as dimensões (DI, OD, comprimento do cano, espessura do flange). As amostras são enviadas ao cliente para aprovação.
5. Produção em massa– Após aprovação, a prensa funciona de 200 a 600 golpes por minuto, produzindo até 30.000 componentes por hora. As verificações em processo ocorrem a cada 2.000 peças.
6. Chapeamento Subcontratado (se necessário)– Para peças de aço ou latão que requerem acabamentos de zinco, níquel ou antiguidades, enviamos lotes para nossos parceiros de revestimento certificados. A espessura do revestimento é verificada por XRF.
7. Inspeção Final de Saída– Os lotes finalizados são 100% classificados opticamente para dimensões críticas. Uma amostra aleatória (AQL 1.0) é extraída para verificação dimensional completa e teste de tração. Um Certificado de Conformidade é emitido com cada remessa.

Este fluxo de trabalho de sete etapas garante que cadailhó perfuradosair de nossa fábrica atende às tolerâncias e propriedades do material que prometemos.

Veja nosso vídeo para saber como fazemos ilhós

Garantia de Qualidade e Certificações

Mantemos o seguinte para cada lote:

• Escopo da Certificação
• ISO 9001:2015 Sistema de gestão de qualidade completo
• RoHS (2011/65/EU) Limites de chumbo, cádmio e mercúrio (testado pela SGS)
• Declaração REACH SVHC (lista atual)
• Declaração de isenção de minerais de conflito na RDC

Cada remessa inclui um certificado de teste de usinagem, relatório de inspeção dimensional, certificado de espessura de revestimento (se aplicável) e um Certificado de Conformidade assinado.

Políticas Transparentes

• Política de amostras – 20 peças grátis para qualquer tamanho padrão (o cliente paga o frete)
• Quantidade mínima de pedido – 2.000 peças para aço/latão; 5.000 para inoxidável/alumínio
• Prazo de entrega – 5 a 7 dias úteis para tamanhos em estoque; 12–15 dias para acabamentos personalizados
• Encargos de ferramentas – Nenhum para IDs padrão e comprimentos de cano
• Política de devolução – Peças defeituosas substituídas sem custo

Nuote Metalsnão cobra pela requalificação ou reamostragem quando as tolerâncias não são atendidas.

Perguntas frequentes

Q1: Qual é a diferença entre um ilhó perfurado e um rebite tubular?

R: A principal diferença está na forma como cada um é feito. Nossoilhó perfurado(também chamado de ilhó estampado profundo) é formado a partir de uma folha de metal plana por meio de um processo progressivo de estampagem profunda: perfuramos uma peça bruta, depois a colocamos em um copo e, finalmente, perfuramos o fundo para criar o furo. Isso resulta em um componente de peça única e sem emendas, com um corpo liso e sem juntas. Um rebite tubular, por outro lado, parte de um tubo de metal (sem costura ou soldado). O tubo é cortado no comprimento certo e, em seguida, uma extremidade é enrolada ou direcionada para formar o flange. Por usar tubos pré-fabricados, um rebite tubular pode ter uma costura visível (se soldado) e normalmente tem uma parede mais fina do que um ilhó desenhado do mesmo diâmetro. Para aplicações que exigem um furo limpo e sem rebarbas e máxima resistência ao arrancamento em materiais macios (couro, tecido, plástico), recomendamos nosso ilhó perfurado. Para fixações metal-metal de alto volume e baixo custo, onde uma costura visível é aceitável, um rebite tubular pode ser suficiente.

Q2: Os componentes do ilhó perfurado de aço inoxidável podem ser feitos sem rachaduras?

R: Sim, mas com controles específicos. O aço inoxidável (especialmente 304) endurece rapidamente durante a extrusão. Usamos punções formadoras de metal duro polido e extrusão em vários estágios (três golpes leves em vez de um golpe forte) para evitar rachaduras. Também é aplicado um lubrificante de alto desempenho sem cloro. Para comprimentos de cano superiores a 1,5× DI, recomendamos recozimento intermediário ou mudança para aço inoxidável 316. Nossa taxa interna de rejeição para versões inoxidáveis ​​é de 0,6% – abaixo da média do setor.

Q3: Como seleciono o comprimento correto do cano para um ilhó perfurado quando a pilha de material inclui espuma ou acolchoamento?

A: Meça a espessura da pilha sob pressão de fixação real (não em repouso). Em seguida, selecione um comprimento de cano que exceda a espessura comprimida em 1,0–1,5 mm. Por exemplo, se a espuma comprimir de 5 mm a 2 mm abaixo de 2 kg/cm², use um comprimento de cilindro de 3,0–3,5 mm. A Nuote Metals oferece kits de amostra contendo vários comprimentos de cano para que você possa testar a formação de rebitamento em seu material real. Também fornecemos uma calculadora gratuita de faixa de aderência - envie-nos os detalhes da pilha de materiais para obter uma recomendação.

Por que nos escolher

• Quatro famílias de materiais – latão, aço, alumínio, inoxidável (304/316)
• Ferramentas internas – sem custos externos de matrizes para tamanhos padrão
• Classificação 100% óptica – elimina peças dimensionalmente não conformes
• Programa de amostra grátis – teste o ajuste antes de solicitar quantidades de produção
• Rastreabilidade total – MTC, CoC e relatórios de galvanização com cada pedido

ContatoNuote Metalshoje para solicitar um pacote de amostras ou um pacote de conformidade.
