Rebites Semi-Ocos

Você conhece aquela sensação de afundamento. A prensa desce, o rebite assenta – e você ouve um estalo. Ou pior, você não ouve nada, mas três meses depois, uma falha de campo volta. A parte passou. A junta se soltou. O cliente está insatisfeito.

O problema é o seguinte: na maioria das vezes, a culpa não é sua. Você está usando o material certo. Sua impressora está calibrada. O design parece sólido no papel. Então por querebites semi-ocos—às vezes chamados de rebites semi-tubulares, semi-tubulares ou de extremidade oca — continuam falhando na produção?

Deixe-me explicar o que aprendemos depois de ganhar milhões deles na Nuote Metals. Não de um catálogo. De clientes reais que nos procuraram com os mesmos problemas que você está enfrentando.

A regra dos 70% (e por que ela muda tudo)

Um rebite sólido precisa de cerca de 3,5 toneladas de força para fixar uma haste de 5 mm. Um rebite semi-oco? Cerca de 1,0–1,2 toneladas. Isso é 70% menos força.

O que isso realmente significa na sua linha de produção?

• Menos estresse em suas ferramentas– Sua prensa dura mais e você não substitui as matrizes com tanta frequência.
• Menos estresse em seus materiais– Se você estiver trabalhando com metais finos, plásticos ou montagens delicadas, essa redução de 70% é a diferença entre uma junta limpa e uma peça rachada.
• Ciclos mais rápidos– Prensas mais leves realizam ciclos mais rápidos. Menos tempo por rebite aumenta rapidamente quando você usa 50.000 peças.

Mas aqui está o problema: a cavidade tem que estar certa. Muito superficial e você ainda estará lutando contra forças de rebites sólidos. Muito profundo e o clinch é fraco. Na Nuote Metals, mantemos a profundidade da cavidade em 45–55% do comprimento do cano – o ponto ideal onde a parede oca rola de forma limpa, sem rachar.

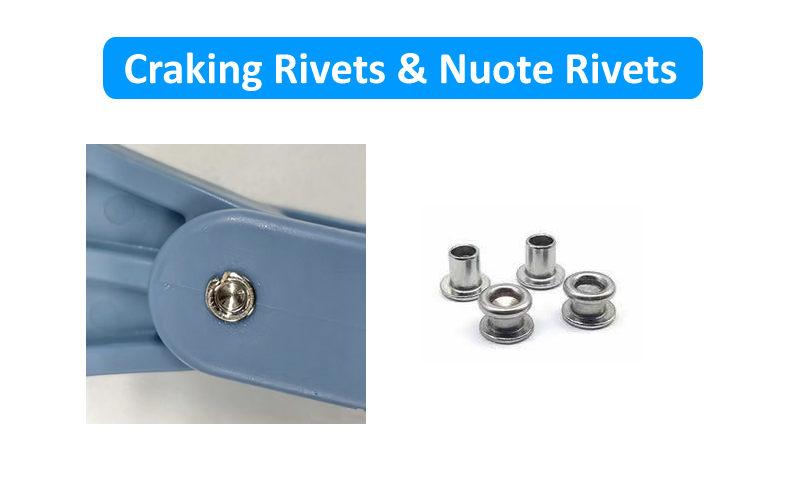

A pergunta mais comum que recebemos: “Por que meus rebites estão rachando?”

Ouvimos isso pelo menos duas vezes por semana. Um cliente liga, frustrado, porque seus rebites estão rachando durante a fixação. Aqui está o que descobrimos:

Problema nº 1: O material não é adequado para a aplicação.

O aço inoxidável endurece rapidamente. É forte, mas não perdoa. Se você colocar o aço inoxidável em um orifício apertado com alta pressão, o metal endurece antes de rolar - e racha. Mudar para aço com baixo teor de carbono ou latão geralmente resolve o problema imediatamente. Eles são mais dúcteis e não reagem da mesma maneira.

Problema nº 2: A profundidade da cavidade é muito profunda.

Se a cavidade exceder 55% do comprimento do cano, a parede restante é muito fina para suportar a ação de rolamento. O metal dobra em vez de enrolar. Medimos a profundidade da cavidade em cada primeiro artigo e podemos ajustá-la para 45–50% se for isso que sua aplicação precisa.

Problema nº 3: A força de configuração é muito alta.

Você está usando um design semi-oco, mas está configurando-o como se fosse sólido. Rebites sólidos precisam de força. Eles precisam de sutileza. Se a sua prensa estiver muito alta, a parede oca racha. Recomendamos reduzir a força em 30% ao mudar de sólido para semi-oco – e então ajustar a partir daí.

Problema nº 4: O comprimento do cano é muito curto.

Este é surpreendentemente comum. O comprimento do cano deve ser 1,5–2,0 mm maior do que a espessura total da pilha de material. Se for muito curto, a seção oca atinge o fundo antes que o rebite se forme e você obtém uma junta fraca. Envie-nos sua pilha de materiais e recomendaremos o comprimento exato.

Um verdadeiro: 250.000 rebites, sem rachaduras

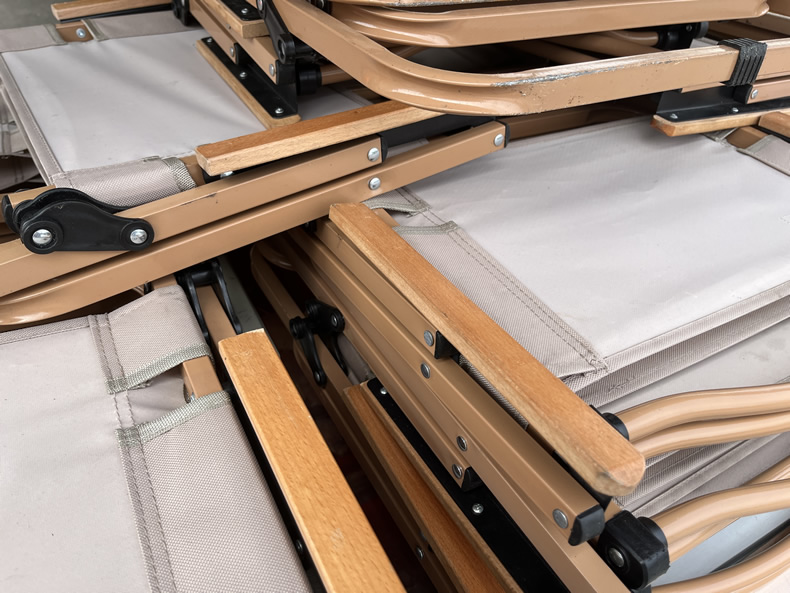

Trabalhamos com um fabricante de móveis no ano passado. Eles estavam fazendo cadeiras dobráveis ​​e usando rebites sólidos nas dobradiças de tesoura. As taxas de rejeição foram de 6–7%. Os rebites sólidos estavam quebrando as buchas de náilon. Eles precisavam de uma solução que lhes permitisse manter a velocidade de produção sem destruir peças.

Fornecemos rebites semi-ocos de aço zincado - haste de 4,0 mm, cabeça redonda de 7,0 mm e comprimento de cano de 10,0 mm. A cavidade reduziu sua força de ajuste de 3,5 toneladas para 1,0 tonelada. As rachaduras pararam. Completamente.

Eles testaram 1.000 peças em 500 cadeiras, executaram 50.000 ciclos de ajuste e não tiveram nenhuma falha. Eles agora encomendam 250 mil rebites semi-ocos por ano da Nuote Metals, e sua taxa de rejeição é inferior a 0,3%.

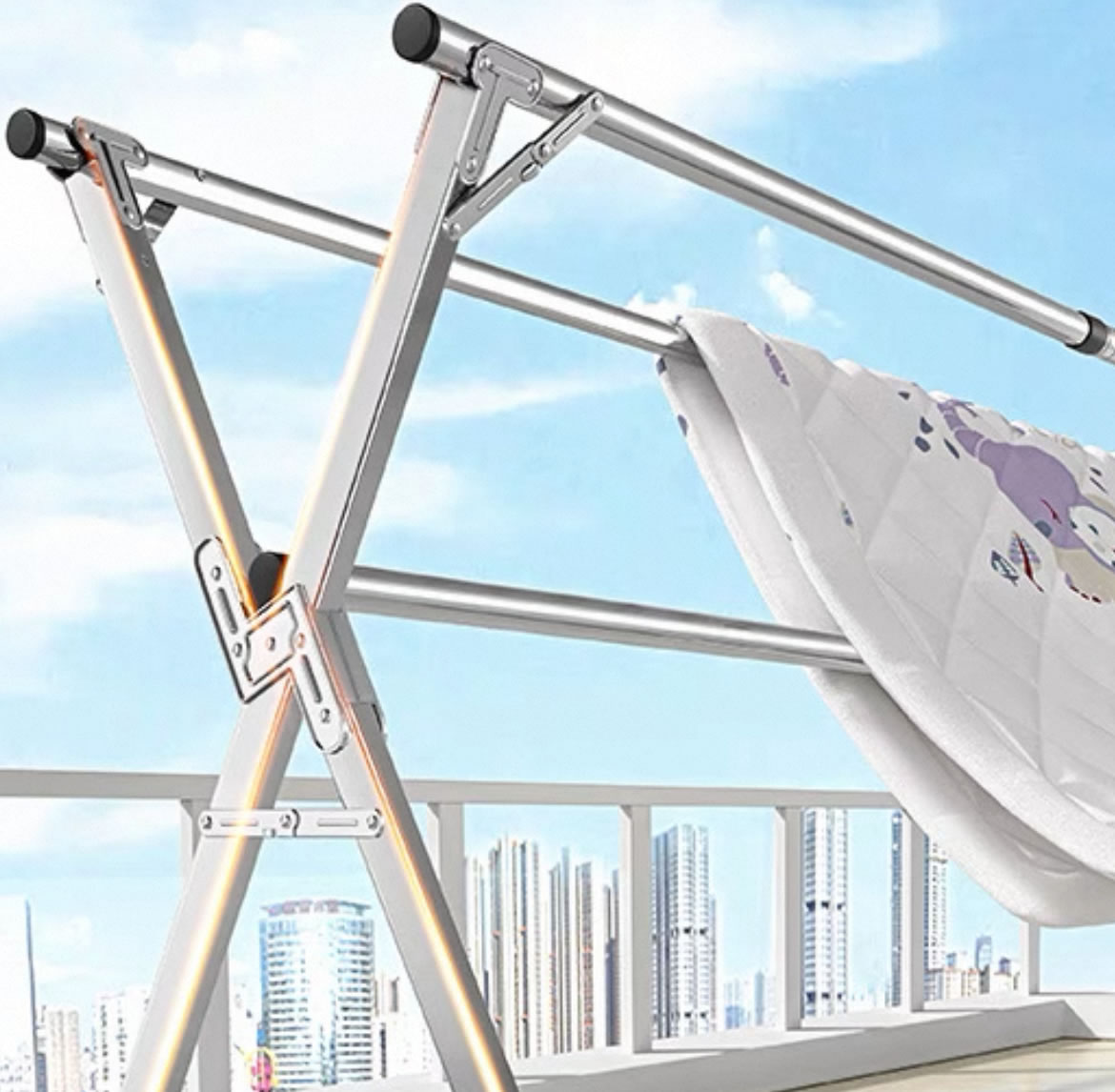

Outro: 300 mil rebites para racks de alumínio

Um fabricante de escorredores de alumínio teve um problema diferente. Seus sólidos rebites de alumínio funcionavam – mas a linha de montagem era lenta. A alta força de ajuste significava uma configuração cuidadosa da prensa e qualquer desalinhamento distorcia o tubo fino.

Demos a eles rebites semi-ocos de alumínio: haste de 4,0 mm, cabeça redonda de 7,0 mm e comprimento de cano de 10,0 mm. Acabamento liso. Nada sofisticado.

A força de ajuste caiu 60%. A distorção desapareceu. A velocidade de montagem aumentou 35%. Eles testaram 1.000 rebites em 500 racks, executaram 10.000 ciclos de dobramento com uma carga de 15 kg e não tiveram nenhum afrouxamento. Agora eles nos encomendam 300 mil peças por ano.

O que realmente fazemos

Os rebites semi-ocos da Nuote Metals vêm em:

• Diâmetros da haste:1,5 mm a 8,0 mm

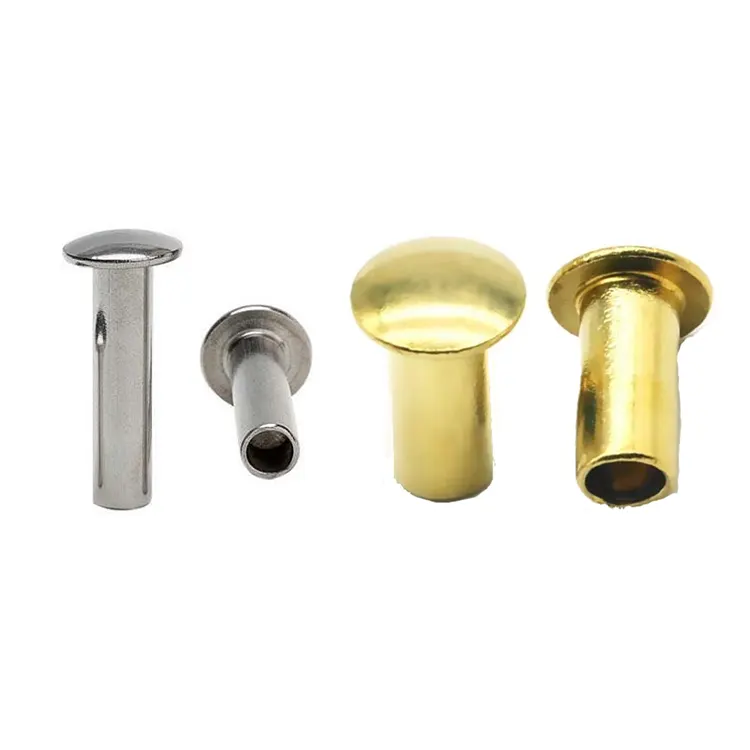

• Materiais: Aço baixo carbono, aço inoxidável (304/316), latão (C2680), cobre (C11000), alumínio (5052/5056)

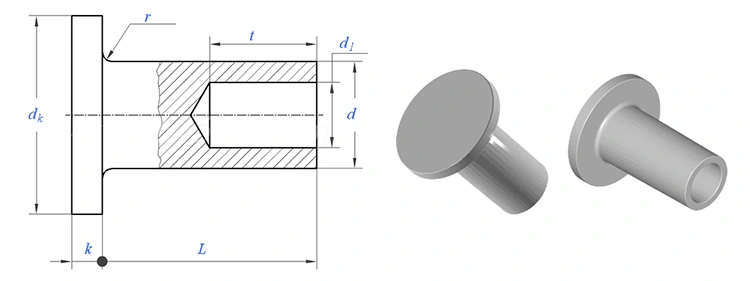

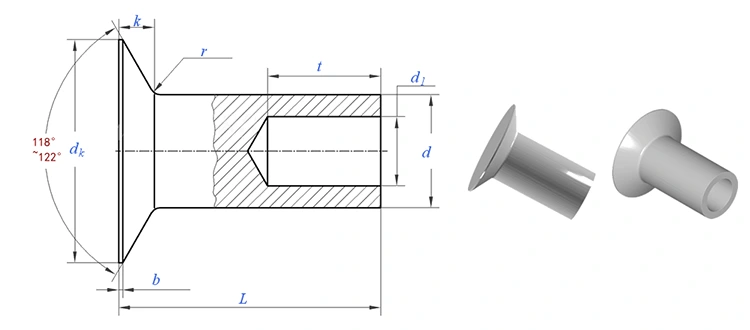

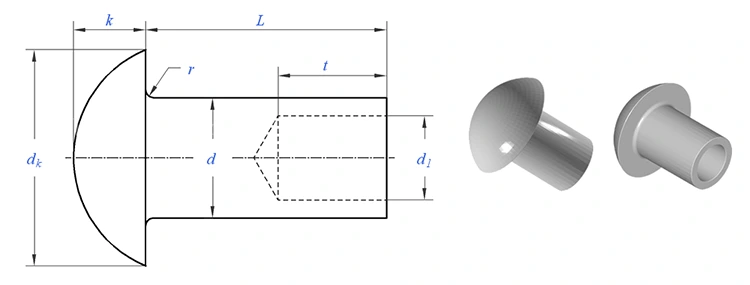

• Estilos de cabeça:Redondo, plano, oval, treliça, panela, universal, cogumelo, escareado
• Acabamentos:Zincado, óxido preto, passivado, lacado, niquelado, envelhecido, anodizado, liso

Todos os comprimentos personalizados. Nada fora da prateleira. Porque cada aplicação é diferente.

O processo: o que verificamos e por quê

Não testamos em lote aleatoriamente. Cada lote passa por isso:

• Fio de entrada – Diâmetro e dureza verificados antes da produção. O espectrômetro verifica a composição do material. Se a bobina estiver fora das especificações, nós a rejeitaremos antes que ela chegue à prensa.
• Primeiro artigo – 10 rebites medidos em comparador óptico. Todas as dimensões verificadas – haste, cabeça, comprimento do cano, profundidade da cavidade.
• Em processo – 5 rebites a cada 500 peças. Dimensões críticas verificadas com paquímetros digitais. Qualquer desvio interrompe a imprensa.
• Teste de configuração – A cada 2.000 peças, colocamos 3 em uma amostra do seu material real. Inspecionamos o rebite quanto a simetria, estanqueidade e rachaduras.
• Triagem final – inspeção 100% óptica. Amostra AQL verificada manualmente.

As tolerâncias que mantemos:

O que você ganha ao fazer o pedido

Quando seus rebites chegam, você obtém um registro completo:

• Certificado de material – Composição química e propriedades de tração da bobina original. Rastreável ao número do calor.
• Folha de inspeção – Medidas reais de 10 rebites do seu lote. Não “dentro da tolerância” – os números reais.
• Certificado de acabamento – Espessura do revestimento verificada por XRF (se aplicável).
• Documento de conformidade – Assinado pelo nosso gerente de controle de qualidade, com um número de lote exclusivo.

Mantemos cópias por cinco anos. Você também deveria manter o seu.

Três perguntas que realmente recebemos

P: "Qual é a diferença entre semi-oco e meio tubular?"

R: Nada. Eles são o mesmo produto. Dois nomes para o mesmo fixador: um rebite com uma cavidade rasa na cauda. Algumas indústrias usam um termo, outras outro. Nós fazemos ambos.

P: "Posso usar isso ao ar livre?"

R: Sim, com o acabamento certo. Para aplicações externas, recomendamos:

• Rebites semi-ocos de aço inoxidável (304 ou 316) com acabamento passivado para resistência permanente à corrosão
• Aço zincado com cromato amarelo para 96 ​​horas de resistência à névoa salina
• Alumínio com acabamento anodizado para montagens externas leves

P: "Como escolho o comprimento certo do cano?"

A: Comprimento do cano = espessura da pilha de material + 1,5–2,0 mm. Se você estiver unindo duas folhas de 2 mm (total de 4 mm), escolha um comprimento de cilindro de 5,5–6,0 mm. Muito curto e o clinch é fraco. Muito longo e o cano amassa. Envie-nos sua pilha de materiais e recomendaremos o comprimento exato.

Nuote Metals – Dongguan, China. Certificado ISO 9001:2015. Amostras grátis disponíveis. Contate-nos com suas especificações - responderemos dentro de 24 horas com o custo do ferramental (se houver), preço da peça e prazo de entrega.
