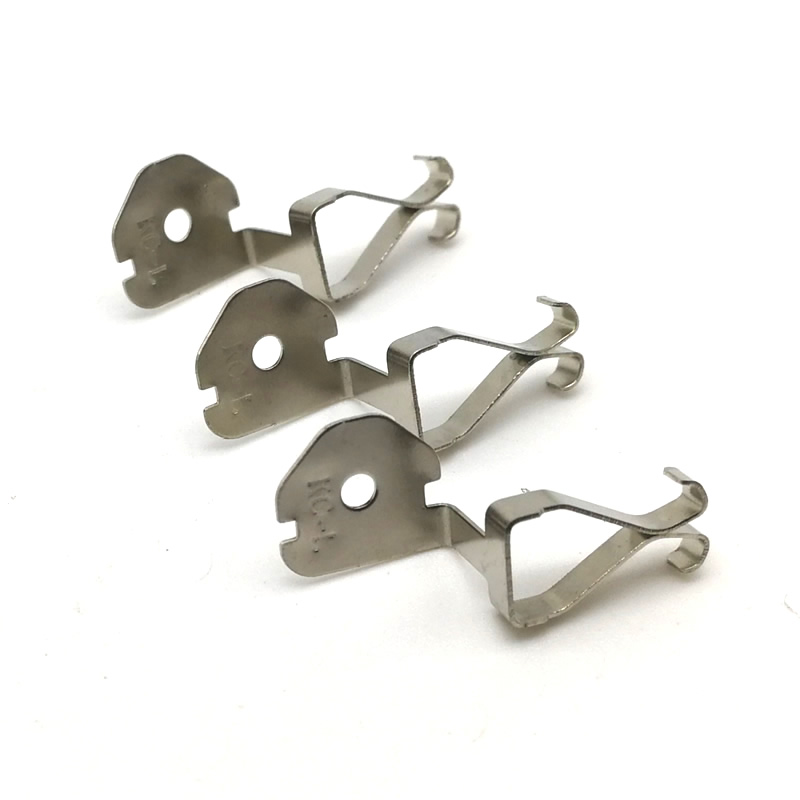

Peças de estampagem de aço inoxidável

Para componentes expostos à umidade, produtos químicos ou temperaturas extremas, a escolha do material é crítica.Peças estampadas em aço inoxidáveloferecem resistência à corrosão e resistência mecânica que o aço carbono comum não consegue igualar, tornando-os o padrão para aplicações médicas, de processamento de alimentos, marítimas e arquitetônicas.

Nuote Metalsé especializada na fabricação de peças estampadas em aço inoxidável das classes austenítica (304, 316), ferrítica (430) e martensítica (410, 420). Nossos processos de estampagem são otimizados para superar os desafios únicos do trabalho com aço inoxidável: endurecimento por trabalho, alta resistência à tração e desgaste de ferramentas.

O que são peças estampadas em aço inoxidável?

As peças estampadas de aço inoxidável são componentes metálicos produzidos pela alimentação de bobinas ou folhas de aço inoxidável por meio de uma prensa de estampagem equipada com matrizes personalizadas. O processo corta, dobra, forma ou transforma o material em formas acabadas.

Ao contrário do aço-carbono, as peças estampadas em aço inoxidável contêm pelo menos 10,5% de cromo, que forma uma camada de óxido passiva que resiste à ferrugem e manchas. Essa camada autocurativa torna o aço inoxidável ideal para aplicações que exigem limpeza, longevidade e resistência a ambientes agressivos.

Nuote Metalsproduz peças estampadas em aço inoxidável em três famílias principais:

--Austenítico (304, 316) – Mais comum, não magnético, excelente conformabilidade

--Ferrítico (430) – Magnético, menor custo, boa resistência à corrosão

--Martensítico (410, 420) – Endurece com tratamento térmico, resistente ao desgaste

Por que escolher Nuote Metals para peças estampadas em aço inoxidável?

Experiência em Materiais

O aço inoxidável se comporta de maneira diferente do aço carbono. Os engenheiros da Nuote Metals entendem:

Taxas de endurecimento por trabalho – o aço inoxidável 304 endurece rapidamente durante a conformação, exigindo um projeto cuidadoso da ferramenta e lubrificação

Características de retorno elástico – maior resistência ao escoamento significa que o aço inoxidável retorna à sua forma original mais do que o aço-carbono

Tendências de escoriação – O aço inoxidável pode aderir às superfícies da ferramenta sob pressão, exigindo matrizes polidas e revestimentos específicos

Ferramentas dedicadas para aço inoxidável

Nossas matrizes para peças de estampagem de aço inoxidável apresentam:

Aço ferramenta de metal duro ou D2 – Suporta desgaste abrasivo do aço inoxidável

Revestimentos TiN ou TiCN – Reduz o atrito e escoriações

Raios generosos – Evita rachaduras nas curvas

Folgas de precisão – 8–12% por lado (em comparação com 5–8% para aço-carbono)

Especificações técnicas de peças de estampagem de aço inoxidável Nuote Metals

Classes de aço inoxidável disponíveis

Capacidades Dimensionais

Nuote Metalsproduzpeças de estampagem de aço inoxidávelem uma ampla faixa de tamanho.

Processos de Estampagem para Aço Inoxidável

Propriedades mecânicas após estampagem

Nota: as peças estampadas em aço inoxidável podem endurecer durante a conformação. Especifique “recozido após estampagem” se for necessária uma condição suave.

Acabamentos de superfície para peças estampadas em aço inoxidável

Nuote Metalsoferece vários acabamentos pós-estampagem para melhorar a aparência ou função.

Acabamentos Mecânicos

Revestimentos e tratamentos (raros para aço inoxidável, mas disponíveis)

Aplicações de peças estampadas em aço inoxidável

Suprimentos da Nuote Metalspeças de estampagem de aço inoxidávelpara indústrias que exigem higiene, durabilidade e resistência à corrosão.

Medicina e Saúde

Cabos e mandíbulas de instrumentos cirúrgicos (espaços em branco estampados)

Componentes de teste de implantes ortopédicos

Bandeja de esterilização em folhas perfuradas

Chassi de equipamento de diagnóstico

Hardware e travas para camas hospitalares

Processamento de Alimentos e Bebidas

Elos da corrente da correia transportadora

Retentores do diafragma da bomba

Suportes de montagem da lâmina misturadora

Componentes do bocal de enchimento

Braçadeiras e flanges para tubos sanitários

Marítimo e Offshore

Bases e dobradiças de presilhas para barcos

Placas traseiras de hardware de convés

Braçadeiras do sistema de escapamento (grau 316)

Carcaças de filtro de água salgada

Peças do gabinete elétrico da plataforma offshore

Veículos Automotivos e Comerciais

Juntas do coletor de escape

Suportes do sistema de combustível

Escudos térmicos turbo

Componentes do braço do limpador (inox 430)

Anéis de amarração para caçamba de caminhão

Química e Industrial

Suportes do atuador de válvula

Placas de desgaste da bomba

Suportes para carcaça de filtro

Gabinetes para equipamentos de laboratório

Componentes do manômetro

Garantia de qualidade para peças estampadas em aço inoxidável – EEAT na prática

Nuote Metalsaplica rigorosos protocolos de qualidade específicos para aço inoxidável.

Experiência com endurecimento de trabalho

Nossos engenheiros de estampagem têm mais de 10 anos de experiência com aços inoxidáveis ​​austeníticos. Usamos análise de elementos finitos (FEA) para prever adelgaçamento e fissuras nas dobras, ajustando a geometria da matriz para manter a espessura mínima.

Especialização em Testes de Corrosão

Para peças estampadas em aço inoxidável destinadas a ambientes agressivos, oferecemos:

Teste de névoa salina (ASTM B117) – 200 a 1.000 horas dependendo do grau

Verificação de passivação – Teste de sulfato de cobre ou ferroxil de acordo com ASTM A967

Teste de corrosão intergranular – Para peças inoxidáveis ​​soldadas (ASTM A262)

Autoridade por meio de padrões

Nossas peças estampadas em aço inoxidável estão em conformidade com:

ASTM A240/A240M – Padrão para chapas/chapas inoxidáveis

ISO 9001:2015 – Gestão da qualidade

ISO 13485 – Qualidade de dispositivos médicos (disponível mediante solicitação)

Conformidade com a FDA – Para aplicações em contato com alimentos (certificação de material)

Confiança através da rastreabilidade

Cada lote de peças estampadas em aço inoxidável da Nuote Metals inclui:

Certificado de teste de moinho (MTC) – Propriedades químicas e mecânicas

Relatório de inspeção – Dimensões principais com valores medidos reais

Certificado de passivação (se aplicado) – Data, método, resultado do teste

Peças de amostra – 10 peças enviadas antes do lançamento da produção

Desafios comuns em peças estampadas de aço inoxidável e como a Nuote Metals os resolve

Perguntas frequentes sobre peças de estampagem de aço inoxidável

Abaixo estão as consultas técnicas mais comuns recebidas pela Nuote Metals em relaçãopeças de estampagem de aço inoxidável.

Q1: Qual é a diferença entre o aço inoxidável 304 e 316 para peças estampadas em aço inoxidável? Qual devo escolher?

R: A principal diferença é o conteúdo de molibdênio. O aço inoxidável 304 contém 18% de cromo e 8% de níquel, oferecendo excelente resistência geral à corrosão. 316 adiciona 2–3% de molibdênio, o que melhora significativamente a resistência aos cloretos (água salgada, sais descongelantes, alvejantes). Para peças estampadas em aço inoxidável usadas em ambientes internos ou em água doce, o 304 é suficiente e mais econômico. Para ambientes marinhos, aplicações costeiras ao ar livre, fábricas de produtos químicos que manuseiam cloretos ou processamento de alimentos com salmouras salgadas, a Nuote Metals recomenda 316. Observe que 316 é aproximadamente 15–20% mais caro que 304 e tem conformabilidade ligeiramente inferior (requer raios de curvatura mais generosos). Se suas peças estampadas em aço inoxidável forem soldadas, sugerimos 304L ou 316L (versões de baixo carbono) para evitar sensibilização e corrosão intergranular na zona afetada pelo calor.

Q2: Como a Nuote Metals evita escoriações ao estampar peças de aço inoxidável? Por que irritar é um problema?

R: Escoriação é a transferência de soldagem a frio de material de aço inoxidável para a superfície da matriz. Isso ocorre porque a camada passiva de óxido no aço inoxidável pode ser rompida sob pressão, permitindo o contato metal-metal. Escoriações causam superfícies ásperas nas peças, desvio dimensional e eventual falha da matriz. Nuote Metals evita escoriaçõespeças de estampagem de aço inoxidávelatravés de três métodos. Primeiro, usamos insertos de metal duro polidos para um Ra de 0,1 µm ou melhor – superfícies mais lisas reduzem os pontos de adesão. Em segundo lugar, aplicamos revestimentos PVD (TiN ou TiCN) em punções e ferramentas de conformação, criando uma barreira dura e de baixo atrito. Terceiro, selecionamos lubrificantes de extrema pressão sem cloro, formulados especificamente para aço inoxidável austenítico. Para peças estampadas de aço inoxidável de alto volume, também implementamos sistemas automáticos de microlubrificação que aplicam óleo novo a cada golpe. Se ainda ocorrer escoriação, nossos sensores internos detectam o aumento da força de decapagem e param a prensa automaticamente.

Q3: Você pode produzir peças estampadas de aço inoxidável sem rebarbas nas bordas cortadas? Qual é a altura padrão da sua rebarba?

R: Bordas sem rebarbas são tecnicamente impossíveis com a estampagem convencional porque o cisalhamento sempre deixa uma pequena saliência em um lado. No entanto, a Nuote Metals controla rigorosamente as rebarbas. Nosso limite de aceitação padrão para peças estampadas em aço inoxidável é a altura da rebarba ≤ 5% da espessura do material (por exemplo, 0,05 mm no máximo para material com 1,0 mm de espessura). Para aplicações que praticamente não exigem rebarbas (por exemplo, peças que entram em contato com tecidos humanos ou isolamento de fios delicados), oferecemos rebarbação secundária usando tambor vibratório (remove rebarbas até ≤0,02 mm e adiciona um leve raio de borda) ou eletropolimento (dissolve quimicamente micro-rebarbas e melhora o acabamento superficial). Especifique “sem arestas vivas” ou “altura de rebarba máxima de 0,03 mm” em seu desenho. Para peças de estampagem de aço inoxidável de alto volume, onde rebarbas são inaceitáveis, podemos recomendar corte fino (um processo alternativo) ou retificação secundária, embora ambos aumentem o custo. Entre em contato com a Nuote Metals com seu requisito de limite de rebarbas para uma avaliação de viabilidade.

Q4: As peças estampadas em aço inoxidável precisam de passivação após a estampagem? Quando é necessário?

R: A passivação é um tratamento químico que remove partículas de ferro livres da superfície depeças de estampagem de aço inoxidável. Durante a estampagem, as ferramentas podem transferir partículas microscópicas de ferro para a peça. Estas partículas de ferro podem enferrujar, criando manchas vermelhas que comprometem a resistência à corrosão. A passivação dissolve essas partículas sem atacar o aço inoxidável rico em cromo subjacente. A Nuote Metals recomenda passivação para peças estampadas de aço inoxidável usadas em dispositivos médicos, contato com alimentos, ambientes marinhos ou qualquer aplicação onde manchas de ferrugem sejam inaceitáveis. A passivação também é exigida pela ASTM A967 para certas especificações médicas e aeroespaciais. Para peças estampadas industriais em aço inoxidável em geral (por exemplo, suportes, braçadeiras, gabinetes) usadas em ambientes internos, a passivação geralmente é opcional. Podemos fornecer peças estampadas ou com passivação. Nossa linha de passivação utiliza ácido cítrico (ecologicamente correto) e inclui testes de verificação conforme ASTM A967.

Por que fazer parceria com a Nuote Metals para peças estampadas em aço inoxidável?

Selecionar o fornecedor certo para peças estampadas em aço inoxidável requer experiência em comportamento de materiais, design de ferramentas e pós-processamento. A Nuote Metais oferece:

Mais de 10 anos estampando especificamente aço inoxidável

Classes em estoque – 304, 304L, 316, 316L, 430, 410, 301

Passivação interna – Linha de ácido cítrico com testes de verificação

Tolerâncias de ±0,05 mm – Em recursos críticos

Volumes de 1.000 a 5.000.000+ peças

Análise gratuita do DFM – Para novos designs de peças estampadas em aço inoxidável

Programa de amostra – 20 peças grátis de ferramentas de produção

Rastreabilidade total – Certificados de fábrica e relatórios de inspeção em cada pedido

ContatoNuote Metalshoje para enviar seu desenho ou discutir seus requisitos de peças estampadas em aço inoxidável.
