Peças metálicas estampadas

Na fabricação moderna, poucos processos oferecem a velocidade, consistência e economia da estampagem de metal. Quando os componentes prontos para uso não conseguem atender aos requisitos exclusivos de projeto, as peças metálicas estampadas personalizadas fornecem a geometria, o material e as características de desempenho exatas necessárias para montagens de missão crítica.

Nuote Metalsfornece soluções de estampagem de nível de engenharia há mais de uma década. Nossas peças metálicas estampadas personalizadas atendem indústrias como automotiva, eletrônica, dispositivos médicos, energia renovável e equipamentos industriais – onde a precisão e a repetibilidade não são negociáveis.

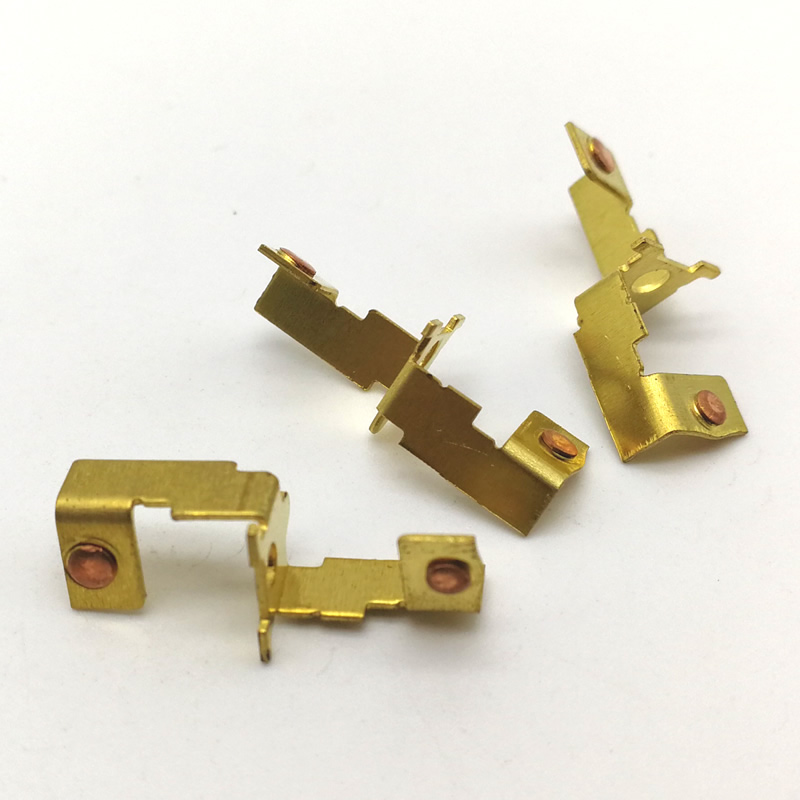

O que são peças metálicas estampadas personalizadas?

Peças metálicas estampadas personalizadas são componentes produzidos alimentando bobinas de metal ou folhas em branco através de uma prensa de estampagem equipada com matrizes personalizadas. A prensa aplica alta força para cortar, dobrar, moldar ou perfurar o metal até obter um formato acabado - geralmente em um único golpe ou sequência progressiva.

Ao contrário das peças de catálogo padrão, as peças metálicas estampadas personalizadas são projetadas de acordo com as especificações do cliente, incluindo:

Padrões de furos, ranhuras ou recortes exclusivos

Ângulos e raios de curvatura específicos

Tolerâncias dimensionais restritas (até ±0,05 mm)

Acabamentos ou revestimentos de superfície especiais

Produção de alto volume com qualidade consistente

Por que escolher a Nuote Metals para peças metálicas estampadas personalizadas?

Experiência em engenharia em todos os setores

Nuote Metalstraz mais de dez anos de experiência prática em estampagem. Nossa equipe de engenharia colabora com os clientes desde o protótipo até a produção, oferecendo feedback de projeto para capacidade de fabricação (DFM) para reduzir custos de ferramentas e melhorar o desempenho das peças.

Ferramentas internas e fabricação de matrizes

Projetamos e fabricamos nossas próprias matrizes de estampagem. Essa integração vertical permite prazos de entrega mais rápidos, menores custos com ferramentas e controle completo sobre a qualidade de peças metálicas estampadas personalizadas.

Volumes de produção flexíveis

Execuções de protótipos: 50–1.000 peças

Produção de baixo volume: 10.000–50.000 peças

Produção de alto volume: mais de 10.000 a 1.000.000 peças

Capacidades técnicas para peças metálicas estampadas personalizadas

Nuote Metalsopera uma moderna unidade de estamparia com prensas que variam de 25 a 200 toneladas. Abaixo está uma análise detalhada de nossas capacidades.

Opções de materiais

Processos de estampagem disponíveis

Tolerâncias dimensionais para peças metálicas estampadas personalizadas

Nuote Metalsmantém tolerâncias rigorosas com base na espessura do material e na geometria da peça.

Dimensões Máximas da Peça

Acabamentos de Superfície e Operações Secundárias

Muitas peças metálicas estampadas personalizadas requerem tratamentos pós-estampagem.Nuote Metalsoferece serviços internos e de parceria.

Chapeamento e Revestimento

Zincagem – Passivação amarela, azul ou transparente

Niquelagem – Acabamento fosco ou brilhante

Estanhado – Soldabilidade e proteção contra corrosão

Revestimento em pó – opções de cores RAL, espessura 60–120µm

Anodização – Peças de alumínio, transparentes ou coloridas (Tipo II)

Óxido preto – Peças de aço para leve resistência à corrosão e antirreflexo

Operações Secundárias Mecânicas

Rosqueamento e rosqueamento (furos passantes ou cegos)

Rebarbação e acabamento de bordas

Rebitagem e inserção de ferragens (porcas, pinos, espaçadores)

Soldagem (ponto, projeção ou laser)

Tratamento térmico (alívio de estresse, recozimento)

Aplicações de peças metálicas estampadas personalizadas

Nuote Metalsfornece peças metálicas estampadas personalizadas para diversos setores. Abaixo estão exemplos representativos.

Veículos Automotivos e Elétricos

Conectores terminais da bateria

Suportes de montagem para sensores e unidades de controle

Componentes do sistema HVAC

Reforços da estrutura do assento

Latas de blindagem para proteção EMI/RFI

Eletrônica e Telecomunicações

Coberturas e molduras de blindagem de RF

Dissipadores de calor para semicondutores de potência

Contatos da bateria e clipes de mola

Chassi e suportes internos para servidores

Caixas de conectores (blindadas)

Dispositivos Médicos

Componentes de instrumentos cirúrgicos

Invólucros de dispositivos implantáveis ​​(com materiais certificados)

Suportes para equipamentos de diagnóstico

Inserções de bandeja de esterilização

Espaços em branco para hardware ortopédico

Energia Renovável

Clipes de montagem de painel solar e conectores de trilho

Chassi do inversor e suportes internos

Montagens de sensores de turbina eólica

Barramentos do sistema de armazenamento de energia da bateria

Equipamentos Industriais

Componentes da bomba e da válvula

Calços e espaçadores da caixa de velocidades

Guias do sistema transportador

Gabinetes de painel de controle

Placas coletoras pneumáticas

Garantia de qualidade para peças metálicas estampadas personalizadas – EEAT na prática

Nuote Metalssegue os princípios EEAT do Google por meio de processos documentados, experiência certificada e relatórios de qualidade transparentes.

Experiência em Design de Ferramentas

Nossos engenheiros de ferramentas têm em média 15 anos de experiência em design de matrizes. Utilizamos software CAD/CAM (SolidWorks, AutoCAD) para simular sequências de estampagem antes do corte do aço, reduzindo os testes em até 40%.

Especialização em Controle de Processos

Inspeção do primeiro artigo (FAI) – Relatório dimensional completo conforme ASME Y14.5

Monitoramento SPC – Dimensões críticas rastreadas durante a produção

Rastreabilidade de material – Certificados de fábrica retidos para cada lote de bobina

Medição durante o processo – Dispositivos de fixação reforçados para peças de alto volume

Autoridade por meio de certificação

ISO 9001:2015 – Sistema de gestão da qualidade

IATF 16949 – Padrão de qualidade automotiva (disponível mediante solicitação)

RoHS e REACH – Documentação de conformidade para todos os materiais

Relatórios de minerais de conflito – disponíveis para necessidades do cliente

Confiança através da transparência

Para cada remessa de peças metálicas estampadas personalizadas, a Nuote Metals fornece:

Certificado de Conformidade (CoC)

Relatório de inspeção dimensional (com valores medidos)

Certificação de material (relatório de teste de moinho)

Fotografias de peças representativas

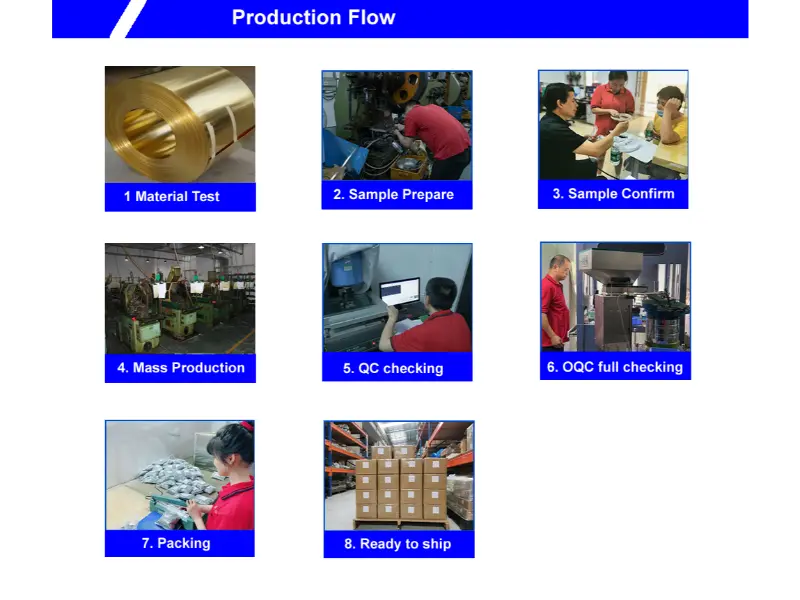

O processo de peças metálicas estampadas personalizadas na Nuote Metals

Do conceito à entrega, nosso fluxo de trabalho garante previsibilidade e qualidade.

Etapa 1 – Design e revisão do DFM

O cliente fornece desenho 2D ou modelo 3D (STEP, IGES ou PDF)

Nossos engenheiros revisam tolerâncias, raios e seleção de materiais

Relatório DFM emitido dentro de 2 a 3 dias úteis

Passo 2 – Fabricação de Ferramentas

Seleção de aço ferramenta (D2, A2 ou metal duro para alto volume)

Usinagem CNC de placas de matrizes, punções e strippers

Teste em material de amostra – primeiras peças produzidas

Passo 3 – Amostragem e Aprovação

Até 20 peças de amostra fornecidas sem custo adicional (para ferramentas aprovadas)

O cliente inspeciona e aprova dimensões

Quaisquer ajustes de design feitos antes da produção

Passo 4 – Produção e Controle de Qualidade

Produção completa de acordo com a quantidade PO

Inspeções em processo em intervalos definidos (a cada 500–2.000 peças)

Amostragem aleatória final por AQL (ANSI/ASQ Z1.4)

Passo 5 – Acabamento e Envio

Operações secundárias realizadas (chapeamento, rosqueamento, etc.)

Embalagem de acordo com a especificação do cliente (a granel, bandeja, bobina ou saco)

Envio com documentação completa

Perguntas frequentes sobre peças de metal estampadas personalizadas

Abaixo estão as consultas técnicas mais comuns recebidas pela Nuote Metals em relação a peças metálicas estampadas personalizadas.

Q1: Qual é o prazo de entrega típico para ferramentas e primeiras amostras de peças metálicas estampadas personalizadas?

R: Os prazos de entrega dependem da complexidade da peça e dos requisitos de ferramentas. Para peças metálicas estampadas simples e personalizadas com ferramentas de corte ou perfuração de operação única (matriz composta), a fabricação de ferramentas normalmente leva de 15 a 20 dias úteis. As primeiras amostras estão disponíveis de 3 a 5 dias após a conclusão do ferramental. Para peças metálicas estampadas personalizadas complexas que exigem matrizes progressivas com múltiplas estações (dobra, trefilação, cunhagem), o prazo de entrega das ferramentas varia de 25 a 40 dias úteis. A Nuote Metals oferece ferramentas rápidas por uma taxa adicional – entre em contato com nossa equipe de engenharia com o desenho de sua peça para obter um cronograma específico. Ferramentas de protótipo (ferramentas leves usando alumínio ou aço-carbono) podem ser produzidas em 7 a 10 dias para execuções de validação de baixo volume antes de serem comprometidas com aço para ferramentas de produção.

Q2: Qual é a quantidade mínima de pedido (MOQ) para peças metálicas estampadas personalizadas? Você pode acomodar pequenas execuções de prototipagem?

R: Sim, a Nuote Metals suporta prototipagem de baixo volume e produção de alto volume. Para peças metálicas estampadas personalizadas que exigem novas ferramentas dedicadas, nosso MOQ típico é de 5.000 a 10.000 peças para amortizar os custos de ferramentas. No entanto, para prototipagem ou execuções piloto, oferecemos quantidades flexíveis de 50 a 500 peças usando ferramentas macias temporárias ou até mesmo corte a laser (para peças planas sem dobras). Para peças metálicas estampadas simples e personalizadas que podem ser produzidas usando nossa biblioteca de ferramentas padrão existente (por exemplo, formatos de arruelas comuns, suportes simples), não há MOQ – aceitamos pedidos a partir de 100 peças. Envie seu desenho para um orçamento personalizado. Também oferecemos um programa de amostras: após a aprovação do ferramental, fornecemos até 20 peças de amostra gratuitamente (o cliente paga o frete).

P3: Como posso garantir que minhas peças de metal estampadas personalizadas terão o mínimo de rebarbas e arestas vivas? Quais são os seus métodos de rebarbação padrão?

R: O controle de rebarbas é um parâmetro de qualidade crítico para peças metálicas estampadas personalizadas, especialmente quando as peças serão manuseadas ou montadas com fiação. A Nuote Metals aborda rebarbas através de três abordagens. Primeiro, otimizamos as folgas da matriz – para cada espessura de material, mantemos folgas do punção à matriz de 5 a 10% por lado, o que minimiza a formação de rebarbas na fonte. Em segundo lugar, para a maioria das peças metálicas estampadas personalizadas, realizamos rebarbação mecânica usando um tambor vibratório com meio cerâmico ou plástico, produzindo um raio uniforme de 0,05–0,15 mm. Terceiro, para peças que exigem a remoção de bordas extremamente afiadas (por exemplo, aplicações médicas ou eletrônicas), oferecemos rebarbação manual ou térmica. Nosso limite de altura de rebarba padrão é ≤0,1 mm para espessura de material acima de 1 mm e ≤0,05 mm para material abaixo de 1 mm. Se a sua aplicação exigir bordas sem rebarbas (por exemplo, para contato com a pele ou isolamento de fios), especifique “sem arestas vivas” ou “raio da borda 0,1 mm” em seu desenho e ajustaremos nosso processo de acordo.

P4: Quais informações preciso fornecer para obter um orçamento preciso para peças metálicas estampadas personalizadas?

R: Para fornecer uma cotação precisa para peças metálicas estampadas personalizadas, a Nuote Metals exige as seguintes informações mínimas. Primeiro, um desenho 2D (PDF) ou modelo 3D (STEP, IGES ou SolidWorks) com dimensões, tolerâncias e material especificado. Em segundo lugar, o tipo e a espessura do material – se não tiver certeza, descreva a aplicação (por exemplo, “resistente à corrosão, semelhante ao aço inoxidável 304, 1,5 mm”). Terceiro, a quantidade anual estimada ou a quantidade do pedido – a amortização do custo das ferramentas depende muito do volume. Quarto, quaisquer requisitos de acabamento superficial ou operação secundária (revestimento, rosqueamento, tratamento térmico). Quinto, quaisquer recursos críticos para a qualidade (por exemplo, “o diâmetro do furo deve conter ±0,05 mm” ou “planicidade crítica”). Com essas informações, a Nuote Metals normalmente fornece uma cotação orçamentária em 24 horas e uma cotação firme com detalhamento das ferramentas em 3 a 5 dias úteis. Para peças metálicas estampadas simples e personalizadas, podemos citar um esboço à mão ou uma fotografia nítida com as dimensões.

Por que fazer parceria com a Nuote Metals para peças metálicas estampadas personalizadas?

A escolha do parceiro de estampagem certo garante consistência dimensional, controle de custos e confiabilidade da cadeia de suprimentos. A Nuote Metais oferece:

Suporte de engenharia – análise DFM antes da ferramentaria

Ferramentas internas – Sem atrasos na terceirização ou surpresas de qualidade

Flexibilidade de materiais – Mais de 20 ligas em estoque

Sem MOQ para peças simples – Usando a biblioteca de ferramentas existente

Amostragem rápida – 20 amostras grátis com ferramentas aprovadas

Envio global – aéreo ou marítimo para a América do Norte, Europa, Ásia e outros lugares

Rastreabilidade total – Certificados de materiais e relatórios de inspeção em cada remessa

ContatoNuote Metalshoje para enviar seu desenho ou discutir seu projeto de peças metálicas estampadas personalizadas.
