Descrição do produto

Para inúmeros produtos industriais e comerciais, a espinha dorsal é o aço.Peças de aço estampadasoferecem uma combinação incomparável de resistência mecânica, disponibilidade de material e economia. Desde suportes de equipamentos pesados até estruturas eletrônicas de precisão, os componentes de aço estampado dominam as aplicações onde a confiabilidade sob carga é essencial.

Nuote Metalsproduz peças de aço estampadas de alta qualidade há mais de uma década. Nossas prensas lidam com aços de baixo carbono, alto carbono e ligas em espessuras de 0,3 mm a 6,0 mm. Combinamos a ciência dos materiais com processos de estampagem eficientes para fornecer componentes que atendam a rigorosos padrões de desempenho sem custos desnecessários.

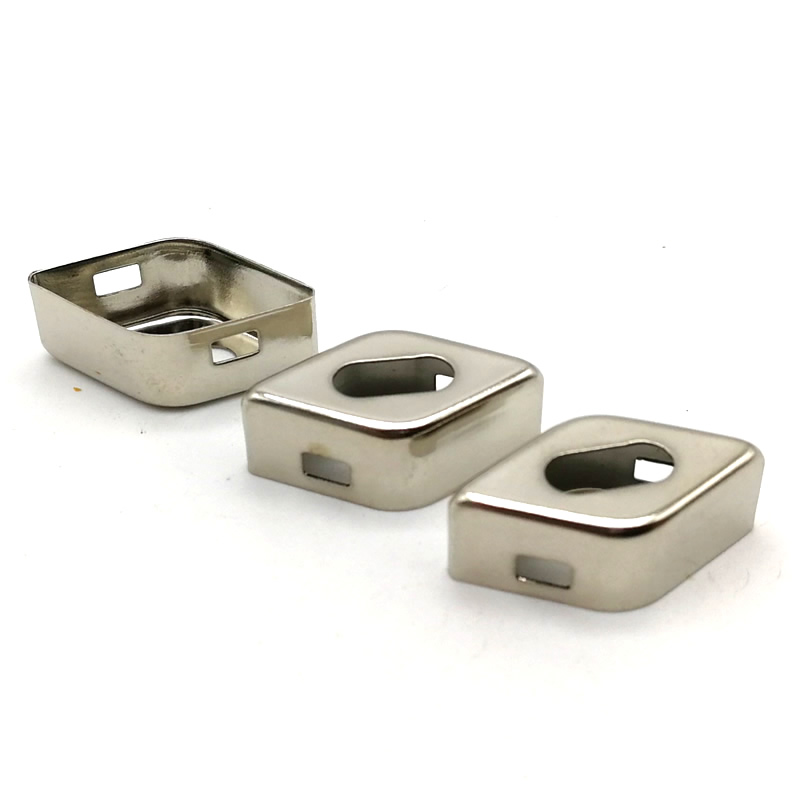

O que são peças de aço estampadas?

Peças de aço estampadassão componentes metálicos formados pela alimentação de bobinas ou chapas de aço em uma prensa de estampagem equipada com matrizes personalizadas. A prensa realiza operações como estampagem, perfuração, dobra, desenho ou gravação em relevo para criar a forma final.

O termo “peças de aço estampado” normalmente se refere a componentes feitos de aço carbono ou aço de baixa liga – diferente de aço inoxidável, alumínio ou latão. As classes de aço comuns incluem:

Aço de baixo carbono (SPCC, SPCD, Q195, 1008) – Excelente conformabilidade, econômico

Aço médio carbono (S45C, 1045) – Maior resistência, resistência ao desgaste

Aço de alto carbono (SK5, 1080) – Têmpera de mola, dureza

Liga de aço (SPRING STEEL, 51CrV4) – Alta resistência à fadiga para cargas dinâmicas

Nuote Metalsseleciona o tipo de aço ideal para cada aplicação, equilibrando requisitos de conformabilidade, resistência, custo e acabamento superficial.

Confira o Vídeo para saber mais sobre nosso Workshop de Estamparia

Por que escolher o aço para componentes estampados?

O aço continua sendo o material mais estampado por um bom motivo.Nuote Metalsdestaca estas vantagens das peças de aço estampadas:

Alta relação resistência-custo – O aço oferece maior resistência do que o alumínio ou o latão com um menor custo de material

Propriedades magnéticas – Essenciais para sensores, relés e conjuntos eletromagnéticos

Soldabilidade – As peças de aço aceitam prontamente soldagem por ponto, projeção ou laser

Compatibilidade com revestimento – Zinco, níquel, estanho e outros revestimentos aderem bem ao aço

Disponibilidade – A bobina de aço está disponível globalmente com prazos de entrega curtos

Especificações Técnicas de Peças de Aço Estampadas Nuote Metals

Opções de materiais para peças de aço estampadas

Nota	Tipo	Resistência à tração (MPa)	Força de rendimento (MPa)	Dureza Típica	Melhores aplicativos
SPCC/Q195	Baixo carbono, qualidade comercial	270 – 350	180 – 240	HRB 45–60	Suportes gerais, gabinetes, peças de chassis
SPCD/1008	Baixo carbono, qualidade de desenho	280 – 370	190 – 250	HRB 50–65	Copos desenhados, formas complexas
ESPE/1010	Baixo carbono, qualidade de estampagem profunda	300 – 390	210 – 260	HRB 55–70	Carcaças estampadas profundas, tanques de combustível automotivo
S45C/1045	Carbono médio	570 – 700	350 – 450	HRB 85–95	Engrenagens (peças estampadas), eixos, placas de desgaste
SK5/1080	Alto carbono (aço mola)	800 – 1.100 (endurecido)	500 – 800	CDH 40–55	Clipes, molas, anéis de retenção, lâminas de serra
51CrV4	Aço de mola de liga	1.200 – 1.500	1.000 – 1.300	CDH 45–52	Molas de lâmina de alto ciclo, discos de embreagem

Capacidades Dimensionais para Peças de Aço Estampadas

Nuote Metalsproduzpeças de aço estampadasem uma ampla gama de tamanhos e tolerâncias.

Parâmetro	Capacidade padrão	Capacidade de precisão (mediante solicitação)
Espessura do material	0,3 mm – 6,0 mm	0,2 mm – 8,0 mm (graus limitados)
Dimensão máxima da peça (matriz progressiva)	300mm x 300mm	400mm x 400mm
Dimensão máxima da peça (matriz de transferência)	500mm x 600mm	600mm x 800mm
Tolerâncias (branqueamento/perfuração)	±0,10 mm	±0,05mm
Tolerâncias (ângulos de curvatura)	±1°	±0,5°
Diâmetro mínimo do furo (perfuração)	1,0 x espessura do material	0,8 x espessura do material
Altura da rebarba (padrão)	≤0,10mm	≤0,05mm

Processos de Estampagem para Peças Estampadas de Aço

Nuote Metalsseleciona o método de estampagem apropriado com base na geometria e no volume da peça.

Processo	Espessura típica do aço	Faixa de volume anual	Vantagens
Estampagem composta	0,5 – 6,0mm	5k – 100k	Baixo custo de ferramentas, peças planas simples
Estampagem progressiva	0,3 – 4,0mm	100 mil – mais de 10 milhões	Peças multiestações complexas e de alta velocidade
Estampagem de matriz de transferência	1,0 – 6,0 mm	50 mil – 500 mil	Peças grandes, entalhes profundos
Supressão fina	1,0 – 12,0 mm	50 mil – 500 mil	Bordas de cisalhamento sem rebarbas, planicidade firme

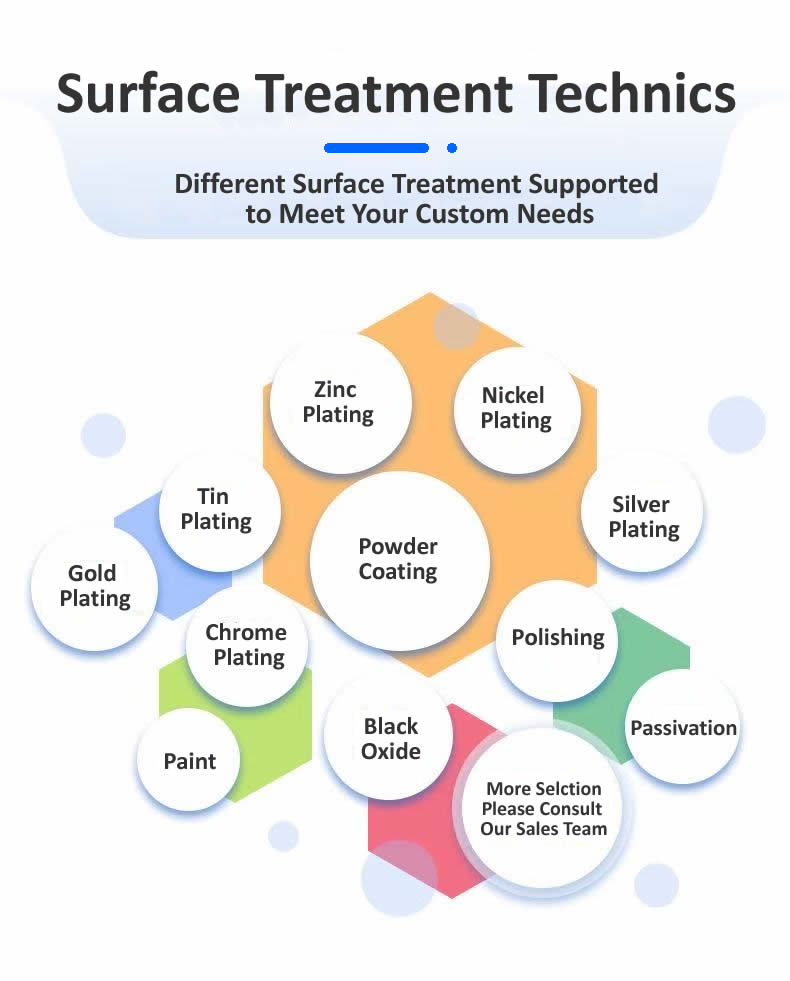

Acabamentos de superfície disponíveis

Maioriapeças de aço estampadasrecebem tratamentos pós-estampagem para evitar corrosão ou melhorar a aparência.

Terminar	Descrição	Grossura	Resistência à corrosão (névoa salina)
Zincagem (transparente/azul/amarelo)	Zinco galvanizado com passivação	5 – 12 µm	48 – 120 horas
Liga de zinco-níquel	Proteção superior contra corrosão	8 – 15 µm	200 – 500 horas
Galvanização por imersão a quente	Revestimento de zinco pesado, acabamento fosco	40 – 80 µm	500 – 1.000 horas
Óxido preto	Revestimento de conversão, anti-reflexo	0,5 – 1,5 µm	24 – 72 horas (requer óleo)
Revestimento em pó	Revestimento polimérico colorido	60 – 120 µm	Mais de 500 horas (dependendo da qualidade)
E-coat / eletrorevestimento	Imersão em epóxi catódico	15 – 25 µm	300 – 600 horas
Fosfato (manganês/zinco)	Revestimento de conversão para base de tinta ou lubrificação	2 – 10 µm	Baixo (requer acabamento)

Aplicações de peças de aço estampadas

Nuote Metalsfornece peças de aço estampadas para quase todos os setores. Abaixo estão exemplos representativos por setor.

Barramento de bateria para veículo elétrico (aço com baixo teor de carbono, 2,0 mm de espessura)

Um fabricante de baterias EV precisava de uma série de barramentos para conectar células individuais. Os requisitos eram exigentes: planicidade de 0,1 mm em 150 mm de comprimento, vários furos perfurados com precisão para terminais de células e revestimento de zinco-níquel para resistência à corrosão. O volume anual era de 80.000 conjuntos – alto demais para CNC, complexo demais para uma matriz simples.

A Nuote Metals projetou uma matriz progressiva com oito estações: perfuração, ranhura, cunhagem para planicidade e corte final. As peças de aço estampadas saíram da prensa a 60 golpes por minuto, cada uma com uma planicidade de 0,08 mm e posições de furo dentro de ±0,05 mm. Após o revestimento, os barramentos passaram por 500 horas de testes de névoa salina. O cliente reduziu o custo dos componentes em 62% em comparação com o cobre usinado e eliminou duas operações secundárias. Após três anos de produção, a matriz produziu mais de 1,2 milhão de barramentos sem nenhuma falha em campo.

Este caso mostra o que as peças de aço estampadas podem alcançar quando as ferramentas e o processo são adequados à aplicação – e não apenas ao volume.

Garantia de Qualidade para Peças Estampadas de Aço – EEAT na Prática

Nuote Metalssegue um sistema de qualidade abrangente adaptado às características do aço estampado.

Experiência com classes de aço

Nossos metalúrgicos e engenheiros de ferramentas têm mais de 10 anos de experiência na estampagem de aços carbono e ligas. Nós entendemos:

Comportamento Springback – A recuperação elástica do aço varia de acordo com o teor de carbono; nós compensamos no design da matriz

Formação de rebarbas – O aço com baixo teor de carbono mais macio produz rebarbas maiores do que o aço duro; ajustamos as folgas de acordo

Geração de calor – A estampagem de aço espesso gera calor significativo; usamos lubrificantes e pressionamos controle de velocidade

Especialização em Tratamento Pós-Estampagem

Peças de aço estampadasrequerem proteção contra corrosão para a maioria das aplicações. A Nuote Metals opera internamente em zincagem e tem parceria com revestidores certificados para revestimento em pó e e-coat. Nós fornecemos:

Medição de espessura de revestimento – fluorescência de raios X (XRF) para revestimento

Teste de adesão – Teste de fita hachurada conforme ASTM D3359

Teste de névoa salina – ASTM B117 para validação de resistência à corrosão

Autoridade por meio de padrões

Nossopeças de aço estampadascumprir com:

ISO 9001:2015 – Sistema de gestão da qualidade

IATF 16949 – Qualidade automotiva (disponível mediante solicitação para projetos automotivos)

ASTM A109 – Norma para tiras de aço carbono laminadas a frio

RoHS – Para peças banhadas (sem cromo hexavalente quando especificado)

Confiança através da documentação

Cada remessa de peças de aço estampadas da Nuote Metals inclui:

Relatório de teste de material (MTR) – Certificado de moinho com propriedades químicas e mecânicas

Registro de inspeção dimensional – Principais medições com status de aprovação/reprovação

Certificado de revestimento (se folheado ou revestido) – Espessura, tipo, número de lote

Inspeção do primeiro artigo (FAI) – Relatório dimensional completo para novas ferramentas

Considerações de projeto para peças de aço estampadas

Para ajudar os clientes a otimizar seus projetos para capacidade de fabricação, a Nuote Metals oferece estas diretrizes.

Raios de curvatura mínimos

Espessura do material	Aço de Baixo Carbono (SPCC)	Aço de mola de alto carbono (SK5)
0,5 mm	0,5mm (1xT)	1,0 mm (2xT)
1,0mm	1,0 mm (1xT)	2,0 mm (2xT)
2,0mm	2,0 mm (1xT)	4,0 mm (2xT)
3,0mm	3,0 mm (1xT)	6,0 mm (2xT)
4,0mm	5,0 mm (1,25xT)	Não recomendado

Tamanho mínimo do furo

Furos perfurantes em aço de baixo carbono: Diâmetro ≥ espessura do material

Furos perfurantes em aço de alto carbono ou liga: Diâmetro ≥ 1,2 x espessura do material

Distância da borda (furo a borda): ≥ 1,5 x espessura do material (para evitar protuberâncias)

Tolerâncias para recursos dobrados

Recurso	Tolerância Padrão	Precisão (com cunhagem)
Ângulo de curvatura (flexão de ar)	±1,5°	±0,75°
Ângulo de curvatura (cunhagem)	±0,5°	±0,25°
Altura do formulário (ondulações, deslocamentos)	±0,15mm	±0,08mm
Comprimento do flange	±0,20mm	±0,10 mm

Perguntas frequentes sobre peças de aço estampadas

Abaixo estão as consultas técnicas mais comuns recebidas pela Nuote Metals em relaçãopeças de aço estampadas.

Q1: Qual é a diferença entre peças de aço estampadas com baixo e alto carbono? Como faço para escolher?

R: O teor de carbono determina resistência, dureza e conformabilidade. Peças de aço estampado com baixo teor de carbono (SPCC, 1008, 1010) contêm menos de 0,15% de carbono. Eles são macios, dúcteis e fáceis de estampar em formas complexas, incluindo recortes profundos e curvas apertadas. No entanto, eles têm resistência relativamente baixa (tração 270–400 MPa) e não podem ser tratados termicamente para maior dureza. Peças de aço estampado com alto teor de carbono (SK5, 1080) contêm 0,75–1,0% de carbono. Eles são muito mais resistentes (tração 800–1.100 MPa após o endurecimento) e podem ser tratados termicamente até HRC 50–60. No entanto, eles são menos moldáveis (raio de curvatura mínimo 2xT ou mais) e requerem prensas mais pesadas. A Nuote Metals recomenda aço de baixo carbono para suportes, gabinetes, chassis e caixas trefiladas. Recomende aço de alto carbono para molas, clipes, retentores e peças resistentes ao desgaste. Para aplicações que necessitam de resistência entre esses extremos, o aço de médio carbono (1045) oferece um equilíbrio.

Q2: Como a Nuote Metals evita a ferrugem em peças de aço estampadas antes de serem montadas ou revestidas pelo cliente?

R: O aço enferruja rapidamente quando exposto à umidade. A Nuote Metals toma diversas medidas para protegerpeças de aço estampadasdurante o armazenamento e transporte. Primeiro, para peças que serão galvanizadas ou revestidas por nós, nós as processamos dentro de 24 a 48 horas após a estampagem para minimizar a oxidação. Em segundo lugar, para peças enviadas na condição “estampada” (sem revestimento), aplicamos um óleo antiferrugem (leve, removível com limpador alcalino) e as embalamos em sacos com barreira contra umidade e dessecante. Terceiro, oferecemos revestimento temporário de fosfato (fosfato de manganês ou zinco) que fornece 1 a 3 meses de proteção contra ferrugem em ambientes internos e também melhora a adesão da tinta para clientes que pintarão mais tarde. Para armazenamento de longo prazo ou remessa internacional, recomendamos que os clientes especifiquem um revestimento protetor (zincagem ou e-coat) como parte do pedido. Se você receber peças de aço estampadas que apresentam leve ferrugem na superfície, geralmente elas podem ser removidas com um abrasivo suave ou decapagem ácida - mas para aplicações críticas, especifique um plano de prevenção de corrosão com a Nuote Metals na fase de cotação.

Q3: Qual é a espessura máxima das peças de aço estampadas que a Nuote Metals pode produzir? As peças mais espessas requerem ferramentas especiais?

R: A Nuote Metals pode estampar aço com até 8,0 mm de espessura para operações simples de moldagem e até 6,0 mm para peças que requerem dobra ou conformação. No entanto, peças de aço estampadas espessas (acima de 4,0 mm) requerem considerações especiais. Primeiro, a tonelagem da prensa aumenta significativamente – uma peça de aço com 6,0 mm de espessura pode exigir de 200 a 400 toneladas, dependendo do tamanho da peça bruta. Em segundo lugar, as folgas da ferramenta devem ser aumentadas (normalmente 10–15% por lado) para evitar rebarbas excessivas e quebra da ferramenta. Terceiro, o aço espesso tem recuperação elástica mínima, portanto a compensação do retorno elástico é menos crítica, mas a fissuração nas bordas torna-se uma preocupação para furos próximos às bordas.Nuote Metalstem capacidade de prensagem de até 400 toneladas e mantém estoques de aço para ferramentas adequados para estampagem de alto calibre. Para peças com espessura superior a 6,0 mm, geralmente recomendamos o corte a laser ou a plasma como alternativa à estampagem, pois os custos com ferramentas se tornam proibitivos. Envie seu desenho de espessura para a Nuote Metals para uma comparação de viabilidade e custos.

Q4: Você pode carimbar peças de aço estampadas com furos roscados ou inserções de hardware? Quais operações secundárias estão disponíveis?

R: Sim,Nuote Metalsoferece vários métodos para adicionar roscas a peças de aço estampadas. Os mais comuns são rosqueamento (corte de roscas diretamente em furos perfurados) e formação de roscas (para aço mais espesso, deslocamento de material para criar roscas sem lascas). Temos rosqueadores próprios para furos de M2 a M12. Para aplicações que exigem roscas mais fortes ou fixadores removíveis, podemos instalar insertos (porcas ou pinos auto-fixantes estilo PEM) diretamente na matriz de estampagem usando equipamento de inserção automatizado. Outras operações secundárias para peças de aço estampadas incluem soldagem a ponto (soldagem por projeção de porcas ou suportes), rebitagem (junção de dois componentes estampados) e tratamento térmico (para peças com alto teor de carbono que necessitam de têmpera de mola). Especifique quaisquer operações secundárias em seu desenho e a Nuote Metals as incorporará ao fluxo do processo – geralmente dentro da mesma matriz progressiva para reduzir custos de manuseio.

Por que fazer parceria com a Nuote Metals para peças de aço estampadas?

Selecionar o parceiro de estampagem certo garante qualidade consistente, preços competitivos e entrega confiável para seus componentes de aço. A Nuote Metais oferece:

Ampla seleção de aços – classes de baixo, médio, alto carbono e ligas em estoque
Faixa de espessura – 0,3 mm a 6,0 mm (8,0 mm para blanking)
Revestimento interno – Linhas de zinco, zinco-níquel e óxido preto
Rosqueamento e inserção de hardware – Operações secundárias no local
Volumes de 1.000 a 10.000.000+ – Prototipagem para produção em massa
Análise DFM gratuita – Otimizamos seu projeto para estampagem antes da ferramentaria
Peças de amostra – 20 peças grátis de ferramentas de produção
Envio global – aéreo ou marítimo para a América do Norte, Europa, Ásia e outros lugares
