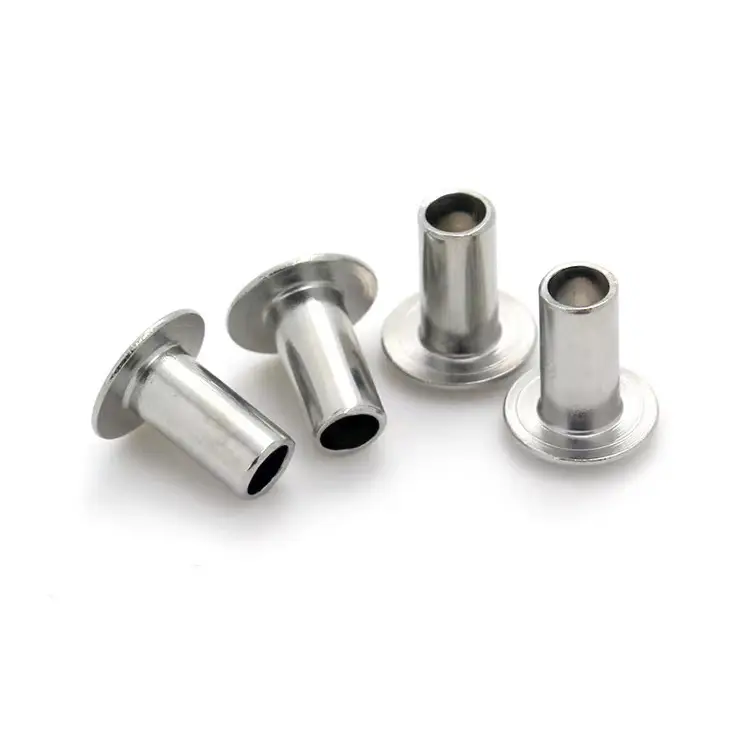

Rebite Semi Tubular de Aço

Para linhas de produção de alto volume que necessitam de fixação rápida e confiável,rebites semi-tubulares de açoda Nuote Metals oferecem o equilíbrio ideal. Ao contrário de um rebite sólido que requer alta força e equipamento pesado, o design semi-tubular – parcialmente oco na cauda – reduz a força de fixação em cerca de 70%, mantendo a maior parte da resistência ao cisalhamento. O resultado é um fixador que é instalado rapidamente, funciona com ferramentas mais leves e ainda proporciona uma junta permanente e confiável.

Rebites de cabeça fria Nuote Metals em aço de baixo carbono com zincagem opcional ou outros acabamentos. Com mais de dez anos de experiência em produção e certificação ISO 9001:2015 completa, nossos rebites semitubulares contam com a confiança de fabricantes automotivos, de HVAC e de equipamentos industriais em todo o mundo.

O que diferencia um rebite semitubular

A característica definidora de um rebite semitubular é a cavidade rasa na extremidade da cauda – normalmente 45–55% do comprimento do cano. Durante a instalação, apenas a parede fina desta seção oca rola para fora para formar o rebite. Isto é fundamentalmente diferente de um rebite sólido, onde toda a haste deve deformar-se.

Para a maioria das aplicações industriais, automotivas, HVAC e de hardware, o rebite semitubular oferece resistência mais que suficiente, mantendo a produção eficiente.

Especificações Técnicas – Materiais, Dimensões e Acabamentos

Propriedades dos materiais

Dimensões padrão

Nós fabricamosrebites semi-tubulares de açonos seguintes diâmetros de haste. Os estilos de cabeçote, diâmetros de cabeçote e comprimentos de cano variam de acordo com o tamanho e são fornecidos como faixas padrão. Dimensões personalizadas estão disponíveis mediante solicitação.

Tolerâncias: Diâmetro da haste ±0,05 mm, diâmetro da cabeça ±0,15 mm, comprimento total ±0,15 mm. O comprimento do rebite é medido a partir da parte inferior da cabeça do rebite. Comprimentos de cano personalizados e diâmetros de cabeça disponíveis mediante solicitação. Nenhuma taxa de ferramental para os tamanhos padrão listados acima.

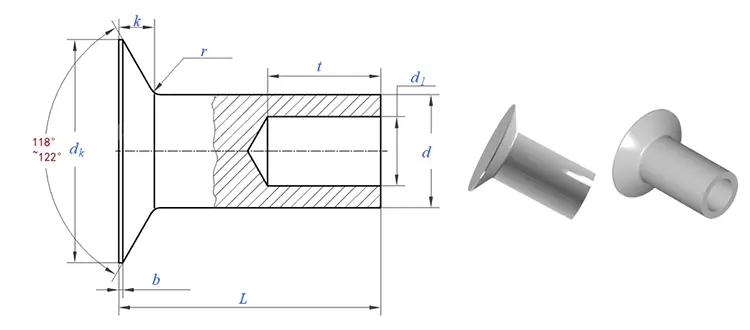

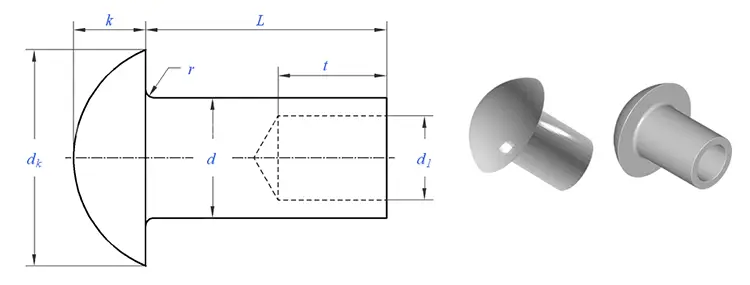

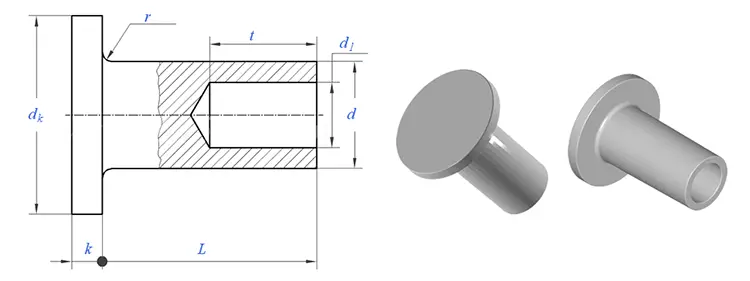

Estilos de cabeça disponíveis

Acabamentos de Superfície

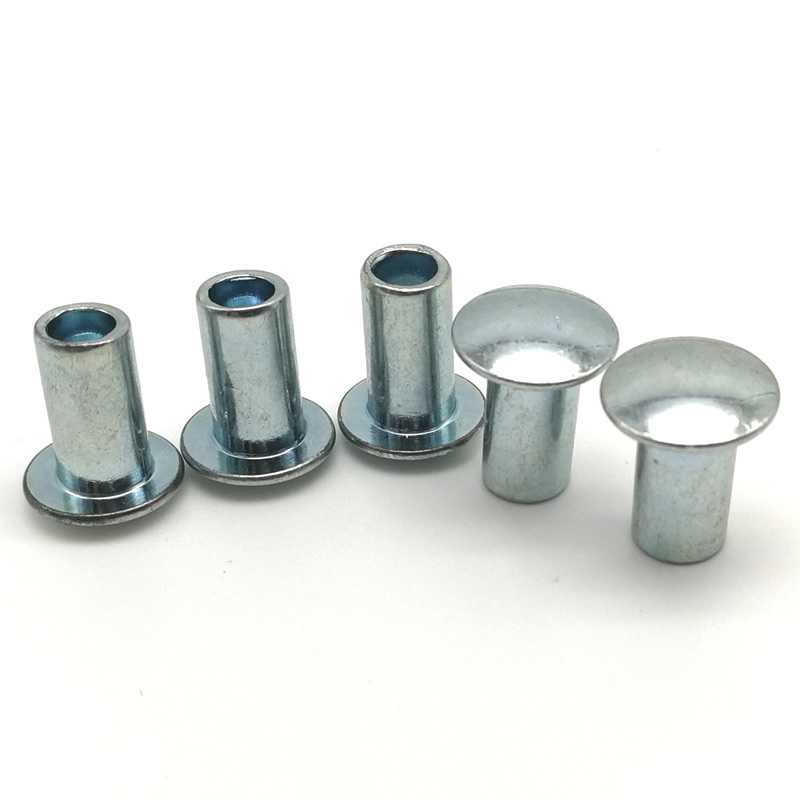

Para aplicações externas ou expostas à umidade, recomendamos fortemente rebites semitubulares de aço zincado.

Dados mecânicos (rebite de aço de 5 mm, colocado em chapa de aço de 2 mm)

Veja como fazemos rebites

Nossas prensas de cabeçote a frio formam rebites a partir de arame em uma única sequência contínua: trefilação, corte, cabeçote, extrusão de cavidade e aparamento. O vídeo mostra todo o processo, desde a alimentação do arame até a ejeção do rebite acabado, com monitoramento da qualidade em tempo real em todas as etapas.

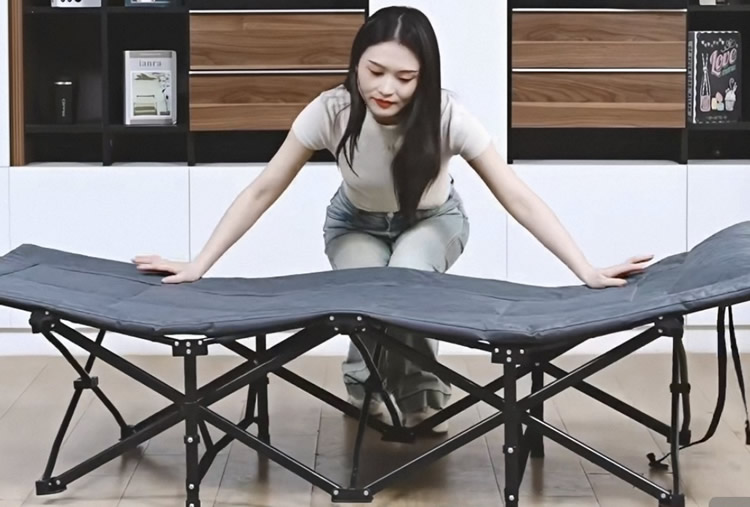

Um exemplo real de cliente – conjunto de estrutura de cama dobrável

Esta é uma das muitas aplicações para rebites semi-tubulares. Nós o incluímos para mostrar o uso real da produção, não para sugerir limitação.

Um fabricante de camas dobráveis ​​portáteis para camping e socorro de emergência precisava de um rebite confiável e econômico para as juntas das dobradiças em tesoura. A estrutura da cama dobrável usava tubos de aço com 1,8 mm de espessura. Os rebites sólidos anteriores exigiam alta força de fixação, o que ocasionalmente deformava a tubulação durante a montagem e retardava a linha de produção. O cliente também queria um acabamento resistente à ferrugem para uso ocasional em exteriores.

A Nuote Metals forneceu rebites semitubulares de aço zincado – haste de 5,0 mm de diâmetro, cabeça de treliça de 9,0 mm, comprimento de cano de 12,0 mm – totalizando 600.000 peças para seu primeiro pedido. A cavidade semitubular reduziu a força de ajuste em mais de 60%, eliminando a deformação da tubulação. A cabeça larga da treliça distribuiu a força de fixação uniformemente, evitando a passagem. O revestimento de zinco proporcionou 72 horas de proteção contra névoa salina, garantindo que os rebites não enferrujassem após exposição a condições de umidade.

O cliente testou os rebites em 1.000 camas dobráveis. Após 5.000 ciclos de dobramento e testes em câmara de umidade, não foi observado nenhum afrouxamento ou ferrugem. Desde então, eles fizeram novos pedidos totalizando mais de 2 milhões de peças e agora especificam nossos rebites para toda a sua linha de produtos para camas dobráveis.

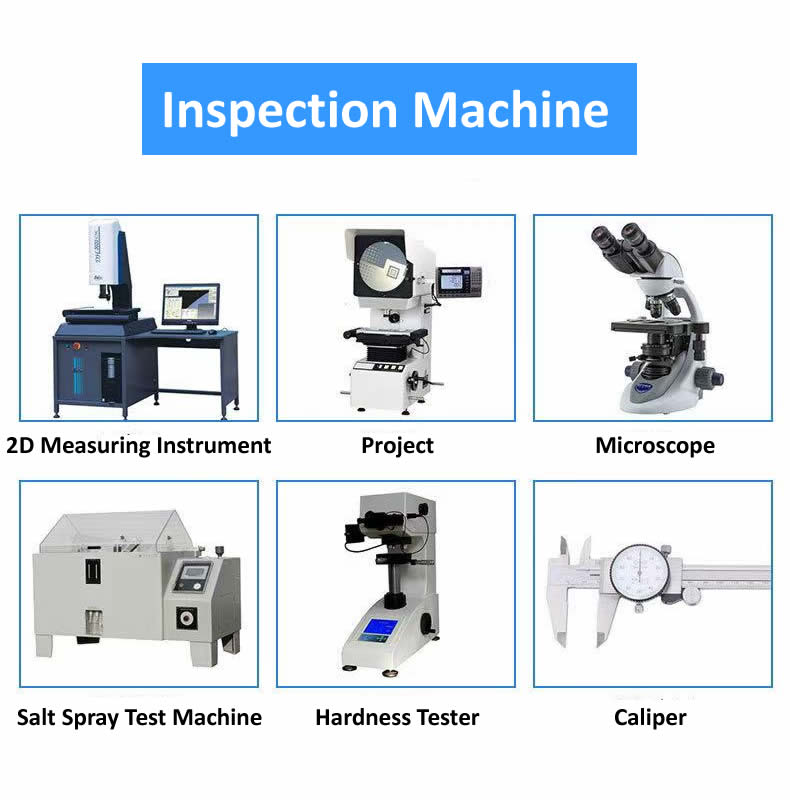

Nosso equipamento de inspeção interna

Mantemos uma gama completa de equipamentos de inspeção calibrados para verificar cada lote de rebites semitubulares de aço:

• Paquímetros digitais– Para verificações dimensionais rápidas durante a produção
• Micrômetros– Para medição precisa do diâmetro da haste e espessura da parede
• Sistema de medição de imagem 2.5D– Para medição de contorno completo e verificação de concentricidade
• Projetor de perfil (comparador óptico)– Para inspeção de profundidade de cavidade, ângulo de cabeça e raio de borda
• Micrômetro a laser– Para medição de diâmetro em alta velocidade e sem contato
• Testador de dureza Rockwell– Para verificar a dureza da matéria-prima
• Câmara de teste de névoa salina– Para testes de resistência à corrosão de rebites chapeados (ASTM B117)
• Espectrômetro– Para verificação da composição do material das bobinas recebidas
• Máquina de teste universal– Para verificação de resistência ao cisalhamento e tração

Todos os equipamentos são calibrados anualmente por laboratórios terceirizados credenciados. Os registros de inspeção são retidos por cinco anos.

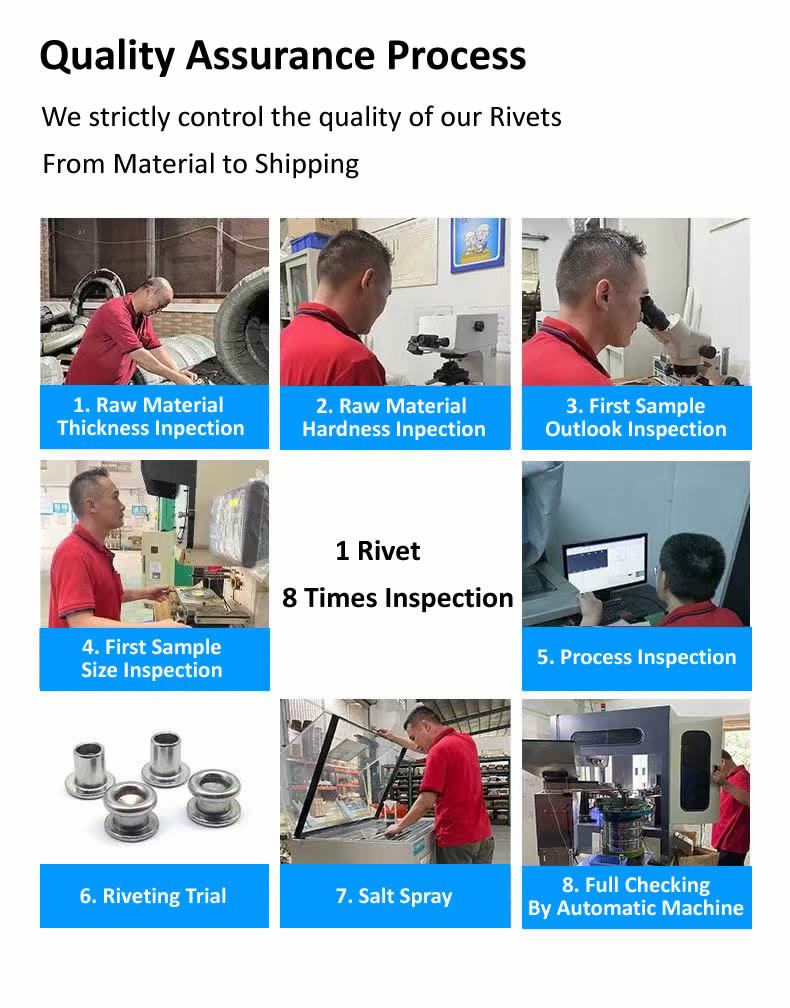

Nosso controle de qualidade – Um rebite, oito verificações

Não confiamos em amostragem aleatória. Cada lote de rebites passa por oito portões de qualidade separados antes de sair de nossa fábrica. O princípio é simples: meça antecipadamente, meça com frequência e nunca presuma.

• Verificação do diâmetro da matéria-prima– O fio que entra é medido com um micrômetro a laser. Tolerância de diâmetro: ± 0,02 mm. Qualquer bobina fora desta faixa é rejeitada antes de tocar nossos cabeçalhos.
• Verificação da dureza da matéria-prima– Uma amostra de cada bobina é testada em um testador de dureza Rockwell. Para aço com baixo teor de carbono, exigimos HRB 60–80. Muito mole e o rebite se deformará durante o rumo. Muito duro e a cavidade pode rachar.
• Verificação da aparência do primeiro artigo– Após a configuração do ferramental, os primeiros 10 rebites são inspecionados visualmente sob ampliação. Procuramos rachaduras, rebarbas, cabeças irregulares ou marcas superficiais. Qualquer defeito visível para a prensa.
• Verificação dimensional do primeiro artigo– Os mesmos 10 rebites são medidos em um comparador óptico. Diâmetro da cabeça, altura da cabeça, diâmetro da haste, comprimento total e profundidade da cavidade. Tudo deve estar dentro das tolerâncias de desenho antes do início da produção.
• Verificações em processo– Durante a produção em massa, o operador puxa 5 rebites a cada 500 peças. As dimensões são verificadas com paquímetros digitais e um medidor de profundidade da cavidade. Qualquer desvio aciona o ajuste do ferramental.
• Configuração de teste (rebitagem experimental)– A cada 2.000 peças, colocamos 3 rebites em uma amostra representativa de material (mesma espessura e tipo de sua montagem). O clinch é inspecionado quanto à simetria e estanqueidade. Não são aceitos rebites soltos ou rachados.
• Teste de névoa salina (se necessário)– Para rebites externos ou revestidos, enviamos amostras ao nosso laboratório para testes de névoa salina ASTM B117. Zincagem: 48–96 horas. Um certificado é emitido com o lote.
• Inspeção final de saída– Antes da embalagem, cada rebite passa por uma máquina de classificação óptica. As câmeras verificam o diâmetro e a altura do cabeçote, o diâmetro da haste, o comprimento total e a profundidade da cavidade. As rejeições são ejetadas automaticamente. Uma amostra aleatória de AQL (Nível II, 1.0) é então extraída para verificação manual.

Um rebite semitubular de aço que sobrevive a todas as oito etapas está pronto para sair de nossa fábrica. Mantemos registros de cada cheque por cinco anos.

O que nossos clientes dizem – Feedback real

Nossas certificações e homenagens

A Nuote Metals mantém as seguintes certificações e credenciamentos:

• ISO 9001:2015– Sistema de gestão da qualidade certificado pela TÜV SÜD
• Conformidade com RoHS– Verificado por testes de terceiros da SGS
• Conformidade com REACH– Declaração SVHC atual
• ASTM F1941– Conformidade com o padrão de zincagem
• Relatórios de teste SGS– Disponível mediante solicitação para lotes específicos

Todas as certificações e relatórios de testes estão disponíveis mediante solicitação.

Onde são usados ​​rebites semi-tubulares de aço

Eles são a escolha preferida para aplicações onde a resistência, a velocidade e a relação custo-benefício são prioridades:

• Fabricação de móveis– Camas dobráveis, cadeiras, sofás, dobradiças, juntas de estrutura
• Indústria automotiva– Lonas de freio, revestimentos de embreagem, acabamento interno, painéis da carroceria
• Equipamento HVAC– Montagem de gabinete, conexões de dutos, carcaças de ventiladores
• Equipamento industrial– Protetores de máquinas, painéis de controle, componentes de transportadores
• Construção– Conexões estruturais leves, estruturas metálicas, ferragens arquitetônicas
• Eletrônica– Montagem de componentes, montagem de chassis, espaçadores de placas de circuito
• Artigos de couro e estofados– Orifícios para cinto, ferragens para bolsa, acessórios de tecido

Como Trabalhamos – Informações Práticas

• Amostras– 20–50 peças grátis para tamanhos padrão em estoque (o cliente paga o frete)
• Pedido de teste– 10.000 peças recomendadas para validação pela primeira vez
• Quantidade mínima– 2.000 peças (tamanhos padrão), 5.000 peças (barril personalizado ou estilo de cabeça)
• Prazo de entrega (estoque)– 5 a 7 dias úteis
• Prazo de entrega (personalizado)– 10 a 12 dias úteis
• Taxas de ferramentas– Nenhum para estilos de cabeçote padrão e diâmetros de haste (1,5–8 mm)

Três perguntas que respondemos com frequência

Q1: Qual é a diferença entre um rebite semi-tubular de aço e um rebite de aço sólido? Quando devo optar pela versão semitubular?

R: A diferença fundamental é a cavidade oca na cauda. Um rebite semitubular de aço possui uma cavidade rasa na ponta, exigindo apenas 25–30% da força necessária para um rebite sólido do mesmo diâmetro. Isso torna a instalação mais rápida e mais suave com os materiais circundantes. Os rebites sólidos oferecem uma resistência ao cisalhamento ligeiramente superior (o semi-tubular retém 80-90% da resistência do rebite sólido), mas requerem equipamento pesado e mais tempo. Para a maioria das aplicações industriais, automotivas, HVAC e de hardware – incluindo a caixa de cama dobrável acima – os rebites semitubulares fornecem resistência mais que suficiente, mantendo a produção eficiente. Escolha rebites sólidos apenas para cargas estruturais extremas, onde a resistência máxima ao cisalhamento é a única prioridade.

Q2: Poderebites semi-tubulares de açoser usado ao ar livre sem enferrujar?

R: Sim, com o acabamento certo. O aço não revestido enferruja rapidamente quando exposto à umidade. Nossos rebites padrão de aço com baixo teor de carbono estão disponíveis com revestimento de zinco (transparente, azul ou amarelo), que oferece 48 a 96 horas de resistência à névoa salina, o suficiente para uso interno e externo protegido. Para a cama dobrável acima, o revestimento de zinco proporcionou 72 horas de proteção contra condições ocasionais de umidade. Para ambientes externos ou costeiros mais exigentes, recomendamos mudar para rebites semitubulares de aço inoxidável (304 ou 316), que oferecem de 200 a 1.000+ horas de proteção contra névoa salina.

Q3: Como seleciono o comprimento correto do cano para um rebite semitubular de aço?

R: Selecione um comprimento de cilindro aproximadamente 1,5–2,0 mm maior que a espessura total da pilha de material. Por exemplo, se você estiver unindo duas chapas de aço de 2 mm (total de 4 mm), escolha um comprimento de cilindro de 5,5–6,0 mm. Este comprimento extra fornece material suficiente para que a seção oca role para fora e forme um encaixe seguro sem atingir o fundo. Se o cano for muito curto, o clinche será fraco. Muito longo e o cano pode enrugar. O comprimento do rebite é medido desde a parte inferior da cabeça do rebite até a extremidade do corpo. Envie-nos a espessura da pilha de material e recomendaremos o comprimento exato do cano.

Pronto para otimizar sua linha de montagem?

Se você estiver usando rebites sólidos e lidando com montagem lenta, materiais deformados ou altos custos de ferramentas, mude pararebites semi-tubulares de açopode fazer uma diferença significativa.

O que oferecemos a você:

• Vários estilos de cabeça – Redondo, oval, treliça, plano e escareado
• Ampla gama de hastes – 1,5 mm a 8,0 mm
• Comprimentos personalizados – Comprimento do cano de acordo com sua pilha de material exata
• Zincagem como padrão – 48–96 horas de proteção contra névoa salina
• ISO 9001:2015– Sistema de qualidade completo com documentação rastreável

Comece em três etapas:

• Envie-nos suas especificações – diâmetro da haste, comprimento do cano (ou espessura da pilha de material), estilo da cabeça, acabamento e quantidade
• Respondemos em 24 horas – Com custo do ferramental (se houver), preço da peça e prazo de entrega
• Enviamos amostras – 20 a 50 peças grátis para você testar em seu material real

Envie sua pergunta para a Nuote Metals hoje.
