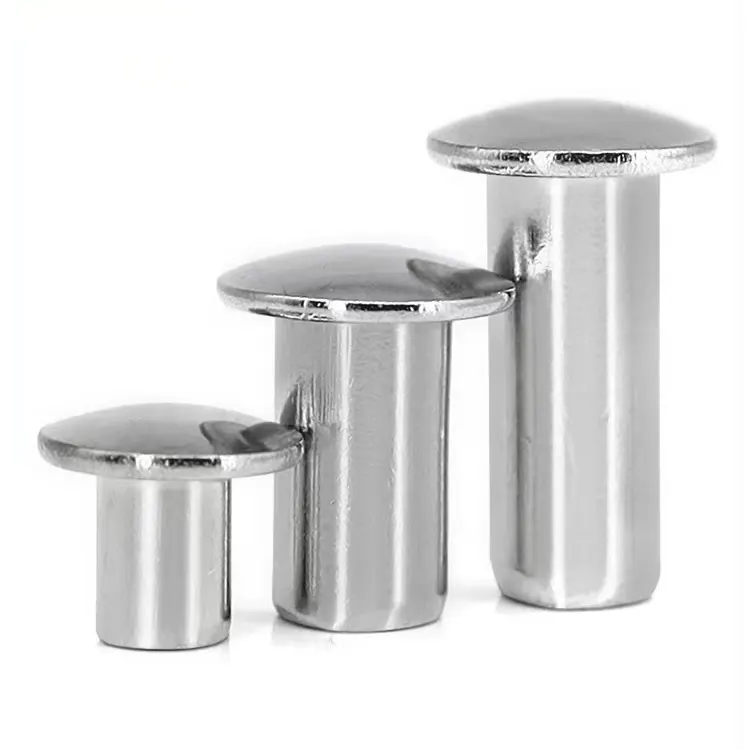

Rebites de cabeça treliçada

Rebites de cabeça treliçadasão o que você especifica quando uma cabeça redonda ou plana não é larga o suficiente. A cabeça da treliça tem um diâmetro de cabeça 2,2–2,8 vezes o diâmetro da haste – significativamente mais largo que a cabeça redonda (1,6–1,8×) e a cabeça plana (2,0–2,5×). Esta largura extra cria uma superfície de apoio maior, distribuindo a força de fixação por uma área mais ampla. O resultado: o rebite permanece no lugar sem puxar materiais macios ou quebradiços.

Ao unir plástico, chapas metálicas finas, madeira macia ou materiais compósitos, a cabeça larga da treliça é a diferença entre uma junta que dura e uma junta que falha.

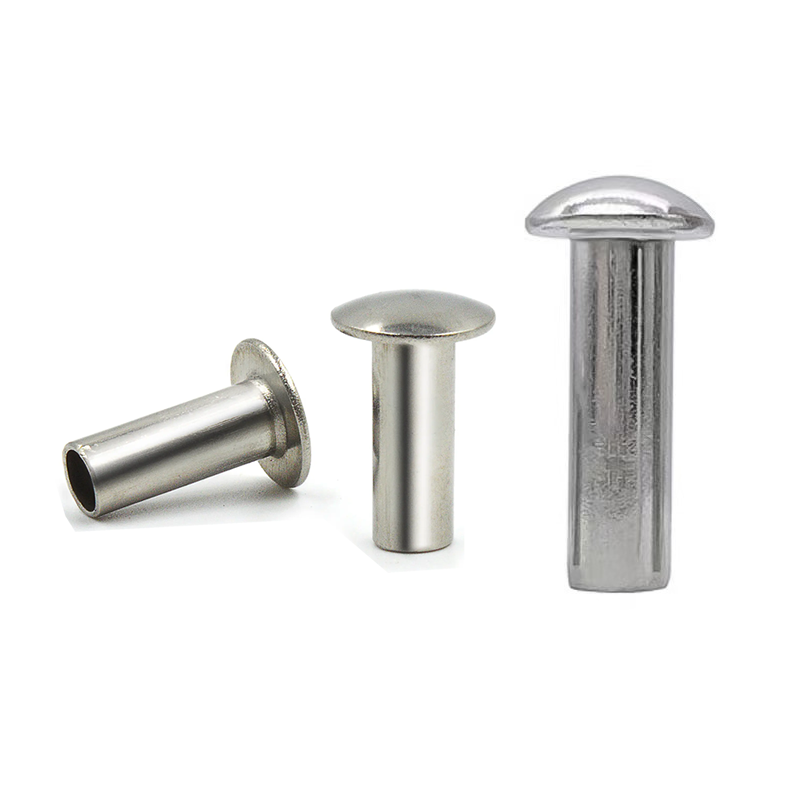

Treliça vs. Redondo – Por que a largura é importante

O que fazemos – dois designs, cinco materiais

Rebites de cabeça treliçadaestão disponíveis em designs sólidos e semitubulares. O tubular completo não está disponível para este estilo de cabeçote devido à geometria da cúpula larga e rasa.

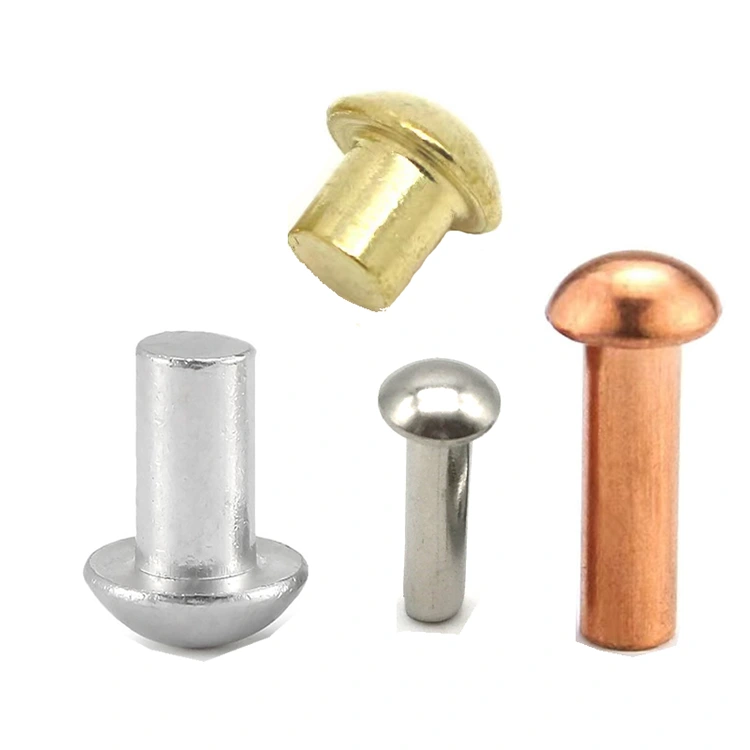

Materiais disponíveis:Aço com baixo teor de carbono, aço inoxidável (304/316), latão (C2680), cobre (C11000), alumínio (5052/5056)

Acabamentos: Zincado, óxido preto, passivado, lacado, niquelado, envelhecido, anodizado, liso – dependendo do material.

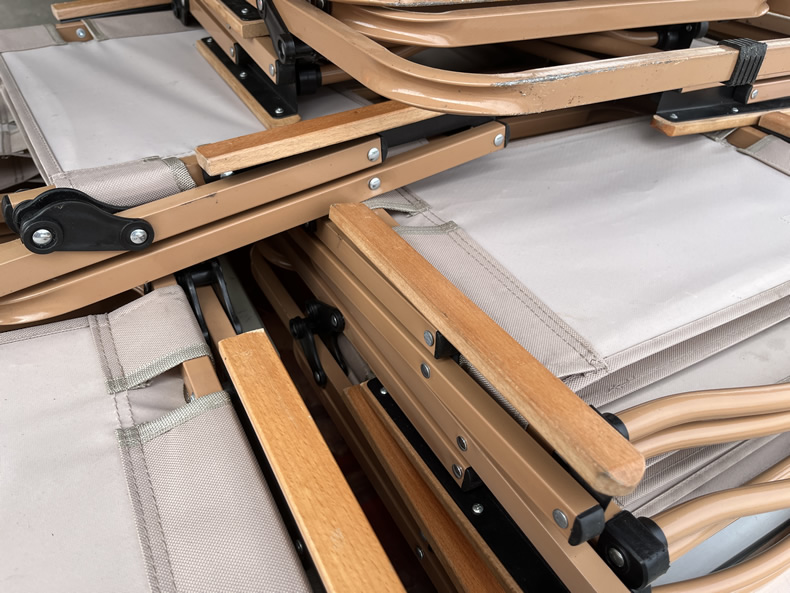

Aplicação Real – Suporte Dobrável para Assento de Cadeira

Um fabricante de móveis estava produzindo cadeiras dobráveis ​​com assento de polipropileno preso a uma estrutura de aço. O projeto original usava rebites de cabeça redonda em quatro pontos de fixação. Depois de alguns meses de uso, as cabeças dos rebites estavam puxando o plástico – a estreita superfície de apoio não suportava a carga quando as pessoas se sentavam.

O fabricante tentou usar arruelas sob as cabeças redondas. Funcionou, mas aumentou o tempo de montagem e o custo das peças. Eles precisavam de um fixador que pudesse realizar as duas tarefas: rolamento largo e ajuste rápido.

A Nuote Metals forneceu rebites semitubulares com cabeça de treliça de aço zincado – haste de 4,0 mm, cabeça de treliça de 10,5 mm, comprimento de cano de 10,0 mm. A cabeça larga da treliça substituiu a cabeça redonda e a arruela em um único componente. A cavidade semitubular manteve a força de ajuste baixa, evitando trincas no polipropileno. A zincagem forneceu proteção contra ferrugem para a conexão da estrutura de aço.

O cliente executou 1.000 cadeiras em sua linha de montagem. Os rebites da cabeça da treliça foram ajustados de forma limpa, mantidos firmes e eliminaram a necessidade de arruelas separadas. Sem pull-through. Sem rachaduras. Sem etapas extras de montagem.

Opções padrão – personalizadas de acordo com suas especificações

Rebites de cabeça treliçadasão fabricados de acordo com suas necessidades exatas. Como o diâmetro da cabeça é significativamente maior do que outros estilos de cabeça, produzimos cada pedido para corresponder à espessura do material e ao tamanho do furo específicos.

O que precisamos de você:

• Diâmetro da haste – 1,5 mm a 8,0 mm
• Diâmetro da cabeça – compatível com os requisitos da superfície do rolamento
• Comprimento total – ou espessura total da pilha de material
• Material – aço, inoxidável, latão, cobre ou alumínio
• Design – sólido ou semi-tubular
• Acabamento – zinco, passivado, lacado, niquelado, anodizado, etc.

Recomendamos:Se você não tiver certeza sobre o diâmetro da cabeça, envie-nos uma amostra do seu material (um pedaço de sucata está bem). Testaremos o tamanho ideal do cabeçote em seu material real e recomendaremos a especificação correta.

Nenhuma cobrança de ferramentas para dimensões padrão da cabeça da treliça. Amostras disponíveis para teste.

A diferença da cabeça da treliça – Rolamento amplo sem volume

A cabeça de treliça é o estilo de cabeça padrão mais largo disponível – e permanece baixa. A cúpula larga e rasa fornece superfície de apoio máxima enquanto mantém a altura do cabeçote relativamente baixa (25–30% do diâmetro do cabeçote).

O que isso significa para sua montagem:

• Menos tração – A cabeça larga distribui a carga por uma área maior, reduzindo o estresse em materiais macios. Para plásticos, compósitos e chapas metálicas finas, isso é fundamental.
• Menos danos materiais – A cúpula rasa e a borda lisa evitam cortes ou arranhões no material circundante.
• Não é necessária arruela – A cabeça da treliça atua como uma arruela embutida, eliminando a necessidade de ferragens separadas.

Como o tornamos consistente:

• Formação controlada – A cúpula larga e rasa é mais difícil de formar do que uma cabeça redonda. Nosso processo de cabeçalho de vários estágios garante que o metal flua uniformemente sem enrugar.
• Matrizes de precisão – O perfil da treliça é cortado em um raio de coroa e ângulo de borda específicos. Cada rebite obtém o mesmo perfil.
• Verificação de concentricidade – A cabeça deve estar centralizada na haste dentro de ±0,10 mm. Cabeças descentralizadas reduzem a eficácia do rolamento.

Controle de qualidade – Como mantemos as cabeças largas consistentes

Cabeças treliçadas são mais difíceis de acertar do que cabeças redondas. A cúpula larga e rasa cria mais oportunidades para enrugamento, espessura irregular e formação descentralizada. Tratamos cada lote de cabeça de treliça com atenção extra.

O que verificamos:

• Diâmetro da haste – ±0,05 mm. Se não couber no seu buraco, nada mais importa.
• Diâmetro da cabeça – ±0,20 mm. A superfície de apoio é a razão pela qual você escolheu a cabeça da treliça. Medimos cada lote.
• Altura da cabeça – ±0,15mm. Muito alto e pode não passar pelos componentes adjacentes. Muito plano e parece errado.
• Planicidade da cabeça – A parte inferior da cabeça deve ficar nivelada com o material. Sem lacunas.
• Profundidade da cavidade – 45–55% do comprimento do cano. Muito raso, a força de ajuste é alta. Muito profundo, o clinch é fraco.
• Concentricidade – A cabeça deve estar centralizada na haste dentro de ±0,10 mm. Cabeças descentralizadas reduzem a eficácia do rolamento.

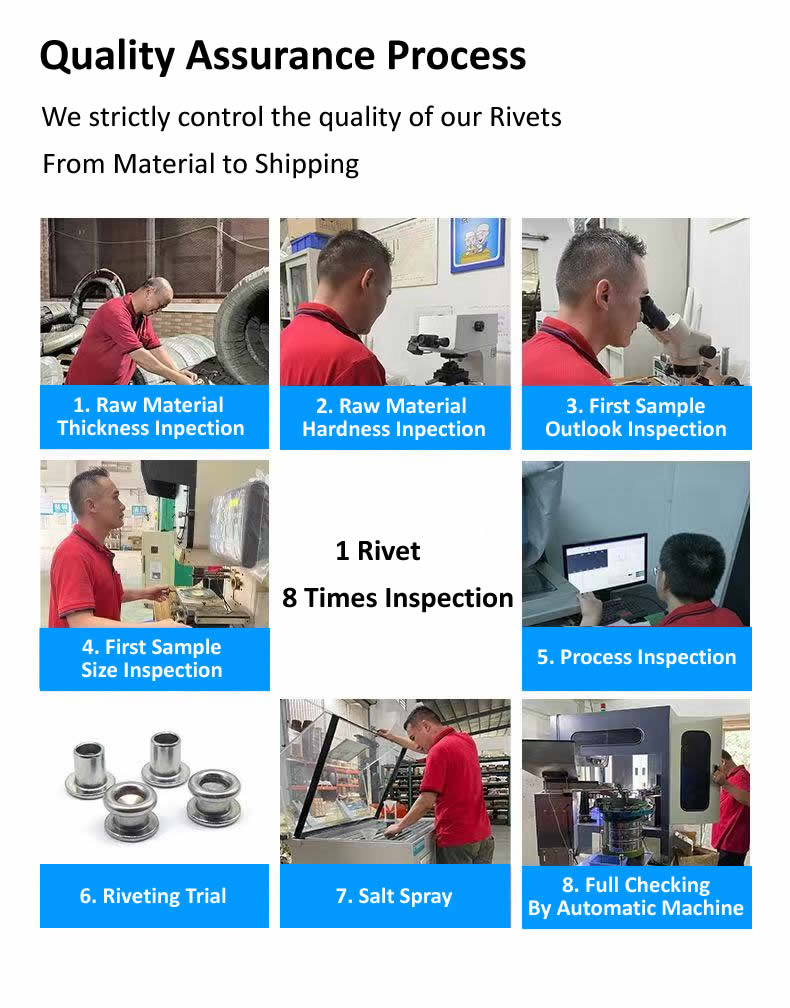

Nosso processo de inspeção:

• Fio de entrada – Diâmetro e dureza verificados antes do início da produção.
• Primeiro artigo – 10 rebites medidos em comparador óptico. Cada dimensão verificada.
• Em processo – 5 rebites a cada 500 peças. Qualquer desvio interrompe a imprensa.
• Teste de presa – A cada 2.000 peças, colocadas em material de amostra. Clinch inspecionado quanto à simetria e estanqueidade.
• Triagem final – inspeção 100% óptica. Amostra AQL verificada manualmente.

O que você realmente recebe – um registro completo do que fizemos

Não enviamos apenas rebites. Enviamos um registro de exatamente o que foi produzido e como foi verificado.

O pacote inclui:

• Certificado de material – Composição química e resistência à tração da bobina utilizada
• Folha de inspeção – Medidas reais de 10 rebites do lote (os números reais, não apenas "dentro da tolerância")
• Certificado de acabamento – Espessura do revestimento verificada por XRF (se aplicável)
• Documento de conformidade – Assinado pelo nosso gerente de controle de qualidade, rastreável em lote

Por que isso é importante:Se ocorrer uma falha de campo, você terá os registros para rastreá-la até a bobina exata do material. Mantemos cópias por cinco anos.

Certificado para:ISO 9001:2015, RoHS, REACH

Onde os rebites com cabeça de treliça são usados

• Conjuntos de plástico – Móveis, recipientes de armazenamento, caixas de equipamentos
• Chapas metálicas finas – dutos HVAC, gabinetes elétricos, painéis automotivos
• Compósitos – Painéis de fibra de vidro, materiais laminados, estruturas sanduíche
• Madeira macia – Móveis, paletes, caixotes, estruturas externas
• Furos superdimensionados – Quando as tolerâncias dos furos são frouxas e é necessária uma cabeça mais larga para cobri-las
• Lona e tecido pesado – Lonas, toldos, tendas, banners
• Conjuntos de trailer e trailer – Painéis, acabamento interno, acessórios externos

Três perguntas que respondemos com frequência

Q1: Quando devo escolher um rebite com cabeça de treliça em vez de uma cabeça redonda ou chata?

R: Escolha a cabeça da treliça quando precisar da superfície de rolamento mais larga possível para evitar a passagem em materiais macios ou quebradiços. O diâmetro da cabeça da treliça é 2,2–2,8 vezes o diâmetro da haste – significativamente mais largo que a cabeça redonda (1,6–1,8×) e a cabeça plana (2,0–2,5×). Escolha a cabeça redonda quando precisar de força máxima da cabeça e resistência ao impacto. Escolha cabeça chata quando precisar de pouca folga. Para a cadeira dobrável acima, a cabeça de treliça foi a escolha certa porque a ampla superfície de apoio eliminou a passagem sem exigir qualquer alteração no projeto.

Q2: Os rebites de cabeça de treliça podem ser usados ​​em plástico sem rachar?

R: Sim – e esta é uma de suas principais aplicações. A ampla superfície de apoio distribui a força de ajuste por uma área maior, reduzindo a tensão em materiais frágeis. Para melhores resultados, recomendamos:

• Escolha o design semi-tubular para reduzir a força de ajuste em 70%
• Selecione um comprimento de cano 1,5–2,0 mm maior que sua pilha de material
• Use uma prensa (não um martelo) para obter força controlada e consistente
• Teste em uma amostra antes de iniciar a produção completa

Para a caixa da cadeira dobrável, o cliente usou rebites semitubulares com cabeça de treliça com ajuste de pressão controlado – sem rachaduras, sem passagem.

Q3: Quais materiais estão disponíveis para rebites de cabeça de treliça?

R: Nós os fabricamos em cinco famílias de materiais:

• Aço com baixo teor de carbono – O mais resistente e econômico, zincado ou niquelado
• Aço inoxidável (304/316) – Resistência permanente à corrosão, passivado como padrão
• Latão (C2680) – Condutividade, não magnético, decorativo
• Cobre (C11000) – Maior condutividade elétrica/térmica
• Alumínio (5052/5056) – Mais leve, não magnético

Armazenamos todos os cinco materiais em diâmetros de haste comuns. A ampla superfície de apoio da cabeça da treliça é particularmente eficaz para rebites de alumínio em montagens leves.
