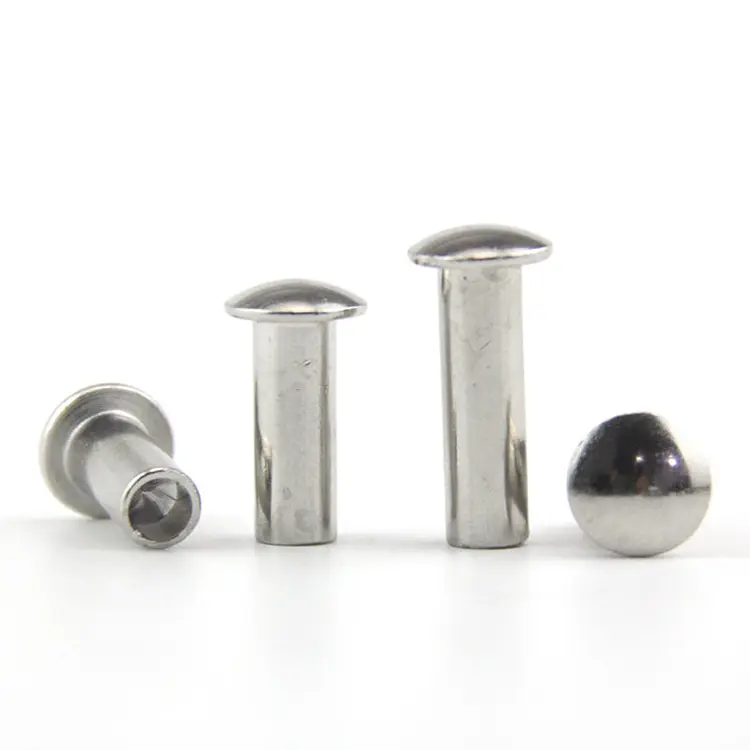

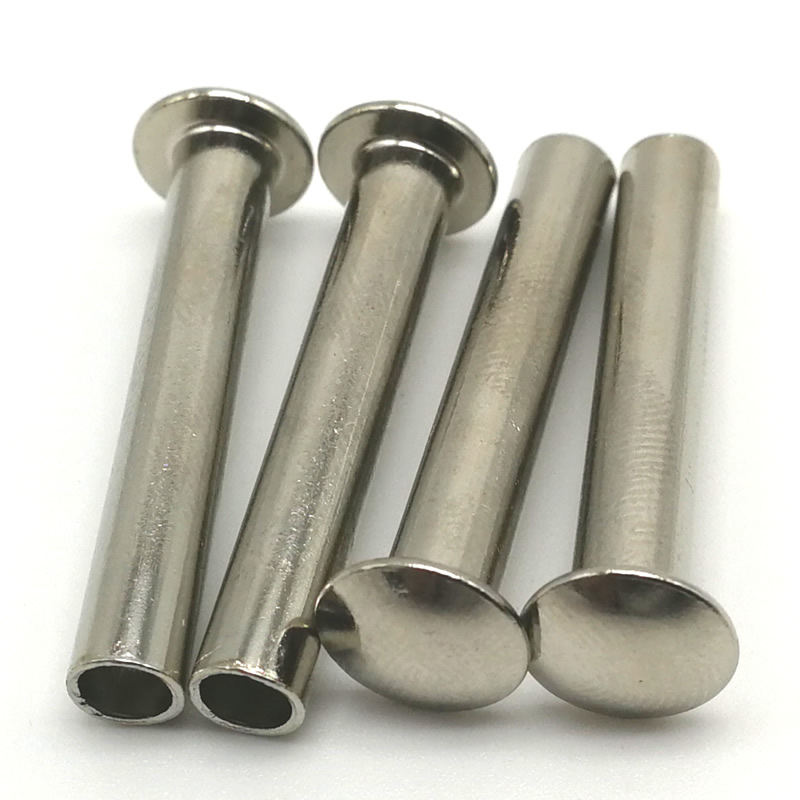

Rebites semi-tubulares de cabeça de treliça

Quando você fixa materiais macios – plástico, couro, chapas metálicas finas ou compósitos – um rebite de cabeça redonda padrão geralmente falha. A estreita superfície de apoio concentra a força e, com o tempo, a cabeça passa. Orebite semi tubular de cabeça de treliçaresolve isso com uma cúpula extra larga e de baixo perfil que distribui a força de fixação por uma área muito maior.

A cavidade semi-oca reduz a força de fixação em até 70% em comparação com rebites sólidos. Você obtém o poder de retenção de um rebite sem a pressão pesada ou o risco de quebrar materiais quebradiços.

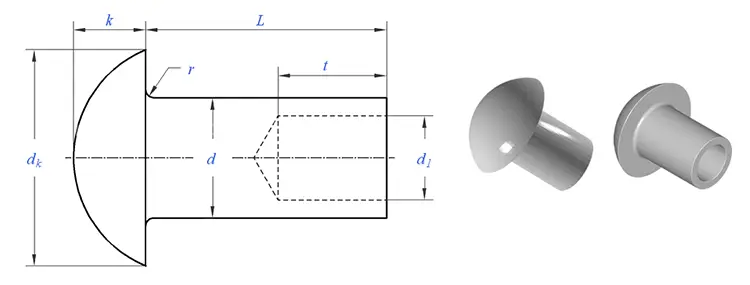

Cabeça de treliça vs. outras cabeças – Por que a largura extra é importante

A cabeça de treliça é o estilo de cabeça padrão mais amplo. Seu diâmetro é 2,2 a 2,8 vezes o diâmetro da haste. Compare isso com outras cabeças comuns:

A cúpula larga e baixa significa que o rebite funciona como uma arruela embutida. Ele distribui a carga, evita a passagem e fica nivelado o suficiente para evitar emperramento.

Truss Head Semi Tubular vs. Truss Head Solid – A vantagem semi-oca

Ambos os estilos de cabeça compartilham o mesmo perfil amplo. A diferença está na haste.

O design semi-tubular incha apenas na cauda, ​​tornando-o ideal para pontos de articulação e montagens onde o material circundante não deve ser danificado. Para a maioria das aplicações em móveis, eletrônicos e eletrodomésticos, a versão semitubular oferece resistência mais que suficiente, mantendo a produção eficiente.

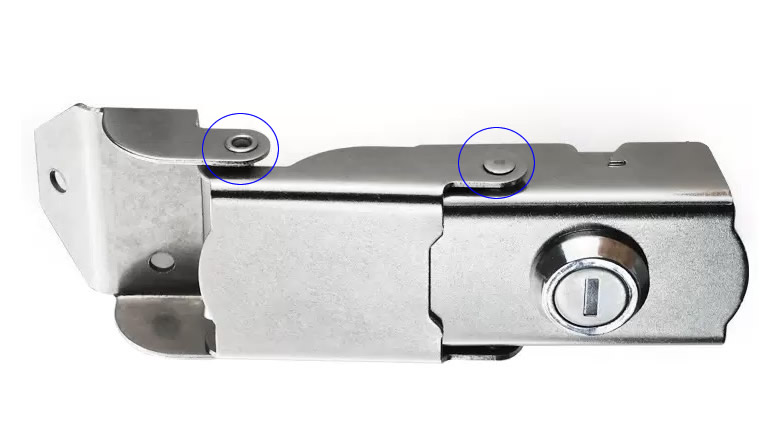

Uma aplicação real – Mecanismo de travamento em aço inoxidável

Um fabricante de cadeados industriais precisava de um rebite que fixasse a placa de travamento interna sem quebrar o corpo fundido de zinco. O rebite de cabeça redonda original foi puxado sob repetida força de travamento.

A Nuote Metals forneceu rebites semitubulares com cabeça de treliça de aço inoxidável 304 - haste de 4 mm e comprimento de cano de 6 mm. A cabeça extra larga de 9 mm preencheu um grande orifício de folga e evitou a passagem sob 300 N de força de travamento repetida. Após 50.000 testes de ciclo, nenhum se soltou. O cliente creditou ao projeto da cabeça da treliça a eliminação de uma arruela secundária.

Materiais e Acabamentos – O que Oferecemos

Da matéria-prima ao rebite acabado – como os fabricamos

Os rebites semitubulares de cabeça treliçada são fabricados através de encabeçamento a frio. A cabeça larga da treliça requer formação em vários estágios para garantir um fluxo uniforme do metal sem enrugamento.

1. Aquisição de materiais– Fio certificado de fábricas aprovadas. Cada bobina vem com um certificado de teste do moinho e um número de aquecimento.

2. Inspeção de materiais recebidos– Diâmetro, dureza e composição do material verificados. O espectrômetro confirma a nota. O material fora das especificações é rejeitado.

3. Configuração de ferramentas– Matrizes de metal duro inspecionadas e configuradas para o perfil da cabeça da treliça e cavidade semitubular.

4. Inspeção do primeiro artigo– 10 rebites medidos em comparador óptico. Diâmetro da cabeça, altura da cabeça, diâmetro da haste, comprimento do cano e profundidade da cavidade verificados.

5. Produção em massa– Verificações em processo: 5 rebites a cada 500 peças. Qualquer desvio interrompe a imprensa.

6. Inspeção em processo– A cada 2.000 peças, coloque 3 rebites no material de amostra. Clinch inspecionado quanto à simetria e estanqueidade.

7. Chapeamento ou Revestimento– Aplicado conforme especificado.

8. Inspeção Final de Saída– Classificação 100% óptica. Amostra AQL verificada manualmente. Relatório dimensional, certificado de material e Certificado de Conformidade emitidos.

Nossas Certificações – Prova de Qualidade

A Nuote Metals mantém total rastreabilidade e documentação de qualidade para cada lote de rebites semitubulares com cabeça treliçada:

• ISO 9001:2015 – Sistema de gestão da qualidade certificado
• Conformidade com RoHS – verificada por testes de terceiros da SGS
• Conformidade com REACH – Declaração SVHC atual
• Relatórios de testes SGS – Disponíveis mediante solicitação para lotes específicos
• Certificados de materiais – Certificados de teste de moinho rastreáveis ​​até a bobina original

Todas as certificações e relatórios de testes estão disponíveis para download ou mediante solicitação. Acreditamos na transparência total – o que afirmamos, podemos provar.

Trabalhando com clientes em todo o mundo

Fornecemos rebites semi-tubulares com cabeça de treliça para fabricantes na América do Norte, Europa e Ásia. Nossos clientes constroem:

• Mecanismos e ferragens de bloqueio – Cadeados, trincos, dobradiças
• Cercas e estruturas externas – Cercas de alumínio, painéis de jardim
• Gabinetes eletrônicos – Invólucros finos de metal e plástico
• Interiores automotivos – Painéis de acabamento, montagens flexíveis
• Bagagens e malas – Acessórios para alças, suportes de canto
• Eletrodomésticos – Conjuntos de painéis, pontos de dobradiça

Fazemos parcerias com pequenas oficinas de montagem e grandes OEMs – desde a prototipagem rápida até a produção de alto volume.

Três perguntas que respondemos com frequência

P: "Posso obter amostras antes de solicitar quantidades de produção?"

R: Sim – oferecemos amostras para todos os nossos produtos. Para especificações padrão existentes, as amostras são fornecidas gratuitamente – você paga apenas o custo de envio. Para tamanhos personalizados ou ferramentas personalizadas, a disponibilidade da amostra e o prazo de entrega dependem dos requisitos específicos. Entre em contato com nossa equipe de vendas com seu desenho ou especificação, e eles aconselharão sobre o custo da amostra e o prazo de entrega.

P: "Quais materiais estão disponíveis para rebites semitubulares com cabeça de treliça?"

R: Oferecemos quatro famílias de materiais: aço de baixo carbono (zincado, econômico para grandes volumes), aço inoxidável (304/316) (resistência permanente à corrosão para ambientes externos e marítimos), alumínio (leve, não magnético, ideal para cercas e eletrônicos) e latão (C2680) (decorativo, condutor, não magnético para ferragens visíveis). Todos os quatro estão disponíveis com o mesmo perfil de cabeça de treliça larga.

P: "Como evito que rebites semitubulares com cabeça de treliça atravessem materiais macios?"

R: A cabeça da treliça foi projetada especificamente para evitar a passagem. Sua ampla superfície de rolamento (2,2–2,8× diâmetro da haste) distribui a força de fixação por uma área maior do que qualquer outro estilo de cabeçote padrão. Para obter os melhores resultados, certifique-se de que o diâmetro da cabeça corresponda à espessura do seu material – podemos recomendar o tamanho ideal com base na sua aplicação. No estudo de caso do cadeado acima, a cabeça da treliça eliminou a passagem onde as cabeças redondas falharam.
