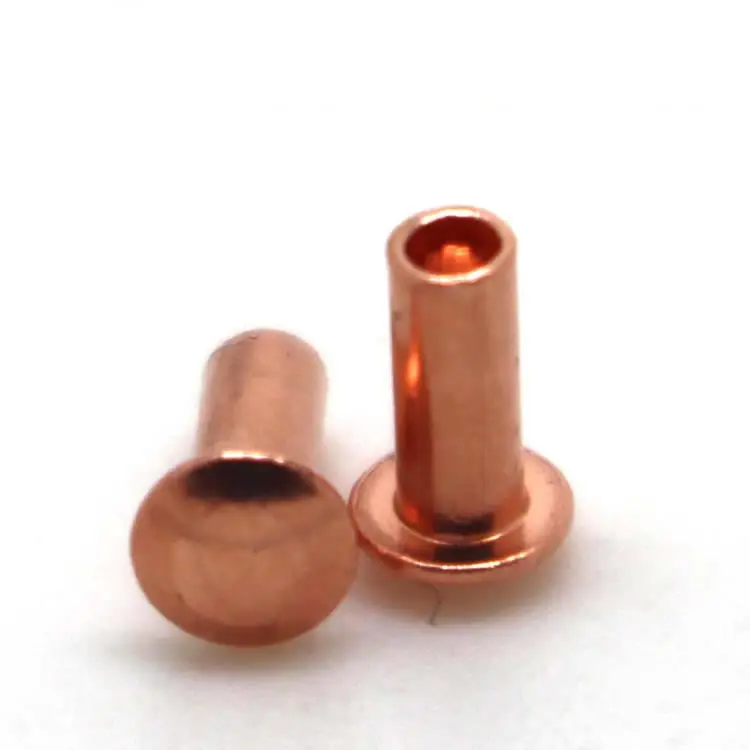

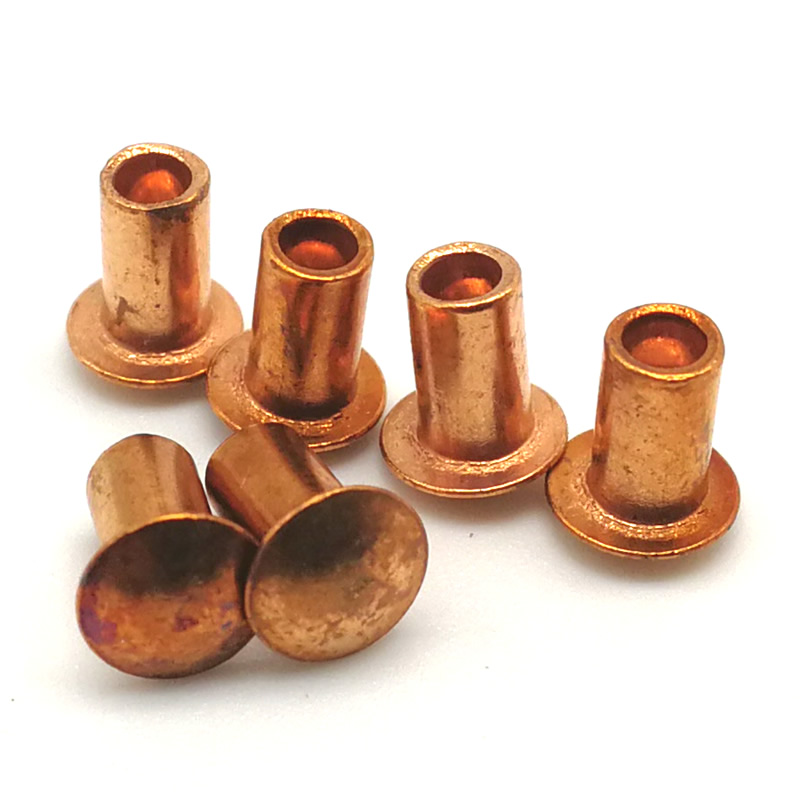

Rebites Semi Tubulares de Cobre

A maioria dos rebites são escolhidos pela resistência. Os rebites de cobre são escolhidos pelo que fazem – transportar corrente, mover calor, resistir a bactérias e sobreviver ao ar livre sem enferrujar. O design semitubular acrescenta outra vantagem: força de fixação 70% menor do que os rebites sólidos, tornando-os ideais para produção de alto volume onde a condutividade é necessária, mas a velocidade de instalação não pode ser sacrificada.

Três números que definem os rebites semitubulares de cobre

100% de condutividade IACS– O cobre transporta corrente melhor do que qualquer outro metal de fixação comum. O latão oferece ~28%, alumínio ~61%, aço <10%.

70% menos força de ajuste– A cavidade semi-oca reduz a força de instalação de 4 toneladas para 1,2 toneladas (para um rebite de 5 mm). Ciclos mais rápidos, prensas mais leves, menos estresse do material.

Condutividade térmica de 401 W/m·K– O cobre afasta o calor das juntas, tornando-o ideal para dissipadores de calor, eletrônicos e equipamentos que aquecem.

Quando escolher rebites semitubulares de cobre

Uma aplicação real – Conjunto de aterramento do inversor solar

Um fabricante de equipamentos solares precisava de um fixador confiável e condutor para conexões de aterramento dentro de seus inversores. Os rebites de cobre sólido anteriores forneciam excelente condutividade, mas retardavam a linha de montagem – a alta força de ajuste exigia uma configuração cuidadosa da prensa. O cliente queria a mesma condutividade com instalação mais rápida.

Fornecemos rebites semitubulares de cobre C11000 - haste de 4,0 mm, cabeça redonda de 7,0 mm, comprimento de cano de 10,0 mm, acabamento liso. O design semi-tubular reduziu a força de assentamento de 3,5 toneladas para 1,0 tonelada – 71% menos. A condutividade permaneceu em 100% IACS. O cliente testou 1.000 rebites. Após 5.000 ciclos térmicos, a resistência aumenta zero. Eles agora encomendam 150.000 peças anualmente.

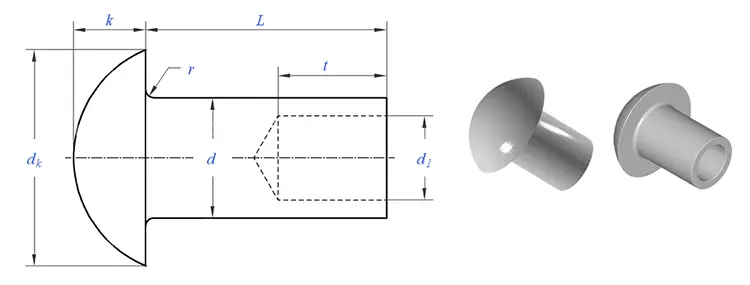

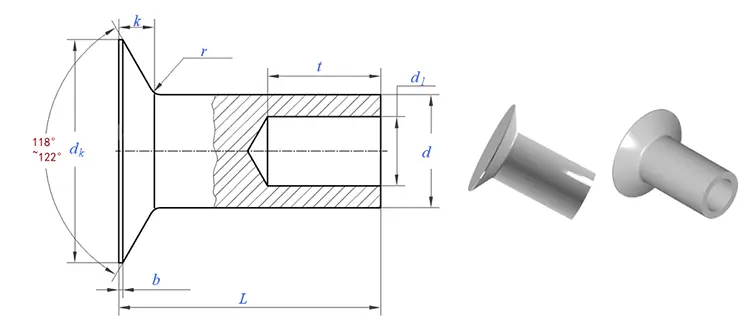

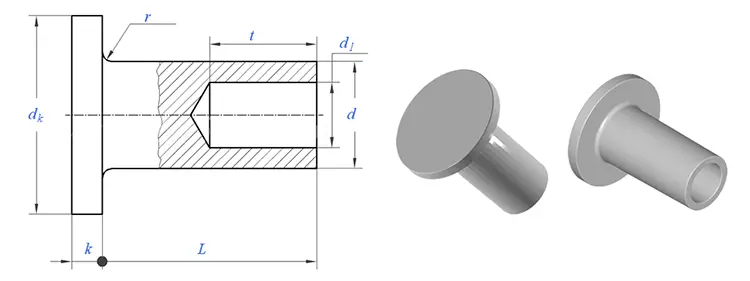

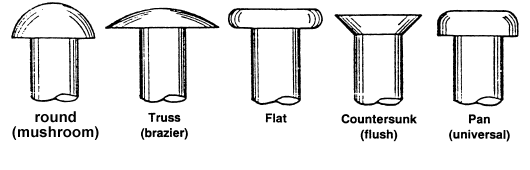

Opções de estilo de cabeça – qual se adapta à sua montagem

Como especificar – O que precisamos de você

O que você fornece:

Diâmetro da haste– 1,5 mm a 8,0 mm

Comprimento do cano– calculamos a partir da espessura da sua pilha de material

Estilo de cabeça –redondo, plano, oval, escareado, treliça ou cogumelo

Terminar– liso, caído (brilhante), envelhecido ou lacado

Regra de comprimento para rebites semitubulares:Comprimento do cano = espessura da pilha de material + 1,5–2,0 mm.

Prazo de entrega da amostra:Padrão de 5 a 10 dias; ferramentas personalizadas: 15–20 dias.

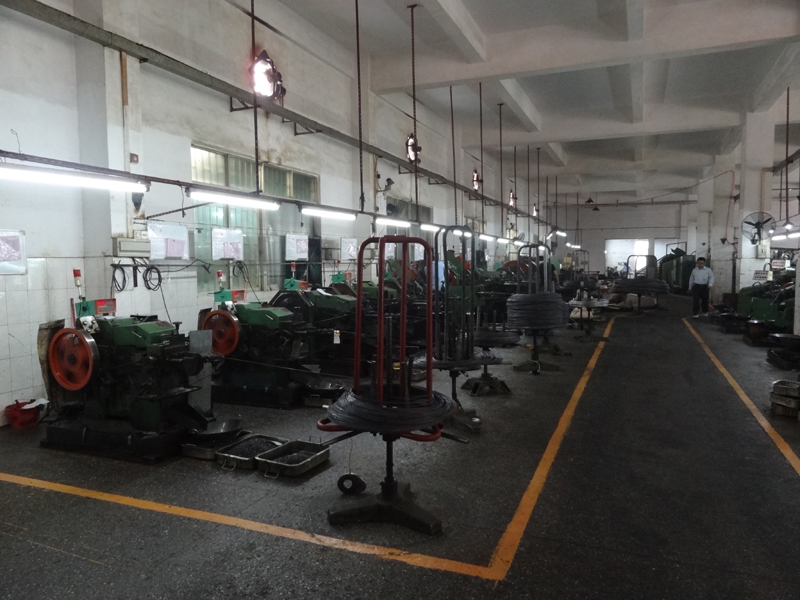

Nosso processo de produção – da matéria-prima ao rebite acabado

1. Aquisição de matéria-prima– Fio de cobre certificado (C11000) de fábricas aprovadas. Cada bobina vem com um certificado de teste de moinho.

2. Inspeção de materiais recebidos– Diâmetro, dureza e teor de cobre (≥99,9%) verificados. Bobinas fora da especificação são rejeitadas.

3. Preparação de ferramentas– Matrizes de metal duro inspecionadas e preparadas para a cavidade semitubular.

4. Inspeção do primeiro artigo– 10 rebites medidos em comparador óptico. Diâmetro da cabeça, comprimento do cano e profundidade da cavidade verificados.

5. Produção em massa– Verificações em processo: 5 rebites a cada 500 peças. Qualquer desvio interrompe a imprensa.

6. Inspeção em processo –A cada 2.000 peças, coloque 3 rebites no material de amostra. Clinch inspecionado quanto à simetria e estanqueidade.

7. Inspeção Final de Saída– Classificação 100% óptica. Amostra AQL verificada manualmente. Relatório dimensional, certificado de material e Certificado de Conformidade emitidos.

Referência Rápida – Dimensões e Tolerâncias

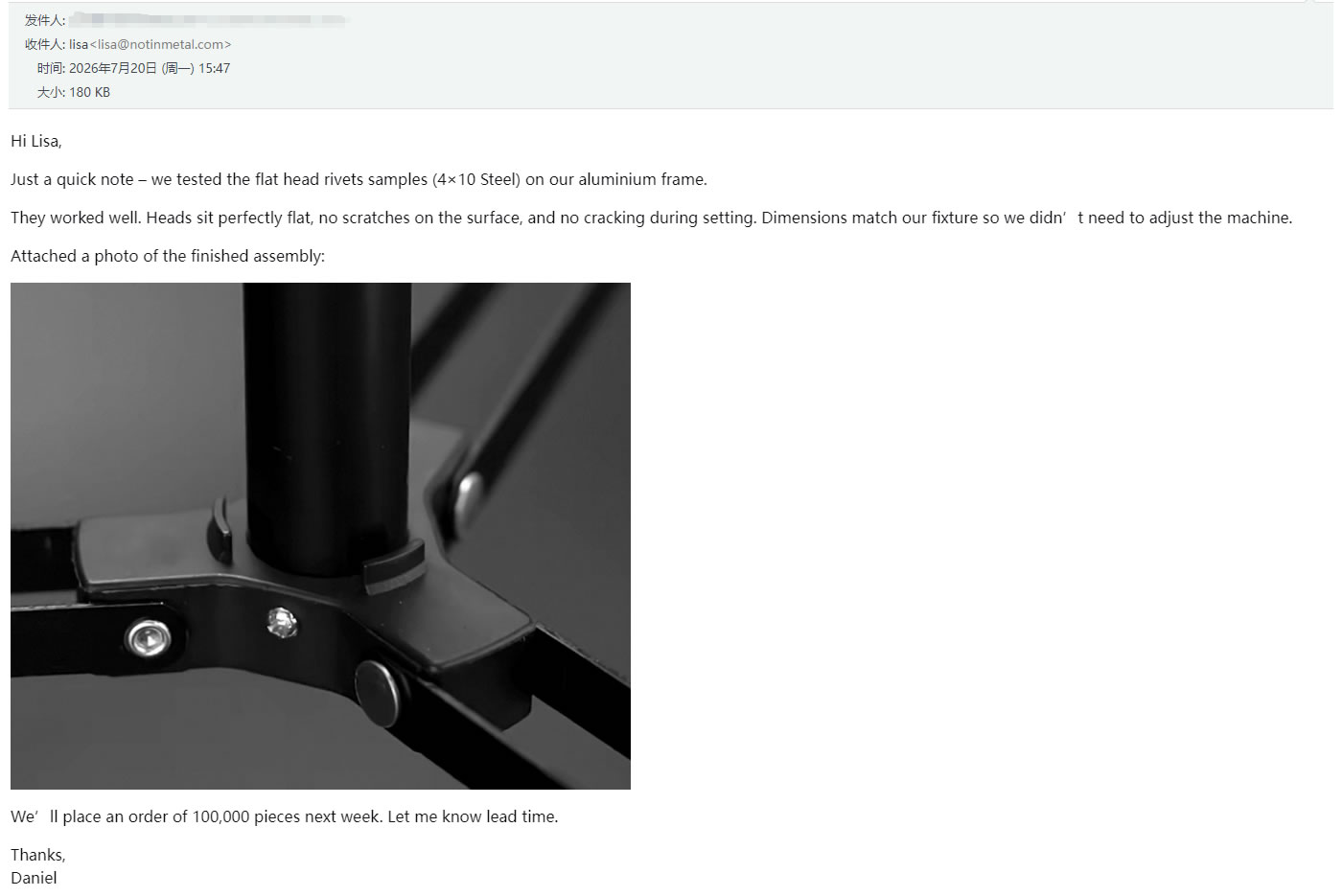

O que nossos clientes dizem – Feedback real

Três perguntas que respondemos com frequência

P: "Qual é a diferença entre rebites semitubulares de cobre e latão para aplicações elétricas?"

R: O cobre oferece 100% de condutividade IACS; o latão oferece ~28%. Se o seu rebite precisar transportar corrente, o cobre é a escolha certa. O latão é mais duro e oferece melhor resistência ao desgaste para aplicações mecânicas – mas para requisitos elétricos, térmicos ou antimicrobianos, o cobre sempre vence. O design semitubular está disponível em ambos os materiais, mas o cobre é especificado quando a condutividade é crítica.

P: "Por que escolher o cobre semi-tubular em vez do cobre sólido para conexões elétricas?"

R: O design semi-tubular reduz a força de ajuste em 70%, mantendo os mesmos 100% de condutividade IACS. Para produção de alto volume – como o caso do inversor solar acima – isso significa montagem mais rápida, prensas mais leves e menor desgaste das ferramentas. Os rebites de cobre sólido ainda são a escolha certa para aplicações estruturais onde é necessária resistência máxima ao cisalhamento. Para a maioria das conexões elétricas, o semi-tubular fornece resistência mais que suficiente com melhor eficiência de produção.

P: "Meus rebites semitubulares de cobre estão rachando durante a instalação - o que está causando isso e como posso consertar?"

R: Rachaduras durante a presa são um dos problemas mais comuns que ouvimos falar com rebites semitubulares de cobre. O cobre é macio e dúctil, mas ainda pode rachar se as condições não forem adequadas. Aqui estão as causas e soluções mais prováveis:

Causa 1:O comprimento do cano é muito curto para sua pilha de materiais. Se o comprimento do cano não se estender 1,5–2,0 mm além da espessura do material, a seção oca atinge o fundo antes que o rebite se forme – a parede não tem para onde ir e racha. Solução: Meça a espessura total da pilha e adicione 1,5–2,0 mm. Podemos ajustar o comprimento do cano em seu próximo pedido.

Causa 2:A força de configuração é muito alta. O cobre é macio – não precisa da mesma pressão que o aço. Os rebites semitubulares necessitam apenas de 25 a 30% da força necessária para rebites sólidos. Se a sua prensa estiver muito alta, a parede oca irá rachar em vez de rolar suavemente. Solução: Reduza a força de ajuste em 30% e teste novamente.

Causa 3:O tamanho do furo está muito apertado. Se o furo for subdimensionado, o cano é excessivamente comprimido durante a inserção, enfraquecendo a parede antes mesmo de começar a presa. Solução: Aumente o tamanho do furo para o diâmetro da haste + 0,15–0,20 mm.

Causa 4:A profundidade da cavidade é muito profunda. Se a cavidade exceder 55% do comprimento do cano, a parede restante é muito fina para suportar a ação de rolamento. Solução: Podemos ajustar a profundidade da cavidade para 45–50% do comprimento do cano em seu próximo pedido.

Se você estiver enfrentando rachaduras e nenhuma dessas soluções resolver o problema, envie-nos uma amostra dos seus rebites rachados e da sua pilha de materiais. Analisaremos a falha e recomendaremos uma correção específica – sem nenhum custo.
