Rebites Tubulares de Cobre

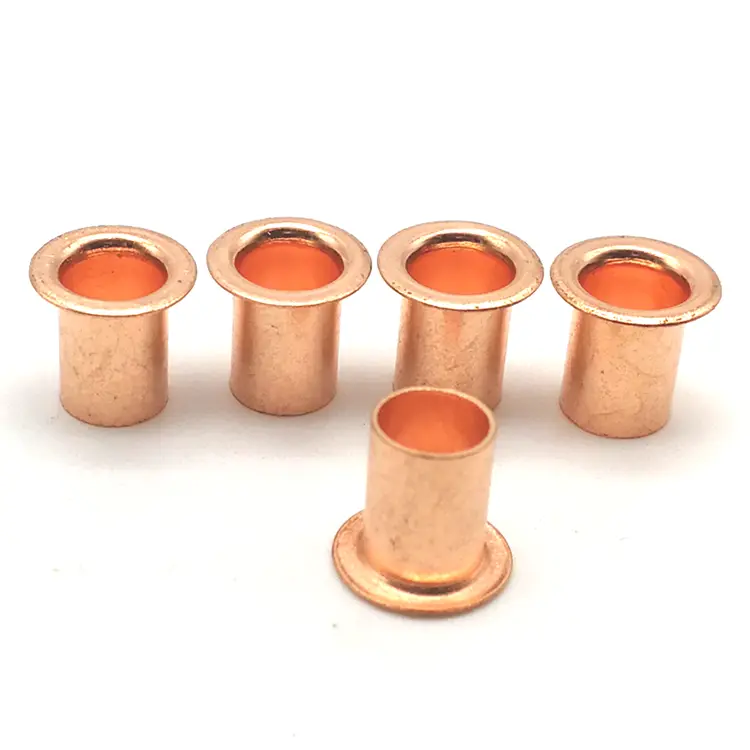

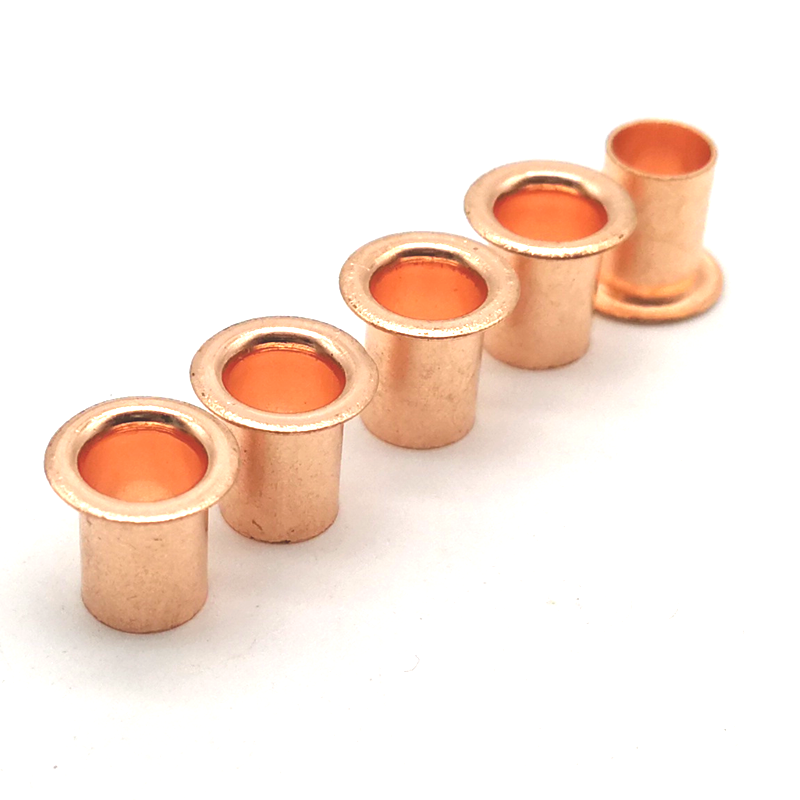

Os rebites tubulares de cobre são fixadores totalmente ocos feitos de tubo de cobre puro C11000. O cobre oferece a mais alta condutividade elétrica e térmica de qualquer material de rebite comum – 100% IACS – e é naturalmente antimicrobiano. Combine essas propriedades com a instalação de baixa força de um eixo oco e você terá um fixador que pode transportar corrente, transferir calor e resistir a bactérias – tudo isso ao mesmo tempo em que é ajustado com força mínima.

Quando sua montagem precisa conduzir eletricidade, movimentar calor ou manter uma superfície higiênica – eles são a resposta projetada.

Cobre vs. Latão – A Comparação de Condutividade

Escolha cobre quando: O rebite deve transportar corrente elétrica. A montagem precisa transferir calor. Propriedades antimicrobianas são necessárias. Você precisa da mais alta condutividade disponível em um fixador oco.

Cobre C11000 – Propriedades do Material

Nós os fabricamos em cobre puro C11000:

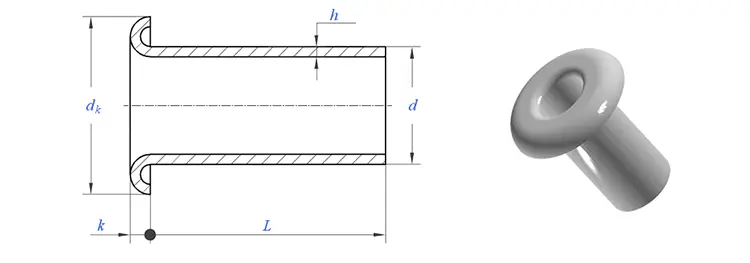

Estilos de cabeça – O que oferecemos

Os rebites tubulares de cobre estão disponíveis em três estilos de cabeça:

Uma aplicação real – Conexão de barramento de aterramento elétrico

Um fabricante de equipamentos de distribuição elétrica precisava de um fixador condutor e permanente para aterrar as conexões do barramento. Os rebites de latão anteriores forneciam aproximadamente 28% de condutividade IACS – insuficiente para aplicações de alta corrente. Os rebites de cobre sólido forneciam 100% de IACS, mas exigiam alta força de ajuste que ocasionalmente danificava o isolamento do barramento. O cliente precisava da condutividade do cobre com a instalação de um rebite oco com baixa força.

Fornecemos rebites tubulares de cobre C11000 - haste de 6,0 mm, cabeça redonda de 11,0 mm, comprimento de cano de 12,0 mm, acabamento liso. O cobre 100% IACS proporcionou o desempenho elétrico necessário. O eixo totalmente oco alargou-se para fora com força mínima – sem danos ao isolamento do barramento. A superfície natural do cobre formou uma pátina protetora ao longo do tempo. O cliente testou 500 rebites em 100 conjuntos de barramentos. Após 5.000 ciclos térmicos e testes de vibração, zero perda de condutividade, zero falhas. Eles agora encomendam nossos rebites em lotes de 100.000 peças anualmente.

Como os fabricamos – Corte de tubo + cabeçalho

Os rebites tubulares de cobre começam como tubo de cobre. O cobre é macio e dúctil, o que o torna ideal para a fabricação de tubos.

1. Aquisição de estoque de tubos– Tubo de cobre C11000 certificado de fábricas aprovadas. Cada lote vem com um certificado de teste do moinho e um número de aquecimento.

2. Inspeção de materiais recebidos– O estoque do tubo foi verificado quanto ao diâmetro externo (±0,02 mm), espessura da parede e composição do material (espectrômetro). Tubos fora da especificação são rejeitados.

3. Corte de tubo– O tubo é cortado no comprimento preciso da peça bruta. Cada espaço em branco se torna um rebite.

4. Título– A peça bruta do tubo cortado é colocada em uma prensa de cabeçalho. Uma matriz de metal duro forma a cabeça (redonda, plana ou escareada) em uma extremidade.

5. Corte– O flash ao redor da borda da cabeça é removido.

6. Caindo– As micro-rebarbas são eliminadas.

7. Inspeção Final– Classificação 100% óptica. Amostra AQL verificada manualmente. Relatório dimensional, certificado de material e Certificado de Conformidade emitidos.

Prazo de entrega da amostra:Padrão de 5–7 dias; ferramentas personalizadas: 15–20 dias.

Nosso processo de controle de qualidade

Seguimos um sistema de inspeção em camadas para cada lote de rebites tubulares de cobre – desde o material recebido até o produto acabado.

Inspeção de material recebido – O estoque de tubos é verificado quanto ao diâmetro externo, espessura da parede e composição do material. O espectrômetro verifica o grau de cobre C11000 (≥99,9%). Qualquer material fora das especificações é rejeitado antes de chegar à produção.

Configuração e inspeção inicial – Quando o ferramental é instalado, os primeiros 10 rebites são examinados sob ampliação em busca de defeitos superficiais. Cada dimensão – diâmetro da cabeça, altura da cabeça, diâmetro da haste, comprimento do cano e espessura da parede – é medida em um comparador óptico. O lote não pode prosseguir a menos que todas as dimensões correspondam ao desenho.

Monitoramento durante o processo – Durante a produção em massa, os operadores puxam 5 rebites a cada 500 peças. As dimensões críticas são verificadas com paquímetros digitais. Qualquer desvio além da tolerância aciona uma parada imediata da prensa e ajuste da ferramenta.

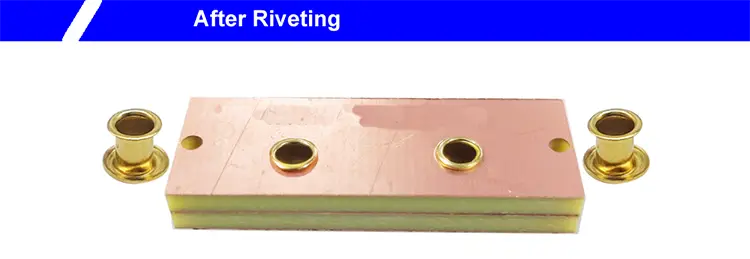

Verificação de rebite – A cada 2.000 peças, colocamos 3 rebites em uma amostra do seu material real. O rebite laminado é inspecionado quanto à simetria, estanqueidade e formação livre de rachaduras. Isso confirma que o rebite funciona corretamente na sua montagem.

Teste de corrosão (se necessário) – Para aplicações externas ou marítimas, as amostras são colocadas em nossa câmara de névoa salina de acordo com ASTM B117. Um certificado é emitido com o lote.

Inspeção final de saída – Cada rebite passa por uma máquina de classificação óptica com câmeras de alta velocidade. As rejeições são ejetadas automaticamente. Após a classificação, uma amostra aleatória de AQL (Nível II, 1,0) é verificada manualmente.

Todos os registros de inspeção são retidos por cinco anos e incluídos em cada remessa. Se ocorrer um problema de campo, podemos rastrear o lote e extrair o arquivo completo.

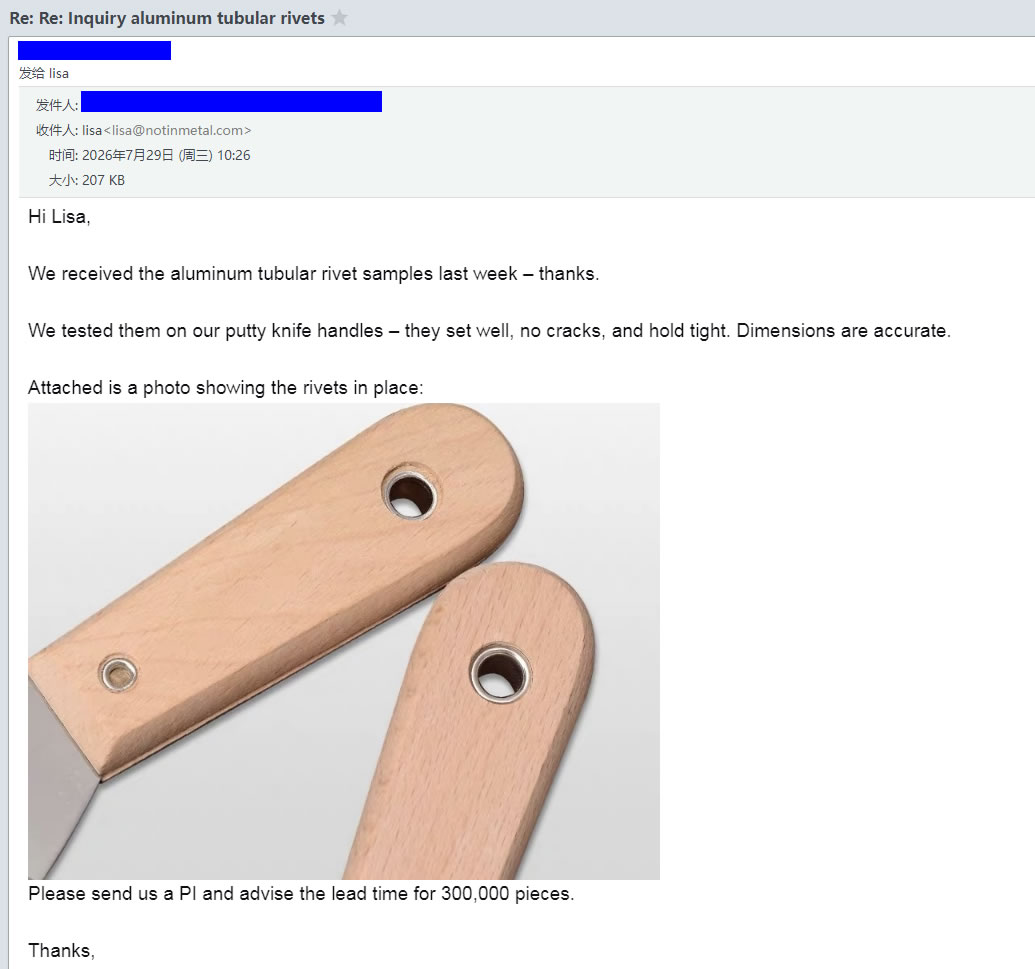

O que nossos clientes dizem – Feedback real

Deixamos que nossos clientes falem por nós. As imagens acima mostram feedback real de fabricantes que usaram nossos rebites tubulares em suas linhas de produção – desde fabricantes de equipamentos elétricos até fornecedores de ferragens marítimas e fabricantes de equipamentos alimentícios.

Mantemos total rastreabilidade e documentação de qualidade para cada lote:

• Certificados de materiais – Certificados de teste de moinho rastreáveis ​​até a bobina original
• Relatórios de inspeção dimensional – Medições reais de cada lote
• Relatórios de teste de condutividade – verificação IACS (se solicitado)
• Certificado de Conformidade – Assinado, rastreável em lote

Três perguntas que respondemos com frequência

P: "Por que escolher rebites tubulares de cobre em vez de rebites tubulares de latão para aplicações elétricas?"

R: O cobre oferece 100% de condutividade IACS; o latão oferece ~28%. Se o seu rebite precisar transportar corrente, o cobre é a escolha certa. O latão é mais duro e oferece melhor resistência ao desgaste para aplicações mecânicas – mas para condutividade elétrica, condutividade térmica ou requisitos antimicrobianos, o cobre sempre vence. Para o caso de barramento acima, o cliente precisava de 100% de condutividade IACS, portanto o cobre era a única opção.

P: "Eles corroem? Por que mudam de cor?"

R: O cobre não enferruja – forma uma pátina protetora com o tempo. Na verdade, essa pátina protege o metal subjacente, prolongando sua vida útil em ambientes externos. A mudança de cor de vermelho brilhante para marrom escuro ou verde é cosmética e não afeta o desempenho mecânico ou elétrico. Se você precisar manter um acabamento brilhante, especifique rebites tubulares de cobre tombados (brilhantes) ou lacados. Para o caso do barramento acima, o cliente escolheu um acabamento liso porque a pátina era aceitável no gabinete elétrico interno.

P: "Onde eles são comumente usados?"

R: Eles são usados ​​em uma ampla gama de indústrias onde a condutividade ou as propriedades antimicrobianas são críticas:

Para o caso de barramento acima, os rebites tubulares de cobre foram a escolha certa – eles forneceram 100% de condutividade IACS com instalação de baixa força, eliminando os danos causados ​​pelos rebites de cobre sólido.
