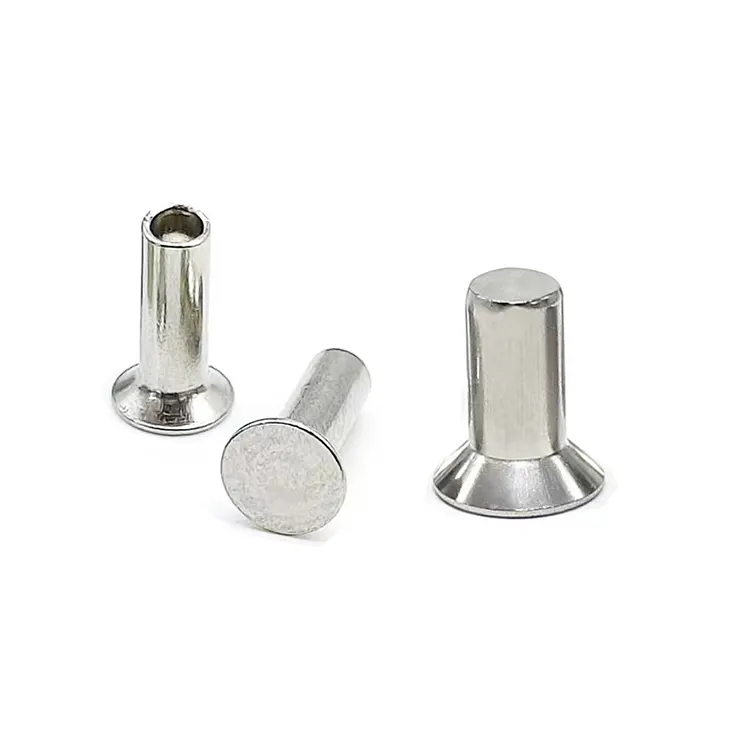

Rebites de cabeça escareada

Rebites de cabeça escareadasão o único estilo de cabeça de rebite projetado para ficar completamente abaixo da superfície. Com uma cabeça cônica que combina com um escareador pré-perfurado, esses rebites oferecem protrusão zero – sem prender, sem raspar, sem interferir nas peças correspondentes.

Eles exigem uma etapa extra em seu processo de fabricação – fazer um furo cônico antes de assentar – mas essa etapa vale a pena quando a junta deve estar completamente nivelada. Painéis aeroespaciais, gabinetes eletrônicos, acabamentos arquitetônicos e em qualquer lugar onde uma superfície lisa é fundamental – é para lá que vão os rebites escareados.

Cabeça escareada vs. cabeça plana – a diferença do acabamento nivelado

Os dois ângulos da cabeça – 90° vs. 100°

Qual ângulo você deve escolher?

Escolha 90°se você estiver usando brocas escareadoras padrão – elas estão amplamente disponíveis e são compatíveis com a maioria das aplicações de uso geral.

Escolha 100°se você estiver trabalhando de acordo com especificações aeroespaciais ou de defesa, ou se suas ferramentas existentes já estiverem configuradas para escareamentos de 100°. Não recomendamos misturar ângulos – um rebite de 100° em um escareador de 90° ficará orgulhoso; um rebite de 90° em um escareador de 100° ficará muito profundo.

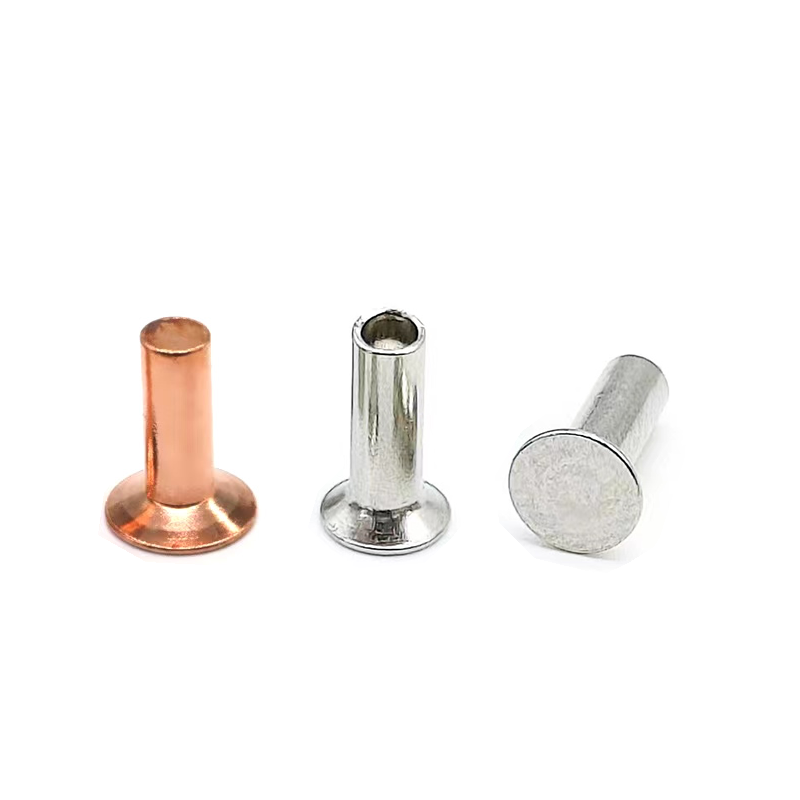

O que fazemos – três designs, cinco materiais

Tubular completo está disponível pararebites de cabeça escareada– o design oco permite um ajuste de baixa força, mantendo o acabamento nivelado.

Materiais disponíveis: aço de baixo carbono, aço inoxidável (304/316), latão (C2680), cobre (C11000), alumínio (5052/5056)

Acabamentos: Zincado, óxido preto, passivado, lacado, niquelado, envelhecido, anodizado, liso – dependendo do material.

Uma aplicação real – montagem de ferragens para móveis de madeira

Um fabricante de móveis de escritório de madeira precisava fixar placas de montagem metálicas na parte inferior das mesas. As placas ficaram visíveis quando a mesa foi virada durante a montagem. Os rebites anteriores de cabeça redonda rasparam na embalagem quando as mesas foram empilhadas. Os clientes receberam produtos riscados. A oficina também teve que adicionar enchimento de espuma para proteger as cabeças dos rebites durante o transporte.

O fabricante considerou rebites de cabeça plana – perfil mais baixo, mas ainda acima da superfície. Eles queriam protrusão zero. A solução era óbvia: escarear os furos e usar rebites de cabeça escareada.

A Nuote Metals forneceu rebites semitubulares de cabeça escareada de aço zincado – haste de 4,0 mm, diâmetro de cabeça de 8,0 mm, ângulo de 90°, comprimento de cano de 10,0 mm. A cavidade semitubular manteve a força de ajuste baixa, evitando danos à madeira. O ângulo de 90° correspondia à broca escareadora padrão. A cabeça ficou nivelada com a superfície de madeira – sem metal saliente, sem arranhões, sem necessidade de enchimento de espuma.

O cliente testou 200 rebites em 100 mesas. Após 1.000 ciclos de montagem e desmontagem, não há afrouxamento nem danos à superfície. Desde então, eles converteram toda a sua linha de produtos em rebites de cabeça escareada, eliminando reclamações sobre danos nas embalagens.

Opções padrão – personalizadas de acordo com suas especificações

Rebites de cabeça escareadasão fabricados de acordo com suas necessidades exatas. O ângulo da cabeça, o diâmetro da cabeça e o comprimento total correspondem à sua ferramenta de escareamento e à pilha de materiais.

O que precisamos de você:

• Diâmetro da haste – 1,5 mm a 8,0 mm
• Ângulo da cabeça – 90° ou 100°
• Diâmetro da cabeça – compatível com sua ferramenta de escarear
• Comprimento total – ou espessura total da pilha de material
• Material – aço, inoxidável, latão, cobre ou alumínio
• Design – sólido, semi-tubular ou tubular completo
• Acabamento – zinco, passivado, lacado, niquelado, anodizado, etc.

Nota crítica:A cabeça deve corresponder à sua ferramenta de escareador. Se você nos enviar uma amostra de sua broca escareada ou de um furo pré-escareado, podemos garantir que a cabeça fique nivelada.

Prazo de entrega da amostra:5–10 dias para ângulos de cabeça padrão (90° ou 100°). Para especificações detalhadas, requisitos personalizados ou para discutir seu projeto, entre em contato com nossa equipe de vendas – eles irão guiá-lo durante o processo.

Por que a cabeça cônica é mais difícil de fazer – e como fazemos isso da maneira certa

A cabeça escareada não é apenas uma cabeça plana com uma borda inclinada. O cone deve corresponder ao ângulo da sua ferramenta de escareamento – 90° ou 100° – e deve ficar nivelado em toda a superfície. Se o ângulo estiver desviado em 1°, o rebite ficará orgulhoso ou abaixo da superfície.

O que torna as cabeças escareadas diferentes:

Precisão do ângulo– Nossas matrizes de rumo são cortadas em ângulos exatos. Medimos o ângulo da cabeça em cada inspeção do primeiro artigo usando um comparador óptico. Tolerância: ±1°.

Conicidade suave– A transição da cabeça para a haste deve ser suave. Qualquer degrau ou rebarba na junção impedirá que o cabeçote assente totalmente. Nossas matrizes de metal duro são polidas para evitar isso.

Consistência de espessura– A cabeça deve ser grossa o suficiente para suportar a carga, mas fina o suficiente para ficar nivelada. Controlamos a espessura da cabeça em ± 0,10 mm.

Acabamento de superfície– A superfície da cabeça deve ser lisa. Quaisquer marcas de ferramentas ou arranhões ficarão visíveis em um produto com acabamento nivelado.

O resultado:Cabeças escareadas que ficam niveladas, parecem limpas e seguram firmemente.

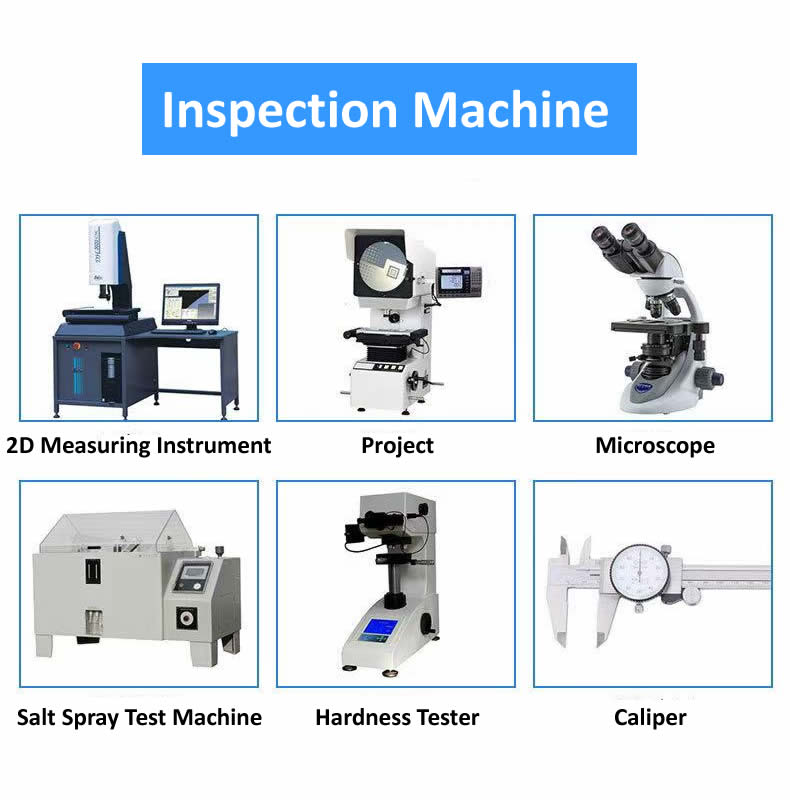

Controle de qualidade – As verificações extras para cabeças escareadas

As cabeças escareadas precisam de verificações mais rigorosas do que outros estilos de cabeça. Uma cabeça fora do ângulo ou um escareador inconsistente significa um rebite que não fica nivelado – e isso anula o propósito de escolher o escareamento em primeiro lugar.

Nosso processo:

• Antes da produção – Verificamos sua ferramenta de escareamento ou amostra de furo pré-escareado para confirmar a correspondência do ângulo da cabeça.
• Primeiro artigo – 10 rebites medidos em comparador óptico. Ângulo e diâmetro da cabeça verificados.
• Em processo – 5 rebites a cada 500 peças. Ângulo da cabeça verificado.
• Teste de configuração – A cada 2.000 peças, coloque em seu material pré-escareado. Fluxo da cabeça verificado por teste de dedo e calibrador de folga.
• Triagem final – inspeção 100% óptica. Amostra manual AQL.

O que você realmente recebe – um registro completo do que fizemos

Não enviamos apenas rebites. Enviamos um registro de exatamente o que foi produzido e como foi verificado.

O pacote inclui:

• Certificado de material – Composição química e resistência à tração da bobina utilizada
• Folha de inspeção – Medições reais de 10 rebites do lote – incluindo verificação do ângulo da cabeça
• Relatório de correspondência de escareamento – Confirmação de que o ângulo da cabeça corresponde ao seu ferramental (se você forneceu uma amostra)
• Certificado de acabamento – Espessura do revestimento verificada por XRF (se aplicável)
• Documento de conformidade – Assinado pelo nosso gerente de controle de qualidade, rastreável em lote

Por que isso é importante:Se ocorrer uma falha em campo – ou se um cliente reclamar de uma superfície irregular – você terá os registros para rastrear o lote exato e a medição exata do ângulo da cabeça.

Certificado para:ISO 9001:2015, RoHS, REACH

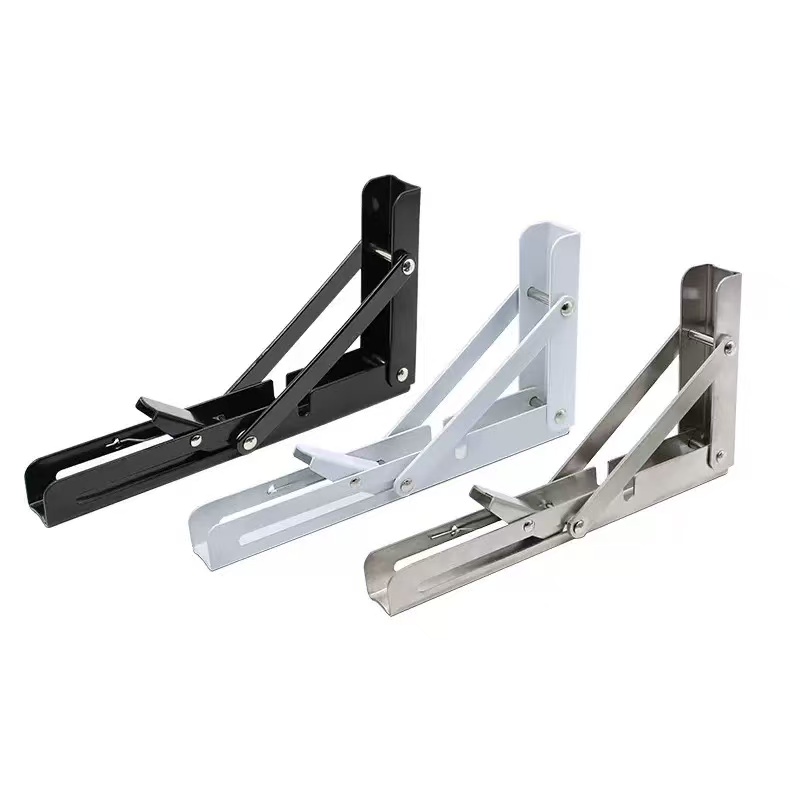

Onde os rebites de cabeça escareada são usados

• Móveis – mesas de escritório, cadeiras, armários – onde as ferragens expostas são inaceitáveis
• Automotivo – Acabamento interno, painéis da carroceria, montagens de piso – onde as superfícies devem ser lisas
• Aeroespacial – Painéis da fuselagem, acabamento interno, superfícies das asas – onde a redução do arrasto é importante
• Eletrônicos – Gabinetes, chassis, conjuntos de painéis – onde as peças devem se encaixar niveladas
• Ferragens arquitetônicas - Ferragens para portas, grades, trabalhos em metal decorativo
• Marinha – Hardware de convés, acessórios internos – onde não são permitidos pontos de protuberância
• Equipamento industrial – Painéis de controle, proteções de máquinas – onde a segurança e a aparência são importantes

Três perguntas que respondemos com frequência

Q1: Qual é a diferença entre um rebite de cabeça escareada e umrebite de cabeça chata?

R: Uma cabeça escareada tem uma parte inferior cônica que combina com um escareador pré-perfurado, permitindo que a cabeça fique completamente nivelada ou abaixo da superfície do material. Uma cabeça plana tem uma parte inferior reta e fica orgulhosa da superfície (0,8–1,2 mm para uma haste de 5 mm). A desvantagem: as cabeças escareadas exigem uma etapa extra de fabricação (escarear o furo), mas oferecem protrusão zero. Escolha escareado quando a junta deve ser totalmente lisa; escolha plana quando o perfil baixo for suficiente e você quiser evitar a etapa extra de usinagem.

Q2: Devo escolher rebites de cabeça escareada de 90° ou 100°?

R: Escolha o ângulo que corresponde à sua ferramenta de escareamento existente. 90° é o padrão para a maioria das aplicações de uso geral – móveis, eletrônicos, automotivo e trabalhos industriais em geral. 100° é comum em aplicações aeroespaciais e de defesa onde especificações específicas assim o exigem. Se não tiver certeza, recomendamos 90° – é compatível com a grande maioria das brocas escareadoras padrão. Se você nos enviar uma amostra de sua ferramenta de escareamento, poderemos verificar a correspondência.

Q3: Como seleciono o comprimento total correto para um rebite de cabeça escareada?

R: O comprimento total inclui a cabeça. Para um rebite escareado sólido, o comprimento total é igual à profundidade do escareamento mais a espessura da pilha de material mais a haste saliente (1,2–1,5× diâmetro da haste). Para um rebite escareado semitubular, o comprimento do cano deve ser aproximadamente 1,5–2,0 mm maior que a espessura da pilha de material. A cabeça fica nivelada, de modo que a espessura da pilha de material mais o comprimento do rebite determinam o comprimento total. Envie-nos a espessura da pilha de material e as especificações da ferramenta de escareamento – recomendaremos o comprimento exato.

Q4: Qual projeto devo escolher – sólido, semi-tubular ou totalmente tubular?

R: Semi-tubular é a escolha padrão para a maioria das aplicações – 80–90% da resistência sólida a 25–30% da força de ajuste. Escolha sólido quando precisar de resistência máxima para montagens estruturais e de suporte de carga. Escolha tubular completo quando estiver trabalhando com materiais macios ou precisar de força mínima de ajuste. Todos os três designs estão disponíveis com o mesmo perfil de cabeça escareada.
