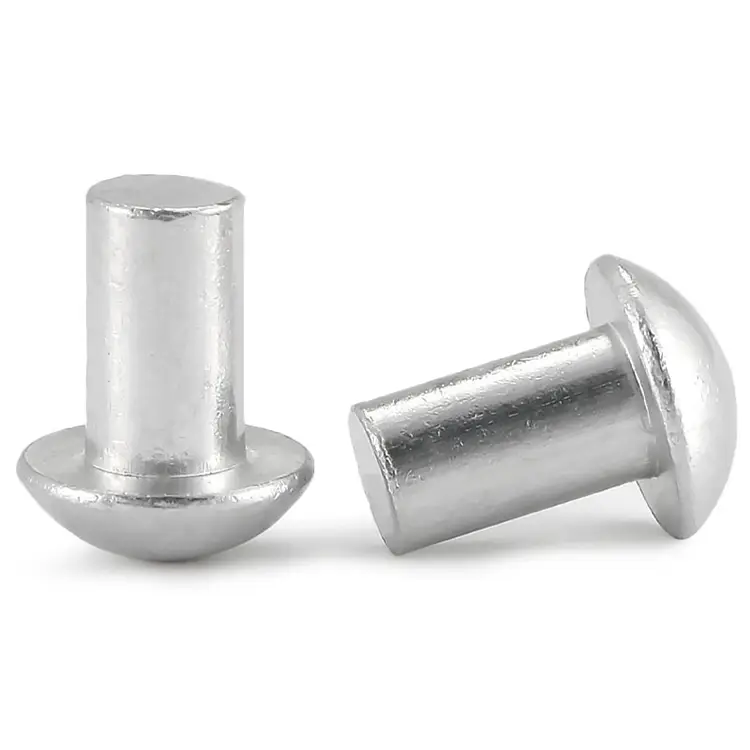

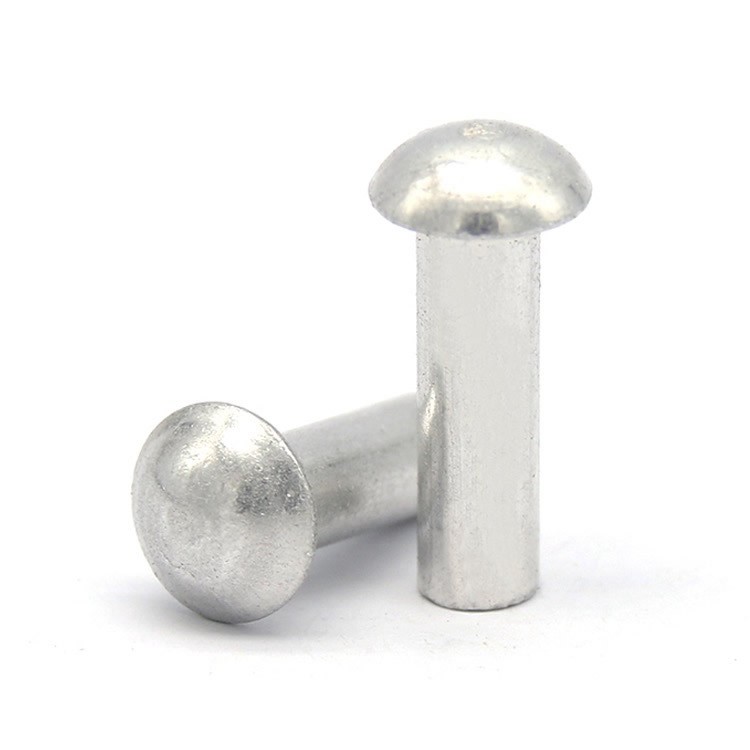

Rebites sólidos com cabeça de cogumelo

Rebites sólidos com cabeça de cogumelosão os fixadores preferidos quando você precisa de área de suporte máxima com um perfil baixo e discreto. A cabeça larga – 2,2–2,5 vezes o diâmetro da haste – distribui a força de fixação sobre uma superfície maior, reduzindo a tensão no material. O raio generoso na borda evita que a cabeça cave ou danifique a superfície circundante. Esta combinação torna os rebites sólidos com cabeça de cogumelo ideais para aplicações onde a aparência e a integridade estrutural são importantes.

Ao contrário dos rebites de cabeça redonda que concentram a carga em uma área menor, ou dos rebites de cabeça plana que ficam mais baixos, mas oferecem menos superfície de apoio, os rebites de cabeça de cogumelo atingem o equilíbrio: uma cúpula larga e baixa que distribui a carga sem ficar muito orgulhosa.

Cogumelo x redondo x plano – onde cabe a cabeça do cogumelo

Quando escolher a cabeça de cogumelo:A montagem utiliza plástico, compósito, chapa metálica fina ou materiais macios onde a carga deve ser distribuída. Você precisa de um perfil discreto, mas ainda deseja uma aparência visível e acabada.

Uma Aplicação Real – Gabinete de Equipamentos Industriais

Um fabricante de gabinetes elétricos industriais estava usando rebites de cabeça redonda para fixar suportes de montagem em gabinetes de plástico. Com o tempo, a estreita superfície de apoio da cabeça redonda causou rachaduras por tensão no material da carcaça. O cliente experimentou rebites de cabeça chata – a distribuição da carga foi melhor, mas a aresta afiada danificou a superfície durante a fixação.

Fornecemos rebites sólidos com cabeça de cogumelo de aço zincado – haste de 4,0 mm, cabeça de 9,5 mm, comprimento total de 12,0 mm. A larga cabeça em forma de cogumelo distribuiu a força de fixação uniformemente pela caixa de plástico. A borda lisa e arredondada eliminou marcas de superfície. O perfil baixo assentava perfeitamente na caixa, sem parecer volumoso. O cliente testou 500 rebites em 200 gabinetes. Após 10.000 ciclos de vibração, não há rachaduras por tensão, nem danos à superfície. Eles agora encomendam rebites sólidos com cabeça de cogumelo em lotes de 150.000 peças anualmente.

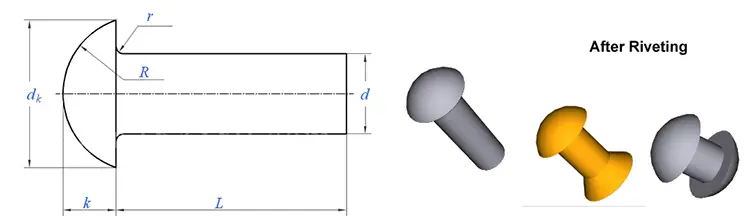

Como Especificar – Materiais, Dimensões e Acabamento

Fabricamos em cinco materiais:

O que você fornece:

Diâmetro da haste– 1,5 mm a 8,0 mm

Diâmetro da cabeça– podemos recomendar com base em seus requisitos de material e carga

Comprimento total– calculamos a partir da espessura da sua pilha de material

Material– escolha entre cinco opções acima

Terminar– zinco, passivado, lacado, níquel, anodizado, antigo, etc.

Raio da borda– para aplicações de plástico/composto, especifique "raio completo"

Regra de comprimento para rebites maciços:Comprimento total = espessura da pilha de material + (1,2–1,5 × diâmetro da haste).

Prazo de entrega da amostra:Padrão de 5 a 10 dias; ferramentas personalizadas: 15–20 dias.

Nosso processo de produção – da matéria-prima ao rebite acabado

Fabricamos rebites sólidos com cabeça de cogumelo através de um fluxo de trabalho controlado de sete etapas. Cada lote é rastreável desde a entrada do material até a remessa final.

1. Aquisição de matéria-prima– O fio certificado (aço carbono, aço inoxidável, latão, cobre ou alumínio) é adquirido de fábricas aprovadas. Cada bobina vem com um certificado de teste do moinho e um número de aquecimento.

2. Inspeção de materiais recebidos– Cada bobina é verificada quanto ao diâmetro (micrômetro laser, ±0,02 mm), dureza (testador Rockwell) e composição do material (espectrômetro). Bobinas fora das especificações são rejeitadas antes de chegarem à área de produção.

3. Preparação de ferramentas– Para novas dimensões ou perfis de cabeçote personalizados, projetamos e usinamos matrizes de cabeçote de metal duro. Para tamanhos padrão, as ferramentas existentes são inspecionadas e configuradas. A geometria da matriz é crítica para a cúpula larga e baixa e o raio de borda suave da cabeça de cogumelo.

4. Inspeção do primeiro artigo– Os primeiros 10 rebites de cada configuração de ferramenta são medidos em um comparador óptico. O diâmetro da cabeça, a altura da cabeça, o raio da borda, o diâmetro da haste e o comprimento total devem corresponder ao desenho antes do início da produção. Um relatório FAI completo é emitido.

5. Produção em massa– As prensas funcionam em velocidade otimizada para o material e estilo do cabeçote. As verificações durante o processo ocorrem em intervalos definidos (5 rebites a cada 500 peças). Qualquer desvio dimensional aciona a parada imediata da prensa e o ajuste da ferramenta.

6. Inspeção em processo– A cada 2.000 peças, colocamos 3 rebites em uma amostra representativa de material (mesma espessura e tipo de sua montagem). O clinch é inspecionado quanto à simetria, estanqueidade e marcação de superfície. O raio da borda e a planicidade da parte inferior são verificados.

7. Inspeção Final de Saída– Classificação 100% óptica para dimensões críticas. Amostra de AQL (Nível II, 1,0) verificada manualmente. Relatório dimensional, certificado de material e Certificado de Conformidade emitido com cada remessa.

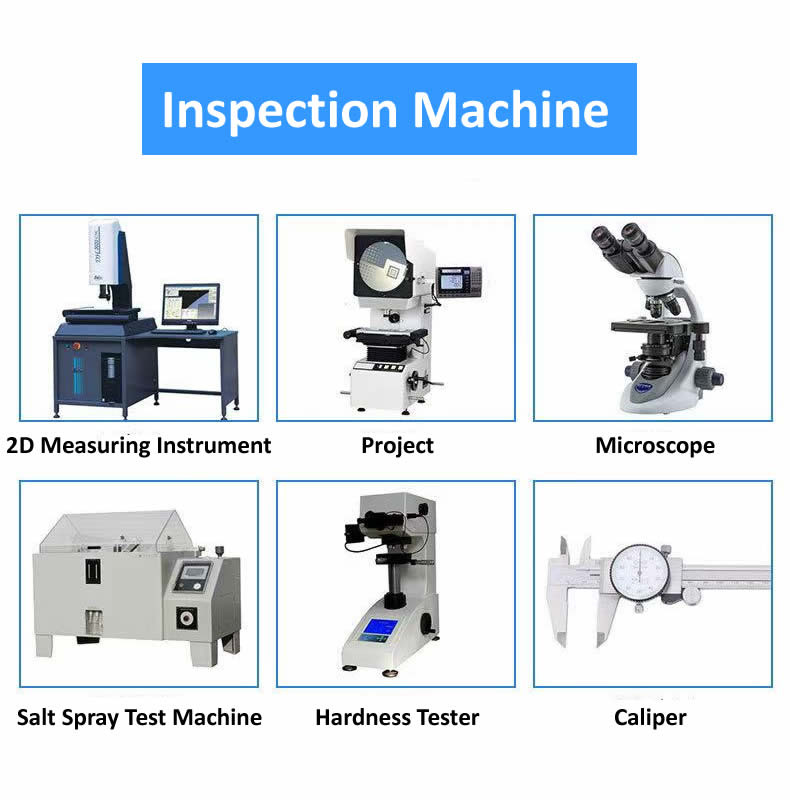

Como verificamos dimensões críticas – nosso laboratório interno

Todos os equipamentos são calibrados anualmente. Os registros de inspeção são mantidos por cinco anos.

O que nossos clientes dizem – Feedback real

Deixamos que nossos clientes falem por nós. As imagens acima mostram feedback real de fabricantes que usaram nossos rebites sólidos com cabeça de cogumelo em suas linhas de produção – desde construtores de gabinetes industriais até fornecedores automotivos e fabricantes de equipamentos pesados.

Duas perguntas que respondemos com frequência

P: "Qual é a diferença entre uma cabeça de cogumelo e uma cabeça de treliça - ambas parecem largas e baixas?"

R: A diferença é o perfil da borda. A cabeça de um cogumelo tem um raio generoso na borda – suave, arredondado, sem transições bruscas. A cabeça da treliça tem uma aresta mais nítida – menos raio, mais definida. A cabeça em forma de cogumelo foi projetada especificamente para aplicações onde é necessário distribuir a carga sem marcar o material circundante – plásticos, compósitos, chapas finas e metais macios. A cabeça da treliça foi projetada para máxima superfície de apoio em aplicações como furos superdimensionados em materiais mais duros.

P: "Quais materiais são mais comumente usados ​​para rebites sólidos com cabeça de cogumelo em aplicações industriais?"

R: O aço carbono (zincado) é a escolha mais comum para aplicações industriais em geral – ele fornece a resistência e a durabilidade necessárias para gabinetes de equipamentos, proteções de máquinas e montagens estruturais. O aço inoxidável é escolhido para ambientes externos ou corrosivos. O latão é especificado para aplicações industriais elétricas ou decorativas. Para o caso do gabinete industrial acima, o aço carbono com zincagem foi a escolha certa – proporcionou a resistência necessária ao menor custo, com proteção adequada contra corrosão para uso interno.
