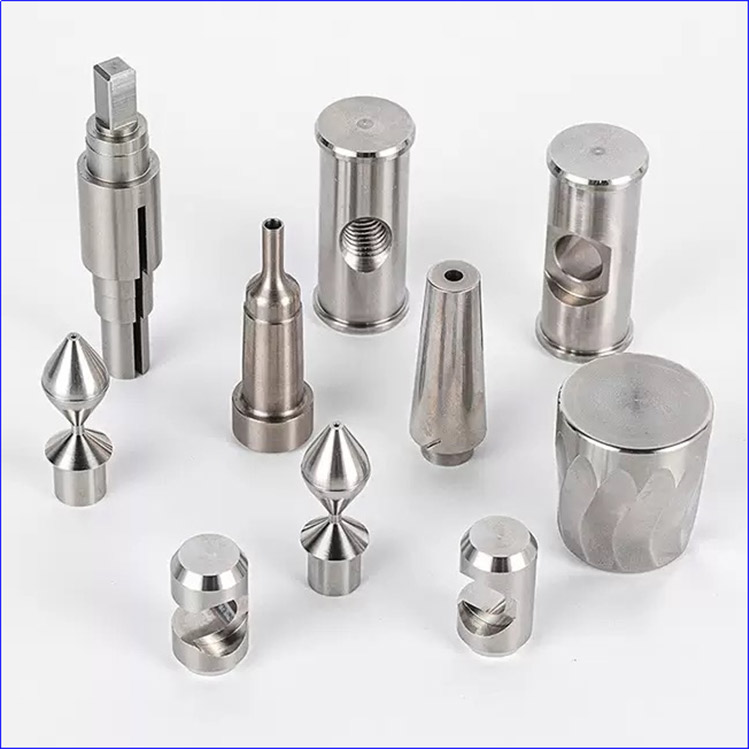

Como preparar desenhos para componentes de usinagem CNC?

Como preparar desenhos técnicos como esses para usinagem CNC para agilizar o processo de fabricação e reduzir o risco de erros na transferência de informações para o controlador da máquina CNC?

A capacidade de desenhar desenhos técnicos é uma habilidade fundamental para todo engenheiro. A capacidade de criar tais visualizações detalhadas nos permite representar graficamente peças ou sistemas inteiros de maneira fácil de entender, indicando todas as dimensões e tolerâncias, mantendo a escala e fornecendo as dimensões ou ângulos necessários.

O que deve conter um desenho técnico CNC?

Um desenho técnico enviado a uma empresa com equipamento CNC (fresadora CNC ou torno) descreve com precisão o formato da peça encomendada. Faz parte da documentação técnica do projeto e é uma informação fundamental que você precisa para receber um bom orçamento paraPeça usinada com precisão CNCprodução.

Como elaborar um projeto de usinagem CNC e quais informações devem constar nessa documentação:

Deve ser feita uma preparação cuidadosa para maximizar a legibilidade; por exemplo, as visualizações não devem se sobrepor.

Incluir todas as informações dimensionais necessárias (comprimento, largura, profundidade, ângulos, raios, furos, roscas, etc.) e apresentá-las à vista e com explicações; informações suplementares devem ser fornecidas, se necessário.

Descreva todas as ranhuras necessárias, passo de rosca, etc. Se alguma área no desenho for difícil de identificar (por exemplo, exigindo descrição detalhada), crie uma vista separada e descreva-a em uma escala mais legível.

Incluir pelo menos uma vista isométrica da peça a ser encomendada, preferencialmente utilizando uma escala consistente com a descrição da peça.

Adicione uma legenda (por exemplo, "Todas as dimensões estão em milímetros" ou "Uma única letra x representa...").

Especifique os requisitos de acabamento superficial (por exemplo, "para tratamento de anodização adicional").

Inclua informações de tolerância padrão (por exemplo, “menos de 0,1 mm”).

No desenho técnico enviado junto com oUsinagem CNCpedido, é melhor incluir o material necessário (por exemplo, "alumínio 7075") ou o padrão usado para produzir este desenho técnico específico (se você estiver familiarizado com o design da peça, isso pode ser fornecido). Inclua também o padrão ISO (por exemplo, o acabamento superficial necessário, conforme determinado de memória).

Esta lista é relativamente longa, mas um desenhista ou engenheiro experiente incluirá automaticamente esta informação no desenho.

Caso falte alguma informação, uma empresa profissional de usinagem CNC como a Nuote Metals notará e solicitará esclarecimentos. Não hesite emContate-nospara obter assistência.

Independentemente do formato em que os desenhos técnicos de usinagem CNC sejam entregues, eles devem ser legíveis e cuidadosamente examinados. Isto não só facilita a leitura dos desenhos técnicos, mas também evita problemas posteriores na transferência das informações contidas nos desenhos para softwares CAD ou na conversão para o código G utilizado pelas máquinas CNC.

Em que formato devem ser entregues os desenhos técnicos?

Do ponto de vista do cliente, da equipe de orçamento ou da equipe que finalmente atende o pedido, o formato ideal é um arquivo CAD 3D ou um arquivo gerado por esse software, de preferência em formato vetorial (por exemplo, salvo como PDF).

Este formato permite transferências rápidas entre computadores e informa imediatamente ao pessoal da empresa envolvido na usinagem CNC se é necessário um preço de conversão adicional.

Também permite a rápida transferência de dados parciais para software CAD e posterior conversão em código G compreensível pela máquina CNC.

Por que preparar desenhos técnicos meticulosamente?

A razão é simples: minimizar o risco de erros que possam levar à fabricação incorreta do produto encomendadoPeças de torneamento CNC. Muitas vezes, uma única dimensão especificada incorretamente pode resultar na refusão de um lote inteiro de peças ou no processamento adicional dispendioso.

Além disso, a maioria das empresas especializadas emServiços de usinagem CNCconsiderar os desenhos técnicos como documentos fundamentais para trabalhos posteriores.

Embora as informações das peças em arquivos CAD sejam mais fáceis de transferir para o controlador da máquina CNC, os dados específicos sobre dimensões ou características internas nos desenhos técnicos servem como ponto de partida e referência durante o processo de verificação de exatidão.

Isto é crucial, especialmente quando se trabalha com um grande número de elementos. Se um único valor estiver incorreto, todo o projeto poderá ser impactado, exigindo revisões e/ou reinicializações.

Na Nuote Metals, revisamos minuciosamente todos os desenhos técnicos de um projeto. Verificamos se todas as dimensões estão legíveis e se a peça encomendada pode ser fabricada com base neste documento. Claro, também fornecemos aos clientes amostras com base nos desenhos para garantir a viabilidade do projeto da peça.
