Rebites de cabeça panela

Rebites de cabeça panelasão o que os engenheiros especificam quando precisam de algo entre uma cabeça redonda e uma cabeça chata. A cabeça panela tem uma superfície de apoio mais larga do que uma cabeça redonda (1,8–2,2× diâmetro da haste versus 1,6–1,8×), mas maior altura da cabeça do que uma cabeça plana. A parede lateral curta e reta proporciona uma aparência limpa e acabada que se adapta bem a montagens visíveis sem parecer volumosa.

Quando uma cabeça redonda é muito proeminente e uma cabeça chata é muito baixa, a cabeça pan é a resposta.

Panorâmico vs. Redondo vs. Plano – Onde a cabeça panorâmica se encaixa

Quando escolher a cabeça panorâmica:

• Você deseja mais área de rolamento do que uma cabeça redonda, mas mais altura da cabeça do que uma cabeça plana
• O rebite ficará visível e a aparência é importante
• Você precisa de uma aparência limpa e acabada, sem o volume de uma cabeça redonda
• A folga é moderada – não é apertada o suficiente para cabeça plana, nem aberta o suficiente para cabeça redonda

O que fazemos – dois designs, cinco materiais

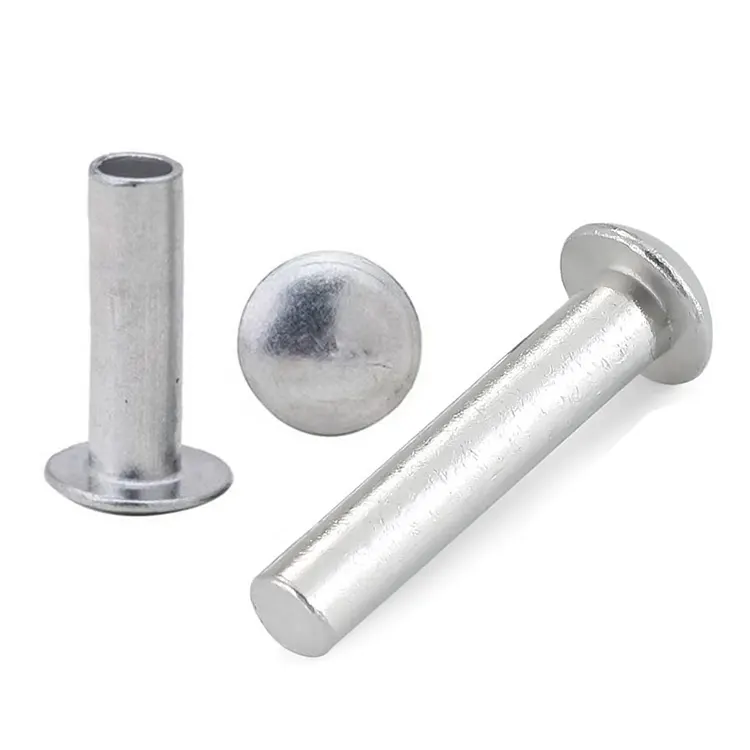

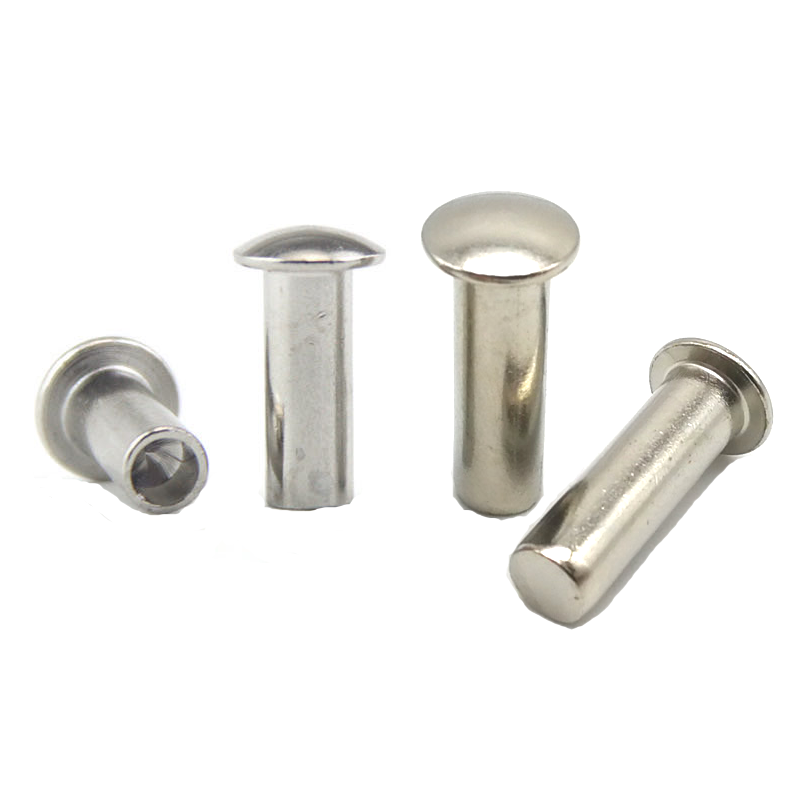

Rebites de cabeça panelaestão disponíveis em designs sólidos e semitubulares. O tubular completo não está disponível para este estilo de cabeçote devido à geometria curta e reta da parede lateral.

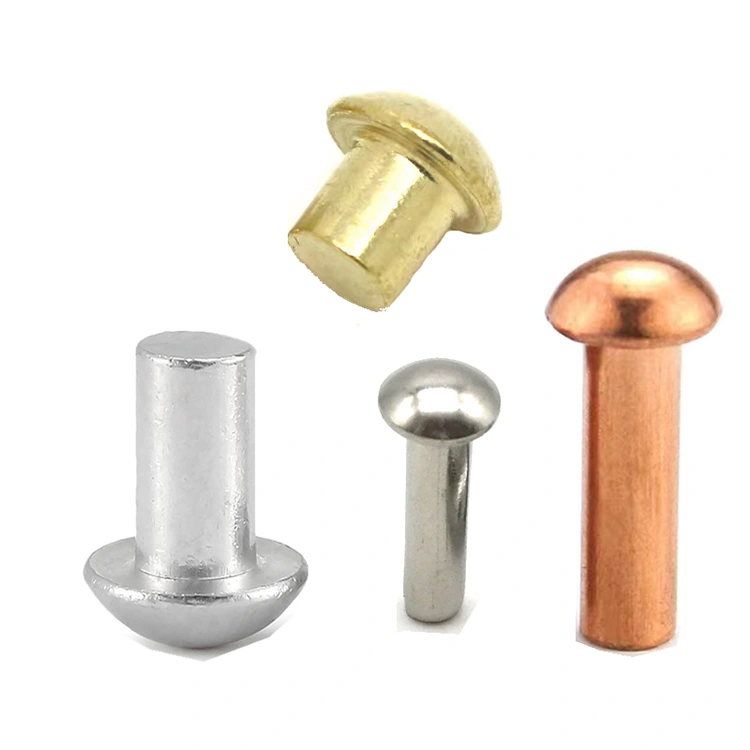

Materiais disponíveis:Aço com baixo teor de carbono, aço inoxidável (304/316), latão (C2680), cobre (C11000), alumínio (5052/5056)

Acabamentos:Zincado, óxido preto, passivado, lacado, niquelado, envelhecido, anodizado, liso – dependendo do material.

Uma aplicação real – Carcaça para máquina de café comercial

Um fabricante de máquinas de café comerciais estava montando os painéis externos da caixa usando rebites de cabeça redonda. As cabeças redondas sobressaíam visivelmente na máquina acabada, prejudicando a aparência premium que a marca desejava. Foram considerados rebites de cabeça chata, mas o projeto da caixa tinha espaço limitado atrás do painel – o escareamento não era possível sem afinar demais o metal. A equipe de projeto precisava de um rebite com perfil mais baixo do que a cabeça redonda, mas sem necessidade de escareamento.

A Nuote Metals forneceu rebites semitubulares de cabeça panela de aço inoxidável – haste de 4,0 mm, cabeça panela de 8,0 mm, comprimento de cano de 8,0 mm, acabamento passivado. A cabeça da panela ficou mais baixa do que a cabeça redonda original, dando à caixa uma aparência mais limpa. A parede lateral curta e reta criou uma aparência final sem o volume de uma cúpula. A cavidade semitubular manteve a força de ajuste baixa, evitando a deformação dos finos painéis da caixa.

O fabricante testou 500 rebites em 100 máquinas. Após montagem e testes de campo, sem afrouxamento, sem corrosão. A equipe de design aprovou o novo estilo de cabeça para todos os modelos futuros. Eles agora encomendam rebites de cabeça panela em lotes de 100.000 peças anualmente.

Opções padrão – personalizadas de acordo com suas especificações

Rebites de cabeça panelasão fabricados de acordo com suas necessidades exatas. Como cada aplicação tem diferentes necessidades de folga e aparência, não temos estoque de tamanhos padrão de cabeça panela – cada pedido é produzido sob medida.

O que precisamos de você:

• Diâmetro da haste – 1,5 mm a 8,0 mm
• Diâmetro da cabeça – compatível com os requisitos da superfície do rolamento
• Altura da cabeça – compatível com sua necessidade de espaço livre
• Comprimento total – ou espessura total da pilha de material
• Material – aço, inoxidável, latão, cobre ou alumínio
• Design – sólido ou semi-tubular
• Acabamento – zinco, passivado, lacado, niquelado, anodizado, etc.

Recomendamos:Se você não tiver certeza sobre o diâmetro ou altura do cabeçote, envie-nos um desenho ou amostra de sua montagem. Recomendamos as dimensões ideais da cabeça panela para sua aplicação.

Prazo de entrega da amostra:5 a 10 dias para especificações personalizadas da cabeça panorâmica. Para requisitos detalhados, entre em contato com nossa equipe de vendas.

Como formamos Pan Heads – A parede reta que faz a diferença

A cabeça panorâmica parece simples – uma cúpula com parede lateral reta. Mas essa parede reta requer um design preciso da matriz. Muito cônico e parece uma cabeça redonda. Muito pouco e a altura da cabeça torna-se inconsistente.

O que controlamos:

• O ângulo da parede – A parede lateral deve ser reta, não cônica. Isso cria uma aparência limpa e acabada que distingue a cabeça pan da cabeça redonda.
• O raio da coroa – O topo da cabeça é ligeiramente abaulado, não completamente plano. Nossas matrizes são cortadas em um raio de coroa específico que corresponde ao perfil clássico da cabeça panela.
• O raio do canto – A transição da cabeça para a haste deve ser suave. Um canto agudo cria concentração de tensão que pode causar rachaduras durante a presa.

O resultado:Cabeças de panela que parecem limpas, assentam de forma consistente e são instaladas de forma confiável – lote após lote.

Nosso processo:

• Trefilagem – Material trefilado no diâmetro exato da haste (±0,02 mm)
• Corte – Cortado no comprimento da peça bruta
• Primeiro golpe – Espaço em branco quadrado e centralizado
• Segundo golpe (pré-formação) – A matriz inicia o formato da cabeça panela com a parede reta
• Terceiro golpe (cunhagem) – Formato e espessura final da cabeça
• Quarto golpe (se necessário) – O punção cria cavidade para semitubular
• Corte – Flash removido
• Tumbling – Micro-rebarbas eliminadas
• Chapeamento ou revestimento – Aplicado conforme especificado

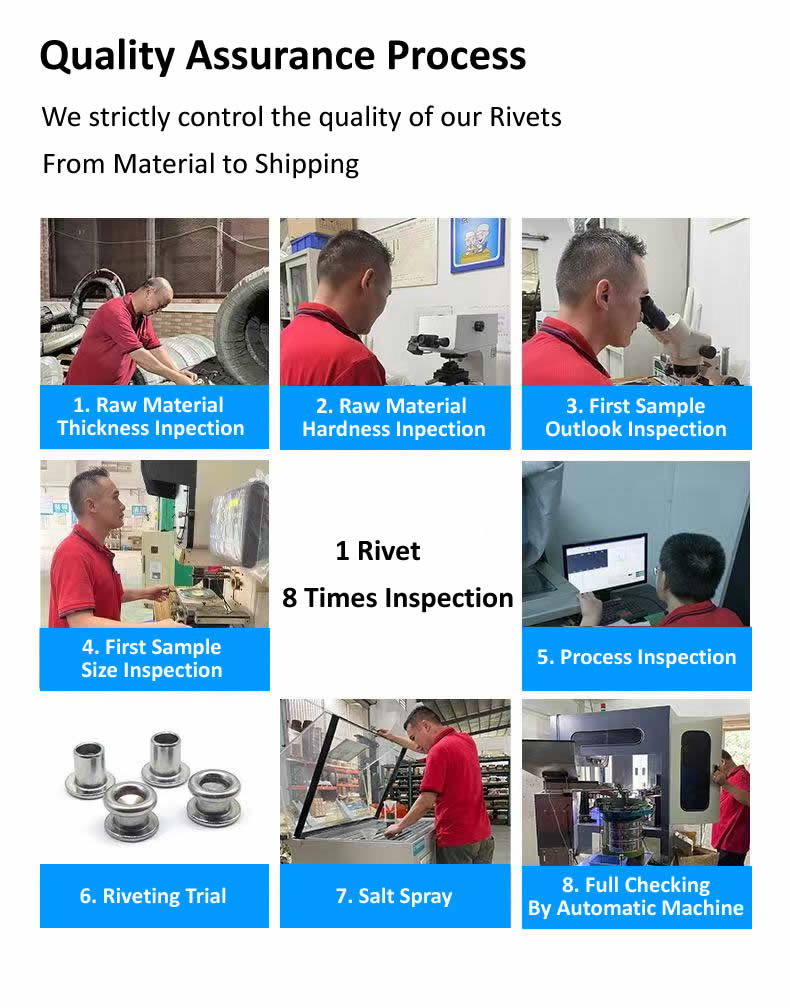

Um rebite, oito verificações – como garantimos que cada cabeça de panela esteja correta

Não confiamos na sorte. Cada lote derebites de cabeça panelapassa por oito portões de qualidade separados antes de sair de nossa fábrica. O princípio é simples: meça antecipadamente, meça com frequência e nunca presuma.

Verificação do diâmetro da matéria-prima– O fio que entra é medido com um micrômetro a laser. Tolerância de diâmetro: ± 0,02 mm. Qualquer bobina fora desta faixa é rejeitada antes de tocar nossos cabeçalhos.

Verificação da dureza da matéria-prima– Uma amostra de cada bobina é testada em um testador de dureza Rockwell. A faixa aceitável varia de acordo com o material (aço: HRB 70–85, inoxidável: HRB 80–95, latão: HRB 60–75).

Verificação da aparência do primeiro artigo– Após a configuração do ferramental, os primeiros 10 rebites são inspecionados visualmente sob ampliação. Procuramos rachaduras, rebarbas, cabeças irregulares ou marcas superficiais. Qualquer defeito visível para a prensa.

Verificação dimensional do primeiro artigo– Os mesmos 10 rebites são medidos em um comparador óptico. O diâmetro da cabeça, a altura da cabeça, o diâmetro da haste, o comprimento total e a profundidade da cavidade (para semi-tubular) devem estar dentro das tolerâncias de desenho antes do início da produção.

Verificações em processo –Durante a produção em massa, o operador puxa 5 rebites a cada 500 peças. As dimensões são verificadas com paquímetros digitais e um medidor de profundidade da cavidade. Qualquer desvio aciona o ajuste do ferramental.

Configuração de teste (rebitagem experimental)– A cada 2.000 peças, colocamos 3 rebites em uma amostra representativa de material (mesma espessura e tipo de sua montagem). O clinch é inspecionado quanto à simetria e estanqueidade. Não são aceitos rebites soltos ou rachados.

Teste de névoa salina (se necessário)– Para rebites externos ou revestidos, enviamos amostras ao nosso laboratório para testes de névoa salina ASTM B117. Um certificado é emitido com o lote.

Inspeção final de saída– Antes da embalagem, cada rebite passa por uma máquina de classificação óptica. As câmeras verificam o diâmetro e a altura do cabeçote, o diâmetro da haste, o comprimento total e a profundidade da cavidade. As rejeições são ejetadas automaticamente. Uma amostra aleatória de AQL (Nível II, 1.0) é então extraída para verificação manual.

Um rebite de cabeça panela que sobrevive a todas as oito etapas está pronto para sair de nossa fábrica. Mantemos registros de cada cheque por cinco anos.

O que você realmente recebe – um registro completo do que fizemos

Não enviamos apenas rebites. Enviamos um registro de exatamente o que foi produzido e como foi verificado.

O pacote inclui:

• Certificado de material – Composição química e resistência à tração da bobina utilizada
• Folha de inspeção – Medidas reais de 10 rebites do lote
• Certificado de acabamento – Espessura do revestimento verificada por XRF (se aplicável)
• Documento de conformidade – Assinado pelo nosso gerente de controle de qualidade, rastreável em lote

Certificado para:ISO 9001:2015, RoHS, REACH

Onde os rebites de cabeça panela são usados

• Aparelhos comerciais – Máquinas de café, equipamentos para alimentos, máquinas de venda automática – montagens visíveis onde a aparência é importante
• Móveis – Móveis de escritório, estantes, expositores – juntas visíveis que precisam de um acabamento limpo
• Automotivo – Acabamento interno, painéis de instrumentos, componentes dos bancos – onde a aparência e o espaço livre moderado se encontram
• Eletrônicos – Gabinetes, chassis, painéis de controle – onde o rebite é visível, mas não deve ser volumoso
• Equipamento médico – Caixas de dispositivos, conjuntos de instrumentos – onde a higiene e a aparência são importantes
• Equipamentos industriais – Painéis de controle, proteções de máquinas – onde é necessário um acabamento profissional
• Fabricação geral – Qualquer montagem onde a cabeça redonda é muito volumosa e a cabeça chata é muito baixa

Três perguntas que respondemos com frequência

Q1: A cabeça panela se parece com uma cabeça redonda. Qual é exatamente a diferença?

R: A cabeça panela tem uma parede lateral curta e reta entre a cúpula e a haste. Uma cabeça redonda é uma curva contínua do topo até a haste. Esta parede reta dá à cabeça da panela uma superfície de apoio mais larga (1,8–2,2× diâmetro da haste versus 1,6–1,8×) e um perfil ligeiramente mais baixo. A diferença visual é sutil, mas significativa – a cabeça panorâmica parece mais “projetada” e menos “industrial”. Se você os segurar lado a lado, a parede reta é a revelação.

Q2: Qual estilo de cabeça parece mais profissional em produtos de consumo?

R: Para produtos de consumo onde a aparência é importante, a cabeça panela costuma ser a melhor escolha. Tem uma aparência limpa e acabada – mais refinada do que a cabeça redonda (que pode parecer industrial) e mais substancial do que a cabeça plana (que pode parecer muito minimalista). A parede lateral reta confere uma aparência “projetada” que sinaliza qualidade. Se você olhar para máquinas de café premium, móveis de alta qualidade e produtos eletrônicos de consumo, verá rebites de cabeça panela usados ​​deliberadamente como um elemento de design, e não apenas como um fixador funcional.

Q3: Qual é o prazo de entrega típico para rebites de cabeça panela personalizados com um diâmetro de cabeça específico?

R: Para rebites de cabeça panela personalizados, o cronograma depende se precisamos criar novas ferramentas. Se o diâmetro do seu cabeçote estiver dentro da nossa faixa de ferramentas existente, o prazo de entrega da amostra é de 5 a 10 dias. Se precisarmos projetar e cortar novas matrizes, a fabricação de ferramentas leva de 15 a 20 dias, seguida pela produção de amostras. Entre em contato com nossa equipe de vendas com suas especificações e forneceremos um cronograma preciso. Não cobramos por ferramentas em dimensões padrão de cabeçote panorâmico – apenas para perfis de cabeçote totalmente personalizados.
