Rebites semi-ocos de cabeça panela

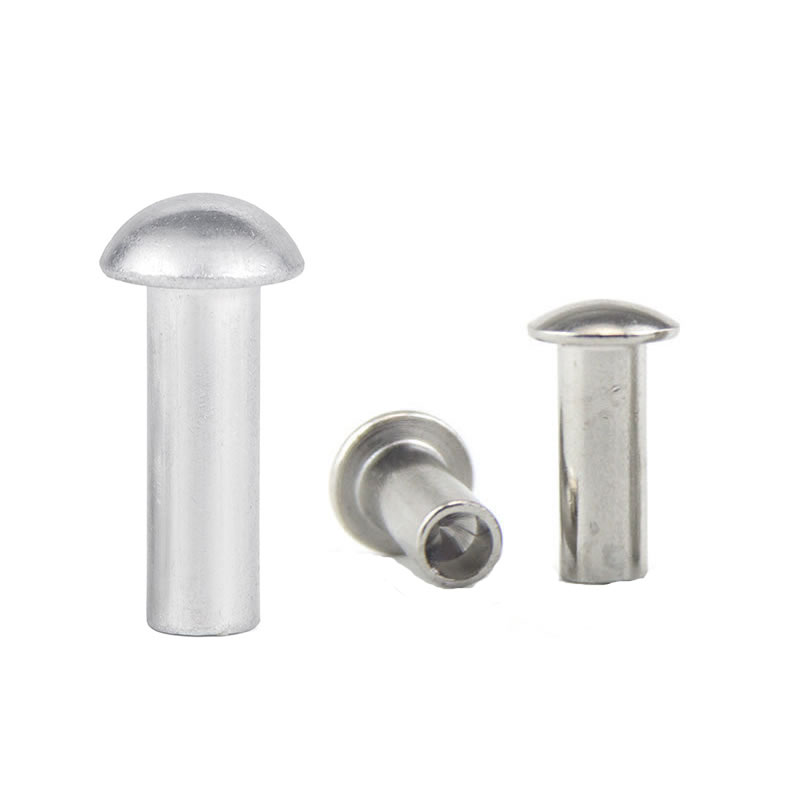

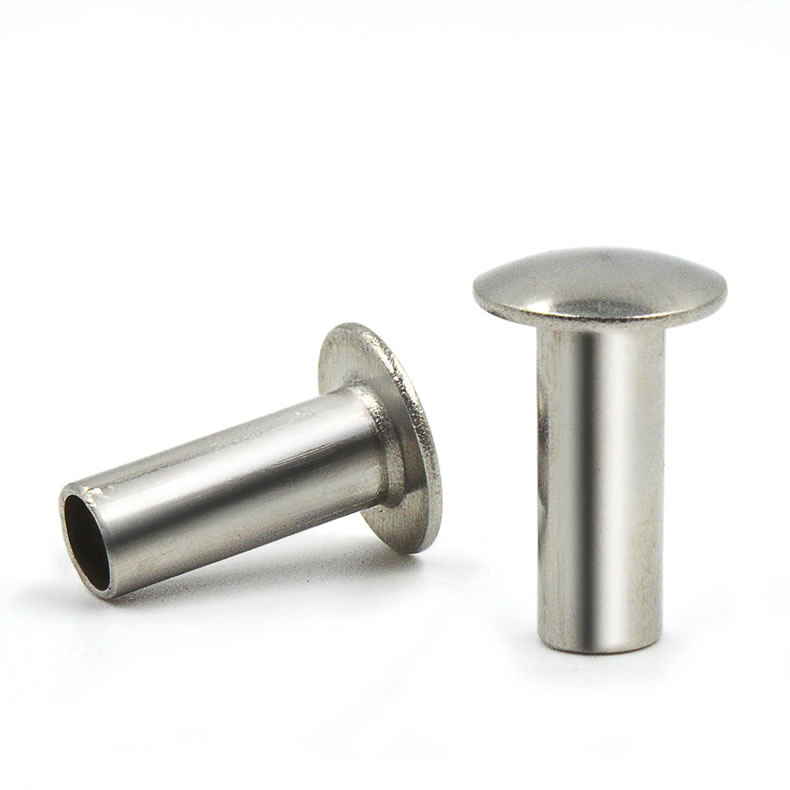

Entre a cúpula alta de uma cabeça redonda e o perfil baixo de uma cabeça chata fica a cabeça pan. Tem um topo largo e ligeiramente abobadado com um lado vertical curto – como uma panela virada de cabeça para baixo. Para montadores que precisam de mais área de rolamento do que uma cabeça redonda, mas mais altura da cabeça do que uma cabeça plana, os rebites semi-ocos de cabeça panela oferecem um compromisso prático.

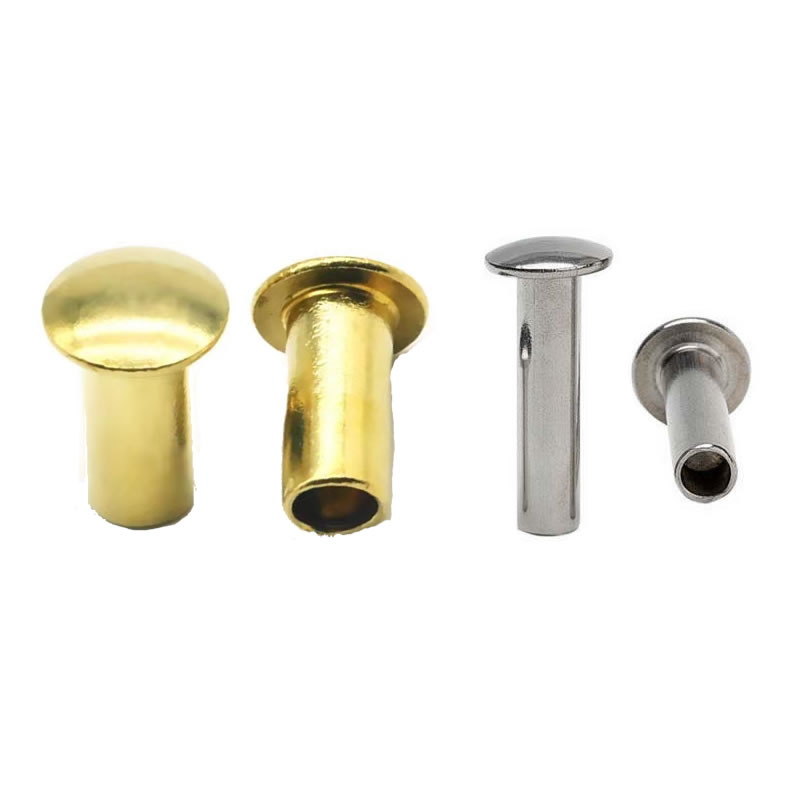

Rebites semi-ocos de cabeça fria Nuote Metals em aço baixo carbono, aço inoxidável (304/316) e latão. A cavidade semi-oca reduz a força de fixação em cerca de 70% em comparação com um rebite sólido. Esta página fornece primeiro os detalhes técnicos e depois mostra como um fabricante de tripés usou nossos rebites para resolver um desafio de redução de peso.

Especificações técnicas – O que você obtém

Geometria da Cabeça – Pan vs. Outros

A cabeça panela é muitas vezes confundida com uma cabeça redonda, mas a parede lateral reta proporciona uma superfície de apoio maior e mais plana – ideal para folhas finas ou plástico sem parecer industrial.

Opções de materiais

Dimensões Padrão (Aço, Cabeça Pan)

Tolerâncias: Haste ±0,05mm, diâmetro da cabeça ±0,15mm, comprimento ±0,15mm. Comprimentos personalizados disponíveis.

Dados mecânicos (aço de 5 mm, ajustado em alumínio de 2 mm)

Confira o vídeo abaixo para ver como fazemos um rebite

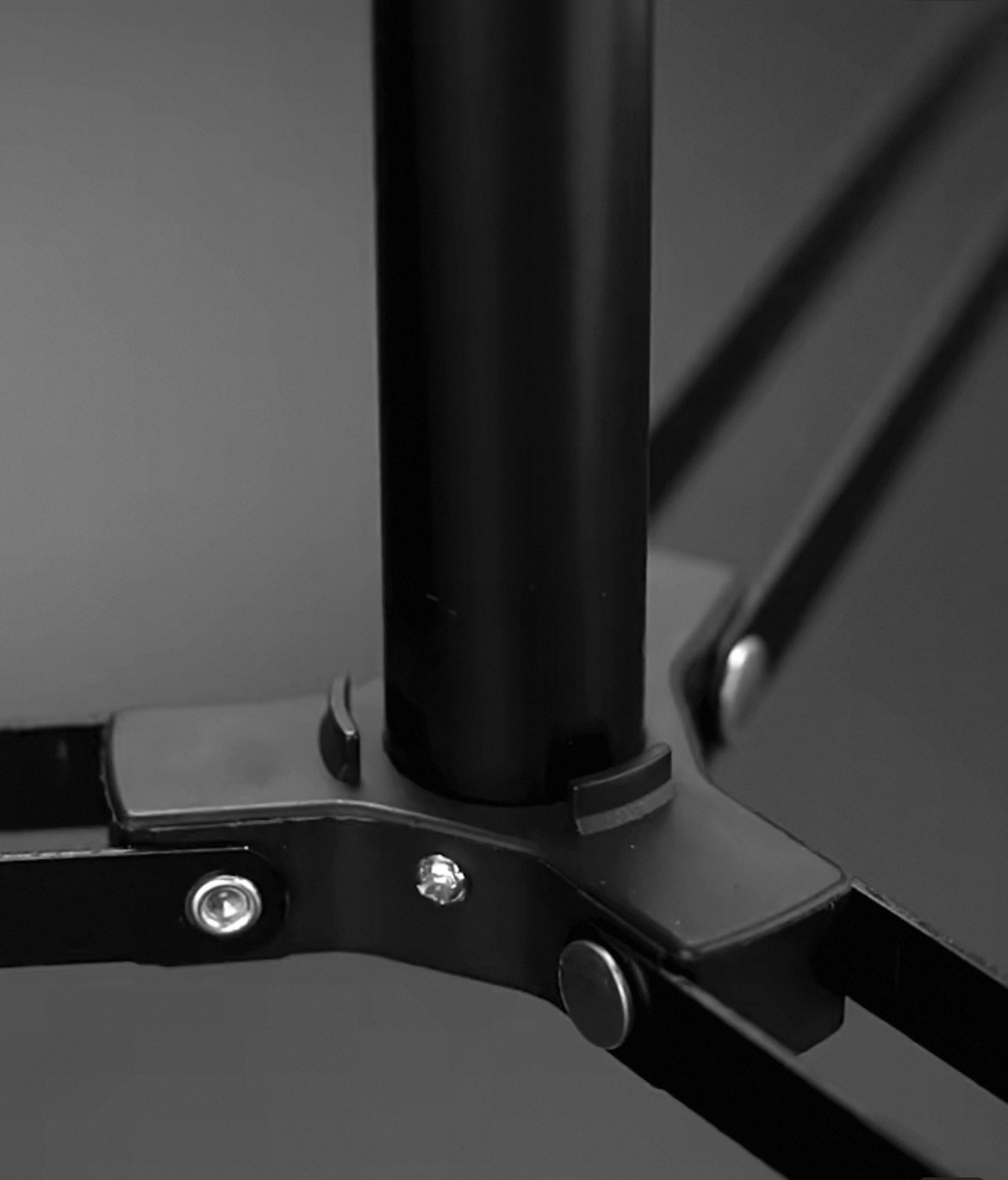

Uma aplicação – Dobradiças de perna para tripé de câmera

Um fabricante de tripés queria reduzir o peso sem sacrificar a resistência. A dobradiça da perna usava rebites de aço sólido que adicionavam massa desnecessária e exigiam forças de ajuste pesadas que às vezes quebravam os suportes da dobradiça em liga de magnésio.

A Nuote Metals propôs rebites semi-ocos de cabeça panela de aço inoxidável 304 - haste de 4 mm, cabeça panela de 8 mm, comprimento de cano de 8 mm. A cabeça panela proporcionou uma área de apoio maior do que uma cabeça redonda, reduzindo a tensão sobre o magnésio. A força de ajuste de corte de cavidade semi-oca de 4 toneladas para 1,4 toneladas – sem mais rachaduras. O aço inoxidável 304 combinava com o acabamento dos tubos das pernas.

A empresa de tripés testou 500 rebites em 100 unidades. Após 10.000 ciclos de abertura e fechamento, não há afrouxamento ou corrosão. Eles reduziram o peso total da dobradiça em 12% e o tempo de montagem em 20%. Eles agora usam nossos rebites semi-ocos de cabeça panela em toda a sua linha de tripés profissionais.

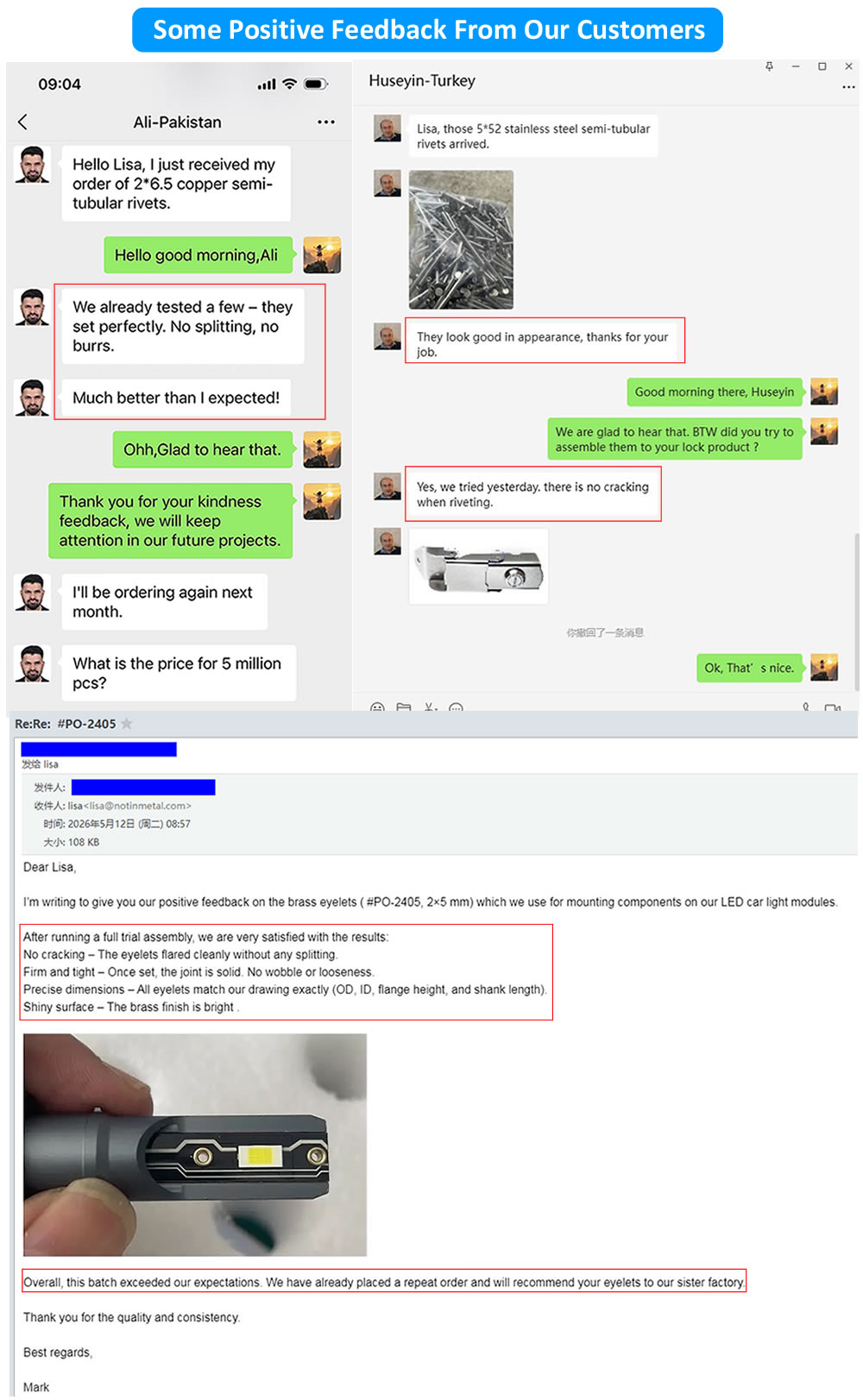

Feedback real do cliente

Como controlamos a qualidade – Um rebite, oito verificações

Não confiamos na sorte. Cada lote de rebites semi-ocos de cabeça panela passa por oito portas de qualidade separadas. O princípio é simples: meça antecipadamente, meça com frequência e nunca presuma.

• Verificação do diâmetro da matéria-prima – O fio que entra é medido com um micrômetro a laser. Tolerância de diâmetro: ± 0,02 mm. Qualquer bobina fora desta faixa é rejeitada antes de tocar nossos cabeçalhos.
• Verificação de dureza da matéria-prima – Uma amostra de cada bobina é testada em um testador de dureza Rockwell. Para aço de baixo carbono, exigimos HRB 70–85. Muito mole e o rebite se deformará durante o rumo. Muito duro e a cavidade pode rachar.
• Verificação da aparência do primeiro artigo – Após a configuração do ferramental, os primeiros 10 rebites são inspecionados visualmente sob ampliação. Procuramos rachaduras, rebarbas, cabeças irregulares ou marcas superficiais. Qualquer defeito visível para a prensa.
• Verificação dimensional do primeiro artigo – Os mesmos 10 rebites são medidos em um comparador óptico. Diâmetro da cabeça, altura da cabeça, diâmetro da haste, comprimento total e profundidade da cavidade. Tudo deve estar dentro das tolerâncias de desenho antes do início da produção.
• Verificações durante o processo – Durante a produção em massa, o operador puxa 5 rebites a cada 500 peças. As dimensões são verificadas com paquímetros digitais e um medidor de profundidade da cavidade. Qualquer desvio aciona o ajuste do ferramental.
• Configuração de teste (rebitagem experimental) – A cada 2.000 peças, colocamos 3 rebites em uma amostra de material representativa (mesma espessura e tipo de sua montagem). O clinch é inspecionado quanto à simetria e estanqueidade. Não são aceitos rebites soltos ou rachados.
• Teste de névoa salina (se necessário) – Para aplicações externas ou marítimas, enviamos amostras ao nosso laboratório para teste de névoa salina ASTM B117. Grau 304: 200–500 horas. Grau 316: mais de 1.000 horas. Um certificado é emitido com o lote.
• Inspeção final de saída – Antes da embalagem, cada rebite passa por uma máquina de classificação óptica. As câmeras verificam o diâmetro e a altura do cabeçote, o diâmetro da haste, o comprimento total e a profundidade da cavidade. As rejeições são ejetadas automaticamente. Uma amostra aleatória de AQL (Nível II, 1.0) é então extraída para verificação manual.

Um rebite semi-oco de cabeça panela que sobrevive a todas as oito etapas está pronto para sair de nossa fábrica. Mantemos registros de cada cheque por cinco anos.

O que você recebe em cada pedido

• Certificado de teste de moinho (química, tração)
• Relatório de inspeção dimensional (10 peças)
• Relatório de configuração de teste (fotos de fixação, força de tração, se medida)
• Certificado de revestimento ou passivação (se aplicável)
• Certificado de teste de névoa salina (se solicitado)
• Certificado de Conformidade

A Nuote Metals possui certificação ISO 9001:2015. Declarações RoHS e REACH fornecidas.

Políticas

• Amostras– 20–50 peças grátis para tamanhos padrão em estoque (o cliente paga o frete)
• Quantidade mínima– 2.000 peças (aço/latão), 3.000 (inox)
• Prazo de entrega (estoque)– 5 a 7 dias úteis
• Prazo de entrega (barril personalizado)– 12–15 dias
• Taxas de ferramentas– Nenhum para ferramentas de cabeça panela padrão (haste de 3–6 mm)

Três perguntas que respondemos com frequência

Q1: Quando devo escolher um rebite semi-oco de cabeça panela em vez de uma cabeça redonda ou plana?

R: Escolha a cabeça panela quando precisar de uma superfície de rolamento maior do que a cabeça redonda (para evitar a passagem em materiais macios), mas também precisar de uma altura de cabeça maior do que uma cabeça plana (por razões estéticas ou de folga). A parede lateral reta da cabeça panorâmica proporciona uma aparência limpa e acabada, preferida em produtos de consumo como tripés, móveis e ferramentas. A cabeça redonda é mais simples e barata. A cabeça plana é para aplicações niveladas. Pan head é a opção “premium visível”.

Q2: Os rebites semi-ocos de cabeça panela podem ser usados ​​em peças de fibra de carbono, como uma perna de tripé?

R: Sim, mas é preciso cuidado. A fibra de carbono é quebradiça e pode esmagar-se sob a cabeça do rebite. A maior área de apoio da cabeça panela ajuda a distribuir a carga. Use um comprimento de cano exatamente 1,0 mm maior que a pilha de material. Ajuste com uma prensa (não um martelo) com pouca força. Para o tripé acima, o cliente usou um suporte de alumínio – não de fibra de carbono. Fornecemos rebites de cabeça panela para braços de drones de fibra de carbono com uma cavidade especial de ajuste suave. Contate-nos para recomendações específicas.

Q3: Você oferece amostras grátis para tamanhos em estoque. Quais são os seus tamanhos de estoque para rebites semi-ocos de cabeça panela?

R: Mantemos os seguintes tamanhos em estoque para amostragem imediata (20–50 peças grátis, o cliente paga o frete):

Haste de 4 mm, cabeça de 8 mm, comprimentos de cano de 6 mm, 8 mm, 10 mm (aço, zincado)

Haste de 5 mm, cabeça de 10 mm, comprimentos de cano de 8 mm, 10 mm, 12 mm (aço e aço inoxidável 304)

Haste de 6 mm, cabeça de 12 mm, comprimentos de cano de 10 mm, 12 mm, 15 mm (somente aço)

Para outros tamanhos ou comprimentos personalizados, o prazo de entrega é de 12 a 15 dias. Não cobramos extra pela primeira amostragem em tamanhos personalizados – você paga apenas o frete.

Veja a diferença da cabeça panorâmica

Podemos enviar de 20 a 50 peças de rebites semi-ocos de cabeça panela no material e tamanho escolhido. Coloque-os na dobradiça do tripé, no suporte ou em qualquer conjunto. Compare a área de rolamento e a facilidade de ajuste.

Entre em contato com a Nuote Metals com o diâmetro da haste, comprimento do cano e material. Amostras grátis são enviadas em um dia útil.
