Ilhós de aço inoxidável para tela

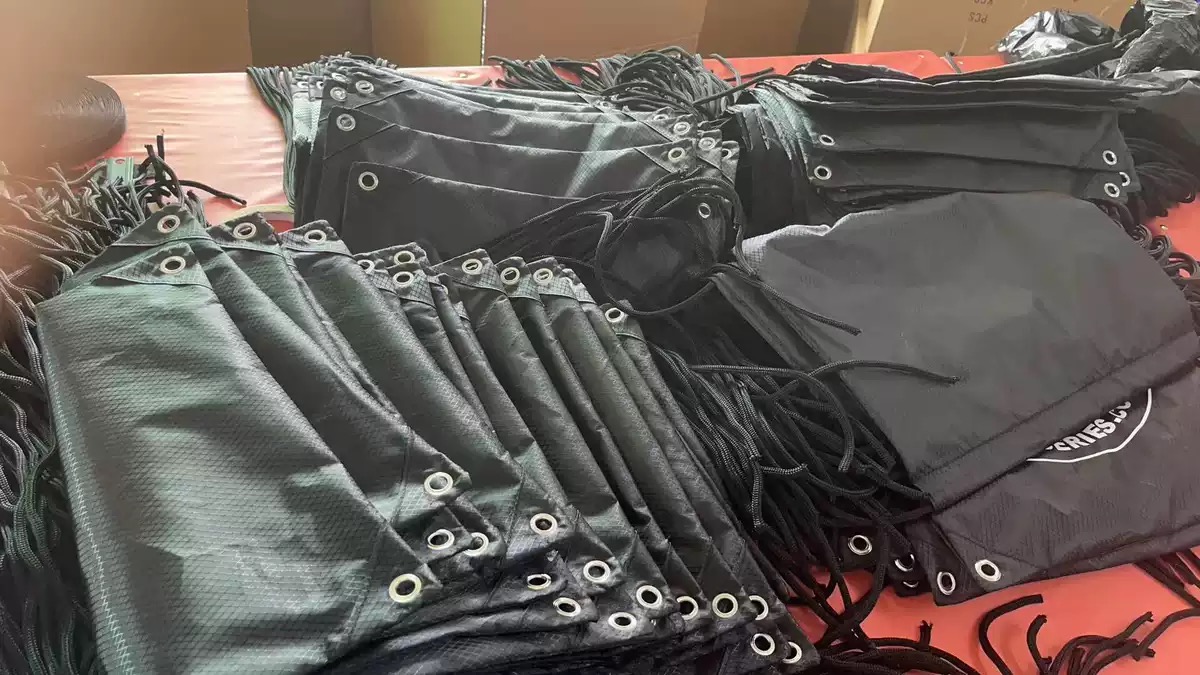

A tela é resistente. Resiste ao rasgo, resiste ao sol e derrama chuva. Mas faça um furo através dele – para uma amarração, uma ventilação ou um ponto de amarração – e esse furo se tornará o ponto de falha. Buracos de lona crua esticam. Os fios se desgastam. Os ilhós são retirados. E se o ilhó enferrujar? Mancha o tecido e enfraquece ainda mais o buraco.

O reforço certo muda tudo. Ilhós de aço inoxidável para tela não enferrujam. Eles não mancham. Eles prendem o tecido, protegem a borda cortada e distribuem as forças de tração por uma ampla flange. Ao contrário do latão (que mancha) ou do aço zincado (que eventualmente corrói), o aço inoxidável mantém sua aderência no ar salgado, na chuva e nos raios UV.

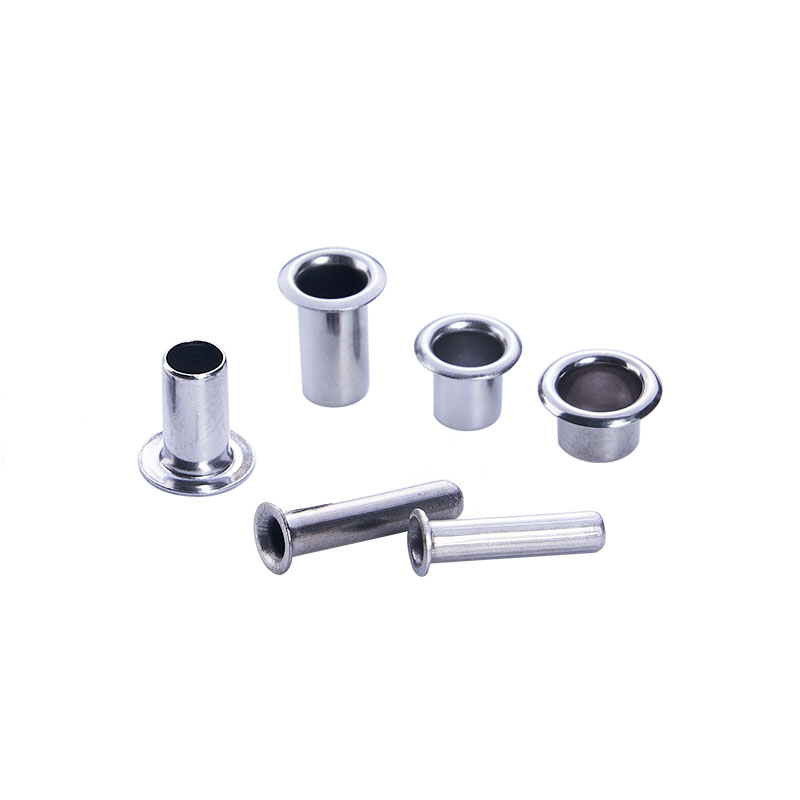

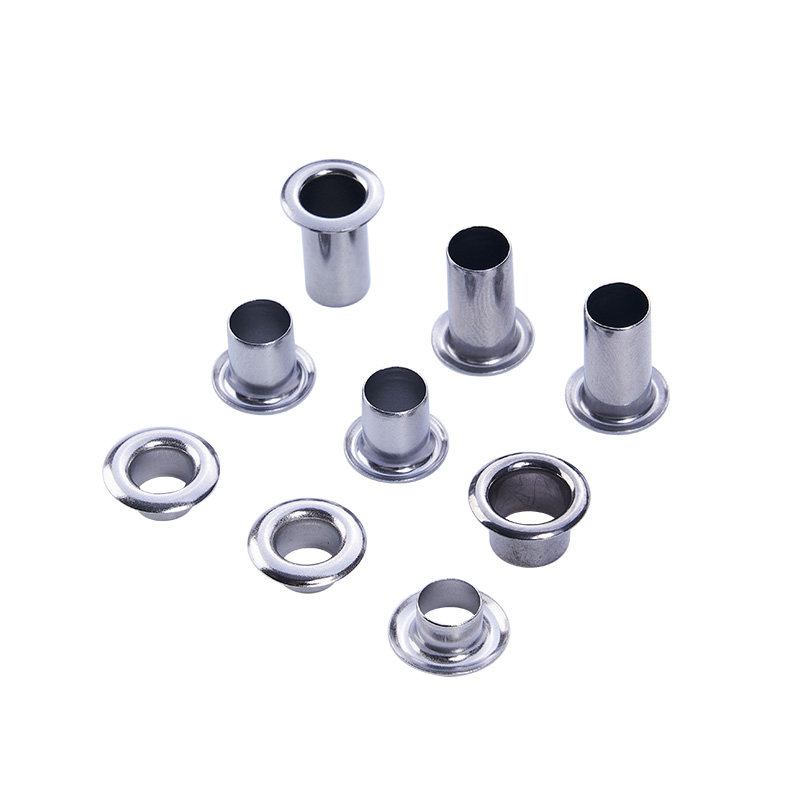

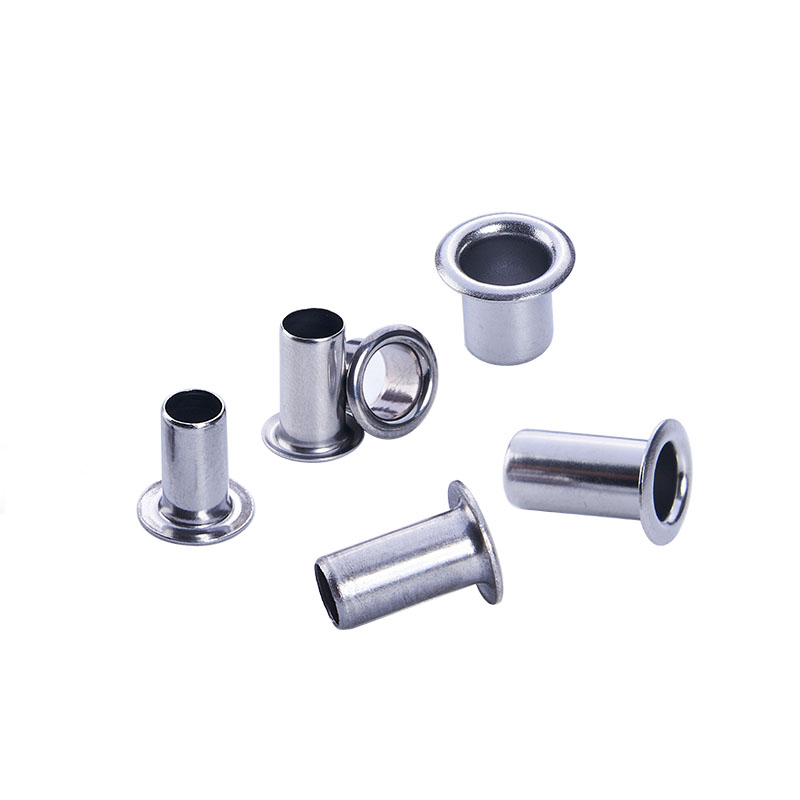

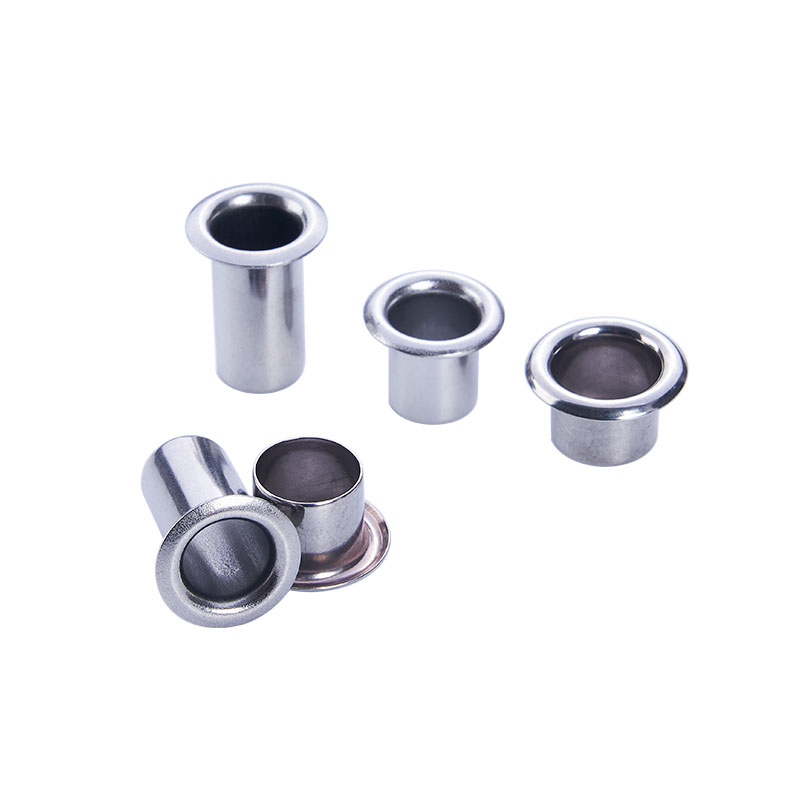

Nuote Metalsfabricailhós de aço inoxidável para teladas classes 304 e 316 usando estampagem profunda progressiva (também conhecida como produção de ilhós perfurados). Este processo é totalmente automatizado: uma tira contínua de chapa inoxidável passa por uma prensa de transferência com uma matriz progressiva de múltiplas estações. O resultado é um ilhó uniforme e sem rebarbas, formado em uma sequência única e rápida – sem operações secundárias, sem manuseio entre as etapas.

Este guia fornece primeiro os dados técnicos e depois mostra como um fabricante de tendas resolveu uma falha dispendiosa.

Parâmetros técnicos – O que torna um ilhó inoxidável adequado para tela

A lona não é metálica. É tecido, flexível e sujeito a desfiar. Um ilhó para tela deve ter características específicas, independente do material.

Recursos críticos de design

Nossoilhós de aço inoxidável para telaconheça todos os quatro. Usamos aço inoxidável 304 como padrão (bom para ambientes externos em geral) e 316 para ambientes marinhos/costeiros.

Tamanhos padrão para tela

Tolerâncias: ID ±0,1mm, flange ±0,2mm, cano ±0,15mm. Comprimentos de cano personalizados disponíveis para pilhas de tecidos fora do padrão.

Classes e acabamentos de materiais

Melhores opções de acabamento ambiental de grau Spray de sal (ASTM B117)

304 Geral ao ar livre, chuva, sol Passivado (padrão), jateamento 200 – 500 horas

316 Marítimo, costeiro, névoa salina Passivado, eletropolido mais de 1.000 horas

A passivação está incluída sem nenhum custo extra. Remove o ferro livre da superfície e restaura a camada de óxido de cromo.

A história de um cliente – o ponto de viragem de um fabricante de tendas

Um produtor de tendas de expedição para ambientes alpinos e costeiros enfrentou uma reclamação recorrente de garantia. Suas barracas para as quatro estações usavam ilhós de latão para amarrações das linhas de sustentação. Depois de uma temporada sob ar salgado ou chuva forte, o latão ficou severamente manchado – e em alguns casos, desenvolveu verdete verde que manchou o tecido da tenda. Pior ainda, a mancha tornava os ilhós ásperos, desgastando as linhas de sustentação.

Eles experimentaram aço inoxidável de outro fornecedor, mas os ilhós tinham uma borda interna afiada que cortava o tecido durante a instalação. Eles precisavam de um ilhó de aço inoxidável para tela que fosse realmente liso, à prova de corrosão e fácil de instalar.

Nuote Metalsforneceu ilhós de aço inoxidável 316 para tela (ID de 8 mm, flange de 15 mm, comprimento do cano de 7 mm, passivado). O cano estampado não tinha costura. A borda interna foi enrolada, não cortada. O grau 316 resistiu à névoa salina por mais de 1.000 horas nos testes ASTM B117. Também fornecemos um punção de ajuste correspondente para garantir um enrolamento consistente sem danificar o tecido.

O fabricante de tendas testou 500 ilhós em sua linha de produção. Zero rasgos de instalação. Depois de duas temporadas de campo na Patagônia e nas Terras Altas da Escócia, sem ferrugem, sem manchas, sem afrouxamento. As reclamações de garantia relacionadas à falha dos ilhós caíram para zero. O cliente agora especifica ilhós de aço inoxidável para lona em toda a sua linha de produtos – desde barracas ultraleves para mochilas até abrigos de basecamp.

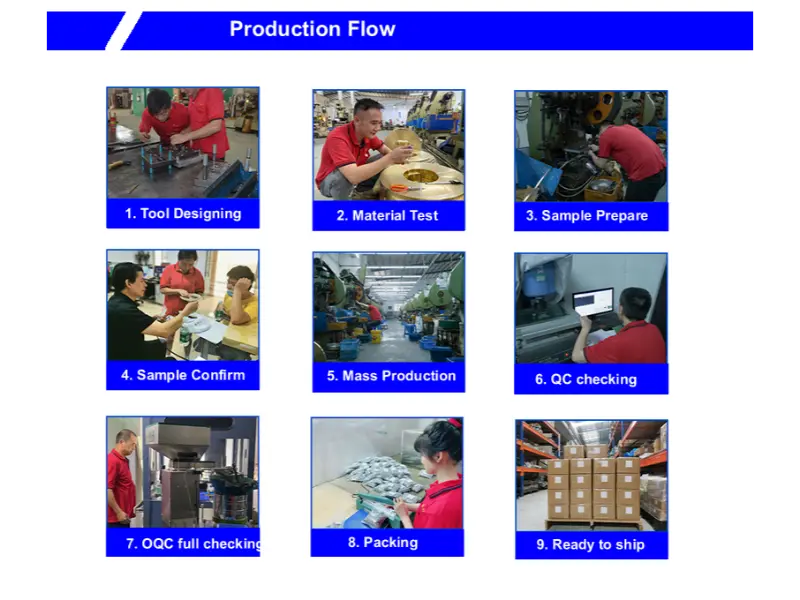

Como fabricamos ilhós de aço inoxidável para tela – um processo contínuo

Nossa produção não é uma coleção de etapas separadas. É uma matriz progressiva única e automatizada que transforma chapas de aço inoxidável em ilhós acabados em segundos.

Recebimento de matéria-prima –Bobinas certificadas de chapa inoxidável 304 ou 316 (espessura selecionada com base no comprimento final do barril) são recebidas de fábricas aprovadas. Cada bobina carrega um número de calor para rastreabilidade total.

Inspeção de material recebido –Cada bobina é testada com um espectrômetro para verificar o conteúdo de cromo, níquel e (para 316) molibdênio. A espessura é medida com um micrômetro a laser. Bobinas que não atendem aos nossos padrões internos são rejeitadas na porta.

Estampagem progressiva profunda –A bobina alimenta uma prensa de transferência com uma matriz progressiva de múltiplas estações. Em uma sequência contínua e automatizada, a matriz:

Apaga um disco da tira

Primeiro sorteio (copo raso)

Segundo sorteio (copa mais profunda)

Terceiro sorteio (comprimento final do cano)

Perfura a parte inferior para criar o diâmetro interno

Cunha o flange plano e paralelo

Rola a borda do cano para remover a nitidez

Separa o ilhó acabado da tira de suporte

Sem manuseio. Sem operações secundárias. Cada ilhó é formado de forma idêntica, a velocidades de 80 a 150 golpes por minuto.

Inspeção do primeiro artigo (FAI)– Quando uma nova matriz é instalada ou uma nova bobina é introduzida, os primeiros 20 ilhós são puxados. É gerado um relatório dimensional completo: diâmetro interno, flange externo, comprimento do cilindro, espessura do flange, concentricidade. O cliente recebe este relatório para aprovação.

Inspeção em processo– Durante a produção em massa, os operadores verificam as dimensões críticas (DI, comprimento do cano) a cada 500 peças. Um micrômetro a laser na impressora fornece feedback em tempo real. Qualquer desvio além da tolerância aciona uma parada imediata da prensa.

Limpeza (desengorduramento)– Após a estampagem, os ilhós passam por um banho de limpeza ultrassônico para remover o lubrificante de desenho e os finos metálicos. Isso garante uma superfície imaculada para passivação.

Inspeção final de saída– Antes da embalagem, cada lote é 100% classificado opticamente. As câmeras verificam o diâmetro interno, o diâmetro externo, o comprimento do cano e o nivelamento do flange. As rejeições são ejetadas automaticamente. Uma amostra aleatória (AQL 1.0) é então extraída para verificação manual e teste de névoa salina (por lote para pedidos críticos).

Embalagem e envio– Os ilhós aprovados são contados e embalados em sacos plásticos antiestáticos e depois em caixas de papelão. As etiquetas incluem número da peça, número do lote e quantidade. Um Certificado de Conformidade, um certificado de teste de moinho e um relatório dimensional estão incluídos.

Este fluxo de trabalho disciplinado garante que cada ilhó de aço inoxidável para tela que sai da nossa fábrica seja idêntico ao primeiro artigo – e ao último.

Você também pode visitar nosso vídeo para saber como fazemos um ilhó

Documentação de qualidade – O que você recebe

Cada remessa inclui:

• Certificado de teste de moinho (química, dureza por número de calor)
• Relatório de inspeção do primeiro artigo (para novas matrizes ou novas bobinas)
• Relatório de inspeção dimensional (10 ilhós do lote)
• Certificado de passivação (conformidade com ASTM A967)
• Certificado de Conformidade (assinado, rastreável em lote)

A Nuote Metals possui certificação ISO 9001:2015. As declarações RoHS e REACH são fornecidas para todos os materiais.

Políticas para Ordens de Produção

• Quantidade mínima de pedido – 2.000 peças (304), 3.000 peças (316)
• Prazo de entrega (tamanhos de estoque) – 5 a 7 dias úteis
• Prazo de entrega (barril personalizado) – 10 a 12 dias úteis
• Despesas de ferramentas – Nenhuma para tamanhos padrão (ID de 5–12 mm)
• Devoluções – Peças defeituosas substituídas às nossas custas

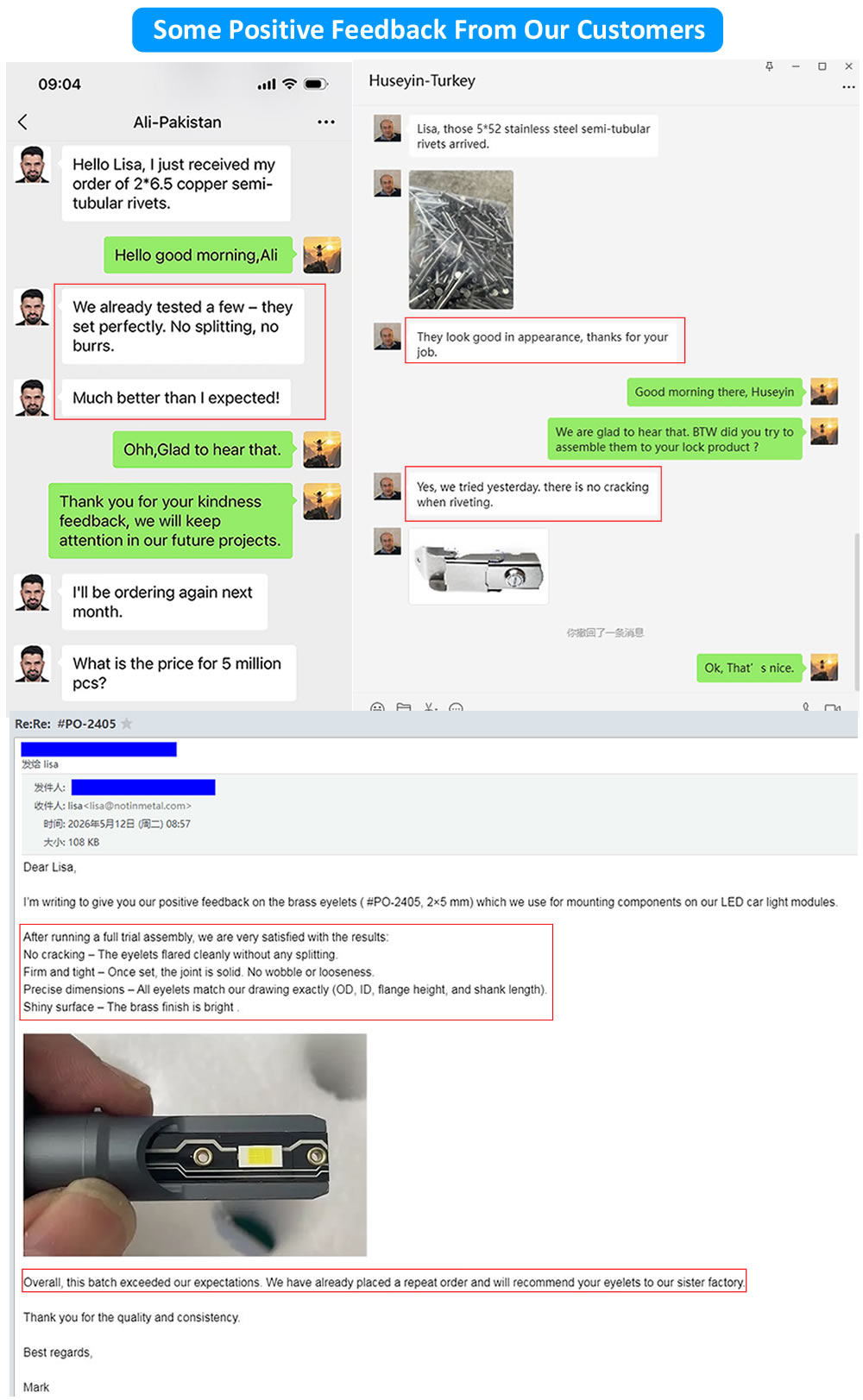

Ouça o que nossos clientes dizem

Três perguntas que respondemos com frequência

Q1: Vejo que você oferece aço inoxidável 304 e 316. Para uma barraca usada em camping costeiro (névoa salina), é necessário o 316?

R: Para uso costeiro ocasional (uma semana por ano), 304 geralmente é suficiente. Nossos ilhós 304 passivados resistem de 200 a 500 horas de névoa salina. Para exposição costeira contínua – uma tenda montada perto do oceano durante meses, ou uma cobertura de vela – recomendamos o 316. O molibdénio no 316 evita a corrosão por picadas que pode ocorrer mesmo no 304. Para o caso do fabricante de tendas acima, escolheram o 316 porque as suas tendas foram utilizadas em condições costeiras da Patagónia. Se você não tiver certeza, podemos enviar amostras de teste de ambos os graus. Você pode expô-los ao seu ambiente.

Q2: Os ilhós de aço inoxidável para tela podem ser instalados com um martelo manual e um conjunto de matrizes ou preciso de uma prensa?

R: Ambos funcionam. Para volumes baixos (abaixo de 500 ilhós), um martelo manual com bigorna côncava e um punção funciona bem. Coloque o ilhó sobre uma placa de aço, insira o punção e golpeie uma vez. Para volumes de produção, recomendamos uma prensa manual ou pneumática – mais consistente, menos fadiga. Fornecemos um guia de configuração com faixas de força recomendadas para cada tamanho. Para o fabricante da tenda, eles usaram uma prensa operada com o pé de 1,2 toneladas para o ilhó de 8 mm.

Q3: Seus ilhós são estampados profundamente no lençol. Qual a diferença entre isso e os ilhós tubulares e por que isso é importante para a tela?

R: Os ilhós tipo tubo começam em um tubo soldado ou com costura. Essa costura cria uma ligeira saliência no interior do cano. Quando o cano rola durante a presa, a costura pode cortar as fibras da tela. Os ilhós profundos não têm costura – o cano é uma peça única e contínua de metal. Nossos ilhós de aço inoxidável para tela são estampados profundamente. O cano rola suavemente sem qualquer transição brusca. Para o fabricante de tendas, isso eliminou o rasgo do tecido que sofria com o ilhó tipo tubo de um concorrente.

Verifique antes de fazer o pedido

Cada tela é diferente. Um comprimento de cano que funcione para pato de algodão de 18 onças pode estar errado para lona revestida de poliéster de 10 onças.

Nuote Metalsoferece um teste simples. Envie-nos uma amostra de 10cm x 10cm da sua tela. Diga-nos o diâmetro interno que você precisa. Vamos definir o nossoilhós de aço inoxidável para telaem seu material e devolva a montagem para você. Sem custo. Sem obrigação.

Contate-nos com o tipo de tela e tamanho de ilhó desejado. Seu conjunto de teste será enviado em três dias úteis.
