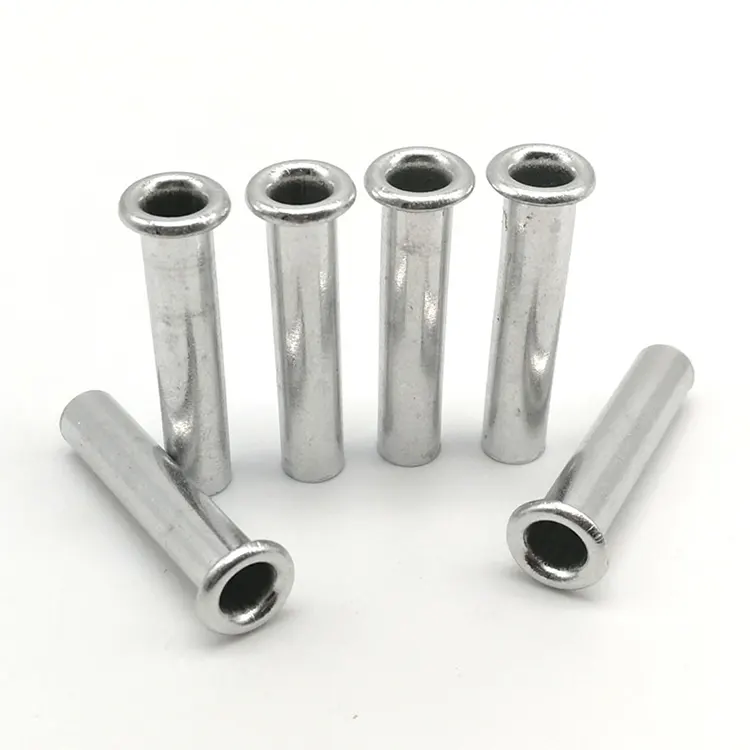

Rebites ocos de aço

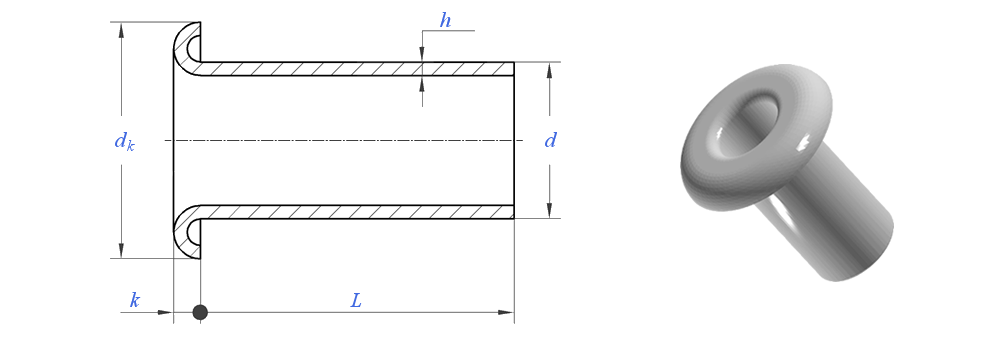

Rebites ocos de açosão fixadores totalmente ocos com furo central. Ao contrário dos rebites sólidos ou semitubulares, os rebites ocos têm uma parede fina que se alarga para fora durante a instalação com força mínima – normalmente 15–20% do que um rebite sólido requer. Eles são a opção mais resistente e econômica da família de rebites ocos.

Oferecemos duas rotas de fabricação para eles, e a escolha depende de suas necessidades específicas:

Corte de tubo + cabeçalho- Começamos com tubo de aço, cortamos no comprimento certo e formamos a cabeça em uma das extremidades. Econômico para diâmetros maiores e paredes mais espessas, com prazos de entrega de ferramentas mais rápidos.

Desenho profundo da folha– Começamos com chapa de aço e formamos o rebite através de trefilação progressiva. Produz uma construção contínua, de peça única, com espessura de parede consistente e furo interno liso, ideal para paredes mais finas e tolerâncias mais restritas.

Revisamos seu desenho e recomendamos a rota de fabricação ideal na fase de cotação.

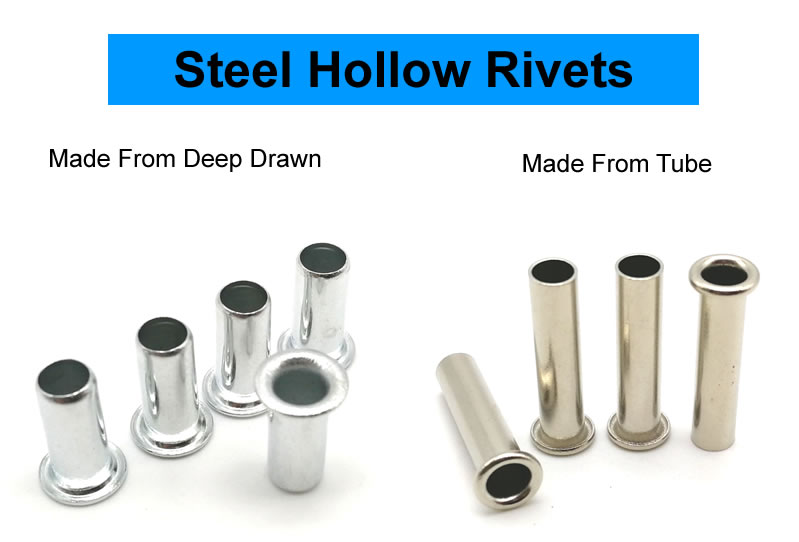

Corte de tubos vs. estampagem profunda – Qual processo é ideal para você?

Se você não tiver certeza de qual processo é adequado para sua aplicação, envie-nos seu desenho. Analisaremos e recomendaremos o método ideal – sem nenhum custo.

Acabamentos Disponíveis

Oferecemos vários acabamentos de superfície para rebites ocos de aço para atender aos requisitos de sua aplicação:

Uma aplicação real – estatuetas artesanais de madeira

Um fabricante de estatuetas artesanais de madeira e peças decorativas precisava de um fecho de baixa força para fixar braços móveis e peças acessórias. Cada estatueta exigia 9 rebites ocos – 3 para cada junta de braço e 3 para acessórios decorativos. Os parafusos anteriores afrouxaram com o tempo e o cliente queria um fixador permanente que não rachasse a madeira macia durante a instalação.

Fornecemos rebites ocos de aço zincado – haste de 2,5 mm, cabeça redonda de 5,0 mm e comprimento de cano de 4,0 mm. O design oco alargava-se com força mínima – sem rachar a madeira macia. O revestimento de zinco forneceu proteção contra corrosão para exibição de longo prazo. O cliente testou 500 estatuetas (4.500 rebites). Após 5.000 ciclos de movimento, zero afrouxamento, zero divisões. Eles agora encomendam nossos rebites ocos em lotes de 200.000 peças anualmente.

Como fabricamos rebites ocos – duas rotas

Rota 1: Corte de Tubo + Rumo

1. Aquisição de estoque de tubos – Tubos de aço certificados de fábricas aprovadas. Cada lote vem com um certificado de teste do moinho e um número de aquecimento.

2. Inspeção do material de entrada – O estoque do tubo foi verificado quanto ao diâmetro externo (±0,02 mm), espessura da parede e composição do material.

3. Corte do tubo – O tubo é cortado no comprimento preciso da peça bruta.

4. Direção – O tubo cortado em bruto é colocado em uma prensa de direção. Uma matriz de metal duro forma a cabeça em uma das extremidades.

5. Corte – A rebarba ao redor da borda da cabeça é removida.

6. Rolamento – As micro-rebarbas são eliminadas.

7. Chapeamento ou Revestimento – Zinco, níquel, óxido preto ou outros acabamentos aplicados conforme especificado.

8. Inspeção Final – triagem 100% óptica. Amostra AQL verificada manualmente.

Rota 2: estampagem profunda da folha

1. Aquisição de estoque de chapas – Chapas de aço certificadas de fábricas aprovadas.

2. Inspeção de material de entrada – Estoque de chapa verificado quanto à espessura e composição do material.

3. Estampagem Profunda Progressiva – A folha é alimentada em uma prensa de transferência com uma matriz progressiva de múltiplas estações. Em uma única sequência contínua, a matriz molda um disco, puxa-o para dentro de um copo, aprofunda-o até o comprimento final do cilindro e perfura o fundo para criar o furo oco.

4. Flange – O flange é cunhado de forma plana e paralela.

5. Rolamento – As micro-rebarbas são eliminadas.

6. Chapeamento ou Revestimento – Aplicado conforme especificado.

7. Inspeção Final – triagem 100% óptica. Amostra AQL verificada manualmente.

Prazo de entrega da amostra: padrão de 5 a 7 dias; ferramentas personalizadas: 15–20 dias.

Nosso processo de controle de qualidade

Seguimos um sistema de inspeção em camadas para cada lote de rebites ocos de aço – desde o material recebido até o produto acabado.

Inspeção de material recebido– Estoque de tubos ou folhas verificado quanto às dimensões e composição do material. Qualquer material fora da especificação é rejeitado.

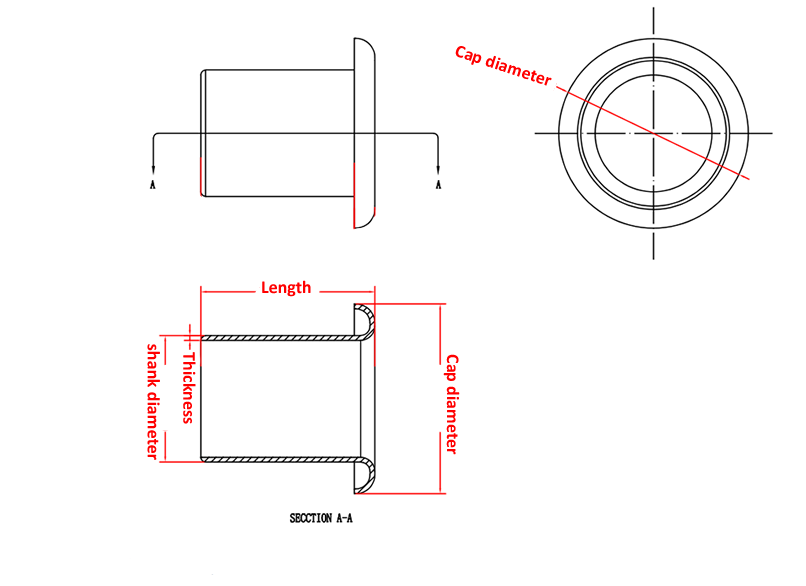

Configuração e inspeção inicial– Quando o ferramental é instalado, os primeiros 10 rebites são examinados sob ampliação em busca de defeitos superficiais. Cada dimensão – diâmetro interno, flange externo, comprimento do cilindro e espessura do flange – é medida em um comparador óptico.

Monitoramento em processo– Durante a produção em massa, os operadores puxam 5 rebites a cada 500 peças. As dimensões críticas são verificadas com paquímetros digitais. Qualquer desvio além da tolerância aciona uma parada imediata da prensa e ajuste da ferramenta.

Verificação de conquista– A cada 2.000 peças, colocamos 3 rebites em uma amostra do seu material real. O rebite laminado é inspecionado quanto à simetria, estanqueidade e formação livre de rachaduras.

Verificação de chapeamento– Espessura verificada por XRF (se aplicável).

Inspeção final de saída– Cada rebite passa por uma máquina de classificação óptica com câmeras de alta velocidade. As rejeições são ejetadas automaticamente. Após a classificação, uma amostra aleatória de AQL (Nível II, 1,0) é verificada manualmente.

Todos os registros de inspeção são retidos por cinco anos e incluídos em cada remessa.

Trabalhando com clientes em todo o mundo

Trabalhamos com fabricantes na América do Norte, Europa e Ásia – desde produtores artesanais de madeira a fornecedores automotivos e construtores de equipamentos industriais. As imagens acima mostram alguns de nossos valiosos parceiros visitando nossas instalações, colaborando em projetos personalizados e compartilhando suas experiências com rebites ocos de aço.

Mantemos total rastreabilidade e documentação de qualidade para cada lote:

• Certificados de materiais – Certificados de teste de moinho rastreáveis ​​até a bobina original
• Relatórios de inspeção dimensional – Medições reais de cada lote
• Verificação de galvanização – Espessura e qualidade documentadas
• Certificado de Conformidade – Assinado, rastreável em lote

Três perguntas que respondemos com frequência

P: "Qual é a diferença entre rebites ocos de aço e rebites semitubulares de aço?"

R: Um rebite oco de aço é totalmente oco – todo o cano é uma parede fina que se alarga para fora durante o ajuste. UMrebite semi-tubular em açotem uma cavidade rasa (45–55% do comprimento do cano) com uma parede mais espessa. Os rebites ocos requerem a menor força de fixação (15–20% do sólido) e são ideais para materiais macios, painéis finos e montagens leves. Os rebites semitubulares oferecem mais resistência (80–90% do sólido) e são melhores para aplicações de uso geral onde é necessário um equilíbrio entre resistência e baixa força de ajuste.

P: "Qual processo de fabricação devo escolher – corte de tubo ou estampagem profunda?"

R: A escolha depende da sua aplicação. O corte de tubo + cabeçote é ideal para diâmetros maiores, paredes mais espessas e prazos de entrega de ferramentas mais rápidos. A estampagem profunda a partir de chapa é melhor para paredes mais finas, tolerâncias mais restritas e requisitos de furo contínuo. Se não tiver certeza, envie-nos seu desenho. Analisaremos sua inscrição e recomendaremos o método ideal – sem nenhum custo.

P: "Como posso evitar que meus rebites ocos de aço quebrem durante a fixação?"

R: Rachaduras durante a presa são um dos problemas mais comuns que ouvimos falar. Aqui estão as prováveis ​​causas e soluções:

Causa 1:O comprimento do cano é muito curto. Se o cano não se estender 1,0–1,5 mm além da espessura do material, a seção oca atinge o fundo e racha. Solução: Meça a espessura total da pilha – ajustaremos o comprimento do cano no seu próximo pedido.

Causa 2:A força de configuração é muito alta. Os rebites ocos necessitam apenas de 15 a 20% da força necessária para os rebites sólidos. Se a sua prensa estiver muito alta, a parede fina racha em vez de alargar. Solução: Reduza a força de ajuste em 30–40% e teste novamente.

Causa 3:O tamanho do furo está muito apertado. Se o furo for subdimensionado, o cano será excessivamente comprimido. Solução: Aumente o tamanho do furo para o diâmetro da haste + 0,15–0,20 mm.

Causa 4:O material é muito duro. Os rebites ocos de aço endurecem se a velocidade da prensa for muito alta ou se as ferramentas estiverem gastas. Solução: Usamos matrizes de metal duro polido e velocidades de alargamento controladas especificamente para elas. Se você estiver enfrentando rachaduras, envie-nos uma amostra de seus rebites rachados e de sua pilha de materiais. Analisaremos a falha e recomendaremos uma correção específica – sem nenhum custo.
