Rebites de cabeça universal

Rebites de cabeça universalsão o fixador “perfeito”. Nem muito alto, nem muito largo, com uma parte superior lisa e arredondada que se adapta confortavelmente à maioria das superfícies. Se uma cabeça redonda for muito estreita e uma cabeça de treliça muito larga, a cabeça universal é a resposta. Oferece um diâmetro de cabeça 2,0–2,2 vezes maior que o da haste – mais largo que redondo (1,6–1,8×), mais estreito que treliça (2,2–2,8×) – e um perfil que parece acabado sem ser volumoso.

Quando você não tem certeza de qual estilo de cabeça escolher, a cabeça universal é a aposta segura. Funciona em quase todas as aplicações, em quase todos os materiais, e fica bem ao fazê-lo.

Universal vs. Round vs. Truss – Onde a cabeça universal se encaixa

Quando escolher a cabeça universal:

• Você está montando materiais mistos (metal + plástico, metal + madeira)
• Você deseja um equilíbrio entre área de rolamento e perfil
• Você não tem certeza de qual estilo de cabeçote escolher – universal é o padrão seguro
• Você quer um rebite que tenha uma boa aparência sem chamar a atenção para si mesmo

Dois designs, cinco materiais – o que oferecemos

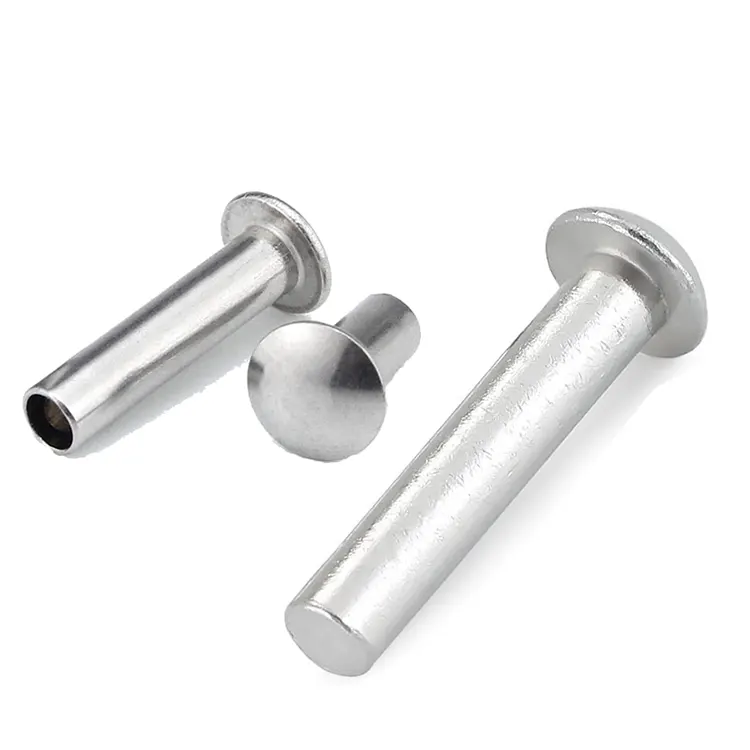

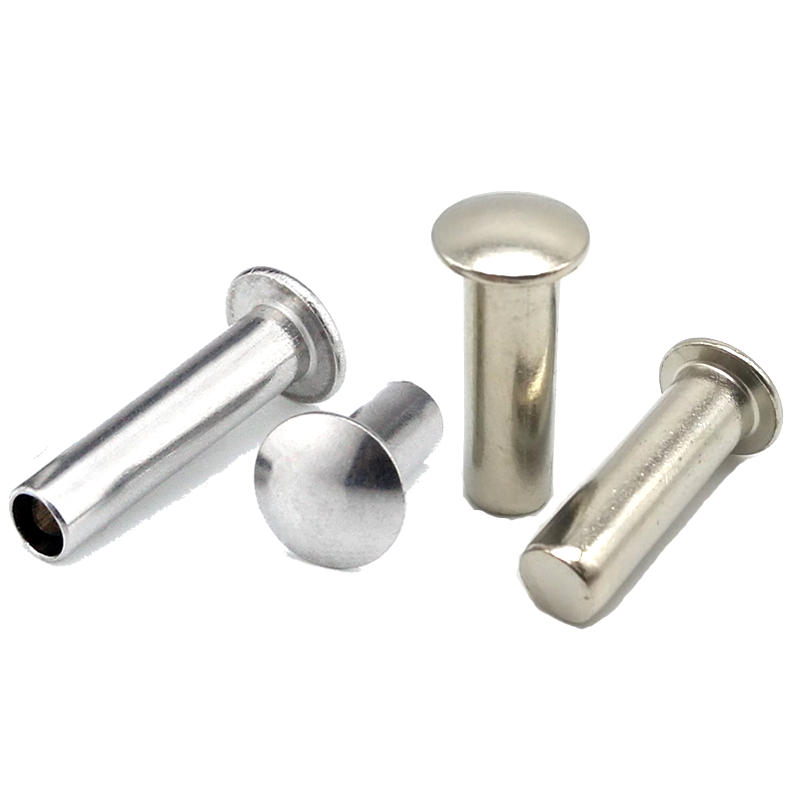

Rebites de cabeça universalestão disponíveis em designs sólidos e semitubulares. O tubular completo não está disponível para este estilo de cabeçote devido à geometria de perfil médio que não fornece comprimento de cano suficiente para um alargamento adequado.

Qual desenho escolher:

Sólido– Toda a haste é sólida. Máxima resistência ao cisalhamento e à tração. Use para aplicações estruturais, juntas de suporte de carga e montagens onde a falha não é uma opção. É necessária uma força de ajuste mais alta.

Semi-tubular– Uma cavidade na cauda reduz a força de ajuste em 70%. Use para produção de alto volume, materiais finos e montagens onde você deseja proteger o material circundante. 80–90% de resistência sólida.

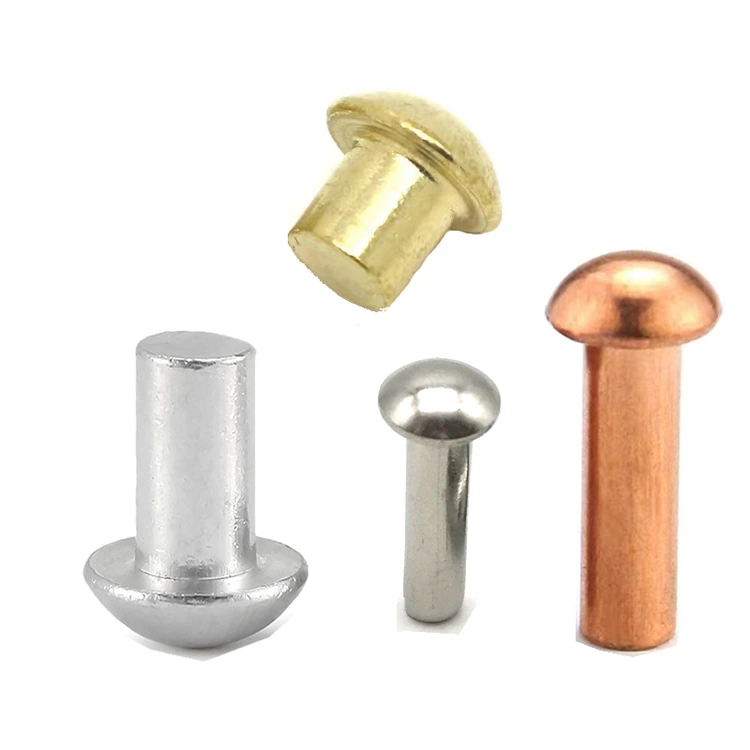

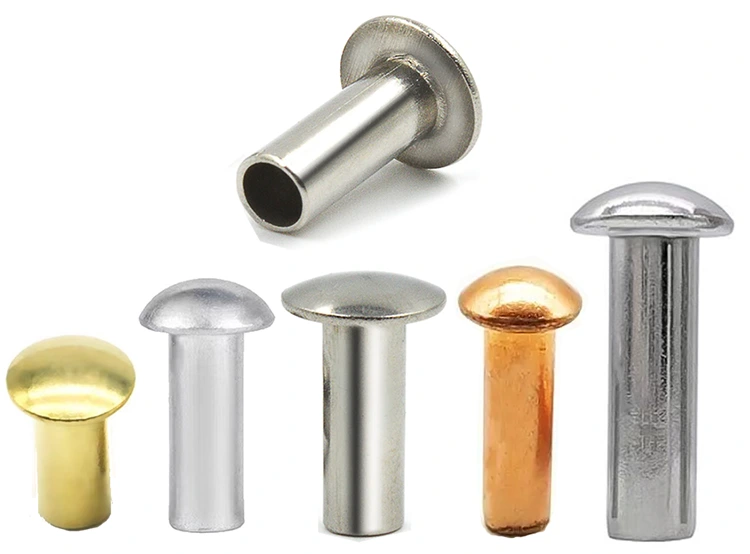

Materiais disponíveis:Aço com baixo teor de carbono, aço inoxidável (304/316), latão (C2680), cobre (C11000), alumínio (5052/5056)

Acabamentos:Zincado, óxido preto, passivado, lacado, niquelado, envelhecido, anodizado, liso – dependendo do material.

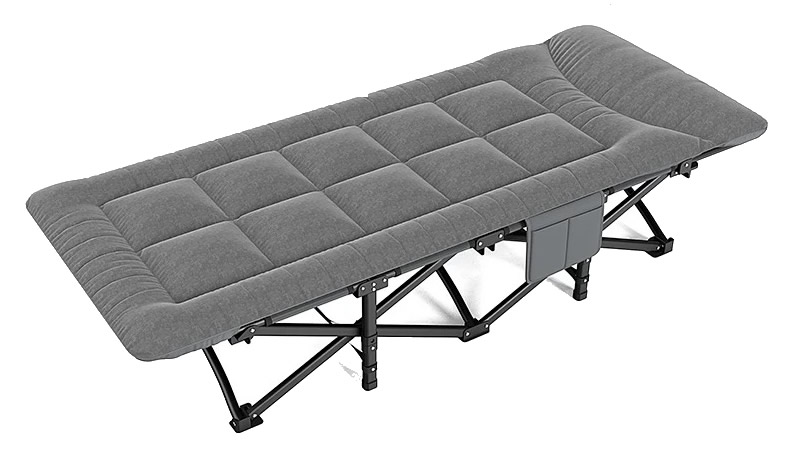

Uma aplicação real – estrutura de cama dobrável para acampamento

Um fabricante de camas de acampamento portáteis estava usando rebites de cabeça redonda nas juntas das dobradiças em tesoura. A cabeça redonda era muito estreita – sob carga, a cabeça puxava através do tubo de aço de parede fina. O fabricante experimentou rebites com cabeça de treliça – eles funcionaram, mas a cabeça larga parecia volumosa e industrial em um produto de consumo. Eles precisavam de um rebite com mais área de apoio do que a cabeça redonda, mas com uma aparência mais limpa do que a cabeça de treliça – algo que segurasse com segurança sem estragar a aparência do produto.

A Nuote Metals forneceu rebites semitubulares de cabeça universal de aço zincado – haste de 5,0 mm, cabeça universal de 10,5 mm, comprimento de cano de 14,0 mm. A cabeça universal proporcionou a área de apoio extra necessária para evitar a passagem – o diâmetro da cabeça de 10,5 mm proporcionou um aumento de 38% na área de apoio em relação à cabeça redonda original. O perfil liso e arredondado parecia limpo e acabado. A cavidade semitubular manteve a força de ajuste baixa, evitando a distorção da tubulação de parede fina.

O fabricante testou 500 rebites em 250 leitos. Após 5.000 ciclos de dobragem com uma carga de 120 kg, sem puxar, sem afrouxar, sem danos. Eles agora encomendam rebites de cabeça universal em lotes de 150.000 peças anualmente.

Como eles são especificados – nós simplificamos

Os rebites de cabeça universal são produzidos sob medida de acordo com suas necessidades exatas. Aqui está o que precisamos para acertar suas especificações.

As dimensões que precisamos:

• Diâmetro da haste – 1,5 mm a 8,0 mm. Esta é a parte que passa pelo seu buraco.
• Diâmetro da cabeça – normalmente 2,0–2,2× diâmetro da haste, mas podemos ajustar para atender às suas necessidades de superfície de rolamento.
• Altura da cabeça – recomendaremos com base em seus requisitos de folga.
• Comprimento total – calculamos isso a partir da espessura da pilha de material.

As escolhas que você faz:

• Material – aço, inoxidável, latão, cobre ou alumínio
• Design – sólido ou semi-tubular
• Acabamento – zinco, passivado, lacado, níquel, anodizado, antigo, etc.

Se você não tiver certeza sobre o diâmetro ou altura da cabeça:Envie-nos uma foto da sua montagem ou uma peça de amostra. Recomendaremos as dimensões ideais do cabeçote universal para sua aplicação. Não cobramos por consultoria de engenharia.

Prazo de entrega da amostra: 5–10 dias para especificações padrão. Ferramentas personalizadas: 15–20 dias.

O perfil de cabeça universal – equilibrado, versátil e confiável

A cabeça universal é o estilo de cabeça mais versátil que fabricamos – e o mais indulgente. Ele funciona em quase todas as aplicações, e é por isso que costuma ser a escolha padrão para engenheiros que não têm certeza de qual estilo de cabeçote especificar.

O que torna a cabeça universal diferente:

O perfil equilibrado– A cabeça universal foi intencionalmente projetada para ser o “meio termo”. Suficientemente largo para evitar a passagem na maioria dos materiais, baixo o suficiente para evitar que se prendam e arredondado o suficiente para parecer acabado em produtos de consumo.

O topo liso e arredondado– Ao contrário da borda afiada de uma cabeça de treliça ou da cúpula proeminente de uma cabeça redonda, a cabeça universal tem um raio suave e contínuo do centro para a borda. Isso reduz os empecilhos e confere uma aparência profissional.

A generosa superfície de apoio– Com 2,0–2,2 vezes o diâmetro da haste, o cabeçote universal oferece uma área de rolamento significativamente maior do que um cabeçote redondo – o suficiente para a maioria das montagens de materiais mistos.

Como o tornamos consistente:

Título de precisão –O perfil universal da cabeça é cortado em nossas matrizes de metal duro com um raio de coroa e ângulo de aresta específicos. Cada rebite obtém o mesmo perfil.

Controle de concentricidade –A cabeça deve estar centralizada na haste dentro de ±0,10 mm. Cabeças descentralizadas reduzem a eficácia do rolamento e parecem erradas.

Acabamento de superfície– Nossas matrizes são polidas com acabamento espelhado para produzir uma cabeça limpa e sem manchas.

O resultado:Cabeçotes universais que funcionam em materiais mistos, têm aparência profissional e são ajustados de forma confiável – lote após lote.

O que verificamos – e por que os cabeçotes universais precisam de controle consistente

Cabeças universais não são o estilo de cabeça mais difícil de fazer – isto é, cabeça redonda. Mas eles precisam de controle consistente porque seu design “intermediário” significa que eles são usados ​​na mais ampla gama de aplicações. Um desvio que possa ser aceitável em um cabeçote redondo (usado apenas em metal) pode causar problemas em um cabeçote universal (usado em materiais mistos).

Aqui está o que assistimos:

• Diâmetro da haste – ±0,05 mm. Se a haste estiver muito solta no furo, o rebite irá inclinar. Se estiver muito apertado, não será inserido. Verificamos isso antes do início da produção e monitoramos durante toda a produção.
• Diâmetro da cabeça – ±0,15mm. A superfície de rolamento é a razão pela qual você escolheu o cabeçote universal. Se a cabeça for subdimensionada, você perde área de apoio. Se for superdimensionado, pode não caber na sua folga.
• Altura da cabeça – ±0,10mm. Muito alto e fica preso. Muito curto e parece errado. Verificamos isso em cada lote.
• Concentricidade – ±0,10mm. Uma cabeça torta reduz a eficácia do rolamento. Também parece errado – e as cabeças universais são frequentemente visíveis nos produtos de consumo.
• Profundidade da cavidade (semitubular) – 45–55% do comprimento do cano. Muito raso e a força de ajuste permanece alta. Muito profundo e o clinch é fraco.
• Comprimento total – ±0,15 mm. Deve corresponder à espessura da pilha de material para uma formação de rebitagem adequada.

Como detectamos problemas antecipadamente:

Sua remessa – O que lhe enviamos

Quando seus rebites de cabeça universal chegam, eles vêm com um registro completo do que foi feito e como foi verificado.

O que você encontrará na caixa:

• Rebites em sacos plásticos selados – etiquetados com número de peça, número de lote e quantidade. Sem peças soltas, sem adivinhações.
• Certificado de material – Composição química e propriedades de tração da bobina original. Rastreável ao número do calor.
• Folha de inspeção – Medidas reais de 10 rebites do seu lote. Não apenas “dentro da tolerância” – os números reais que medimos.
• Certificado de acabamento – Se seus rebites forem banhados ou revestidos, incluímos verificação de espessura por XRF.
• Documento de conformidade – Assinado pelo nosso gerente de controle de qualidade, com número de lote exclusivo para rastreabilidade.

Por que isso é importante:Se ocorrer uma falha em campo, você terá os registros para rastreá-la até a bobina exata de material e a produção exata. Mantemos cópias por cinco anos – mas recomendamos que você guarde as suas também.

Certificado para:ISO 9001:2015, RoHS, REACH

Onde eles são usados

• Camas e móveis dobráveis ​​– Articulações em tesoura, conjuntos de estrutura, pontos de articulação
• Hardware - Dobradiças de portão, travas, ferragens para portas, componentes de cerca
• Produtos residenciais – Ferragens para janelas, ferragens para armários, montagens decorativas
• Automotivo – Acabamento interno, conjuntos de painéis, componentes de assentos
• Equipamentos industriais – Protetores de máquinas, painéis de controle
• Eletrônicos – Gabinetes, chassis
• Fabricação geral – Qualquer montagem onde você não tem certeza de qual estilo de cabeçote escolher

Três perguntas que respondemos com frequência

Q1: Qual é a diferença entre uma cabeça universal e uma cabeça redonda? Eles são parecidos.

R: A cabeça universal é mais larga (2,0–2,2× diâmetro da haste versus 1,6–1,8×) e ligeiramente mais baixa do que uma cabeça redonda. Ele também tem um perfil mais contínuo e arredondado – menos domo distinto. A diferença visual é subtil, mas a diferença funcional é real: a cabeça universal proporciona mais área de apoio para evitar a passagem em materiais mistos. Para montagens metal-metal com furos apertados, a cabeça redonda ainda é a melhor escolha. Para materiais mistos, o cabeçote universal é a aposta mais segura.

P2: Qual design devo escolher – sólido ou semi-tubular?

UM:Rebite semi-tubularé a escolha padrão para a maioria das aplicações – 80–90% da resistência do sólido a 25–30% da força de ajuste. Escolherrebite sólidoquando você precisa de resistência máxima para montagens estruturais e de suporte de carga. O tubular completo não está disponível para cabeçote universal devido à geometria do cabeçote de perfil médio. Todos os três designs estão disponíveis com o mesmo perfil de cabeça universal.

Q3: Qual é o melhor material para rebites de cabeça universal em aplicações externas?

R: Para aplicações externas, recomendamos aço inoxidável (304 ou 316) com acabamento passivado para resistência permanente à corrosão. 304 é suficiente para exposição geral ao ar livre (chuva, umidade). 316 é recomendado para ambientes costeiros ou com névoa salina. Se você estiver trabalhando com um orçamento mais apertado, o aço zincado com cromato amarelo oferece 96 horas de resistência à névoa salina – adequado para uso externo protegido. Na cama dobrável acima, o cliente escolheu aço zincado porque as camas eram usadas em ambientes internos (tendas de camping) e a exposição ocasional ao ar livre era limitada.
