Rebites meio ocos

Vamos esclarecer a confusão de nomenclatura primeiro.Rebites meio ocos, rebites semi-tubulares e rebites semi-tubulares são o mesmo produto. Algumas indústrias usam um termo, outras usam outro. O design é idêntico: uma cavidade rasa na extremidade traseira – normalmente 45–55% do comprimento do cano – que reduz a força de fixação em 70% em comparação com rebites sólidos.

Se você está procurando por “meio oco” e se perguntando se é diferente de “semi tubular” – não é. Fazemos o mesmo fecho em todos os três nomes, para que você possa nos encontrar independentemente do termo usado.

Meio oco vs. sólido – a diferença que importa

Para a maioria das aplicações industriais, moveleiras, automotivas e de hardware, o rebite meio oco oferece resistência mais que suficiente, mantendo a produção eficiente.

Materiais e estilos de cabeça – O que oferecemos

Fabricamos em cinco materiais:

Estilos de cabeça disponíveis:Redondo, plano, oval, escareado, treliça, cogumelo.

Uma aplicação real – montagem de ferragens para portas de garagem

Um fabricante de ferragens para portas de garagem estava usando rebites sólidos para conjuntos de dobradiças e suportes. Os rebites sólidos exigiam uma força de fixação elevada – 3,5 toneladas – o que causava fraturas por tensão nos canais de aço de parede fina. As taxas de rejeição eram altas e a linha de montagem era mais lenta do que a meta de produção.

Eles mudaram para rebites meio ocos – haste de 4,0 mm, cabeça redonda de 7,0 mm, comprimento de cano de 10,0 mm, aço zincado. A força de ajuste caiu de 3,5 toneladas para 1,0 tonelada. As fraturas por estresse desapareceram. A velocidade de montagem aumentou em 35%. O cliente testou 1.000 rebites em 500 montagens. Após 10.000 ciclos de abertura/fechamento, zero falhas. Eles agora encomendam rebites meio ocos em lotes de 200.000 peças anualmente.

Como especificar – O que precisamos de você

Diâmetro da haste– 1,5 mm a 8,0 mm

Comprimento do cano– calculamos a partir da espessura da sua pilha de material

Estilo de cabeça- redondo, plano, oval, escareado, treliça ou cogumelo

Material– aço carbono, aço inoxidável, latão, cobre ou alumínio

Terminar– zinco, passivado, níquel, óxido preto, lacado, anodizado, etc.

Regra de comprimento para rebites meio ocos:Comprimento do cano = espessura da pilha de material + 1,5–2,0 mm.

Prazo de entrega da amostra:Padrão de 5 a 10 dias; ferramentas personalizadas: 15–20 dias.

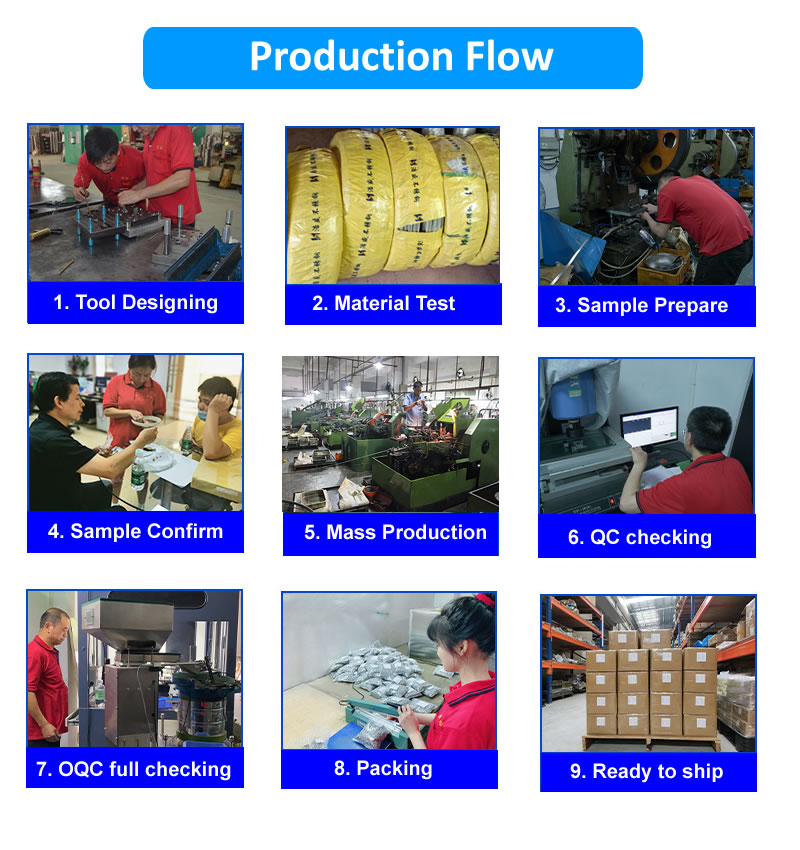

Nosso processo de produção – da matéria-prima ao rebite acabado

1. Aquisição de matéria-prima – Fio certificado de fábricas aprovadas. Cada bobina vem com um certificado de teste do moinho e um número de aquecimento.

2. Inspeção de material de entrada – Diâmetro, dureza e composição do material verificados. Bobinas fora da especificação são rejeitadas.

3. Preparação do Ferramental – Matrizes de metal duro inspecionadas e configuradas para a cavidade semi-oca.

4. Inspeção do Primeiro Artigo – 10 rebites medidos em comparador óptico. Diâmetro da cabeça, comprimento do cano e profundidade da cavidade verificados.

5. Produção em massa – Verificações em processo: 5 rebites a cada 500 peças. Qualquer desvio interrompe a imprensa.

6. Inspeção em processo – A cada 2.000 peças, coloque 3 rebites no material de amostra. Clinch inspecionado quanto à simetria e estanqueidade.

7. Inspeção Final de Saída – triagem 100% óptica. Amostra AQL verificada manualmente. Relatório dimensional, certificado de material e Certificado de Conformidade emitidos.

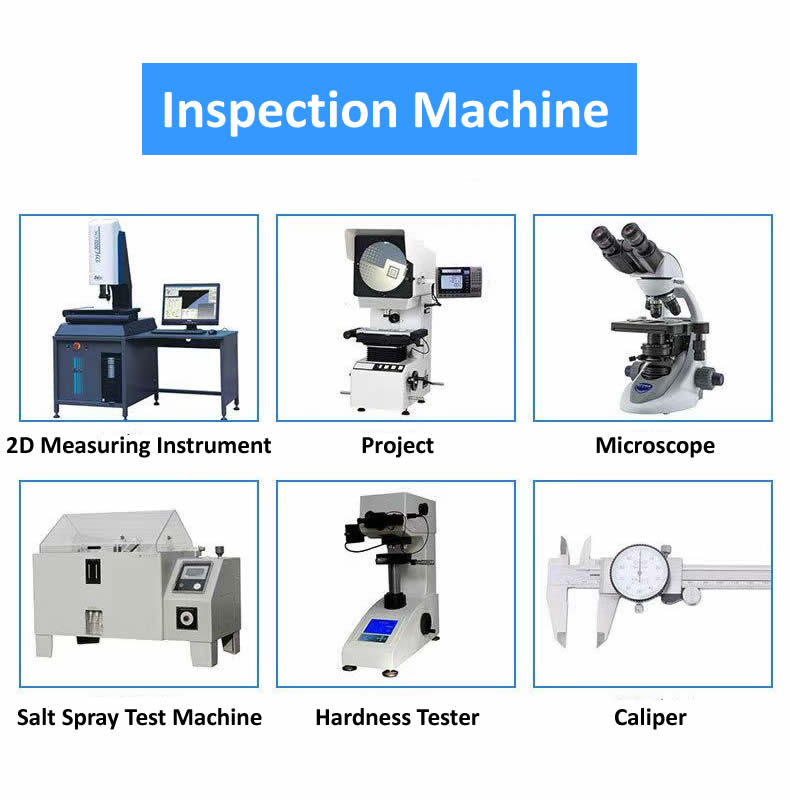

Como verificamos dimensões críticas – nosso laboratório interno

Todos os equipamentos são calibrados anualmente. Os registros de inspeção são mantidos por cinco anos.

O que nossos clientes dizem – Feedback real

Três perguntas que respondemos com frequência

P: "Qual é a diferença entre rebites meio ocos e rebites semitubulares - eles são a mesma coisa?"

R: Sim – eles são o mesmo produto. "Meio oco", "meio tubular" e "semi tubular" são três nomes diferentes para o mesmo projeto de fixador: um rebite com uma cavidade rasa na extremidade traseira que reduz a força de ajuste em 70%. Algumas indústrias usam um termo, outras usam outro. Na Nuote Metals, fabricamos o mesmo produto com os três nomes para que os clientes possam nos encontrar independentemente do termo que procuram.

P: "Como seleciono o comprimento correto do cano para um rebite meio oco?"

R: Selecione um comprimento de cilindro aproximadamente 1,5–2,0 mm maior que a espessura total da pilha de material. Por exemplo, se você estiver unindo duas folhas de 2 mm (total de 4 mm), escolha um comprimento de cilindro de 5,5–6,0 mm. Este comprimento extra fornece material suficiente para que a seção oca role para fora e forme um encaixe seguro sem atingir o fundo. Se o cano for muito curto, o clinche será fraco. Muito longo e o cano pode enrugar. Envie-nos a espessura da pilha de material e recomendaremos o comprimento exato.

P: "Meus rebites meio ocos estão rachando durante a fixação – o que está causando isso?"

R: Rachaduras durante a presa são um dos problemas mais comuns que ouvimos falar. Aqui estão as prováveis ​​causas e soluções:

Causa 1:O comprimento do cano é muito curto. Se o cano não se estender 1,5–2,0 mm além da espessura do material, a seção oca atinge o fundo e racha. Solução: Meça a espessura total da pilha – ajustaremos o comprimento do cano no seu próximo pedido.

Causa 2:A força de configuração é muito alta. Os rebites meio ocos necessitam apenas de 25 a 30% da força necessária para os rebites sólidos. Se a sua prensa estiver muito alta, a parede oca racha. Solução: Reduza a força de ajuste em 30% e teste novamente.

Causa 3:O tamanho do furo está muito apertado. Se o furo for subdimensionado, o cano será excessivamente comprimido. Solução: Aumente o tamanho do furo para o diâmetro da haste + 0,15–0,20 mm.

Causa 4:A profundidade da cavidade é muito profunda. Se a cavidade exceder 55% do comprimento do cano, a parede é muito fina. Solução: Podemos ajustar a profundidade da cavidade para 45–50% no seu próximo pedido.

Se nada disso resolver o problema, envie-nos uma amostra dos seus rebites rachados e da sua pilha de material. Analisaremos a falha e recomendaremos uma correção específica – sem nenhum custo.
