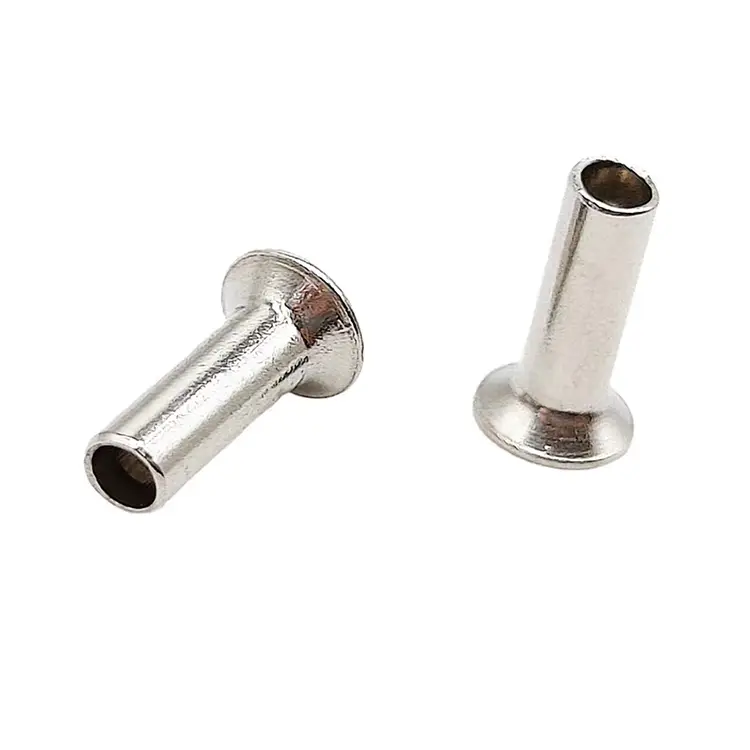

Rebites semi-tubulares de cabeça escareada

Quando a cabeça do rebite não pode sobressair acima da superfície, arebite semi tubular de cabeça escareadaé a resposta. A cabeça cônica fica nivelada ou abaixo da superfície do material, criando um acabamento liso e ininterrupto. E a cavidade semi-oca reduz a força de fixação em 70% em comparação com um rebite sólido.

Se a sua montagem tiver uma superfície deslizante, uma peça correspondente ou simplesmente exigir uma estética limpa – e você precisar manter a produção em andamento rapidamente – este é o fixador que você especifica.

A diferença de acabamento nivelado – escareado vs.

A cabeça escareada requer uma etapa extra – fazer um furo cônico antes de assentar. Mas quando é necessária nenhuma protuberância, essa etapa vale a pena. Painéis aeroespaciais, gabinetes eletrônicos, acabamentos arquitetônicos e em qualquer lugar onde uma superfície lisa é fundamental – é para lá que vão os rebites escareados.

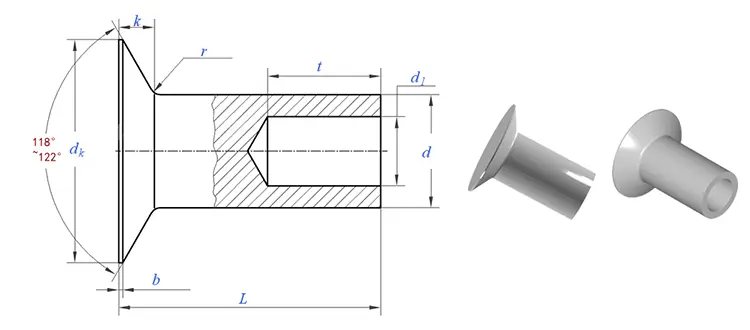

Os dois ângulos da cabeça – 90° vs. 120°

Combine com sua ferramenta de escareador– um rebite de 120° em um escareador de 90° ficará orgulhoso; um rebite de 90° em um escareador de 120° ficará muito profundo. Não recomendamos misturar ângulos.

Semi-tubular vs. sólido – onde o oco vence

O desenho semitubular possui uma cavidade rasa na cauda (45–55% do comprimento do cano). Durante a instalação, apenas a parede fina desta seção oca rola para fora para formar o rebite. Isto é fundamentalmente diferente de um rebite sólido, onde toda a haste deve deformar-se.

Melhor para materiais finos, de alto volume e superfícies niveladas Estrutural, resistência máxima

Uma aplicação real – Painel de acabamento interno automotivo

Um fabricante de painéis de acabamento para interiores automotivos precisava fixar painéis revestidos de tecido nas molduras das portas. Os painéis eram visíveis para os passageiros – qualquer fecho saliente seria inaceitável. Rebites escareados sólidos forneciam o acabamento nivelado, mas exigiam alta força de ajuste que rachava o material fino do painel.

Fornecemos rebites semitubulares de cabeça escareada em aço zincado – haste de 4,0 mm, diâmetro de cabeça de 8,0 mm, ângulo de 90°, comprimento de cano de 8,0 mm. A cavidade semi-oca reduziu a força de assentamento de 3,5 toneladas para 1,0 tonelada – eliminando rachaduras no material do painel. A cabeça escareada de 90° ficou nivelada com a superfície, combinando com a aparência limpa do acabamento interno. O revestimento de zinco forneceu proteção contra corrosão para durabilidade a longo prazo.

O cliente testou 1.000 rebites em 500 painéis de portas. Após 100.000 ciclos de vibração, zero afrouxamento, zero rachaduras. Eles agora encomendam nossos rebites de cabeça escareada em lotes de 250.000 peças anualmente.

Materiais e Acabamentos – O que Oferecemos

A Nuote Metals fabrica rebites semitubulares de cabeça escareada em diversas famílias de materiais:

Acabamentos padrão:Zincado, niquelado, passivado, lacado, envelhecido, liso.

Padrões e tamanhos disponíveis

Nós os fabricamos de acordo com vários padrões internacionais:

O que precisamos de você:

• Diâmetro da haste– 1,5 mm a 8,0 mm (personalizado até 10 mm disponível)
• Ângulo da cabeça– 90° (padrão) ou 120° (conforme GB/T 874)
• Comprimento do cano –calculamos a partir da espessura da pilha de material
• Diâmetro da cabeça –compatível com sua ferramenta de escareador
• Material– aço, inoxidável, latão, cobre ou alumínio
• Terminar– zinco, passivado, níquel, lacado, antigo, etc.

Regra de comprimento para rebites semitubulares:Comprimento do cano = espessura da pilha de material + 1,5–2,0 mm.

Da matéria-prima ao rebite acabado – como os fabricamos

Os rebites semitubulares de cabeça escareada são fabricados através de encabeçamento a frio. A cabeça cônica requer matrizes retificadas com precisão para atingir o ângulo exato da cabeça.

1. Aquisição de materiais – Fio certificado de fábricas aprovadas. Cada bobina vem com um certificado de teste do moinho e um número de aquecimento.

2. Inspeção do material de entrada – Diâmetro (±0,02 mm), dureza e composição do material verificados. O espectrômetro confirma a nota. O material fora das especificações é rejeitado.

3. Configuração do ferramental – Matrizes de metal duro inspecionadas e configuradas para o perfil da cabeça escareada e cavidade semitubular. Ângulo da matriz correspondente à sua especificação (90° ou 120°).

4. Inspeção do Primeiro Artigo – 10 rebites medidos em comparador óptico. Ângulo da cabeça, diâmetro da cabeça, altura da cabeça, diâmetro da haste, comprimento do cano e profundidade da cavidade verificados. Tolerância do ângulo da cabeça: ±1°.

5. Produção em massa – Verificações em processo: 5 rebites a cada 500 peças. Qualquer desvio interrompe a imprensa.

6. Inspeção em processo – A cada 2.000 peças, coloque 3 rebites no material de amostra com escareador pré-perfurado. Ajuste rebitado e nivelado inspecionado.

7. Chapeamento ou Revestimento – Aplicado conforme especificado.

8. Inspeção Final de Saída – triagem 100% óptica. Amostra AQL verificada manualmente. Relatório dimensional, certificado de material e Certificado de Conformidade emitidos.

Nossas Certificações – Prova de Qualidade

Mantemos total rastreabilidade e documentação de qualidade para cada lote:

• ISO 9001:2015 – Sistema de gestão da qualidade certificado
• Conformidade com RoHS – verificada por testes de terceiros da SGS
• Conformidade com REACH – Declaração SVHC atual
• Relatórios de testes SGS – Disponíveis mediante solicitação para lotes específicos

Certificados de materiais – Certificados de teste de moinho rastreáveis ​​até a bobina original

O que nossos clientes dizem – Feedback real

Deixamos que nossos clientes falem por nós. As imagens acima mostram feedback real de fabricantes que usaram nossos rebites semitubulares de cabeça escareada em suas linhas de produção – desde fornecedores de interiores automotivos até fabricantes de eletrônicos e construtores de componentes aeroespaciais.

Eles voltam para nós pelos mesmos motivos:

• Protrusão zero– As cabeças escareadas ficam niveladas, sem problemas, sem interferência
• Configuração de baixa força– Design semi-oco evita danos materiais
• Qualidade consistente –Cada lote atende aos seus requisitos dimensionais e de desempenho
• Entrega confiável– As amostras são enviadas em 5 a 7 dias, produção dentro do cronograma

Três perguntas que respondemos com frequência

P: "Posso obter amostras antes de solicitar quantidades de produção?"

R: Sim – oferecemos amostras para todos os nossos produtos. Para especificações padrão existentes, as amostras são fornecidas gratuitamente – você paga apenas o custo de envio. Para tamanhos personalizados ou ferramentas personalizadas, a disponibilidade da amostra e o prazo de entrega dependem dos requisitos específicos. Entre em contato com nossa equipe de vendas com seu desenho ou especificação, e eles aconselharão sobre o custo da amostra e o prazo de entrega.

P: "Devo escolher rebites semitubulares de cabeça escareada de 90° ou 120°?"

R: Escolha o ângulo que corresponde à sua ferramenta de escareamento existente. 90° é o padrão para a maioria das aplicações de uso geral – móveis, eletrônicos, automotivo e trabalhos industriais em geral. 120° conforme GB/T 874 é usado para aplicações especializadas onde é necessário um escareador mais raso, geralmente em materiais mais espessos ou montagens para serviços pesados. Se você não tiver certeza, 90° é compatível com a grande maioria das brocas escareadoras padrão. Se você nos enviar uma amostra de sua ferramenta de escareamento, poderemos verificar a correspondência antes da produção.

P: "Como seleciono o comprimento correto do cano para um rebite semitubular de cabeça escareada?"

R: Selecione um comprimento de cilindro aproximadamente 1,5–2,0 mm maior que a espessura total da pilha de material. Por exemplo, se você estiver unindo duas folhas de 2 mm (total de 4 mm), escolha um comprimento de cilindro de 5,5–6,0 mm. Este comprimento extra fornece material suficiente para que a seção oca role para fora e forme um encaixe seguro sem atingir o fundo. Se o cano for muito curto, o clinche será fraco. Muito longo e o cano pode enrugar. A cabeça fica nivelada, portanto a profundidade do escareador é incluída na medição da pilha de material. Envie-nos a espessura da pilha de material e recomendaremos o comprimento exato.
