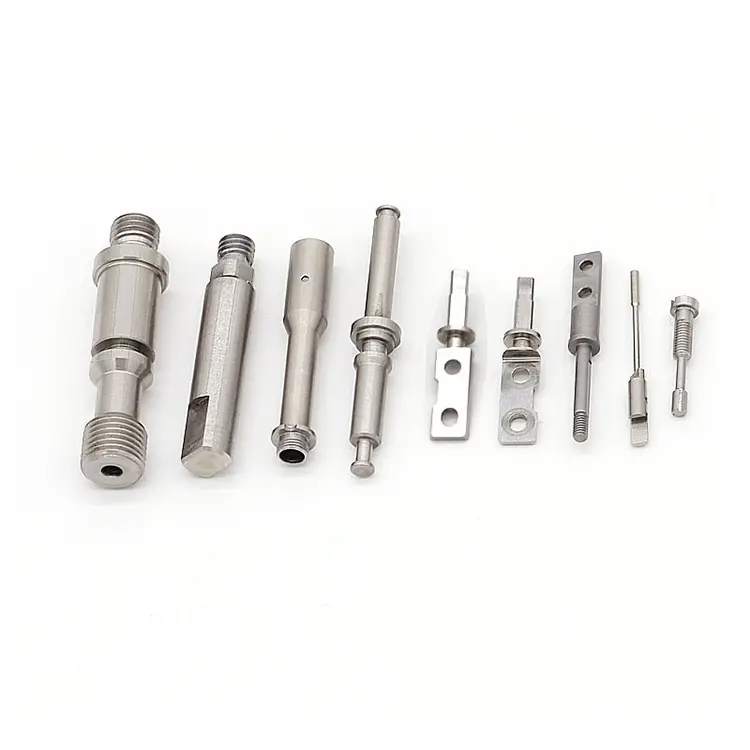

Componentes de precisão para montagens críticas – quando cada interface é importante

Uma peça de precisão é avaliada pelo seu próprio desenho. Um componente de precisão é avaliado pela forma como ele se ajusta, se move, veda ou se comporta quando montado com outros. Essa diferença muda tudo: as tolerâncias que você mantém, os recursos que você inspeciona e os testes que você executa antes do envio.

Na Nuote Metals, fabricamosComponentes de precisão CNCpara montagens onde a falha não é uma opção: instrumentos cirúrgicos, sistemas de injeção de combustível, montagens ópticas e atuadores aeroespaciais. Não usinamos apenas um desenho. Gerenciamos a cadeia de tolerância desde a matéria-prima até a montagem funcional, para que o componente que você recebe funcione na primeira vez - e sempre depois.

O que separa um componente de precisão de uma peça de precisão?

Uma peça de precisão atende às suas dimensões individuais. Um componente de precisão também deve:

• Ajuste com peças correspondentes– a folga ou a interferência devem ser corretas em toda a faixa de tolerância.

• Função sob carga– mover, selar ou conduzir sem vincular, vazar ou perder sinal.

• Sobreviver à montagem– não deformar ou rachar quando pressionado, apertado ou estaqueado.

• Manter o desempenho ao longo do tempo– resiste ao desgaste, fadiga e ciclos térmicos.

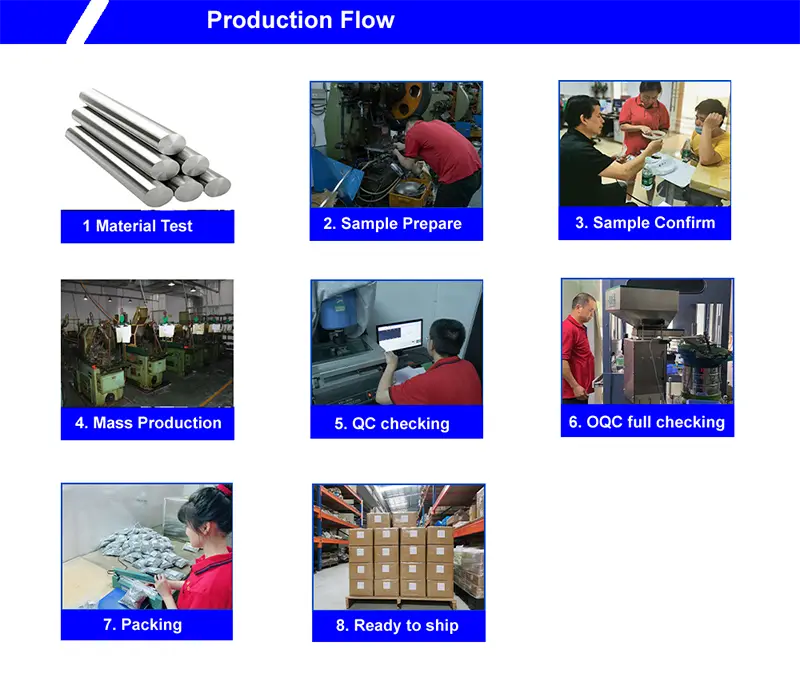

Isso significa que inspecionamos mais do que diâmetros e comprimentos. Verificamos as interfaces de montagem – as superfícies que entram em contato com outras peças. Testamos a função – o movimento ou vedação que o componente executa. E documentamos a rastreabilidade – portanto, se ocorrer uma falha em campo, podemos rastreá-la até um lote, máquina e operador específicos.

A Cadeia de Tolerância – Como Gerenciamos Interfaces

Quando um componente tem três superfícies correspondentes, cada uma com sua própria tolerância, a montagem pode falhar mesmo que cada dimensão individual esteja dentro das especificações. Este é o problema da cadeia de tolerância. Nós gerenciamos isso por:

1. Identificação antecipada de interfaces críticas.

Durante a revisão do DFM, sinalizamos todas as superfícies que coincidem com outra peça. Esses recursos oferecem tolerâncias mais rígidas, medidores dedicados e 100% de inspeção, sem amostragem.

2. Usar medidores funcionais, não apenas micrômetros.

Um medidor de plugue que simula o eixo correspondente informa mais do que uma leitura micrométrica. Construímos medidores personalizados para interfaces críticas, para sabermos que o componente será adequado e não apenas que ele mede corretamente.

3. Controlar os dados entre as operações.

Se o torneamento fizer referência a uma superfície e o fresamento fizer referência a outra, as interfaces poderão não se alinhar. Usamos um único dado para todas as operações, de forma que cada recurso seja posicionado em relação à mesma origem.

4. Verificação após tratamento térmico e acabamento.

O tratamento térmico move o material. O chapeamento adiciona espessura. Uma interface que tenha sido medida perfeitamente após a usinagem pode não caber após o revestimento. Inspecionamos interfaces críticas após todas as operações de acabamento – não antes.

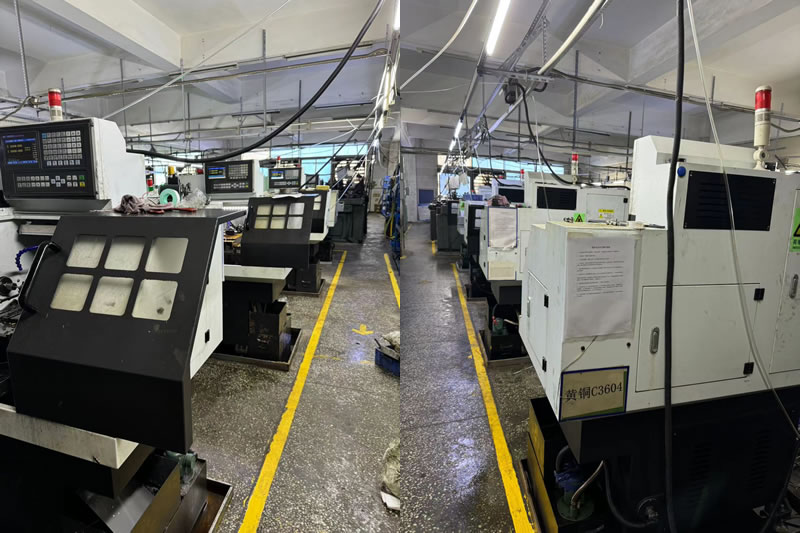

Nossas capacidades – de peças individuais a subconjuntos

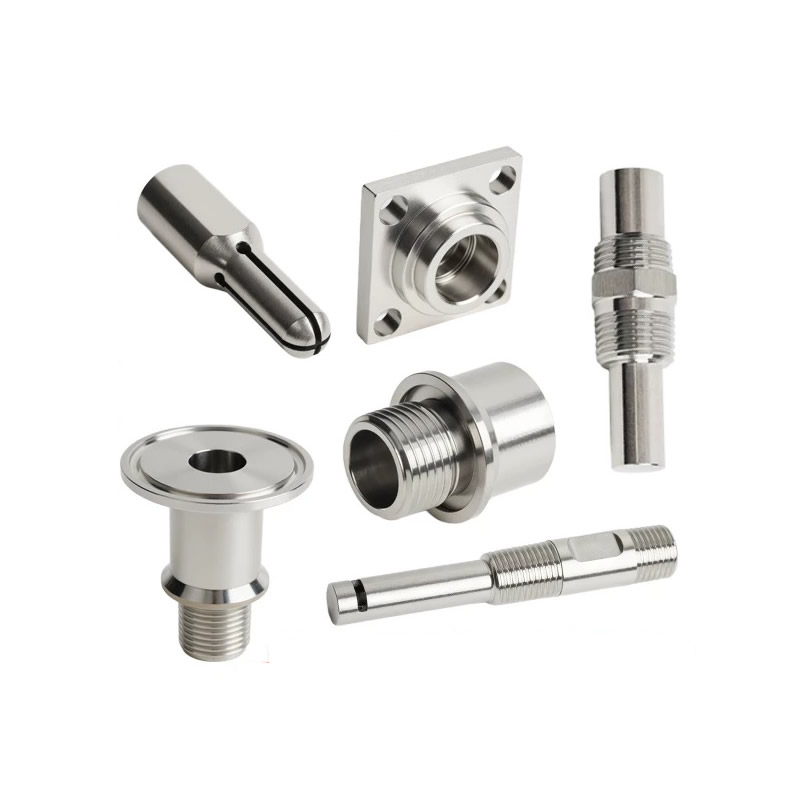

A Nuote Metals forneceComponentes de precisão CNCem uma variedade de processos e materiais. Mas nosso valor real é a integração – podemos usinar múltiplas peças, finalizá-las e montá-las em um subconjunto que chega pronto para sua linha de produção.

Materiais:Aço inoxidável, liga de aço, alumínio, titânio, latão, cobre e plásticos de engenharia.

Volume:Protótipo (1–50), baixo volume (50–5.000), alto volume (5.000–500.000+).

Teste funcional – a etapa que a maioria dos fornecedores ignora

Um componente que mede perfeitamente ainda pode falhar na montagem. Um eixo que atenda à tolerância de diâmetro pode emperrar quando pressionado em um alojamento. Uma superfície de vedação que atenda a Ra 0,4μm pode vazar sob pressão. Testamos a função, não apenas as dimensões.

Testes que realizamos em componentes de precisão:

• Simulação de ajuste por pressão– verificar interferência e força de inserção.
• Teste de vazamento– teste de vazamento de ar ou hélio para componentes selados.
• Continuidade elétrica– para componentes condutores e caminhos de aterramento.
• Movimento e acidente vascular cerebral– para válvulas, atuadores e peças deslizantes.
• Torque e engate da rosca– para interfaces encadeadas.

Cada teste é documentado com valores medidos reais. Você recebe um relatório de teste funcional com sua remessa – não apenas um relatório dimensional.

Um exemplo real – Conjunto de componentes para grampeador cirúrgico

Um fabricante alemão de dispositivos médicos precisava de um conjunto de cinco componentes de precisão que seriam montados em um cartucho de grampeador cirúrgico. Os componentes tinham que se encaixar sem folga, atuar suavemente e resistir à esterilização por óxido de etileno.

O desafio:

O fornecedor anterior usinava cada componente de acordo com seu desenho individual. Mas quando montado, o grampeador falhou – a cadeia de tolerância permitiu muito movimento entre a bigorna e o cartucho.

O que fizemos de diferente:

• Identificou as três interfaces críticas entre componentes durante a revisão do DFM.
• Usinei todos os cinco componentes na mesma célula de precisão, usando a mesma referência.
• Medidores funcionais construídos para verificar o ajuste e o movimento antes do envio.
• Realizei montagem a seco e testes de curso funcional em 100% das unidades.
• Foram enviados 2.200 conjuntos sem rejeições de montagem. O cliente eliminou a inspeção de entrada e reduziu o tempo de montagem em 15%.

Perguntas frequentes sobre componentes de precisão CNC

Q1: Qual é a diferença entre um componente de precisão e uma peça de precisão?

R: Uma peça de precisão atende às suas próprias dimensões de desenho. UMComponente de precisão CNCtambém deve caber e funcionar com peças correspondentes. Isso significa que inspecionamos interfaces, testamos movimento ou vedação e gerenciamos a cadeia de tolerância em vários recursos. Se você nos enviar o desenho de uma única peça, nós a usinamos. Se você nos enviar um conjunto de peças montadas juntas, gerenciamos as interfaces e entregamos um subconjunto funcional.

Q2: Você pode montar componentes de vários materiais?

R: Sim. Usinamos componentes de aço inoxidável, alumínio, titânio, latão, cobre e plásticos e depois os montamos usando juntas de encaixe por pressão, roscadas, estaqueadas ou coladas. Para componentes que serão esterilizados ou expostos a produtos químicos, selecionamos materiais e acabamentos que resistam ao meio ambiente. Cada montagem é testada quanto ao funcionamento e documentada com um registro de rastreabilidade.

Q3: Como você verifica se um componente de precisão caberá na minha montagem?

R: Usamos medidores funcionais que simulam a peça correspondente. Um medidor de plugue que corresponda ao diâmetro do eixo correspondente nos diz mais do que uma leitura micrométrica. Para interfaces críticas, construímos medidores personalizados e inspecionamos 100% da produção, não apenas amostras. Também realizamos montagem a seco e testes funcionais antes do envio, para que você saiba que o componente funciona antes de chegar à sua linha. A Nuote Metals fornece um relatório de teste funcional com cada pedido de componente de precisão.
