Rebites meio tubulares com cabeça de cogumelo

Ao unir materiais macios ou finos onde uma cabeça de rebite padrão pode passar, os rebites meio tubulares com cabeça de cogumelo fornecem a solução ideal. A cabeça larga e abaulada distribui a força de fixação por uma área maior, enquanto a cauda oca permite uma instalação com baixa força.

A Nuote Metals projeta fixadores de precisão há mais de vinte anos. Nossos rebites semi-tubulares com cabeça de cogumelo atendem indústrias que vão desde artigos de couro e estofados até acabamentos automotivos e equipamentos agrícolas - em qualquer lugar que seja necessária uma cabeça larga e de baixo perfil para evitar o rasgo do material.

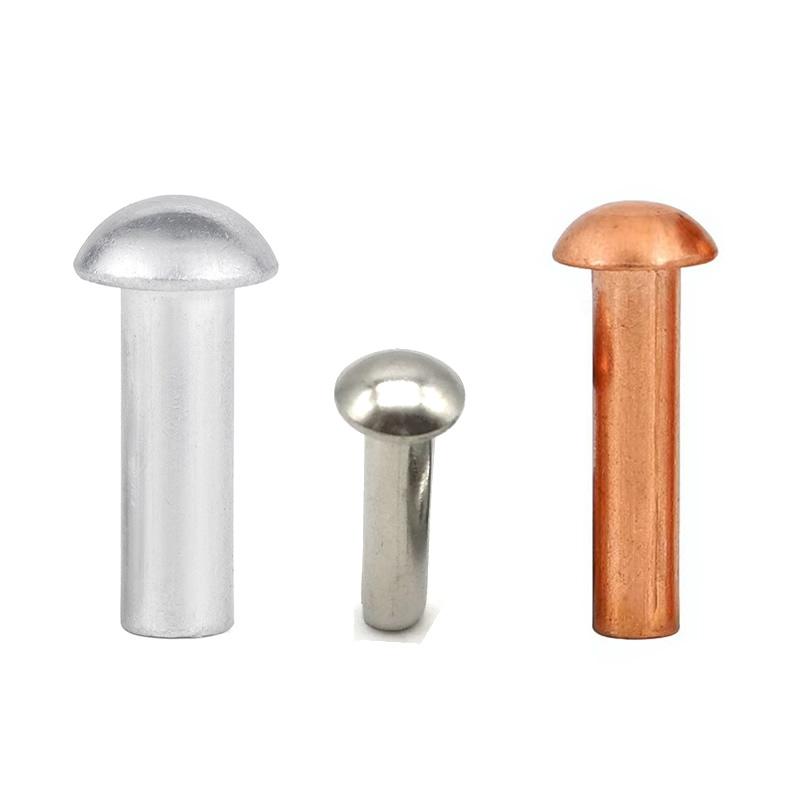

O que são rebites meio tubulares com cabeça de cogumelo?

Os rebites meio tubulares com cabeça de cogumelo apresentam uma cabeça larga e arredondada que se assemelha à tampa de um cogumelo, combinada com uma haste que contém uma cavidade oca rasa na extremidade da cauda (normalmente 40–60% do comprimento da haste).

As características distintivas dos rebites meio tubulares com cabeça de cogumelo incluem:

Grande diâmetro da cabeça – normalmente 2,0–2,5 vezes o diâmetro da haste

Perfil de cúpula baixo – a cabeça sobe apenas 0,6–1,2 mm acima da superfície

Borda lisa e arredondada – sem cantos afiados que possam danificar materiais adjacentes

Cauda meio tubular – reduz a força de fixação em aproximadamente 70% em comparação com rebites sólidos

Esta geometria torna estes rebites particularmente adequados para:

Materiais macios, como couro, borracha, plásticos e compósitos

Chapa de metal fina onde uma pequena cabeça passaria

Conjuntos têxteis, incluindo lona, ​​lona e estofados

Aplicações que exigem resistência à vibração sem danificar o substrato

Por que escolher rebites meio tubulares com cabeça de cogumelo em vez de outros estilos de cabeça?

Antes de examinar as especificações técnicas, considere onde a Nuote Metals recomenda rebites meio tubulares com cabeça de cogumelo em vez de alternativas.

Comparação de estilo de cabeça

Vantagens do design da cabeça de cogumelo

Impede a passagem – a cabeça larga funciona como uma arruela embutida

Reduz o estresse do material – a carga é distribuída por uma área maior

Fornece uma aparência acabada – a cúpula lisa parece profissional

Minimiza o ressalto – a borda arredondada não fica presa nos tecidos ou nas mãos

Compatível com substratos macios – plástico e borracha não quebram sob a cabeça

Diferentes tipos de rebites que fabricamos

Fabricamos diversos tipos de rebites, como rebites maciços, rebites semi-tubulares e rebites tubulares completos e rebites especiais personalizados.

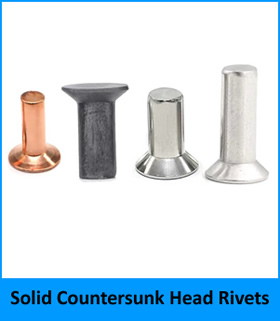

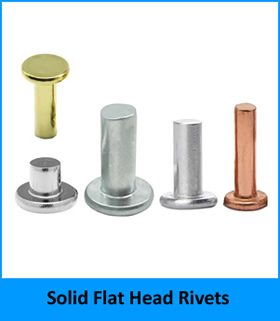

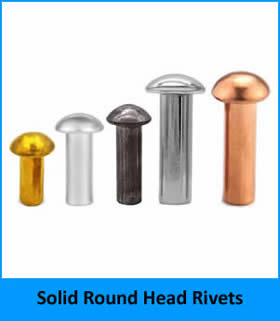

1. Rebites sólidos, incluindo rebites sólidos de cabeça redonda, rebites sólidos de cabeça plana e rebites sólidos de cabeça escareada em diferentes materiais.

Se você quiser saber mais sobre nossos rebites sólidos, clique em

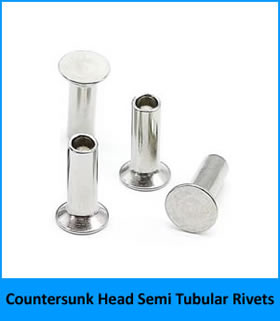

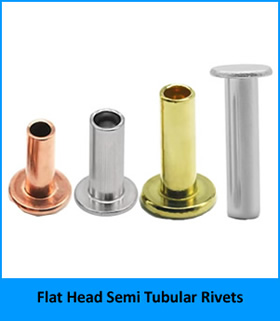

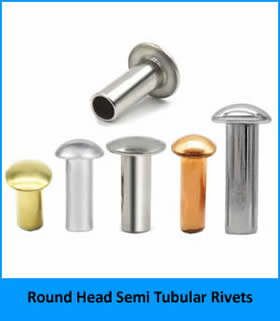

2. Rebites semi-tubulares, incluindo rebites semi-tubulares de cabeça redonda, rebites semi-tubulares de cabeça plana e rebites semi-tubulares de cabeça escareada em diferentes materiais.

Clique  para ver mais sobre nossos rebites semi-tubulares.

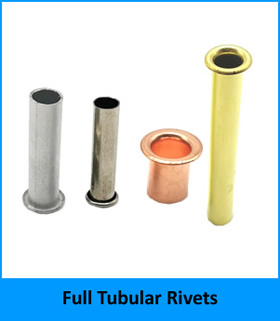

3. Rebites tubulares completos em latão, cobre, aço inoxidável, alumínio e aço.

Se você quiser saber mais sobre rebites tubulares, clique

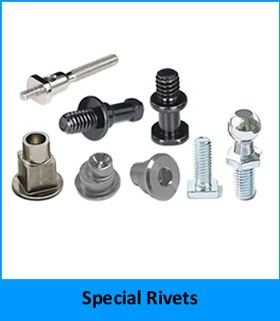

4. Rebites Especiais

Cilck  para ver mais sobre nossos rebites especiais.

Parâmetros detalhados do produto de rebites tubulares com cabeça de cogumelo Nuote Metals

Todos os rebites tubulares com cabeça de cogumelo deNuote Metalssão fabricados em aço de baixo carbono, latão ou alumínio, dependendo dos requisitos da aplicação. A cabeça em forma de cogumelo foi projetada para fornecer área de apoio máxima, mantendo um perfil baixo.

Especificações de materiais

Dimensões Padrão – Rebites Meio Tubulares com Cabeça de Cogumelo em Aço

Nuote Metalsfabrica rebites semi-tubulares com cabeça de cogumelo na seguinte faixa de tamanho padrão. Dimensões personalizadas estão disponíveis para pedidos de volume.

Tolerâncias: Diâmetro da haste ± 0,05 mm, diâmetro da cabeça ± 0,15 mm, altura da cabeça ± 0,10 mm, comprimento total ± 0,15 mm. A profundidade oca é de aproximadamente 50% do comprimento do cano para rebites meio tubulares padrão.

Dados de desempenho mecânico (aço, diâmetro de 4 mm, punho de 2 mm)

Caso do cliente – Cama dobrável de acampamento (aço, niquelado)

Um fabricante de móveis compactos para camping nos abordou com um problema recorrente. Sua cama dobrável usava rebites de cabeça redonda nas juntas das dobradiças em tesoura. A cabeça redonda se projetava muito, raspando na superfície do tecido durante a dobragem. Pior ainda, os rebites de aço zincado apresentaram ferrugem branca após alguns usos em condições úmidas. Eles precisavam de um rebite com cabeça mais larga e inferior para limpar o tecido, além de melhor resistência à corrosão.

Recomendamos um rebite semi-oco com cabeça de cogumelo de aço e niquelado. A haste de 5 mm e a cabeça em cogumelo de 11 mm ficavam orgulhosas de apenas 1,6 mm - baixa o suficiente para limpar o tecido, mas larga o suficiente para distribuir a carga da dobradiça. O revestimento de níquel forneceu 96 horas de proteção contra névoa salina (contra 48 horas para o zinco), eliminando o problema de ferrugem. A cavidade semi-oca reduziu a força de ajuste em 70%, evitando a deformação da fina tubulação de aço.

O cliente testou 200 rebites em 50 bases. Depois de 5.000 ciclos de dobramento e uma semana em uma câmara de umidade, sem problemas, sem ferrugem, sem afrouxamento. Eles agora usam nossos rebites com cabeça de cogumelo niquelados em toda a sua linha de produtos para camas dobráveis.

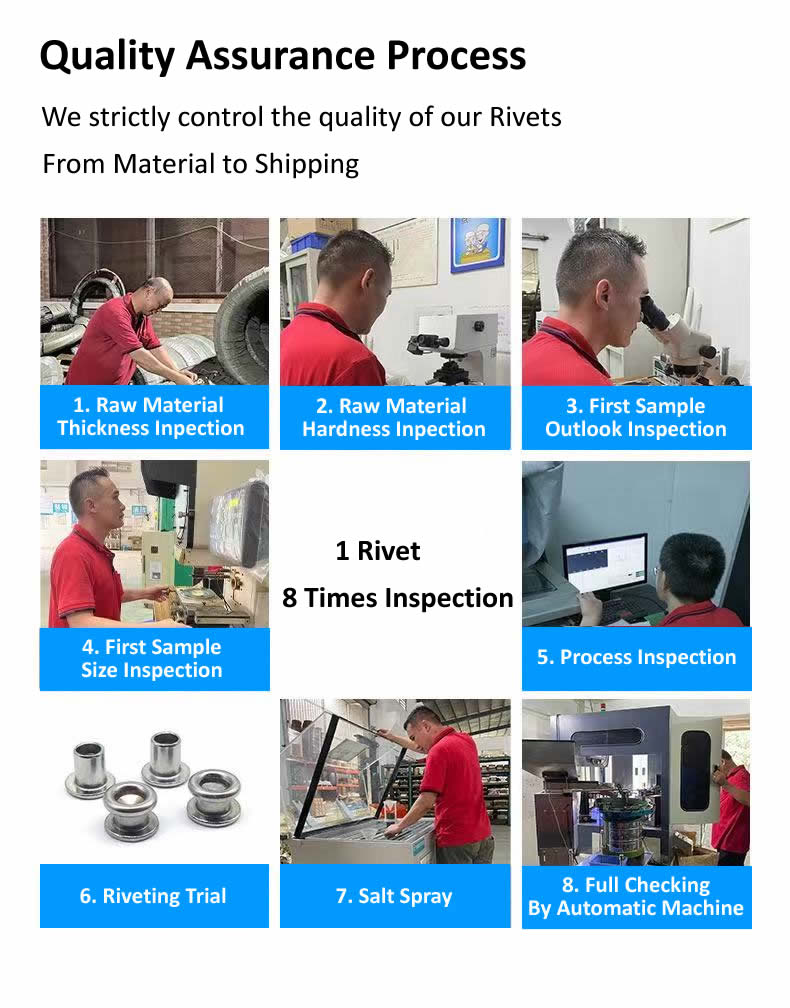

Nosso processo de controle de qualidade – do fio de entrada à caixa de saída

Não confiamos na sorte. Cada lote de rebites tubulares com cabeça de cogumelo passa por uma sequência de inspeção documentada usando instrumentos calibrados. Abaixo está nosso fluxo de trabalho padrão.

Fluxo de inspeção passo a passo

Inspeção de fio de entrada– Verificamos o diâmetro da matéria-prima com um micrômetro digital (precisão ±0,001mm). Uma amostra de cada bobina é testada quanto à dureza usando um testador de dureza Rockwell (escala HRB). Somente faça a fiação dentro das passagens HRB 70–85.

Inspeção do primeiro artigo–aparência– Os primeiros 10 rebites da máquina de cabeçalho são examinados sob um microscópio de um fabricante de ferramentas (ampliação de 20×). Procuramos rachaduras, rebarbas, cabeças irregulares ou marcas superficiais.

Inspeção do primeiro artigo– dimensões– Utilizando um paquímetro digital (resolução 0,01 mm) e um micrômetro, medimos o diâmetro da haste, o diâmetro da cabeça, a altura da cabeça e o comprimento total. Um projetor de perfil (comparador óptico) projeta o rebite com ampliação de 20× para verificar a profundidade da cavidade e a concentricidade da cabeça. Um sistema de medição de imagem 2.5D captura o contorno completo e o compara com o desenho CAD. Todas as medições devem estar dentro de ±0,05 mm para haste e ±0,15 mm para comprimento.

Inspeção em processo– Durante a produção, o operador puxa 5 rebites a cada 500 peças. As dimensões são verificadas com um paquímetro digital e um medidor de profundidade da cavidade. Qualquer desvio além da tolerância interrompe a prensa.

Configuração de teste (rebitagem experimental)– A cada 2.000 peças, colocamos 3 rebites em uma amostra representativa de material usando uma prensa hidráulica. O clinch é inspecionado quanto à simetria e estanqueidade. Não são aceitos rebites soltos ou rachados.

Teste de névoa salina (se necessário)– Para rebites externos ou revestidos, colocamos as amostras em uma câmara de teste de névoa salina (ASTM B117). Aço com niquelagem: mínimo de 96 horas. Aço inoxidável: 200–500 horas (304) ou mais de 1.000 horas (316). Um certificado é emitido com o lote.

Inspeção final de saída– Antes da embalagem, cada rebite passa por uma máquina de classificação óptica com câmeras de alta velocidade. Ele verifica o diâmetro da cabeça, a altura da cabeça, o diâmetro da haste, o comprimento total e a profundidade da cavidade. As rejeições são ejetadas automaticamente. Uma amostra aleatória de AQL (Nível II, 1,0) é então extraída para verificação manual usando paquímetros, micrômetros e um projetor de perfil.

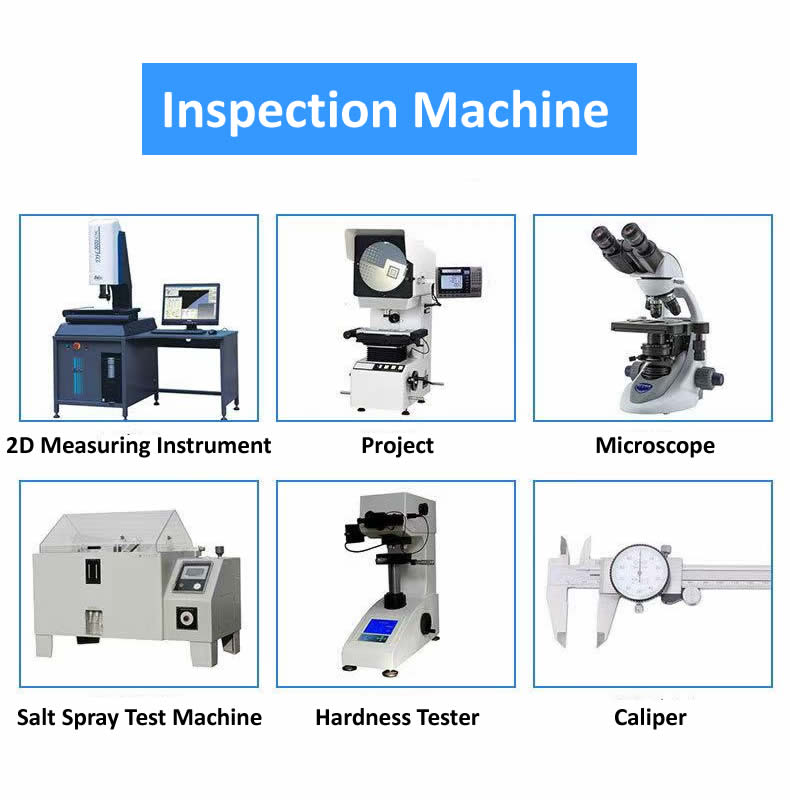

Nossa lista de equipamentos internos

Todos os equipamentos são calibrados anualmente por um laboratório terceirizado credenciado. Os registros são mantidos por cinco anos.

Nuote Metals não gacho. Nós medimos. Cada rebite meio tubular com cabeça de cogumelo que sai de nossa fábrica passou por essas verificações.

Confiança por meio de testes

Cada lote de rebites meio tubulares com cabeça de cogumelo da Nuote Metals passa por:

Inspeção dimensional – diâmetro da cabeça, altura da cabeça, diâmetro da haste, profundidade oca

Teste de dureza – escala Rockwell apropriada ao material

Teste pull-through – em substrato representativo (couro, plástico ou tecido)

Teste de névoa salina – para produtos revestidos (zincado: mínimo de 72 horas)

Guia de instalação para rebites meio tubulares

A instalação adequada de rebites semi-tubulares com cabeça de cogumelo requer atenção ao tamanho do furo e à seleção da ferramenta de ajuste. Siga estas etapas da Nuote Metals:

Preparação Pré-Instalação

Selecione o diâmetro correto do furo – 0,25–0,30 mm maior que o diâmetro da haste

Perfure ou faça furos limpos – evite rasgar o material do substrato

Rebarbar ambos os lados – especialmente importante para plásticos e borracha

Somente para couro – molhe levemente a área do furo para permitir a contração natural

Métodos de instalação

Método 1– Colocador de rebites manual com martelo (baixo volume)

Insira o rebite através dos furos preparados (cabeça de cogumelo no lado visível)

Coloque uma incubadora côncava sobre a cauda oca (combine o diâmetro da incubadora com o formato da cabeça)

Golpeie o setter com um martelo para rolar a cauda para fora

Pare quando a cauda formar um rebite plano ou ligeiramente arredondado

Método 2– Espremedor Pneumático (Volume Médio)

Use um espremedor de rebites com bigorna em forma de cogumelo na lateral da cabeça

Aplique pressão gradual até que a cauda role completamente

Este método fornece rebitagem consistente sem danos por impacto em substratos macios

Método 3– Prensa Hidráulica ou Kick Press (Alto Volume)

Ideal para tiragens superiores a 10.000 peças

A Nuote Metals pode fornecer ferramentas de ajuste correspondentes (punção e matriz) calibradas para nossas dimensões de rebites

Defina a pressão para 0,8–1,5 toneladas dependendo do diâmetro

Inspeção após configuração

Inspeção da cabeça – a cabeça do cogumelo deve ficar plana contra o substrato, sem folga

Cauda rebitada – deve estar totalmente enrolada, sem rachaduras ou expansão assimétrica

Inspeção do substrato – sem rachaduras ao redor do furo (especialmente para plástico ou couro)

Teste de tração – os rebites de amostra devem suportar a carga de trabalho esperada

Perguntas frequentes sobre rebites meio tubulares com cabeça de cogumelo

Abaixo estão as consultas técnicas mais comuns recebidas pela Nuote Metals em relação aos rebites semi-tubulares com cabeça de cogumelo.

Q1: Qual é a diferença entre rebites tubulares com cabeça de cogumelo e rebites de cabeça redonda padrão? Quando devo usar cada um?

R: A principal diferença é a geometria da cabeça e sua finalidade funcional. Os rebites meio tubulares com cabeça de cogumelo têm uma cabeça mais larga (2,0–2,5 vezes o diâmetro da haste) com um perfil mais baixo e mais arredondado em comparação com os rebites de cabeça redonda padrão (normalmente 1,5–1,7 vezes o diâmetro da haste com uma cúpula mais alta). A cabeça mais larga dos rebites meio tubulares com cabeça de cogumelo fornece uma superfície de rolamento maior, tornando-os ideais para materiais macios como couro, borracha, plástico e tecido, onde uma cabeça menor passaria. Os rebites de cabeça redonda padrão são mais adequados para juntas metal-metal onde a resistência do substrato é alta e a passagem não é uma preocupação. Por exemplo, use rebites tubulares com cabeça de cogumelo ao fixar uma tira de tecido a um componente de plástico; use rebites de cabeça redonda padrão ao unir dois suportes de aço. A Nuote Metals pode fornecer pacotes de amostras para que você possa testar ambos os estilos de cabeçote em seu material específico.

Q2: Os rebites semi-tubulares com cabeça de cogumelo podem ser usados ​​em aplicações com alta vibração, como equipamentos agrícolas ou interiores automotivos?

R: Sim, os rebites semi-tubulares com cabeça de cogumelo funcionam muito bem em ambientes de alta vibração, desde que o material do substrato seja apropriado. A cauda meio tubular se expande e preenche o buraco, criando um ajuste de interferência apertado que resiste ao afrouxamento sob vibração. Para aplicações metal-metal, recomendamos rebites semi-tubulares de aço com cabeça de cogumelo e revestimento de zinco ou fosfato. Para interiores automotivos onde plásticos ou compósitos são comuns, a ampla cabeça em forma de cogumelo melhora a resistência à vibração ao distribuir cargas cíclicas por uma área maior, reduzindo a concentração de tensão. No entanto, para aplicações de vibração extrema (por exemplo, componentes de motor), a Nuote Metals recomenda emparelhar o rebite com um composto trava-rosca ou selecionar um tipo de fixador diferente, como um parafuso de travamento. Para a maioria dos equipamentos agrícolas (proteções, acabamentos, sinalização) e aplicações em interiores automotivos, os rebites semi-tubulares com cabeça de cogumelo são uma escolha comprovada e confiável.

Q3: Como evito rachaduras ou rachaduras ao instalar rebites tubulares com cabeça de cogumelo em plásticos quebradiços ou acrílico fino?

R: Este é um desafio comum. Para evitar rachaduras ao instalar rebites semi-tubulares com cabeça de cogumelo em plásticos quebradiços, a Nuote Metals recomenda as seguintes etapas. Primeiro, aumente ligeiramente o diâmetro do furo – para plásticos frágeis, use um furo que seja 0,05–0,10 mm maior do que nossa recomendação padrão (por exemplo, haste + 0,35 mm em vez de +0,25 mm). Segundo, chanfre a entrada e a saída do furo com um escareador de 45° para remover arestas vivas que iniciam rachaduras. Terceiro, use um método de ajuste de pressão controlado – um espremedor manual ou pneumático aplica força gradual, enquanto um golpe de martelo pode quebrar o plástico. Quarto, considere usar uma arruela de apoio sob a cauda rebitada para distribuir a força de expansão. Para materiais extremamente frágeis (acrílico, policarbonato), a Nuote Metals oferece uma versão macia de rebites semi-tubulares com cabeça de cogumelo com uma parede ligeiramente mais fina na seção oca, que se expande com menor força radial. Contate nossa equipe técnica com seu tipo e espessura de plástico específico para uma recomendação personalizada.

Q4: Qual é a faixa máxima de aderência para rebites meio tubulares com cabeça de cogumelo? Você pode fazer canos maiores para pilhas de materiais grossos?

R: A faixa de aderência padrão para rebites meio tubulares com cabeça de cogumelo da Nuote Metals é normalmente de 1,0 mm a 15,0 mm, dependendo do diâmetro da haste. Para pilhas de materiais mais espessas, oferecemos comprimentos de cano personalizados de até 50 mm para diâmetros de 8 mm e superiores. A regra para selecionar o comprimento do cano é: o comprimento do cano deve exceder a espessura total do material em 1,0–1,5 mm para uma formação adequada do rebite. Por exemplo, se a sua pilha de material tiver 8,0 mm de espessura, selecione um rebite com um comprimento de cano de 9,0–9,5 mm. A Nuote Metals mantém ferramentas para comprimentos de cano em incrementos de 0,5 mm, de 3 mm a 25 mm para a maioria dos diâmetros. Para comprimentos acima de 25 mm, são necessárias ferramentas personalizadas com uma quantidade mínima de pedido de 50.000 peças. Contate-nos com a espessura exata da pilha de material e calcularemos o comprimento ideal do cano e forneceremos um orçamento.

Por que fazer parceria com a Nuote Metals para rebites meio tubulares com cabeça de cogumelo?

A escolha do fornecedor certo garante geometria consistente do cabeçote, rebitagem confiável e suporte técnico especializado. A Nuote Metais oferece:

Disponibilidade de estoque – mais de 3.000 tamanhos comuns em aço e latão, prontos para envio em 3 a 5 dias

Fabricação personalizada – ferramentas para diâmetros de cabeçote, comprimentos de cilindro ou profundidades ocas não padronizados (mínimo de 25.000 peças para dimensões personalizadas)

Opções de materiais – aço (zinco/óxido preto/fosfato), latão (natural/antigo/níquel), alumínio (anodizado transparente)

Amostras grátis – disponíveis para todos os tamanhos em estoque (o cliente paga o frete)

Documentação técnica – desenhos dimensionais, guias de instalação e certificados de materiais fornecidos com cada pedido

Remessa global – suporte logístico para América do Norte, Europa, Ásia-Pacífico, Oriente Médio e América do Sul

Inspeção de qualidade 100% – cada lote inspecionado antes do envio, com amostras retidas para rastreabilidade

ContatoNuote Metalshoje mesmo para solicitar um kit de amostra, ficha técnica ou orçamento para sua aplicação de rebites meio tubulares com cabeça de cogumelo.
