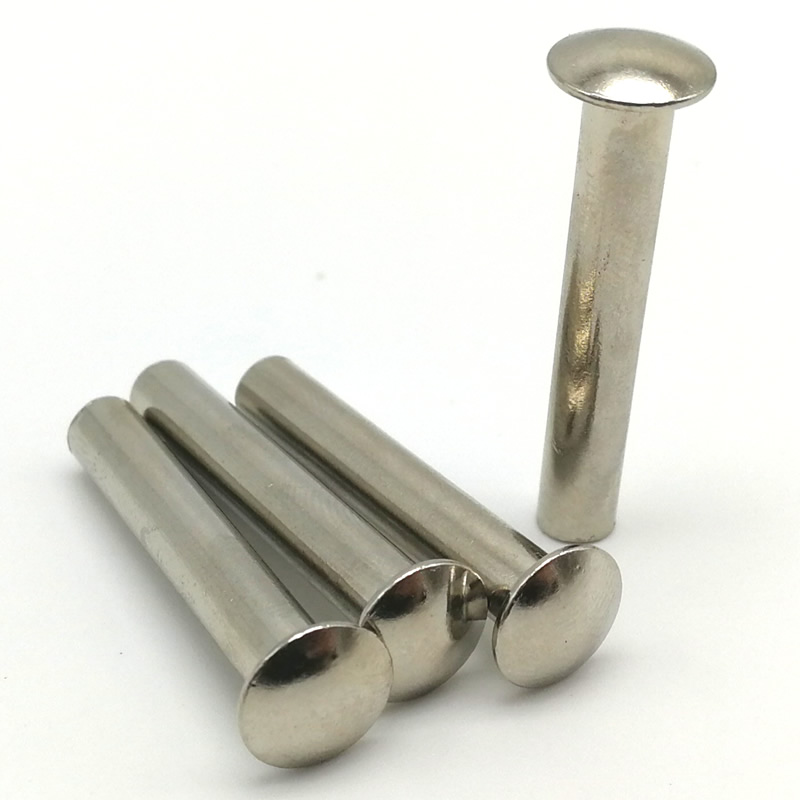

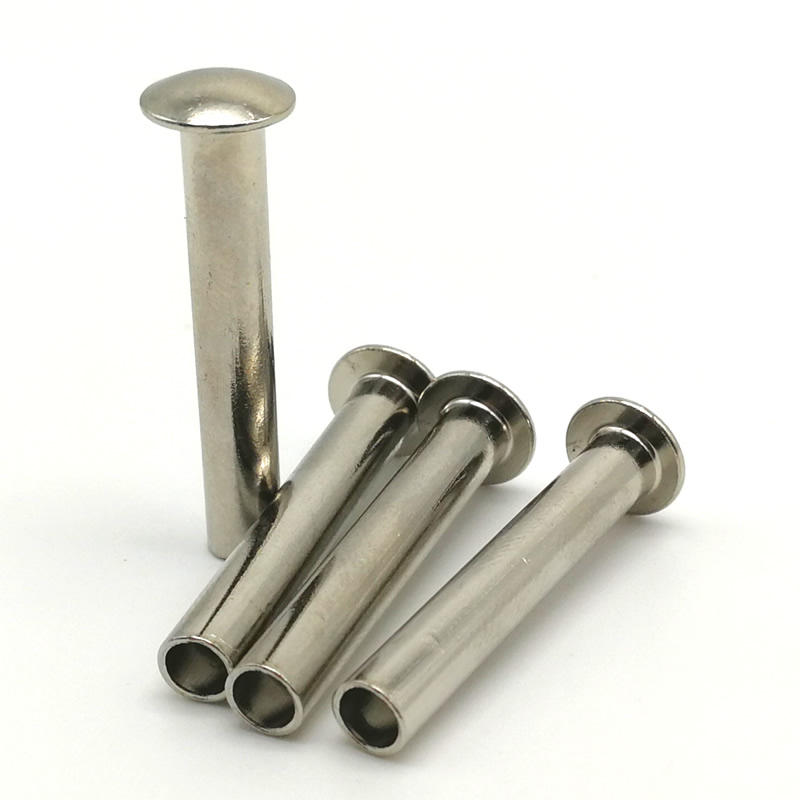

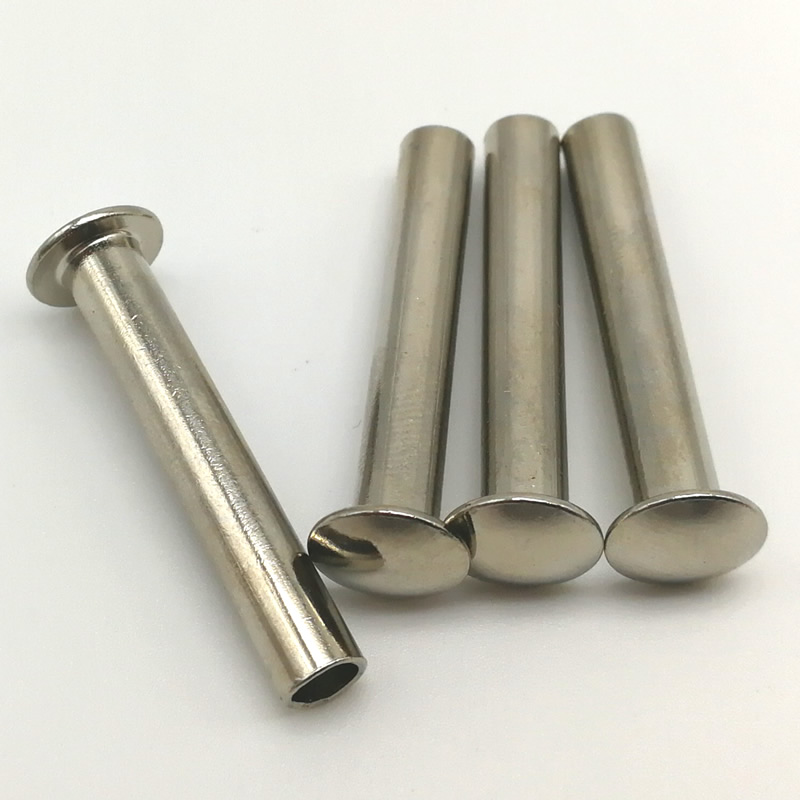

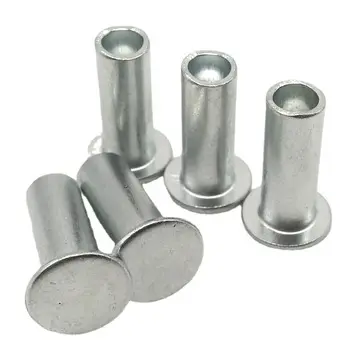

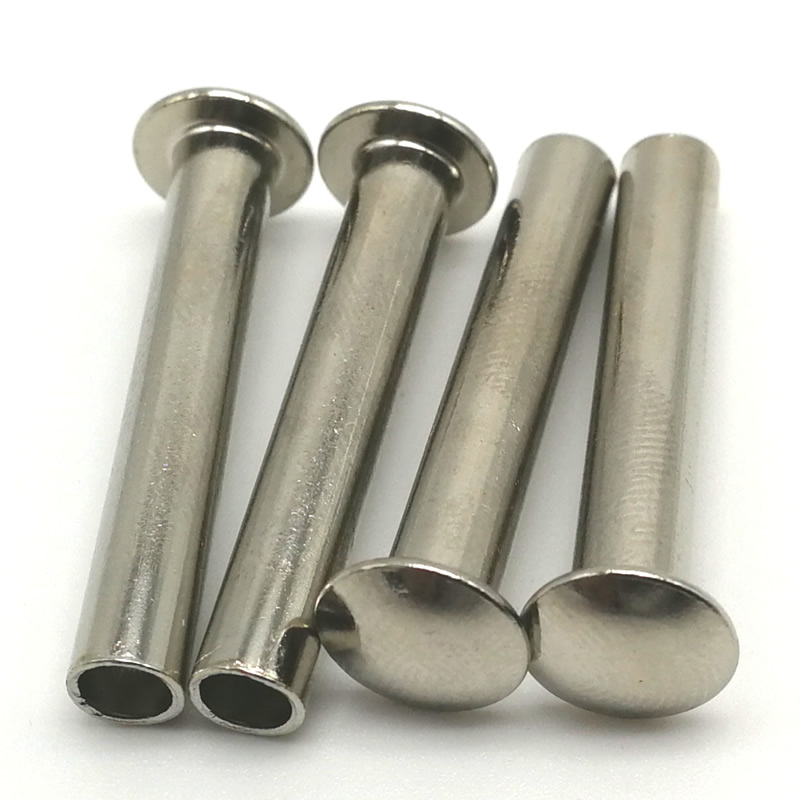

Rebites meio tubulares de aço

Quando sua linha de montagem precisa de velocidade, mas a junta ainda precisa aguentar, orebite meio tubular de açooferece uma clara vantagem. Ao contrário de um rebite sólido que requer alta força e equipamento pesado, o design semi-tubular – parcialmente oco na cauda – reduz a força de fixação em cerca de 70%, mantendo a maior parte da resistência ao cisalhamento. O resultado é um fixador que é instalado rapidamente, funciona com ferramentas mais leves e ainda proporciona uma junta permanente e confiável.

Rebites semi-tubulares de aço de cabeça fria da Nuote Metals em aço de baixo carbono (1008, Q195) com zincagem opcional ou acabamento em óxido preto. Este guia aborda nossas especificações técnicas, o processo de cabeça fria, nosso fluxo de trabalho de controle de qualidade e um exemplo real da indústria de hardware.

Diferentes materiais de rebites que fazemos

Fabricamos diversos materiais de rebites, como rebites de latão, rebites de aço, rebites de aço inoxidável, rebites de alumínio e rebites de cobre.

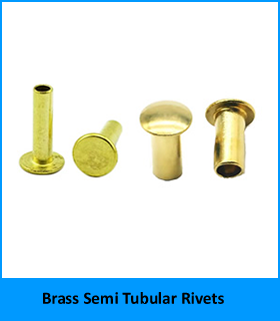

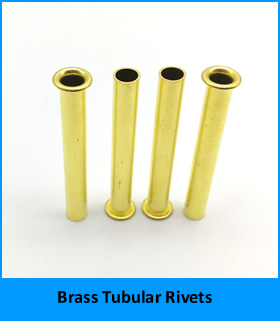

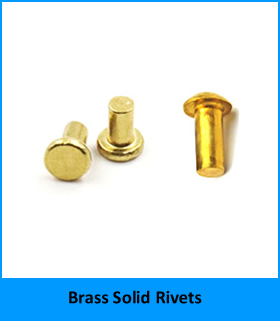

1.Rebites de latão, incluindo rebites sólidos de latão, rebites semi-tubulares de latão, rebites tubulares de latão.

Clique  para ver mais sobre nossos rebites de latão.

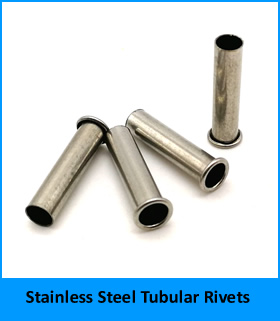

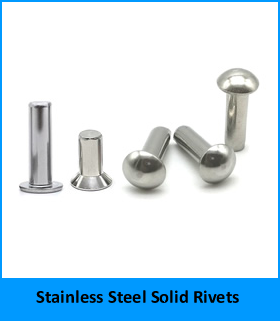

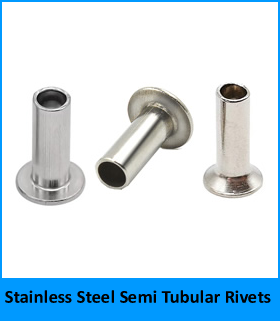

2. Rebites de aço inoxidável, incluindo rebites sólidos de aço inoxidável, rebites semi-tubulares de aço inoxidável, rebites tubulares de aço inoxidável.

Quer saber mais sobre nossos rebites de aço inoxidável? basta clicar

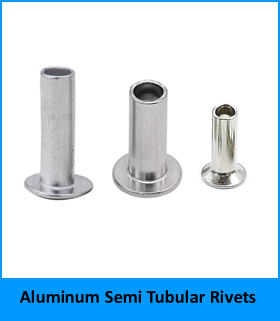

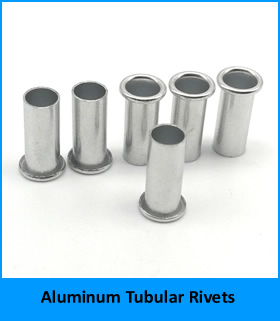

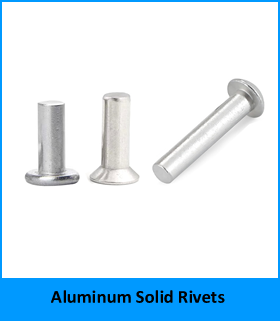

3.Rebites de alumínio, incluindo rebites sólidos de alumínio, rebites semi-tubulares de alumínio, rebites tubulares de alumínio.

Se você quiser saber mais sobre nossos rebites de alumínio, clique em

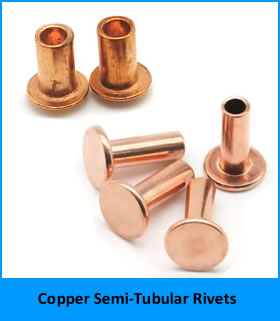

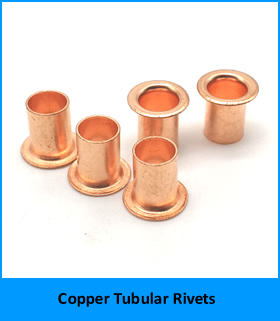

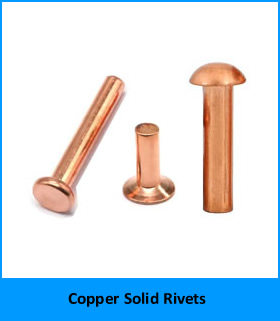

4. Rebites de cobre, incluindo rebites sólidos de cobre, rebites semi-tubulares de cobre, rebites tubulares de cobre.

Clique  para obter mais informações sobre nossos rebites de cobre.

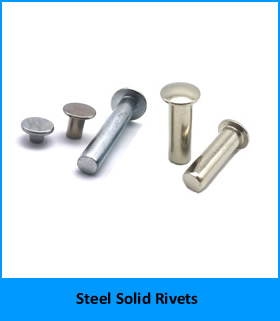

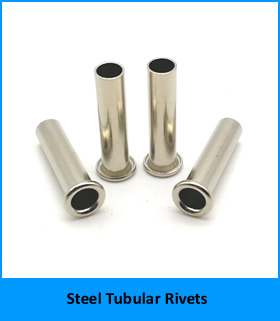

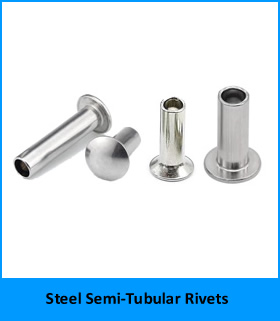

5. Rebites de aço, incluindo rebites sólidos de aço, rebites semi-tubulares de aço, rebites tubulares de aço.

Se você quiser obter mais informações sobre nossos rebites de aço, clique em

O que torna um rebite meio tubular diferente

A característica definidora de um rebite semi-tubular é a cavidade rasa na extremidade traseira – normalmente 45–55% do comprimento do cano. Durante a instalação, apenas a parede fina desta seção oca rola para fora para formar o rebite. Isto é fundamentalmente diferente de um rebite sólido, onde toda a haste deve deformar-se.

Para a maioria das aplicações industriais, moveleiras, automotivas e de hardware, o rebite semi-tubular oferece resistência mais que suficiente, mantendo a produção eficiente.

Especificações Técnicas – Tamanhos e Materiais Padrão

Nós produzimosrebites meio tubulares de açoem vários estilos de cabeçote e em uma ampla gama de dimensões. Abaixo estão nossos tamanhos mais comumente estocados.

Classes de materiais

Dimensões padrão (cabeça redonda, aço)

Tolerâncias: Haste ±0,05mm, diâmetro da cabeça ±0,15mm, comprimento ±0,15mm.

Estilos de cabeça disponíveis

Dados Mecânicos (Aço de 5mm, Conjunto em Chapa de Aço de 2mm)

Como fabricamos rebites semitubulares de aço de cabeça fria

O cabeamento a frio é o processo de conformação de metal em temperatura ambiente usando prensas de alta velocidade e matrizes de precisão. Para rebites semi-tubulares de aço, utilizamos um coletor frio multiestação que executa diversas operações em uma única sequência contínua.

• Trefilagem– O fio de aço de entrada é estirado no diâmetro exato da haste.
• Cortar– O fio é cortado no comprimento exato da peça bruta para cada rebite.
• Primeiro golpe (quadratura)– A peça bruta é centralizada e quadrada na matriz.
• Segundo golpe (cabeçalho)– Uma matriz de metal duro forma a cabeça (redonda, plana, universal ou oval).
• Terceiro golpe (extrusão da cavidade)– Um soco cria a cavidade semi-oca na cauda (45–55% do comprimento do cano).
• Aparar– Qualquer flash ao redor da borda da cabeça é removido.
• Caindo– As micro-rebarbas são removidas e a superfície é preparada para o chapeamento.
• Chapeamento ou revestimento– O revestimento de zinco ou óxido preto é aplicado conforme especificado.

O encabeçamento a frio endurece o aço, aumentando a dureza da superfície em 15–20% sem tratamento térmico adicional. Nossas matrizes de metal duro são polidas até Ra 0,1µm para garantir uma formação suave da cabeça e uma profundidade de cavidade consistente.

Para mais detalhes, confira o vídeo abaixo

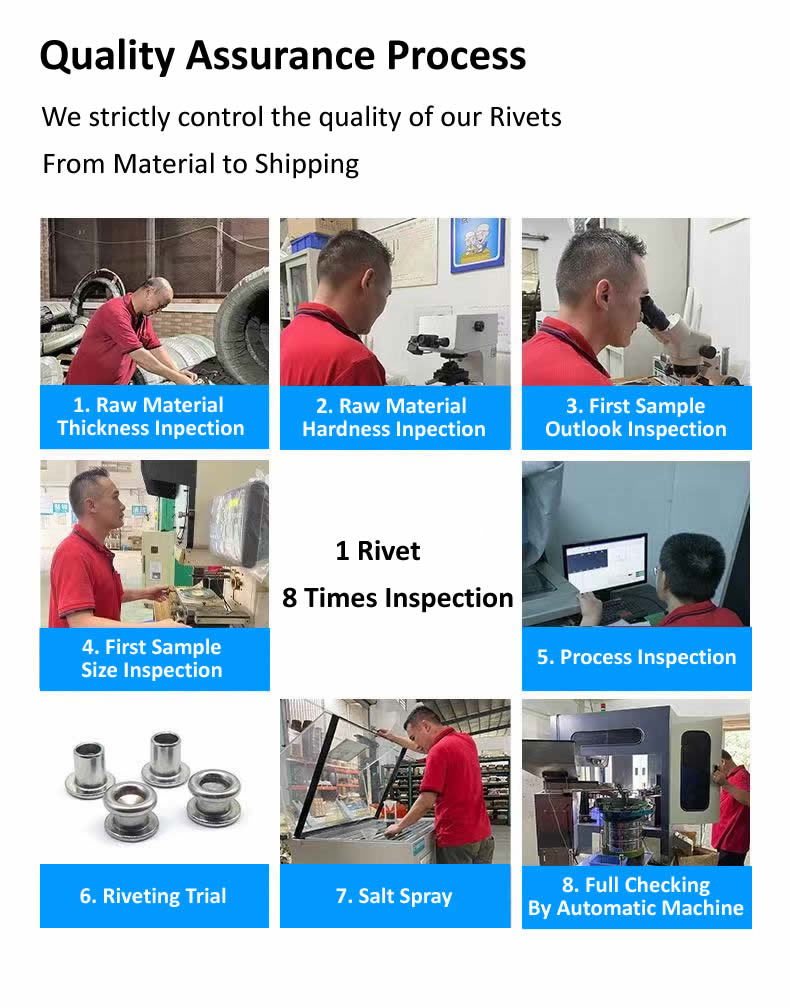

Nosso processo de controle de qualidade – da matéria-prima à sua linha de produção

Não dependemos apenas de amostragem aleatória. Cada lote de rebites semi-tubulares de aço segue um sistema de inspeção em camadas que detecta problemas antes que se tornem problemas.

Estágio de material de entrada

Cada bobina de fio de aço é verificada quanto ao diâmetro (micrômetro a laser, ±0,02 mm) e dureza (testador Rockwell). Rejeitamos qualquer bobina que se desvie da faixa especificada.

Configuração e estágio inicial

Quando o ferramental é instalado, os primeiros 10 rebites são examinados sob uma ampliação de 20x em busca de defeitos superficiais e depois medidos em um comparador óptico. O diâmetro da cabeça, a altura da cabeça, a haste, o comprimento e a profundidade da cavidade devem corresponder ao desenho antes do início da produção.

Durante a fase de produção

Os operadores puxam 5 rebites a cada 500 peças. Eles verificam dimensões críticas com calibradores digitais e um medidor de profundidade de cavidade. Qualquer desvio além da tolerância aciona uma parada imediata da prensa e ajuste da ferramenta.

Estágio de verificação de conquista

A cada 2.000 peças, colocamos 3 rebites em uma amostra do seu material real (mesma espessura e composição). O rebite laminado é inspecionado quanto à simetria, estanqueidade e formação livre de rachaduras.

Teste de corrosão (se aplicável)

Para rebites chapeados, as amostras são colocadas em nossa câmara de névoa salina de acordo com ASTM B117. Zincagem: mínimo de 48 a 96 horas. Um certificado é emitido com o lote.

Estágio final de classificação

Cada rebite passa por uma máquina de classificação óptica com câmeras de alta velocidade. Ele rejeita peças com diâmetro de cabeçote, altura de cabeçote, haste ou profundidade de cavidade incorretos. Após a classificação, uma amostra aleatória de AQL (Nível II, 1,0) é verificada manualmente com projetor de perfil e micrômetros.

Todos os registros de inspeção – incluindo registros de medição, fotos de configurações de teste e relatórios de névoa salina – são retidos por cinco anos e incluídos em cada remessa.

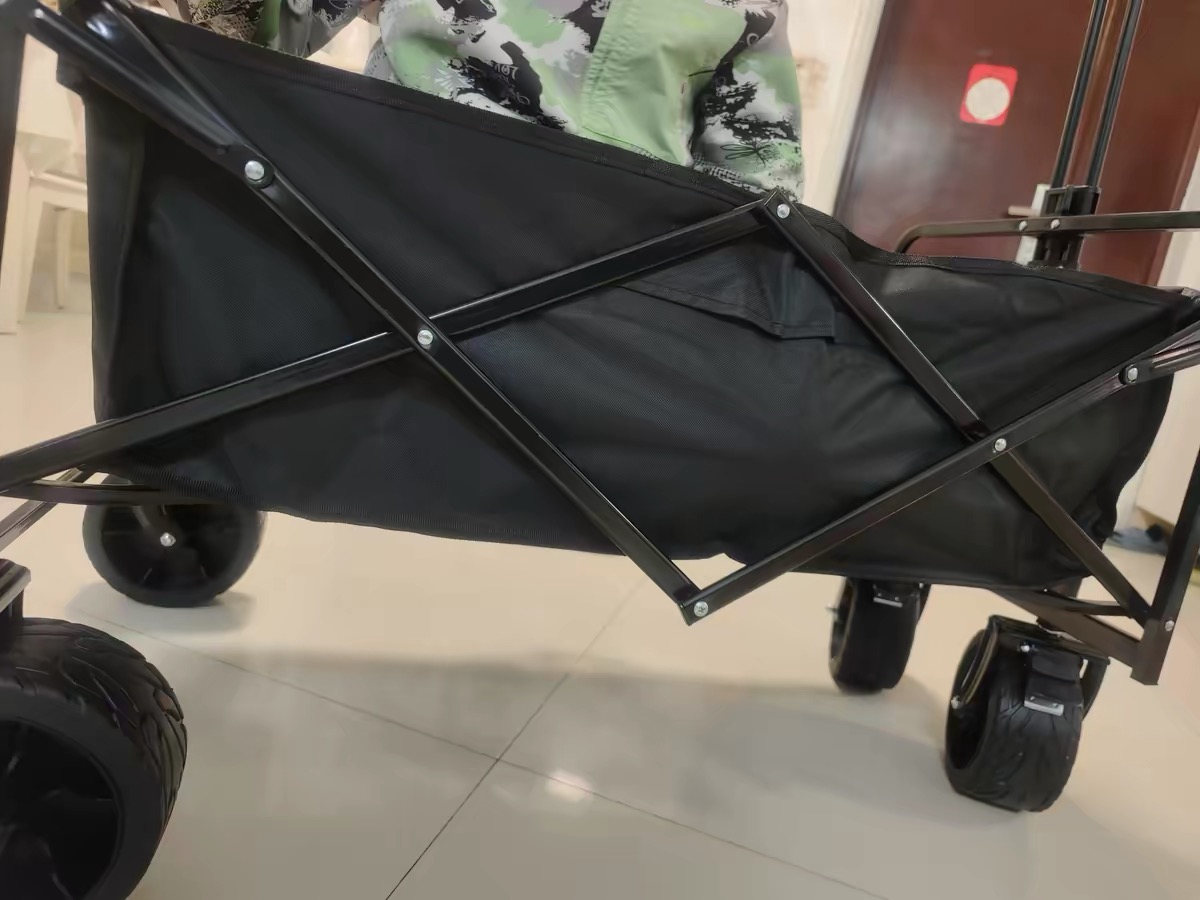

Um exemplo real de cliente – suporte para roda de carrinho de jardim

Esta é uma das muitas aplicações para rebites semi-tubulares de aço. Nós o incluímos para mostrar o uso real da produção, não para sugerir limitação.

Um fabricante de carrinhos de jardim para serviços pesados ​​precisava fixar os suportes das rodas à estrutura de aço. Os rebites sólidos originais exigiam 3,5 toneladas de força de fixação, o que ocasionalmente deformava o suporte durante a montagem. O cliente também queria um acabamento resistente à ferrugem para uso externo.

A Nuote Metals forneceu rebites semi-tubulares de aço - haste de 6 mm, cabeça redonda de 10 mm, comprimento de cano de 15 mm, zincado amarelo. A cavidade semi-oca reduziu a força de assentamento para 1,6 toneladas, eliminando a deformação. O revestimento de zinco amarelo proporcionou 96 horas de resistência à névoa salina. O cliente testou 500 rebites em 250 carrinhos. Após 5.000 ciclos de laminação com carga de 100 kg, não há afrouxamento ou ferrugem. Eles agora encomendam rebites semi-tubulares de aço em lotes de 30.000 a 50.000 peças.

O que nossos clientes dizem – Feedback real

O que entregamos em cada remessa

Cada pedido de rebites semi-tubulares de aço vem com um pacote completo de documentação:

• Certificado de teste de moinho– Composição química e propriedades de tração do fornecedor original da bobina.
• Relatório dimensional inicial– Valores reais medidos de 10 rebites desde o início da produção.
• Registro em processo– Resumo de todas as verificações dimensionais realizadas durante a execução.
• Relatório de teste de clinch– Fotos e resultados de força de tração (se medidos) de configurações de teste em seu material.
• Certificado de névoa salina– Se aplicável, mostrando horas testadas e status de aprovação/reprovação.
• Certificado de Conformidade– Assinado pelo nosso gerente de controle de qualidade, rastreável em lote.

A Nuote Metals possui certificação ISO 9001:2015. As declarações RoHS e REACH são fornecidas mediante solicitação.

Políticas

Amostras– 20–50 peças grátis para tamanhos padrão em estoque (o cliente paga o frete)

Pedido de teste– 10.000 peças recomendadas para validação pela primeira vez

Quantidade mínima– 2.000 peças (tamanhos padrão), 10.000 peças (barril personalizado)

Prazo de entrega (estoque)– 5 a 7 dias úteis

Prazo de entrega (barril personalizado)– 12–15 dias

Taxas de ferramentas– Nenhum para ferramentas de cabeça redonda padrão (haste de 3–8 mm)

Três perguntas que respondemos com frequência

Q1: Qual é a diferença entre um rebite meio tubular de aço e um rebite de aço sólido? Quando devo escolher a versão meio tubular?

R: A diferença fundamental é a cavidade oca na cauda. Um rebite meio tubular de aço requer apenas 25–30% da força de ajuste necessária para um rebite sólido do mesmo diâmetro, tornando-o mais rápido de instalar e mais suave com os materiais circundantes. Os rebites sólidos oferecem resistência ao cisalhamento ligeiramente maior, mas requerem equipamento pesado e mais tempo. Para a maioria das aplicações industriais, moveleiras, automotivas e de hardware – incluindo o caso do carrinho de jardim acima – os rebites semi-tubulares fornecem resistência mais do que suficiente, mantendo a produção eficiente. Escolha rebites sólidos apenas para cargas estruturais extremas, onde a resistência máxima ao cisalhamento é a única prioridade.

Q2: Os rebites semi-tubulares de aço podem ser usados ​​ao ar livre sem enferrujar?

R: Sim, com o acabamento certo. Nossos rebites padrão de aço com baixo teor de carbono estão disponíveis com revestimento de zinco (transparente, azul ou amarelo), que oferece de 48 a 96 horas de resistência à névoa salina, o suficiente para chuva, umidade e umidade ocasional. Para a caixa do carrinho de jardim, o revestimento de zinco amarelo foi escolhido por seu equilíbrio entre resistência à corrosão e custo. Para ambientes externos ou costeiros mais exigentes, recomendamos mudar para rebites semi-tubulares de aço inoxidável (304 ou 316), que oferecem 200–1.000+ horas de proteção contra névoa salina.

Q3: Como seleciono o comprimento correto do cano para um rebite meio tubular de aço?

R: Selecione um comprimento de cilindro 1,5–2,0 mm maior que a espessura total da pilha de material. Por exemplo, se você estiver unindo duas chapas de aço de 2 mm (total de 4 mm), escolha um comprimento de cilindro de 5,5–6,0 mm. Este comprimento extra fornece material suficiente para que a seção oca role para fora e forme um encaixe seguro sem atingir o fundo. Se o cano for muito curto, o clinche será fraco. Muito longo e o cano pode enrugar. Envie-nos a espessura da pilha de material e recomendaremos o comprimento exato do cano.

Solicite um orçamento – diga-nos o que você precisa

Entendemos que cada montagem é diferente. Em vez de pedir que você encaixe um produto padrão em seu projeto, preferimos começar com suas necessidades.

Para receber uma cotação firme pararebites meio tubulares de aço, forneça as seguintes informações:

• Diâmetro da haste (mm)
• Estilo de cabeça (redondo/plano/universal/oval)
• Comprimento do cano (mm) – ou a espessura total da pilha de material
• Classe do material (baixo carbono/médio carbono)
• Acabamento (zincado transparente/azul/amarelo/óxido preto/fosfato)
• Quantidade anual estimada

Você também pode anexar um desenho, uma foto do seu rebite atual ou uma amostra de peça. Responderemos dentro de 24 horas com:

• Custo de ferramentas (se houver) – dispensado para tamanhos padrão
• Preço por peça com base no seu volume anual
• Prazo de entrega para primeiras amostras e produção em massa
• Política de amostras grátis – 20–50 peças para tamanhos padrão em estoque

Envie sua cotação para a Nuote Metals hoje mesmo. Sem pressão, sem obrigação – apenas uma cotação clara e competitiva.
