Rebites meio tubulares de cabeça chata

Quando uma junta requer uma superfície perfeitamente lisa sem cabeças de rebites salientes, os rebites semi-tubulares de cabeça chata tornam-se o fixador preferido. Esses componentes combinam a estética discreta de uma cabeça escareada com a eficiência de instalação de um design de extremidade oca.

Nuote Metalsfabrica fixadores de precisão há mais de duas décadas. Nossos rebites semi-tubulares de cabeça chata atendem indústrias onde a suavidade da superfície é importante - desde painéis internos de aeronaves até gabinetes de eletrônicos de consumo e metalurgia arquitetônica.

O que são rebites meio tubulares de cabeça chata?

Os rebites semi-tubulares de cabeça plana apresentam uma cavidade oca rasa na extremidade traseira (normalmente 30–50% do comprimento da haste) e uma cabeça plana e de baixo perfil no lado oposto. O termo “meio tubular” indica que a profundidade oca é aproximadamente metade do comprimento total da haste.

A característica definidora derebites meio tubulares de cabeça chataé a geometria da cabeça. Ao contrário das cabeças ovais ou redondas que se destacam na superfície, a cabeça plana fica nivelada ou ligeiramente abaixo da superfície do material quando instalada corretamente.

Este design oferece três vantagens distintas:

Superfícies exteriores lisas sem pontos de protuberância

Força de ajuste mais baixa em comparação com rebites sólidos (normalmente 25–30% da força do rebite sólido)

Deformação controlada do material durante a rebitagem

Diferentes tipos de rebites de cabeça que a Nuote Metals faz

A Nuote Metals fabrica rebites com diferentes tipos de cabeça, como rebites de cabeça plana, rebites de cabeça redonda, rebites de cabeça escareada, rebites de cabeça de treliça, rebites de cabeça de cogumelo, etc.

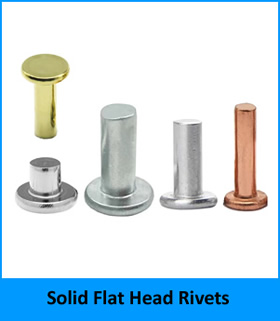

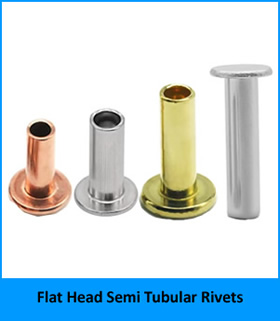

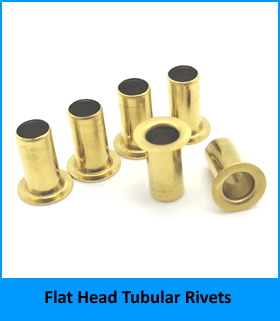

1. Rebites de cabeça chata, incluindo rebites sólidos de cabeça chata, rebites semi-tubulares de cabeça chata, rebites tubulares de cabeça chata.

Quer saber mais sobre nossos rebites de cabeça chata? basta clicar

2. Rebites de cabeça redonda, incluindo rebites sólidos de cabeça redonda e rebites semi-tubulares de cabeça redonda.

Clique  para saber mais sobre nossos rebites de cabeça redonda.

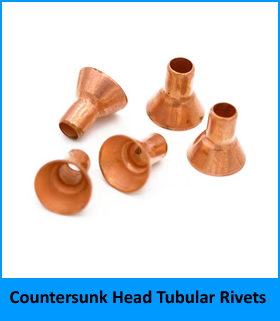

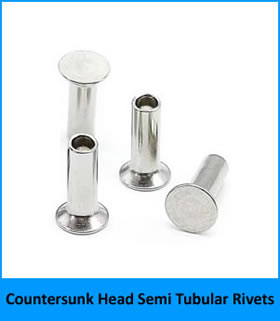

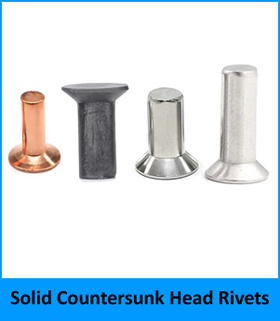

3. Rebites de cabeça escareada, incluindo rebites sólidos de cabeça escareada, rebites semi-tubulares de cabeça escareada, rebites tubulares de cabeça escareada.

Se você quiser obter mais informações sobre rebites de cabeça escareada, clique em

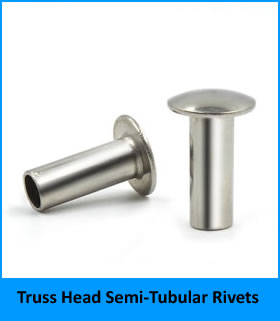

4. Rebites de cabeça de treliça, incluindo rebites sólidos de cabeça de treliça e rebites semi-tubulares de cabeça de treliça.

Precisa de mais informações sobre rebites de cabeça de treliça? Basta clicar

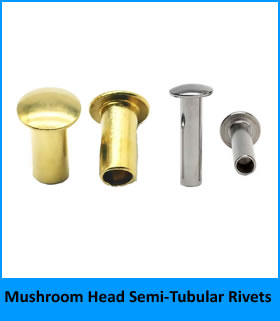

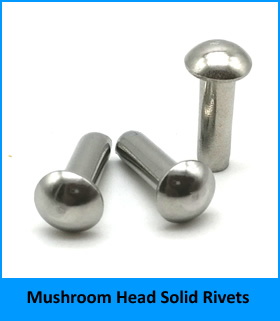

5. Rebites com cabeça de cogumelo, incluindo rebites sólidos com cabeça de cogumelo e rebites semi-tubulares com cabeça de cogumelo.

Clique  para obter mais detalhes sobre nossos rebites com cabeça de cogumelo.

Por que escolher rebites meio tubulares de cabeça chata em vez de outros tipos de fixadores?

Antes de revisar as especificações técnicas, considere onde a Nuote Metals recomenda rebites semi-tubulares de cabeça chata em vez de alternativas:

Superfícies de produtos visíveis onde a aparência é importante (bens de consumo, móveis, interiores automotivos)

Aplicações aerodinâmicas ou hidrodinâmicas onde cabeças salientes criam arrasto

Superfícies de contato deslizantes ou rolantes onde cabeças levantadas interfeririam no movimento

Materiais finos que não suportam as altas forças de fixação dos rebites sólidos

Ambientes de produção em massa que exigem instalação rápida e consistente

Comparação com outros estilos de cabeça de rebite

Parâmetros detalhados do produto de rebites tubulares de cabeça plana Nuote Metals

Todos os rebites semi-tubulares de cabeça chata da Nuote Metals são fabricados em aço de baixo carbono ou alumínio, dependendo dos requisitos da aplicação. A cabeça plana foi projetada de acordo com as dimensões da cabeça escareada ISO 7823, garantindo compatibilidade com ferramentas de escareamento padrão.

Especificações de materiais

Dimensões padrão

A Nuote Metals fabrica rebites semi-tubulares de cabeça chata na seguinte faixa de tamanho padrão. Dimensões personalizadas estão disponíveis mediante solicitação.

Tolerâncias: Diâmetro da haste ±0,05 mm, diâmetro da cabeça ±0,1 mm, comprimento total ±0,15 mm. A profundidade oca é de aproximadamente 50% do comprimento do cano para rebites meio tubulares padrão.

Dados de desempenho mecânico (aço, 3 mm de diâmetro)

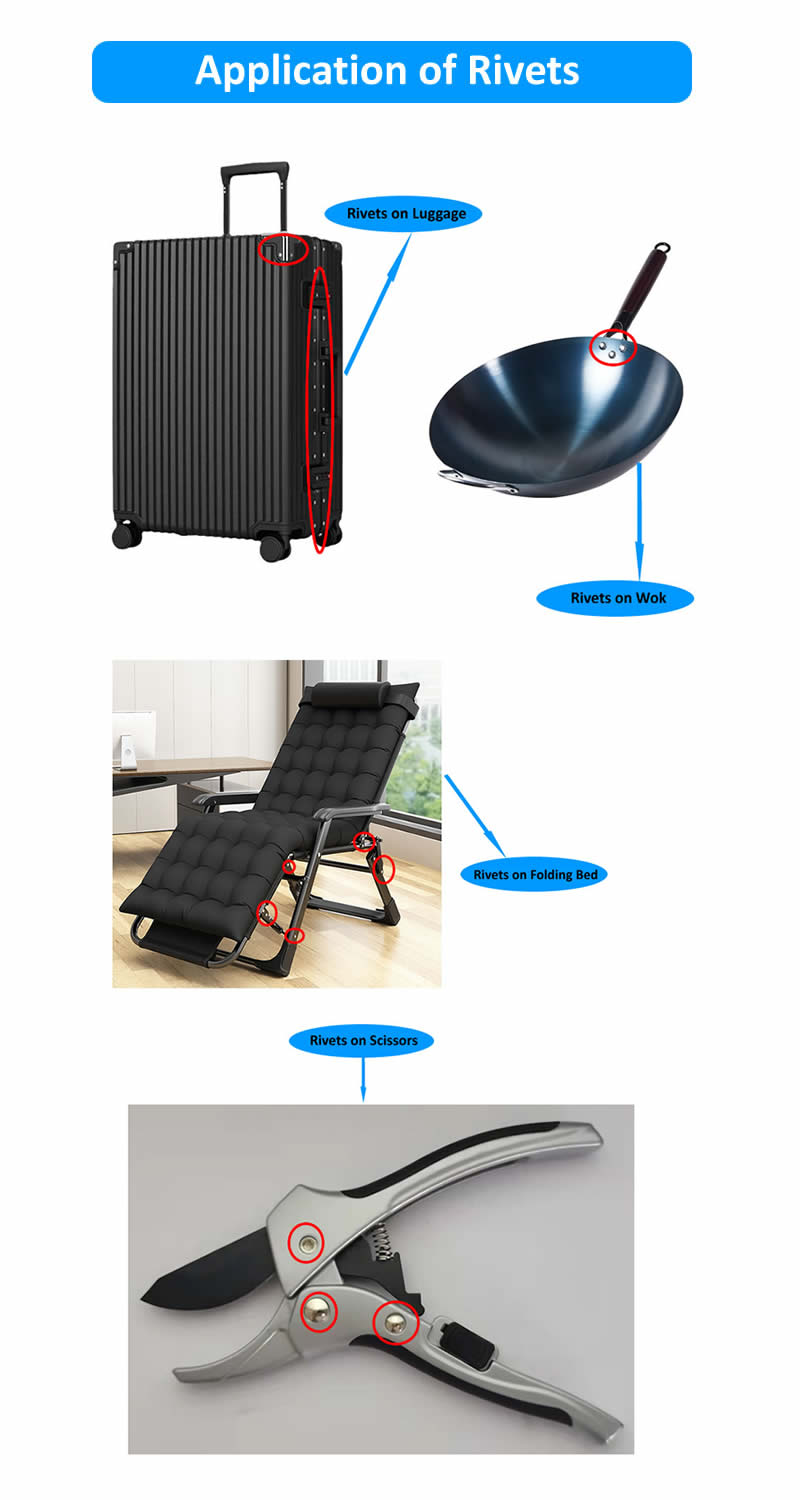

Aplicações de rebites meio tubulares de cabeça chata

A Nuote Metals fornece rebites semi-tubulares de cabeça chata para indústrias que exigem acabamentos superficiais nivelados. Abaixo estão os casos de uso mais comuns:

Aeroespacial e Aviação

Fixação do painel interno da cabine

Conjuntos de compartimento de armazenamento superior

Montagem de equipamentos de cozinha

Coberturas dos trilhos dos bancos e painéis de acabamento

O acabamento nivelado evita que as roupas dos passageiros fiquem presas e reduz o arrasto em áreas sensíveis ao fluxo de ar.

Eletrônicos de consumo

Montagem de chassi de laptop e tablet

Fixação do gabinete da fonte de alimentação

Montagem da grade do alto-falante

Fechamentos do compartimento da bateria

Os rebites de cabeça plana permitem designs de dispositivos de perfil fino sem fixadores expostos.

Interiores Automotivos

Fixação do acabamento do painel da porta

Montagem de componentes do painel

Placas de cobertura da fixação do cinto de segurança

Fixação do suporte do headliner

A superfície lisa melhora a estética interior e evita danos aos estofados.

Metalurgia Arquitetônica

Montagem de corrimão e balaustrada

Fixação de painel metálico decorativo

Acabamento interno do elevador

Construção de stand de exposição

Os rebites de cabeça chata criam juntas visíveis limpas e profissionais.

Fabricação de móveis

Estruturas de cadeiras e mesas de metal (parte inferior onde a cabeça é visível)

Frentes de gaveta de arquivo

Placas de montagem do mecanismo de travamento

Fixação decorativa embutida em metal

Garantia de Qualidade – EEAT na Prática

A Nuote Metals demonstra experiência, conhecimento, autoridade e confiança por meio de processos de fabricação documentados e dados de qualidade verificáveis.

Experiência em cabeçote a frio de precisão

Nossa unidade de produção fabrica rebites semi-tubulares de cabeça chata há mais de 20 anos. Operamos máquinas de encabeçamento a frio de alta velocidade com monitoramento dimensional durante o processo. Cada rebite é formado em um único processo contínuo, garantindo geometria de cabeça consistente e profundidades ocas concêntricas.

Especialização em geometria de cabeça escareada

Os rebites de cabeça plana requerem controle preciso do ângulo da cabeça. A Nuote Metals usa projetores de perfil óptico para verificar o ângulo da cabeça (90° ou 100° conforme especificação do cliente) e a concentricidade da cabeça à haste. Nossa tolerância para o ângulo da cabeça é de ±1°, excedendo os padrões gerais da indústria.

Autoridade por meio da conformidade

Nossos rebites semi-tubulares de cabeça chata são fabricados para:

ANSI/ASME B18.1.2 (Rebites Sólidos Pequenos – Aplicam-se dimensões de cabeça escareada)

ISO 14581 (rebites escareados de cabeça chata)

Sistemas de Gestão da Qualidade ISO 9001:2015

Conformidade com RoHS para aplicações eletrônicas

Confiança através da documentação

A Nuote Metals fornece um Certificado de Análise (CoA) para cada remessa de rebites semi-tubulares de cabeça chata, incluindo:

Certificado de matéria-prima (relatório de teste de moinho)

Registro de inspeção dimensional (diâmetro da cabeça, diâmetro da haste, comprimento total, profundidade oca)

Resultados do teste de dureza (escala Rockwell)

Registro de inspeção de acabamento superficial

Verificação do ângulo da cabeça escareada

Guia de instalação para rebites meio tubulares de cabeça chata

A instalação adequada de rebites semi-tubulares de cabeça chata requer atenção na preparação do escareamento. Siga estas etapas da Nuote Metals:

Preparação Pré-Instalação

Escarear o furo superior usando uma broca ou escareador correspondente ao ângulo da cabeça do rebite (90° ou 100°)

Profunde o escareador para que a cabeça do rebite fique 0,05–0,10 mm abaixo da superfície do material

Faça o furo passante até o diâmetro = diâmetro da haste + 0,25 mm (0,010 ″)

Rebarbe ambos os lados do furo para garantir uma inserção suave do rebite

Métodos de instalação

Método 1 – Colocador de rebites manual com matriz plana

Insira o rebite através dos furos preparados (a cabeça entra no lado escareado)

Coloque um setter de face plana contra a cauda oca

Golpeie o setter com um martelo para rolar a cauda para fora

Pare quando a cauda formar um aperto plano e uniforme

Método 2 – Prensa Pneumática (Recomendado para Produção)

Use uma prensa de rebite com bigorna plana e batente de profundidade ajustável

Aplique pressão controlada até que a cauda oca se expanda totalmente

Verifique se a cabeça está nivelada ou abaixo da superfície

Método 3 – Rebitagem Orbital (Para Montagens Delicadas)

Para eletrônicos ou materiais finos, a rebitagem orbital (giro) aplica baixa força radial

Este método minimiza o estresse do material e evita danos à cabeça

Inspeção pós-instalação

Passe um dedo pela cabeça do rebite – ele não deve ficar preso ou saliente

Verifique a cauda rebitada – deve estar uniforme, sem rachaduras

Realize o teste de tração em rebites de amostra para verificar a resistência do rebite

Perguntas frequentes sobre rebites meio tubulares de cabeça chata

Abaixo estão as consultas técnicas mais comuns recebidas porNuote Metalsem relação aos rebites semi-tubulares de cabeça chata.

Q1: Qual é a diferença entre rebites semi-tubulares de cabeça chata e rebites de cabeça chata sólida padrão? Por que eu escolheria a versão meio tubular?

R: A diferença fundamental é a cavidade oca na cauda dos rebites semi-tubulares de cabeça chata. Os rebites sólidos de cabeça plana não têm cavidade e requerem alta força de compressão (usando uma barra de apoio ou uma pistola de rebite) para formar a cauda. Os rebites meio tubulares requerem aproximadamente 70-75% menos força de assentamento porque apenas a parede fina da seção oca precisa rolar para fora. Esta força menor se traduz em instalação mais rápida, menor fadiga do operador e menor risco de deformação de materiais finos ou delicados. Além disso, os rebites semi-tubulares produzem um rebite mais consistente na produção em massa porque o deslocamento do material é previsível. A Nuote Metals recomenda rebites semi-tubulares de cabeça chata para qualquer aplicação onde a montagem inclua chapas finas (menos de 2 mm), plásticos ou compósitos. Os rebites sólidos ainda são preferidos para cargas estruturais extremas, onde a resistência máxima ao cisalhamento é a única prioridade.

Q2: Como seleciono o comprimento correto do cano para rebites semi-tubulares de cabeça chata quando a espessura da pilha de material varia ao longo da montagem?

R: Este é um desafio comum em montagens com pilhas de materiais escalonadas ou cônicas. O comprimento do cano dos rebites semi-tubulares de cabeça chata deve ser suficiente para se estender através da porção mais espessa da pilha de material, além de 1,0–1,5 mm adicionais para formação de rebitamento. Para espessuras variáveis, a Nuote Metals recomenda uma de duas abordagens. Primeiro, use a pilha de material mais espessa para determinar o comprimento do cano – o rebite ainda funcionará em seções mais finas, embora o rebite possa ficar um pouco mais alto. Segundo, para variações significativas de espessura (mais de 2 mm de diferença), considere usar dois comprimentos de rebites diferentes em zonas diferentes da montagem. Nossas tolerâncias de produção padrão permitem uma variação no comprimento do cano de ±0,15 mm, o que acomoda a variação normal de fabricação. Para casos extremos, a Nuote Metals oferece projetos de cano escalonado onde a profundidade oca varia ao longo da haste – entre em contato com nossa equipe técnica para engenharia personalizada.

Q3: Os rebites semi-tubulares de cabeça chata podem ser usados ​​em aplicações cegas onde não consigo acessar o lado da cauda após a montagem?

R: Não. Por definição, os rebites semi-tubulares de cabeça chata requerem acesso a ambos os lados da montagem. A cabeça é instalada de um lado e a cauda deve estar acessível para aplicação da ferramenta de fixação (martelo, prensa ou rebitador orbital). Para aplicações cegas onde apenas um lado é acessível, a Nuote Metals recomenda rebites cegos (também conhecidos como rebites pop) ou rebites autoperfurantes. No entanto, se você tiver uma necessidade de cabeça plana em uma aplicação cega, considere nossos rebites cegos de cabeça chata (tipo tração com cabeça escareada) – estes são uma família de produtos diferente, mas alcançam um acabamento nivelado semelhante. Entre em contato com a Nuote Metals com suas restrições de acesso específicas e recomendaremos o tipo de fixador apropriado.

Q4: Como o ângulo da cabeça (90° vs 100°) afeta o desempenho dos rebites semi-tubulares de cabeça chata?

R: O ângulo da cabeça determina como o rebite assenta no furo escareado. A Nuote Metals fabrica rebites semi-tubulares de cabeça chata com ângulos de cabeça de 90° ou 100°. A cabeça de 90° é o padrão tradicional para fixadores do sistema em polegadas e continua comum em aplicações industriais na América do Norte. A cabeça de 100° é especificada pelas normas ISO e aeroespaciais (por exemplo, rebites NAS) e fornece um escareamento ligeiramente mais raso, o que reduz a concentração de tensão ao redor do furo. Para a maioria das aplicações gerais, ambos os ângulos funcionam de forma idêntica, desde que a ferramenta de escareamento corresponda ao ângulo da cabeça do rebite. A regra crítica é esta: nunca misture ângulos. Um rebite de 100° em um escareador de 90° ficará orgulhoso da superfície; um rebite de 90° em um escareador de 100° ficará abaixo da superfície, mas poderá balançar ou não encaixar corretamente. A Nuote Metals marca claramente o ângulo da cabeça em todas as embalagens e certificados dos produtos. Em caso de dúvida, solicite amostras para verificar o ajuste.

Por que fazer parceria com a Nuote Metals para rebites semi-tubulares de cabeça chata?

A escolha do fornecedor certo garante uma geometria de cabeçote consistente, rebitagem confiável e preços competitivos. A Nuote Metais oferece:

Disponibilidade de estoque: mais de 3.000 tamanhos comuns mantidos em estoque (aço e alumínio)

Fabricação personalizada: Ferramentas para diâmetros, ângulos de cabeça ou profundidades ocas fora do padrão

MOQ competitivo: 10.000 peças para tamanhos padrão; 50.000 peças para dimensões personalizadas

Amostras grátis: Disponíveis para tamanhos em estoque (o cliente paga o frete)

Suporte técnico: orientação de instalação, configuração de recomendações de ferramentas e solução de problemas

Remessa global: suporte logístico para América do Norte, Europa, Ásia-Pacífico e América do Sul

Inspeção 100%: Cada lote inspecionado antes do envio com amostras retidas

Entre em contato com a Nuote Metals hoje para solicitar um kit de amostra, desenho dimensional ou orçamento para sua aplicação de rebites semi-tubulares de cabeça chata.
