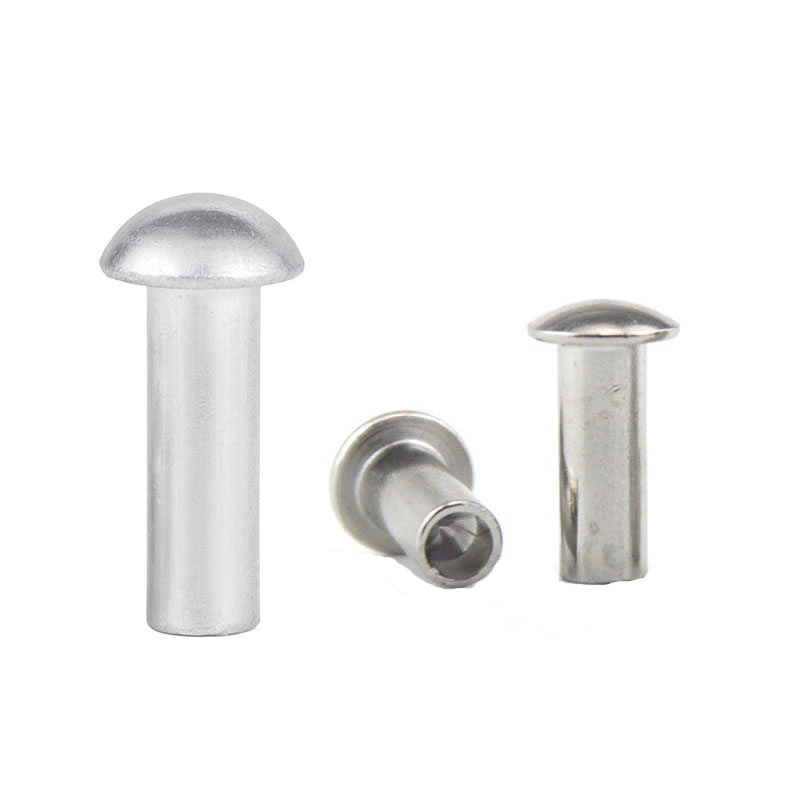

Rebites semi-ocos com cabeça de cogumelo

Quando um rebite precisa prender materiais macios sem puxar, o estilo da cabeça é mais importante do que a haste. Uma cabeça redonda concentra força. Uma cabeça chata pode cavar. Mas umrebite semi-oco com cabeça de cogumelo– com a sua parte superior larga e suavemente arredondada – distribui a carga como uma máquina de lavar incorporada, mantendo ao mesmo tempo uma aparência baixa e acabada.

Nuote Metalsproduz rebites semi-ocos com cabeça de cogumelo em aço de baixo carbono, aço inoxidável e latão usando cabeçote a frio de alta velocidade. A cavidade semi-oca reduz a força de fixação em aproximadamente 70% em comparação com os rebites sólidos, tornando-os ideais para montagem automatizada e materiais delicados.

Abaixo, apresentamos primeiro as especificações técnicas e depois mostramos duas aplicações reais onde nossos rebites resolveram problemas específicos de montagem.

Parâmetros técnicos – O que torna este cabeçote diferente

Geometria da Cabeça

A cabeça do cogumelo é mais larga e mais baixa do que uma cabeça redonda, mas não tão larga quanto uma cabeça de treliça. Ele fica no meio – ideal para montagens de plástico, metal fino e compósitos onde a passagem é uma preocupação, mas uma cabeça de treliça pareceria muito volumosa.

Opções de materiais e acabamento

 Dimensões padrão (aço, haste 3–8 mm)

Tolerâncias: diâmetro da haste ± 0,05 mm, diâmetro da cabeça ± 0,15 mm, altura da cabeça ± 0,10 mm, comprimento ± 0,15 mm. Comprimentos personalizados e diâmetros de cabeça disponíveis.

Propriedades mecânicas (cabeça de cogumelo de aço de 5 mm, definida em ABS de 2 mm)

Diferentes tipos de rebites de cabeça que a Nuote Metals faz

A Nuote Metals fabrica rebites com diferentes tipos de cabeça, como rebites de cabeça plana, rebites de cabeça redonda, rebites de cabeça escareada, rebites de cabeça de treliça, rebites de cabeça de cogumelo, etc.

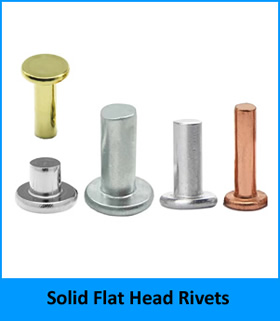

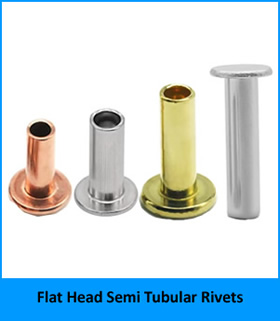

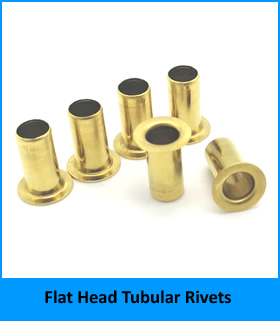

1. Rebites de cabeça chata, incluindo rebites sólidos de cabeça chata, rebites semi-tubulares de cabeça chata, rebites tubulares de cabeça chata.

Quer saber mais sobre nossos rebites de cabeça chata? basta clicar

2. Rebites de cabeça redonda, incluindo rebites sólidos de cabeça redonda e rebites semi-tubulares de cabeça redonda.

Clique  para saber mais sobre nossos rebites de cabeça redonda.

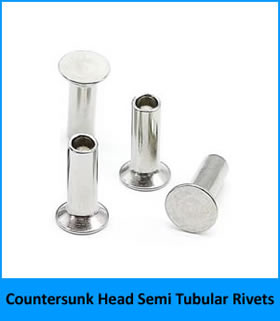

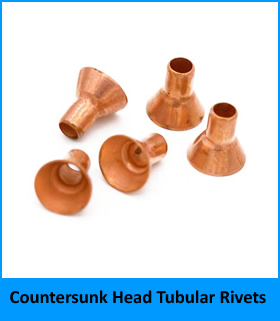

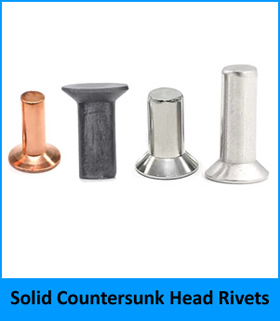

3. Rebites de cabeça escareada, incluindo rebites sólidos de cabeça escareada, rebites semi-tubulares de cabeça escareada, rebites tubulares de cabeça escareada.

Se você quiser obter mais informações sobre rebites de cabeça escareada, clique em

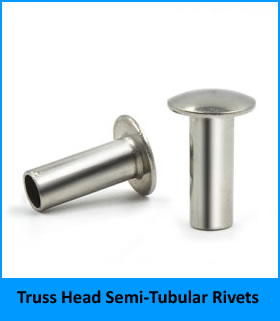

4. Rebites de cabeça de treliça, incluindo rebites sólidos de cabeça de treliça e rebites semi-tubulares de cabeça de treliça.

Precisa de mais informações sobre rebites de cabeça de treliça? Basta clicar

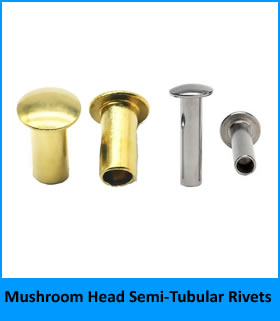

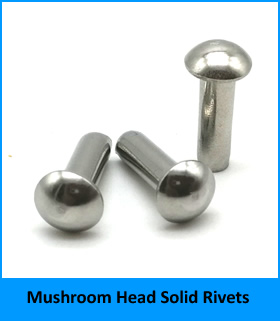

5. Rebites com cabeça de cogumelo, incluindo rebites sólidos com cabeça de cogumelo e rebites semi-tubulares com cabeça de cogumelo.

Clique  para obter mais detalhes sobre nossos rebites com cabeça de cogumelo.

Duas aplicações reais – de rodízios a cadeiras

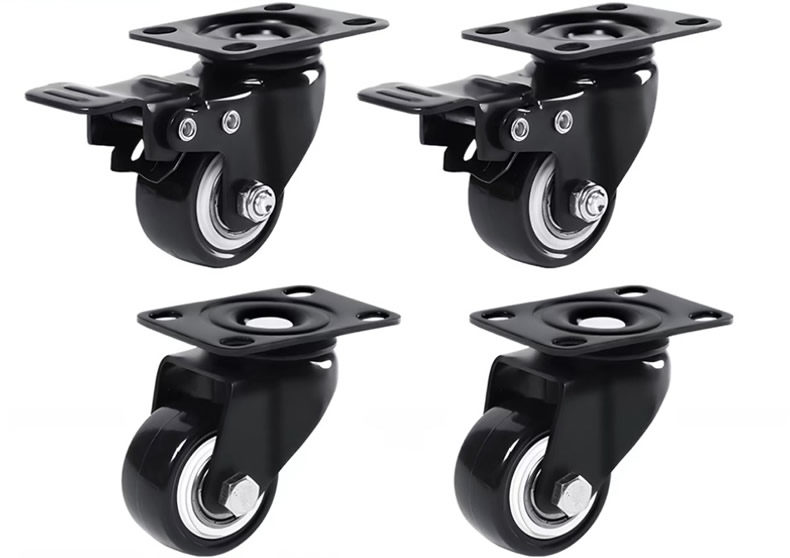

1. Rodízio giratório – Suporte de haste (aço, zincado)

Um fabricante de rodízios para cadeiras de escritório precisava prender a haste da roda ao suporte. O projeto original usava um rebite sólido, mas a alta força de ajuste deformou a caixa giratória. Eles tentaram um rebite semi-oco de cabeça redonda, mas a cabeça passou pelo fino suporte de metal com o tempo.

Recomendamos umrebite semi-oco com cabeça de cogumelo em aço– Haste de 6 mm, diâmetro da cabeça de 15 mm, zincado. A larga cabeça em forma de cogumelo distribuiu a carga pela superfície do suporte, evitando a passagem. A cavidade semi-oca reduziu a força de ajuste em 70%, eliminando a deformação. A zincagem correspondeu ao acabamento existente. Após 100.000 ciclos de carga dinâmica, nenhum rebite se soltou ou falhou. O cliente converteu todos os modelos de rodízios em nosso rebite de cabeça de cogumelo.

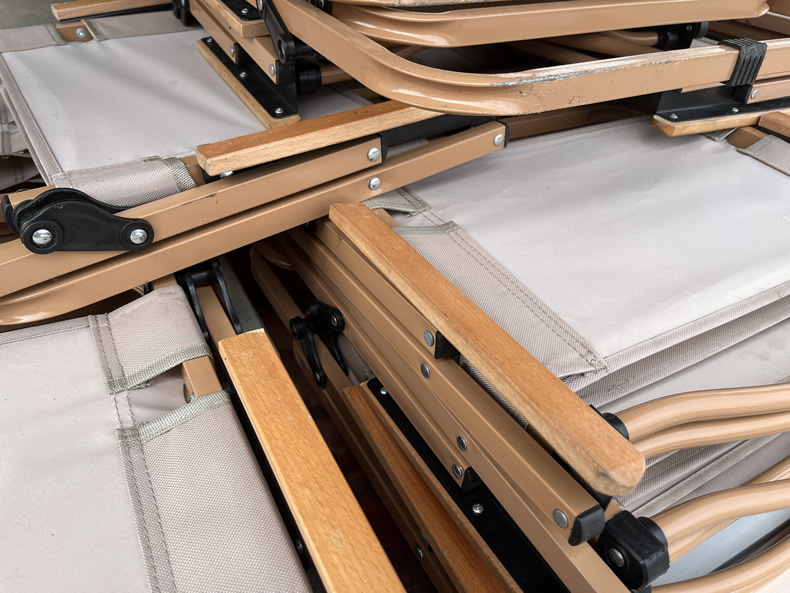

2. Cadeira Dobrável – Dobradiça do Assento (Aço, Zincado)

Um fabricante de cadeiras dobráveis ​​enfrentou um problema diferente: o rebite de cabeça redonda no ponto da dobradiça prendeu as capas de tecido dos assentos. A altura da cabeça de 2,8 mm (para uma haste de 5 mm) prendeu-se na correia durante a dobragem. Os clientes reclamaram. O fabricante também queria uma cabeça mais larga para evitar que o rebite se inclinasse no furo superdimensionado.

A Nuote Metals forneceu umrebite semi-oco com cabeça de cogumelo em aço– Haste de 5mm, diâmetro da cabeça de 11mm, zincado. A altura da cabeça era de apenas 1,6 mm – baixa o suficiente para passar pelo tecido. A cabeça de 11 mm preencheu o buraco desleixado sem precisar de arruela. A zincagem passou por 72 horas de névoa salina para uso interno/externo. Depois de duas execuções de produção totalizando 150.000 cadeiras, o cliente relatou zero reclamações de problemas e zero falhas nas dobradiças.

Como fabricamos rebites semi-ocos com cabeça de cogumelo - Cold Heading

A cabeça de cogumelo é mais difícil de formar do que uma cabeça redonda porque a cúpula larga e baixa requer um fluxo de metal preciso. Nosso processo:

1. Trefilagem – O fio de entrada (aço 1008, aço inoxidável 304 ou latão C260) é trefilado no diâmetro exato da haste.

2. Corte – O fio é cortado no comprimento bruto.

3. Primeiro golpe (quadratura) – O blank é centralizado e esquadrado.

4. Segundo golpe (pré-cabeçalho) – Uma matriz de metal duro forma grosseiramente a cúpula em forma de cogumelo.

5. Terceiro golpe (cabeçalho final) – A cúpula é moldada na forma e planicidade finais.

6. Perfuração – Um punção de metal duro cria a cavidade semi-oca.

7. Aparar (opcional) – Remove a rebarba da borda da cabeça.

8. Tumbling – Rebarbas e polimentos.

9. Galvanização – Zincagem aplicada internamente ou por parceiro certificado.

Usamos matrizes de metal duro polidas para Ra 0,1 µm. A cúpula tem um raio suave e consistente – sem pontos planos ou marcas de ferramentas.

Para obter detalhes, verifique o vídeo abaixo:

Garantia de qualidade – O que oferecemos

Cada lote de rebites semi-ocos com cabeça de cogumelo da Nuote Metals inclui:

• Certificado de teste de moinho (química do material, tração, dureza)
• Relatório de inspeção dimensional (10 peças: diâmetro da cabeça, altura da cabeça, haste, comprimento, profundidade da cavidade)
• Relatório de espessura de revestimento (zincagem)
• Certificado de Conformidade (assinado, rastreável em lote)

Temos certificação ISO 9001:2015. A conformidade com RoHS e REACH é padrão.

Políticas Transparentes

• Amostras– 20 peças grátis (o cliente paga frete)
• Quantidade mínima– 2.000 peças (aço, tamanhos padrão)
• Tempo de espera(estoque) – 5 a 7 dias úteis
• Tempo de espera(barril personalizado) – 12–15 dias úteis
• Taxas de ferramentas– Nenhum para ferramentas de cabeça de cogumelo padrão (tamanhos 3–8mm)

Três perguntas que respondemos com frequência

Q1: A caixa do rodízio usava uma haste de 6 mm com uma cabeça em forma de cogumelo de 15 mm. Essa é uma proporção de 2,5:1. Qual é o diâmetro máximo da cabeça que você pode fazer para uma determinada haste?

R: Para cabeçote a frio, o diâmetro máximo prático da cabeça é cerca de 2,8 vezes o diâmetro da haste. Além disso, o metal não pode fluir completamente para dentro da cavidade da matriz sem causar dobras ou vazios. Para uma haste de 6 mm, a maior cabeça de cogumelo que podemos produzir com segurança é de 17 mm. Para uma haste de 5 mm, 14 mm é o limite. Se você precisar de uma cabeça mais larga, recomendamos mudar para uma cabeça de treliça ou adicionar uma arruela separada. Para o case do rodízio, 15 mm estava dentro de nossa capacidade e funcionou perfeitamente.

Q2: Os rebites semi-ocos com cabeça de cogumelo podem ser usados ​​em plástico sem quebrar a saliência?

R: Sim – essa é uma das principais vantagens da cabeça de cogumelo. A cúpula larga e baixa distribui a força de ajuste por uma área maior do que uma cabeça redonda. Para plástico, recomendamos um comprimento de cano exatamente 1,0–1,5 mm maior que a espessura do material. Use também uma prensa (não um martelo) para aplicar força constante. Para o case da cadeira dobrável, a dobradiça era de metal, mas usamos rebites em forma de cogumelo em ABS e policarbonato com bons resultados. Envie-nos sua amostra de plástico e nós testaremos.

Q3: Sua cabeça de cogumelo padrão tem um grande raio de borda. Isso é necessário?

R: Sim. O raio não é cosmético – evita que o cabeçote corte materiais macios. Uma ponta afiada sob a cabeça funcionaria como uma faca quando o material flexionasse. Nossa cabeça de cogumelo tem um raio contínuo de 0,3–0,5 mm da haste até a borda externa. Isso elimina os causadores de estresse. Para o rodízio, esse raio evitou que o suporte quebrasse ao redor do furo do rebite. Para a cadeira, evitou que o tecido desfiasse. Se você precisar de uma aresta mais afiada (por exemplo, por motivos decorativos), podemos modificar as ferramentas, mas avisaremos sobre a compensação.

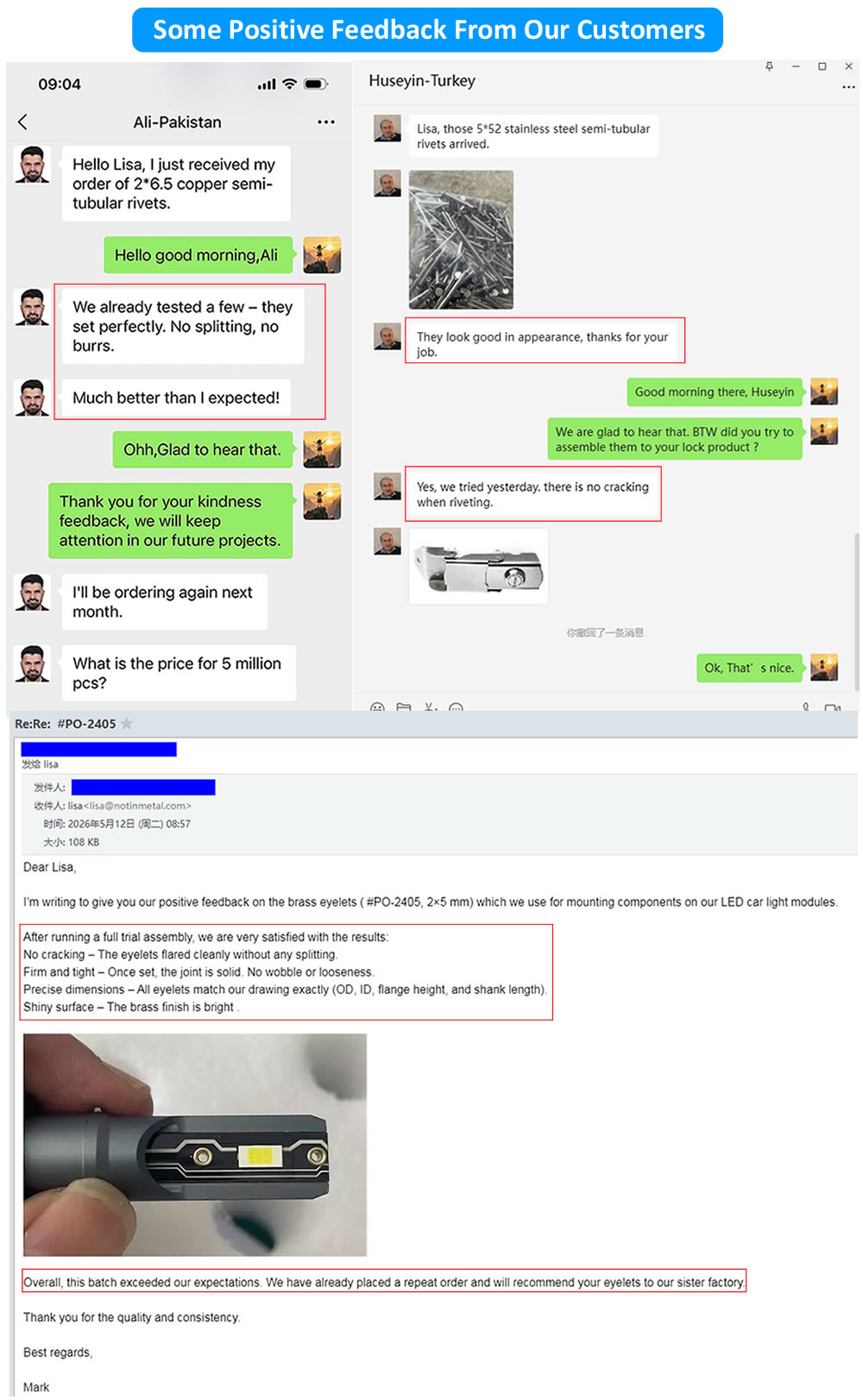

Como disseram os clientes com quem cooperamos?

Confirme o ajuste em sua montagem real

Cada material se comporta de maneira diferente. Em vez de adivinhar, sugerimos um teste simples. Diga-nos o diâmetro da haste, comprimento do cano e material. Produziremos um pequeno lote e enviaremos para você. Defina-os em seu componente real. Meça o clinch. Verifique o perfil da cabeça. Só então decida sobre a produção.

ContatoNuote Metals– envie seu desenho ou apenas as especificações.
