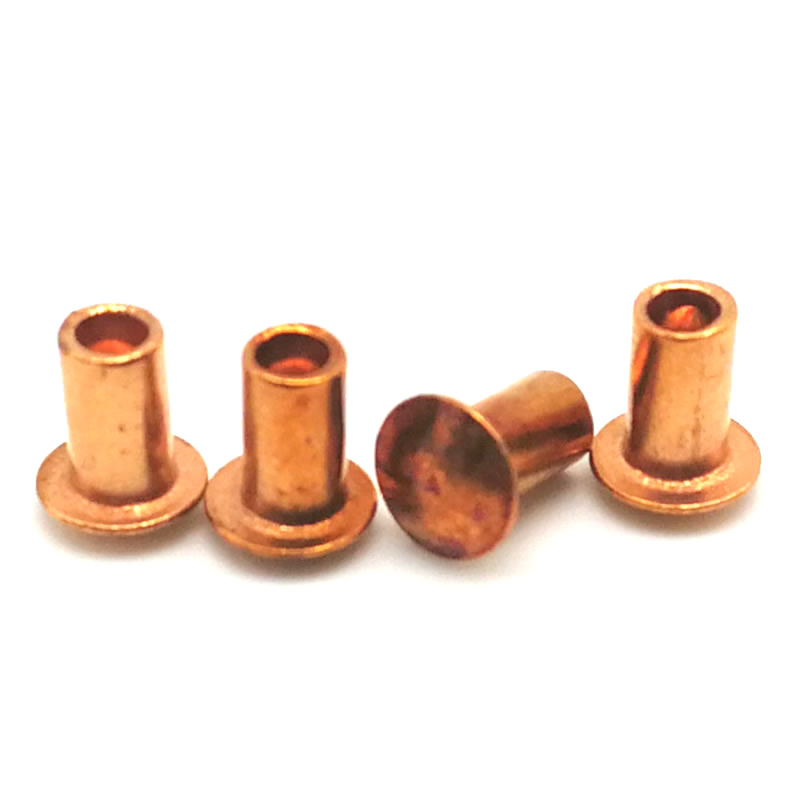

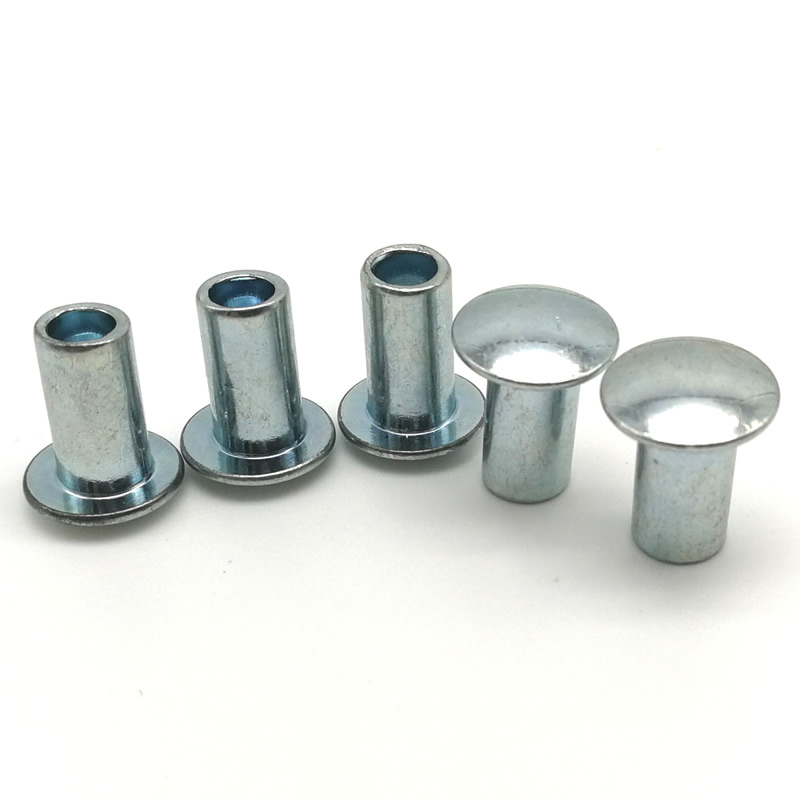

Rebites meio tubulares com cabeça de treliça

Quando a aplicação envolve furos superdimensionados, materiais macios ou substratos finos, uma cabeça de rebite padrão pode não fornecer área de superfície suficiente para evitar a passagem. Ocabeça de treliça meio rebite tubularapresenta uma cúpula extra larga e de baixo perfil — normalmente 2,2 a 2,8 vezes o diâmetro da haste — que distribui a força de fixação por uma área maior. Combinado com uma cavidade semi-oca que reduz a força de fixação em até 70%, este rebite é a escolha preferida para plásticos, compósitos e metais de espessura fina.

Nuote Metalsfabrica rebites semi-tubulares com cabeça treliçada em aço de baixo carbono, aço inoxidável (304/316), alumínio e latão usando cabeçote a frio de alta velocidade. Este guia apresenta dois estudos de caso reais, especificações técnicas completas e nossas políticas de qualidade transparentes.

Aplicações de nossos rebites no mundo real

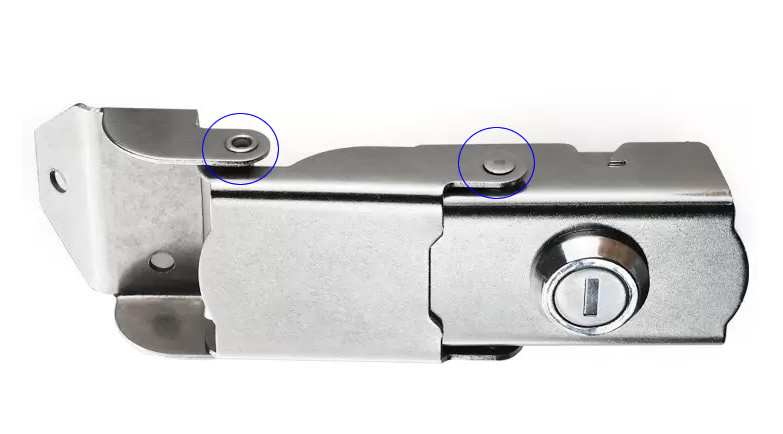

Caso 1 – Conjunto de mecanismo de travamento em aço inoxidável

Um fabricante de cadeados industriais precisava de um rebite que fixasse a placa de travamento interna sem quebrar o corpo fundido de zinco. Fornecemos rebites semi-tubulares com cabeça de treliça de aço inoxidável 304 (4 mm de diâmetro e 6 mm de comprimento do cano). A cabeça extra larga de 9 mm preencheu um grande orifício de folga e evitou que o rebite fosse puxado sob 300 N de força de travamento repetida. Após 50.000 testes de ciclo, nenhum se soltou. O cliente creditou ao projeto da cabeça da treliça a eliminação de uma arruela secundária.

Caso 2 – Conexão do Painel de Cerca de Jardim em Alumínio

Uma empresa de cercas residenciais precisava de um fixador leve e resistente à corrosão para unir estacas de alumínio a trilhos horizontais. Recomendamos rebites semi-tubulares com cabeça de treliça de alumínio (5 mm de diâmetro, 10 mm de comprimento do cano) com acabamento anodizado transparente. A cabeça larga de 11 mm ficou nivelada com o fino tubo de alumínio, evitando ondulações. A cavidade semi-oca permitia o ajuste manual com um espremedor manual. Após dois anos de exposição externa, nenhum rebite apresentou corrosão galvânica ou afrouxamento.

Diferentes tipos de rebites de cabeça que a Nuote Metals faz

A Nuote Metals fabrica rebites com diferentes tipos de cabeça, como rebites de cabeça plana, rebites de cabeça redonda, rebites de cabeça escareada, rebites de cabeça de treliça, rebites de cabeça de cogumelo, etc.

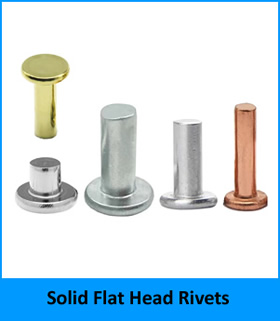

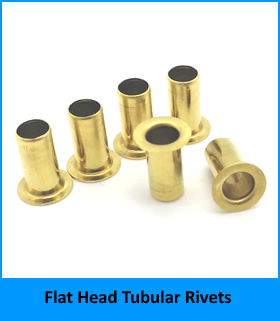

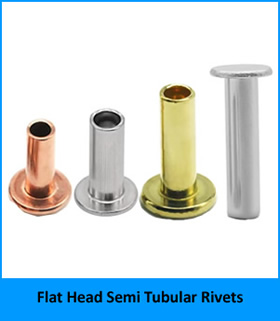

1. Rebites de cabeça chata, incluindo rebites sólidos de cabeça chata, rebites semi-tubulares de cabeça chata, rebites tubulares de cabeça chata.

Quer saber mais sobre nossos rebites de cabeça chata? basta clicar

2. Rebites de cabeça redonda, incluindo rebites sólidos de cabeça redonda e rebites semi-tubulares de cabeça redonda.

Clique  para saber mais sobre nossos rebites de cabeça redonda.

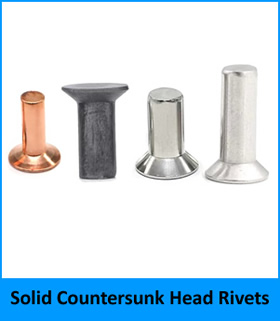

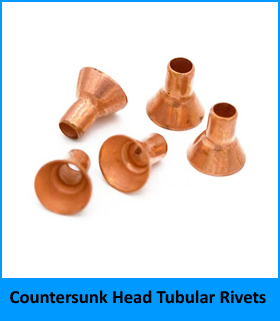

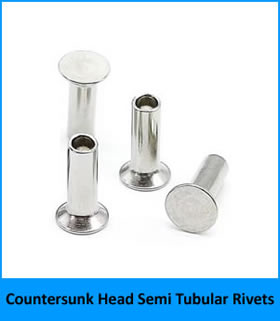

3. Rebites de cabeça escareada, incluindo rebites sólidos de cabeça escareada, rebites semi-tubulares de cabeça escareada, rebites tubulares de cabeça escareada.

Se você quiser obter mais informações sobre rebites de cabeça escareada, clique em

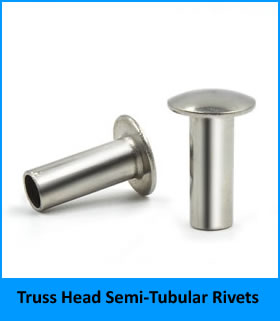

4. Rebites de cabeça de treliça, incluindo rebites sólidos de cabeça de treliça e rebites semi-tubulares de cabeça de treliça.

Precisa de mais informações sobre rebites de cabeça de treliça? Basta clicar

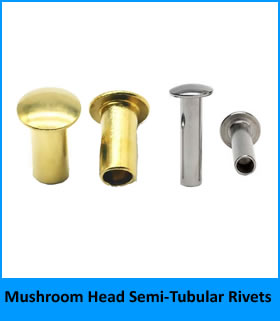

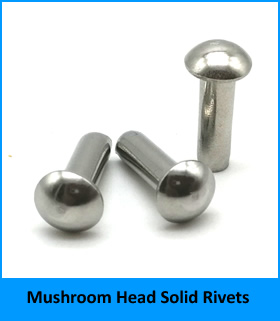

5. Rebites com cabeça de cogumelo, incluindo rebites sólidos com cabeça de cogumelo e rebites semi-tubulares com cabeça de cogumelo.

Clique  para obter mais detalhes sobre nossos rebites com cabeça de cogumelo.

Gostaria de saber como é produzido um rebite? basta conferir este vídeo.

Parâmetros Técnicos

Produzimos esses rebites em vários materiais. Todas as dimensões são verificadas por classificação óptica.

Opções e propriedades de materiais

Faixa dimensional padrão (aço, inoxidável, alumínio, latão)

Tolerâncias: diâmetro da haste ± 0,05 mm, diâmetro da cabeça ± 0,20 mm, altura da cabeça ± 0,10 mm, comprimento ± 0,15 mm.

Propriedades mecânicas (aço de 5 mm, colocado em folha de alumínio de 2 mm)

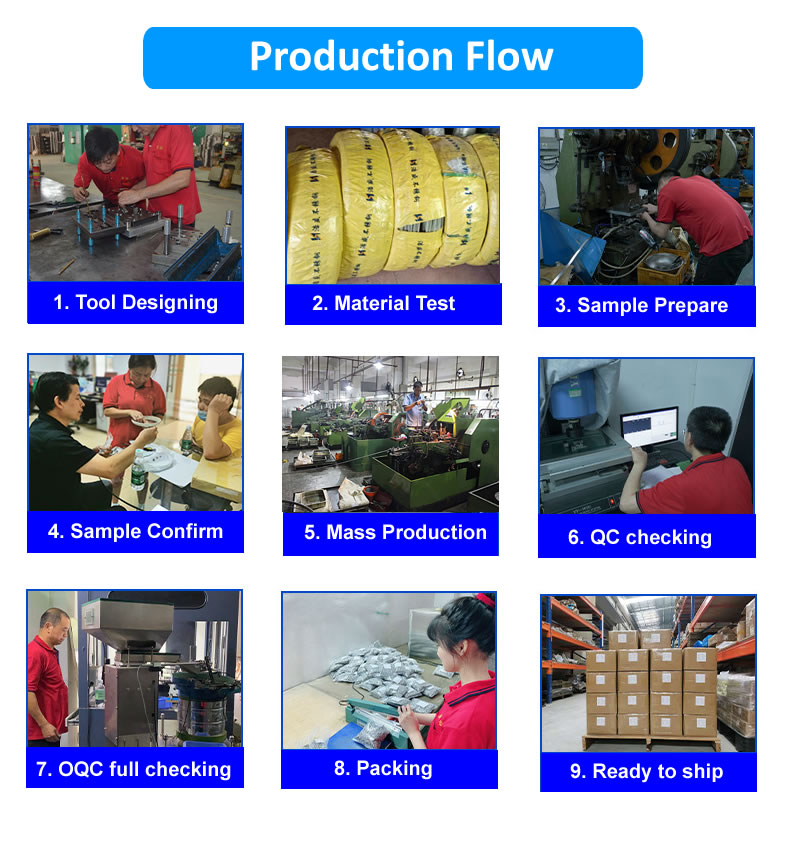

Nosso processo de produção em sete etapas

Seguimos um fluxo de trabalho disciplinado para cada lote derebites tubulares de cabeça de treliça.

1. Fornecimento de materiais –Compramos fios ou vergalhões certificados de fábricas aprovadas. Cada bobina possui um número de calor para rastreabilidade total.

2. Inspeção de Materiais –O material recebido é testado com um espectrômetro e um testador de tração. Verificamos o diâmetro e a condição da superfície.

3. Personalização ou configuração de ferramentas –Para novas dimensões, projetamos matrizes de metal duro de cabeça fria (prazo de entrega de 15 a 25 dias). Para tamanhos padrão, nossos técnicos instalam e alinham as ferramentas existentes.

4. Inspeção do primeiro artigo –A plataforma fria executa 50 rebites de amostra. Medimos o diâmetro da cabeça, a altura da cabeça, o diâmetro da haste, o comprimento total e a profundidade da cavidade. Um relatório FAI completo é enviado a você para aprovação.

5. Produção em massa –Após aprovação, produzimos de 200 a 400 peças por minuto. As verificações durante o processo ocorrem a cada 2.000 peças para dimensões críticas.

6. Chapeamento ou Anodização Subcontratada (se necessário) –Para peças de aço, inox ou alumínio, enviamos lotes para nossos parceiros certificados. A espessura do revestimento é verificada por XRF ou corrente parasita.

7. Inspeção Final de Saída –Usamos máquinas de classificação óptica para inspecionar 100% das peças quanto à geometria da cabeça, comprimento e profundidade da cavidade. Uma amostra AQL (Nível II, 1,0) é puxada para teste de cisalhamento. Um Certificado de Conformidade acompanha cada remessa.

Garantia de Qualidade e Certificações

Nossa produção de rebites semi-tubulares com cabeça de treliça é apoiada por:

Escopo da Certificação

Sistema de gestão de qualidade ISO 9001:2015

Conformidade com RoHS (2011/65/EU) para todos os materiais

Declaração REACH SVHC

IATF 16949 Disponível para projetos automotivos

Cada remessa inclui:

Certificado de teste de moinho (química e dureza do material)

Relatório de inspeção dimensional (10 unidades por lote)

Certificado de chapeamento ou anodização (se aplicável)

Certificado de Conformidade Assinado

Políticas Transparentes

• Política de amostras – 20 peças grátis para qualquer tamanho padrão (o cliente paga o frete)
• Quantidade mínima de pedido – 2.000 peças para aço/latão; 3.000 para inox; 5.000 para alumínio
• Prazo de entrega – 7 a 10 dias úteis para tamanhos em estoque; 15 a 20 dias para dimensões personalizadas
• Encargos de ferramentas – Nenhum para diâmetros padrão e estilos de cabeçote
• Política de devolução – Peças defeituosas substituídas sem custo

A Nuote Metals não cobra pela reamostragem se os primeiros artigos não atenderem às suas tolerâncias de desenho.

Perguntas frequentes

Q1: Quando devo escolher um rebite meio tubular com cabeça de treliça em vez de um rebite de cabeça universal ou cabeça redonda?

R: Escolha a cabeça da treliça quando precisar da superfície de apoio mais larga possível com o perfil mais baixo. O diâmetro da cabeça da treliça é 2,2–2,8 vezes o diâmetro da haste, em comparação com 1,6–1,8 para a cabeça redonda e 2,0–2,2 para a cabeça universal. A altura da cabeça também é a mais baixa (cerca de 25–30% do diâmetro da cabeça). Isso torna os rebites meio tubulares com cabeça de treliça ideais para materiais frágeis (plásticos, fibra de vidro, compósitos), furos superdimensionados ou aplicações onde o rebite será coberto por outra camada. Por exemplo, nosso estudo de caso com painéis de vedação de alumínio utilizou a cabeça da treliça para evitar ondulações no tubo fino.

Q2: Os rebites meio tubulares com cabeça de treliça podem ser usados ​​em ambientes externos com alumínio e aço juntos?

R: Sim, mas você deve controlar a corrosão galvânica. Quando um rebite de alumínio é usado com uma estrutura de aço (ou vice-versa), a umidade cria uma célula galvânica. Recomendamos três soluções: (1) usar uma arruela isolante de náilon ou borracha sob a cabeça e a cauda, ​​(2) aplicar um revestimento em pó espesso ou uma camada anodizada no rebite de alumínio ou (3) usar rebites de aço inoxidável 316 com alumínio e aceitar um pequeno potencial galvânico (aceitável em climas secos). Para nossa caixa de cerca externa, usamos rebites de alumínio com trilhos de alumínio – sem problemas galvânicos. Se você precisar unir alumínio ao aço, entre em contato com nossa equipe de engenharia para obter recomendações específicas.

Q3: Qual é a faixa máxima de aderência para rebites semi-tubulares com cabeça de treliça em alumínio? Você pode fazer barris mais longos?

R: Nossos rebites meio tubulares com cabeça de treliça de alumínio padrão têm comprimentos de cano de até 20 mm para 5 mm de diâmetro, proporcionando aderência de até 7 mm. Para pilhas mais espessas, oferecemos comprimentos de cano personalizados de até 30 mm (para diâmetros de 6 mm e 8 mm). No entanto, o alumínio é mais macio que o aço, por isso canos muito longos podem deformar-se durante a presa. Recomendamos limitar a aderência a 2,5× o diâmetro da haste para alumínio. Para montagens de alumínio mais espessas, considere rebites sólidos ou use rebites de aço com arruelas isolantes. Forneça a espessura exata da pilha e calcularemos o comprimento ideal do cano.

Por que nos escolher para rebites tubulares meio cabeça de treliça

Cabeçamento a frio interno – controle total desde o arame até o rebite acabado

Tamanhos padrão de 3 mm a 8 mm em aço, inoxidável, alumínio, latão

Classificação 100% óptica para geometria da cabeça e profundidade da cavidade

Programa de amostra grátis – configuração de teste antes da produção

Rastreabilidade total – relatórios de MTC, CoC e revestimento em cada pedido

Entre em contato com a Nuote Metals hoje mesmo para solicitar um pacote de amostras ou um pacote de conformidade para o seu projeto de rebites semi-tubulares com cabeça de treliça.
